סמוך אך אימות: מדי חום לחימום בבניין דירות, עקרון הפעולה של המכשירים

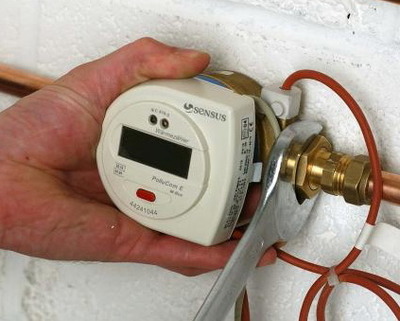

מד חום הוא מיקרו-מעבד רב-תכליתי מכשיר שתוכנת לחישוב כמות החום.

על פי תקני חיסכון באנרגיה, מכשירים כאלה צריכים להיות לא רק בתחנות כוח תרמיות מרכזיות, אלא גם בכל בית עם חימום מרכזי.

מהי מטרתו של מד חום בבניין דירות וכיצד הוא פועל?

כדי לשלוט על איכות שירותי החימום משתמשים במדי חום. אם הרדיאטורים לא היו חמים מספיק, לא תצטרכו לשלם את מלוא העלות עבור חימום הבית.

בהתחשב בצמיחה המתמדת של תעריפי השירות, מונה בודד יעזור לך לחסוך הרבהבמפעלי חימום, מכשירים כאלה מותקנים זה מכבר כדי לשלוט על איכות השירותים.

בנייני דירות נדרשים גם להתקין מדי חום כדי לעודד אמצעי חיסכון באנרגיה. התקנת מד חום מאפשרת לך לבדוק עד כמה נוזל הקירור מסופק בצורה נכונה לתוך הבית, לזהות ולבטל הפסדים אפשריים כתוצאה מהתקנה לא נכונה ובלאי של צינור החימום הראשי.

סוגי מדי חום על פי עקרון הפעולה שלהם

מדי חום כלליים המותקנים בבתים עם ריכוזיות חימום הוא גדול ויקר מכשירים. יש להם מגוון רחב קוֹטֶר עבור הכניסה והיציאה של צינורות (מ-32 עד 300 מ"מ), שכן הם מעבירים דרכם כמות גדולה של נושא חום. הרכישה וההתקנה מתבצעות על חשבון דיירי הבית, והקריאות מנוטרות על ידי אדם אחראי שמונה על ידי הדיירים עצמם, או על ידי נציג עובדי השירות.

עבור יחידים דלפקים המחיר נמוך בהרבה. הם מיועדים רוחב פס נמוך יותר (לא יותר מ 3 מטרים מעוקבים לשעה) ולכן הרבה יותר קומפקטי.

מכשירים כאלה יכולים להיות מורכב הן עבור כל הדירה (עם מערכת חימום אופקית) והן עבור כל רדיאטור בנפרד (אם יש כמה עליות אנכיות).

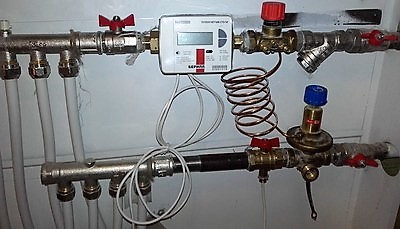

במתחמי מגורים חדשים, מדי חום לדירות מותקנים לעתים קרובות בשלב הבנייה.

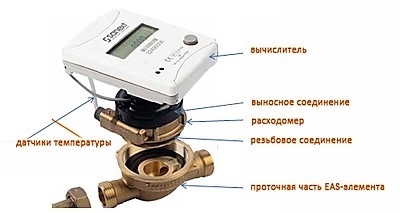

כל מד חום מצויד ב מודול מחשוב, חיישני מדידת טמפרטורה וזרימהאבל לפי עקרון מדידת כמות נוזל הקירור הנצרכת, ניתן להשתמש במונה הסוג הבא:

• אלקטרומגנטי;
• מֵכָנִי;
• אולטרסאונד;
• מְעַרבּוֹלֶת.

כל סוג של מכשיר יש לו יתרונות וחסרונות, הקשורים לתכונות עיצוב.

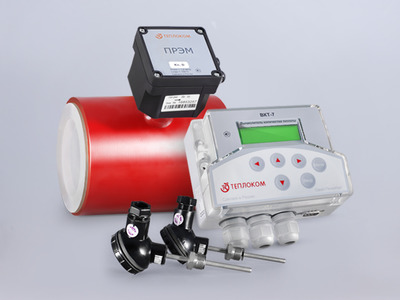

אלקטרומגנטי

עקרון המדידה מבוסס על על אינדוקציה אלקטרומגנטיתהמכשיר הוא גנרטור הידרודינמיעקב השפעת שדה מגנטי, מעורר זרם חשמלי במים, כמות החום נקבעת על ידי עוצמת השדה והפרש הפוטנציאלים על האלקטרודות בעלות המטען ההפוך. רגישות גבוהה מד החום דורש התקנה באיכות גבוהה מאוד ותחזוקה שוטפתללא ניקוי תקופתי, הקריאות יציגו שגיאה הולכת וגוברת.

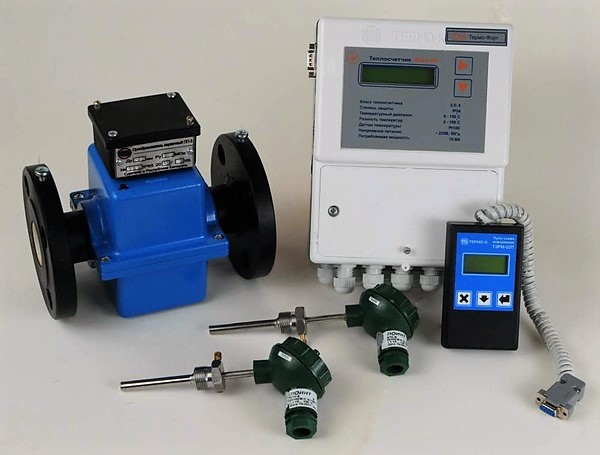

תמונה 1. מד חום אלקטרומגנטי Fort-04 עם 2 מדי זרימה אוגנים מהיצרן Thermo-Fort.

מד החום יכול להגיב למכשירים אלקטרוניים בקרבת מקום. דיוק גבוה תוך התחשבות בפרמטרים רבים. עובד גם מהחשמל וגם מסוללותרוב קוֹמפָּקטִי סוג של מד חום. מומלץ להתקנה בלחץ גבוה במערכת. ההתקנה אפשרית בכל זווית, אך בכפוף לנוכחות מתמדת של נוזל קירור באזור ההתקנה.

מֵכָנִי

מד זרימה במכשיר כזה סוג סיבובי (שבשבת, טורבינה או בורג). עקרון הפעולה דומה למד מים, אך בנוסף לכמות, נלקחת בחשבון גם טמפרטורת המים העוברים דרך המנגנון. היתרונות של סוג זה מכשירים בקטגוריות הבאות:

• עלות נמוכה;
• עצמאות אנרגטית (מופעלת על ידי סוללות);
• היעדר רכיבים חשמליים (מאפשר התקנה בתנאים קשים);
• אפשרות הרכבה אנכית.

קְצָת מגדיל את העלות הֶתקֵן התקנה חובה של מסנן רשת, שבלעדיו המנגנון הפנימי נסתם במהירות ומתבלה. בשל חוסר האפשרות להשתמש בו בתנאים של קשיות גבוהה וזיהום נוזל הקירור בחלודה, מותר להתקין מדי מכניים רק כיחידים בודדים.

אל העיקר חסרונות חל על אין אחסון מידע ליום, וגם חוסר אפשרות לקריאה מרחוק נתונים. בנוסף, המכשיר רגיש מאוד לפגיעות מים, והפסדי הלחץ במערכת החימום גבוהים יותר מאשר בסוגים אחרים של דגמים.

ייתכן שתתעניין גם ב:

חימום חסכוני ללא תשלומי יתר! כיצד להתקין מדי חשמל לחימום בדירה?

בדיה מתוקה או מציאות: האם ניתן לחבר חימום אישי בדירה?

כיצד להעלות מים חמים לקומות העליונות? יתרונות משאבה לסוללת חימום בדירה

אולטרסאונד: יכול למדוד ולווסת

המדידה מתבצעת באמצעות אולטרסאונדבהתאם לקצב הזרימה של נוזל הקירור, הזמן שלוקח לגל האולטרסאונד לנוע מהמשדר המותקן בצד אחד של הצינור למקלט הממוקם ממול משתנה. המכשיר אינו משפיע על הלחץ ההידראולי במערכתאם נוזל הקירור נקי, אז דיוק המדידה גבוה מאוד, א חיי השירות כמעט אינסופייםאם המים או הצינורות מזוהמים, השגיאה בנתוני מד החום גוברת.

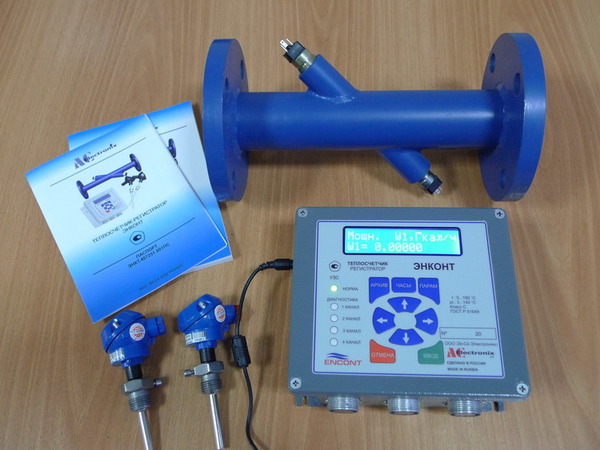

תמונה 2. מד חום אולטרסאונד ENKONT עם ממיר זרימה ראשוני עשוי נירוסטה, מיוצר על ידי AC Electronics LLC.

תוכן מידע נהדר מד כזה, וקריאות המכשיר ניתן לקרוא מרחוקאבל תצטרכו להוציא כסף על UPS, מכיוון שהמכשיר פועל רק מהחשמל. ישנם דגמים. עם פונקציית ויסות נוספת אַסְפָּקַת מַיִם בשני ערוצים שוניםזה מאפשר לך לשנות את מהירות נוזל הקירור ואת מידת החימום של הרדיאטורים. בשל אמינותם, מכשירי אולטרסאונד הפכו נפוצים, למרות העלות הגבוהה.

מְעַרבּוֹלֶת

עקרון הפעולה נקבע על ידי תופעה פיזיקלית היווצרות מערבולת כאשר מים פוגשים מכשולזה מופעל מגנט קבוע, אשר ממוקם מחוץ לצינור, פריזמה משולשת, מותקן אנכית בתוך הצינור ו אלקטרודת מדידה, קצת יותר בהמשך זרימת נוזל הקירור.

מים זורמים סביב הפריזמה יוצר מערבולות (שינויים פועמים בלחץ הזרימה). בהתבסס על תדירות היווצרותם, נגזר מידע על נפח נוזל הקירור שעבר דרך הצינור.

היתרון של מדי חום מסוג זה הוא עצמאות מזיהום צינורות ומים. זה מאפשר לך למדוד במדויק את הטמפרטורה בבתים ישנים עם מערכות חימום ברזל בלויות.

הוא מותקן על מקטעים אנכיים ואופקיים של צינורות. פעולת המכשיר מושפעת רק משינויים חדים בקצב הזרימה של נוזל הקירור וחלקיקים גדולים של פסולת או אוויר במערכת. צריכת אנרגיה הֶתקֵן מִינִימוּם וסוללה אחת תחזיק מעמד במשך מספר שנים של פעולה. אינדיקציות ו אותות תקלה מועברים מרחוק באמצעות תקשורת רדיו.

חישוב כמות החום הנדרשת בדירה

כמות החום מחושבת באמצעות מחשבון חום. התוכנית פועלת לפי אלגוריתם, אשר הגורמים הבאים משפיעים:

• סוג נוזל קירור במערכת (קיטור או נוזל);
• סוּג הַסָקָה מערכות (סגור או פתוח);
• מִבְנֶה מערכות שדרכן משתחרר חום.

החישוב הוא יחסי, מכיוון שהוא נוצר מקבוצה של כמויות בודדות ובכל שלב מתעוררים באופן בלתי נמנע שגיאות (בדרך כלל עד ±4%)עקרון המדידה מבוסס על העובדה שכאשר נוזל הקירור עובר דרך מערכת החימום, הוא פולט חום לחצרים, וחום זה הוא שנחשב לנצרך על ידי הצרכן.

הכמות נמדדת חום בג'יגה-קלוריות לשעה (Gcal/h), כאשר נלקחת מסה של נוזל הקירור שעבר דרך המכשיר עבור המוצר, או בקוט"ש (קילוואט לשעה), אם הווליום הוקלט. בהתאם להוראות הבאות נוסחאות:

Q=Qm×k×(t1-t2)×t (גקלוריות/שעה) אוֹ Q=V×k×(t1-t2) (בקילוואט/שעה).

ק"מ — משקל בטונות,

t1 — טמפרטורה בכניסה,

t2 — טמפרטורת יציאה,

ו — נפח במטרים מעוקבים,

ט — זמן בשעות,

ק — מקדם תרמי לפי GOST,

ש — כמות החום הנפלטת למקום.

דרישות בסיסיות למכשירי חשמל בדירה

הדרישות העיקריות למדי חום הן: נורמות חקיקהמותג המכשיר חייב להיות נוכח בפנקס המכשירים המורשים בתחום המסחרי. נדרשת מסקנה משירות המדינה. מטרולוגיה. התקנת מדי חום מתבצעת רק על ידי חברות מורשות.

סרטון שימושי

צפו בסרטון, הדן במאפיינים העיקריים של התקנת מד חום.

למה לשים לב כשבוחרים מד חום לחימום?

קודם כל, כדאי לחשוב על זה כּוֹרַח מכשיר בודד. אם מותקן בית משותף מד חום, אזי עלויות רכישת דירה אינן מוצדקות. אין תועלת רבה ממכשיר המדידה בדיור בקומה הראשונה והאחרונה, וגם ב חדרי פינה, אם הם לא מבודדים מראש. עם מערכת חימום אנכית עם צינורות עלייה נפרדים בכל חדר, עלויות התקנת המונה יעלו בהרבה על התועלת הפוטנציאלית.

אם תרכשו את המכשיר מומלץ, אז כשבוחרים את זה שווה את זה שימו לב לקריטריונים הבאים:

• רגישות ללכלוך בנוזל הקירור;
• עצמאות אנרגטית;
• שגיאת מדידה;
• אובדן לחץ;
• אורכי קטעים ישרים של צינורות חימום;
• נוכחותו של ארכיון ועומקו;
• יכולת אבחון עצמי.

חשוב גם ש תפעול ואימות קריאות היו זמינים לצרכן הממוצע. זה סימן טוב אם היצרן מספק אחריות מעבר לשנתיים הסטנדרטיות.

רוב מדי החום המודרניים עומדים בדרישות. כל שנותר הוא לבחור המחיר הנכון.
