חמישה טיפים פשוטים: כיצד לבחור מיכל התפשטות לחימום ולא לגרום לתאונה

אחד המרכיבים החשובים ביותר של מערכת החימום הוא מיכל ההתפשטות. זהו מיכל אוויר או גז, שמירה על הלחץ הנדרש במעגל.

אם פרמטרי המיכל אינם עומדים בדרישות, פונקציונליות ועמידות מערכת החימום תשאף לאפס.

למה צריך מיכל התפשטות למערכת החימום?

מיכל ההתפשטות משמש למטרות הבטחת פעולה ללא הפרעה של התקני מערכת החימום והגנה מפני תאונות.

המטרה העיקרית של הטנק היא פיצוי על חוסר נפח מעגל חימום.

כאשר הוא מחומם, הנוזל עולה בנפחו, הלחץ בתוך הצינור עולה והנוזל העודף נדחף החוצה אל תוך כלי ההתפשטות. כאשר הלחץ יורד, המים חוזרים לצינורות.

סוגי אקספנסומטים: מה הם וכיצד לבחור את המתאים

קיים שני סוגים הרחבות:

• לִפְתוֹחַ;
• ממברנה סגורה.

לִפְתוֹחַ

פתוח - מיכל גלילי המחובר אליו צינור. הוא מותקן בנקודה הגבוהה ביותר של מעגל החימום - מתחת לתקרה, על הגג או בעליית הגג. הכיסוי נחוץ כדי למנוע חדירת פסולת חיצונית למערכת; אין לו תפקידים אחרים.

המים במיכל מסוג זה מתאדים ויש צורך למלא אותו מעת לעת. אם הגישה קשה, בקרת מפלס נוזלים אוטומטיתצינורות נוספים עם שסתום סגירה למים מסופקים, כמו גם צינור הסתעפות לניקוז נוזלים עודפים במקרה של גלישה. צינור הגלישה מובל החוצה לביוב או פשוט החוצה דרך הקיר.

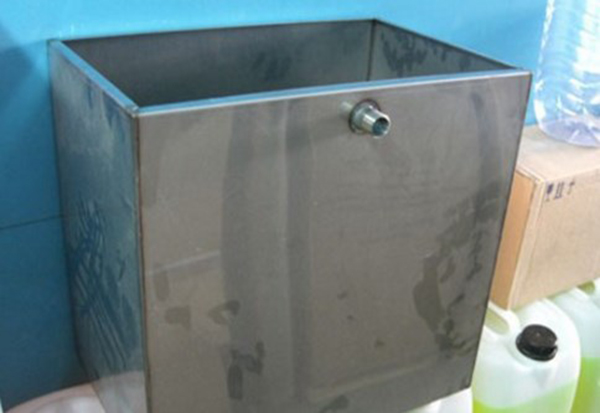

תמונה 1. כלי ההתפשטות הגלילי הפתוח קל להתקנה ולתפעול, והוא חסכוני.

יתרונות - התקנה ותחזוקה קלות, עצמאות מרשת החשמל, עלות בנייה נמוכה. עם הכישורים הדרושים, ניתן להכין זאת בעצמכם מלוחות פלדה.

חסרונות — כמעט ולא משתלב בתכנון כאשר מותקן בתוך הבית; דורש בידוד חובה אם מותקן בחוץ; מאיץ את תהליך הקורוזיה של הצינור (ממגע מתמיד של מים עם אוויר); לא מתאים לחימום עם דוד חשמלי.

סָגוּר

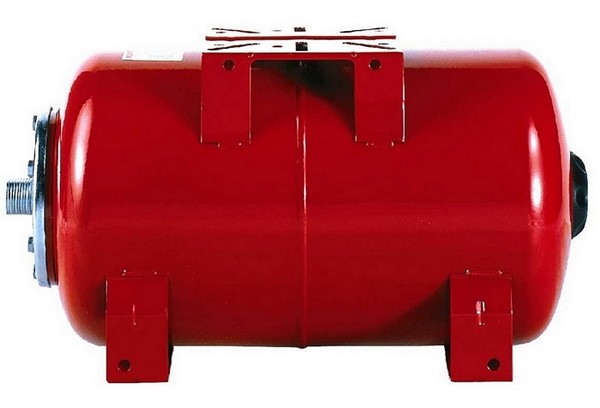

כלי התפשטות סגור (ממברנה) הוא מיכל אטום שבתוכו אטם ממברנה אלסטי, אשר מחלק את המיכל לשני חלקים — תא הידראולי ותא פנאומטי. ייצוב הלחץ לרמה הנדרשת מתרחש עקב שינוי במיקום הממברנה במיכל.

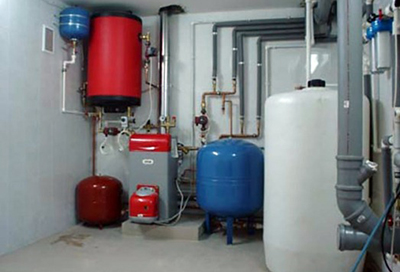

תמונה 2. כלי התפשטות סגור בצורת מיכל אטום הרמטית, המחולק מבפנים על ידי קרום לשני חלקים.

כאשר הנוזל במערכת החימום מתחמם, נוזל הקירור העודף נכנס לתא ההידראולי. תחת השפעת הלחץ, המחיצה מקטינה את גודל התא הפנאומטי. הגז הכלול בה נדחס ולוחץ על התא ההידראולי. זה קורה פיצוי לחץ בשני חלקים, והקומפלקס חוזר לשיווי משקל. כאשר לחץ הנוזל בצינור יורד, מתרחשים תהליכים הפוכים.

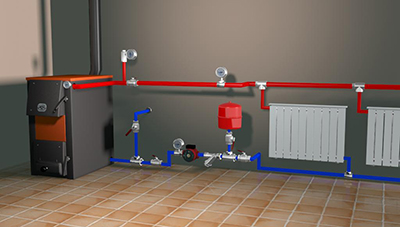

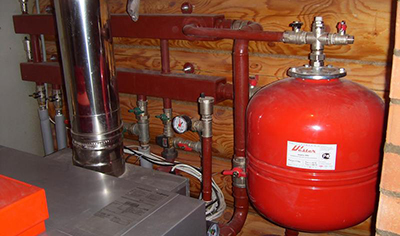

יש להתקין את שסתום ההתפשטות על קו ההחזרה של הצינור לצורך פעולה אופטימלית של מערכת ציוד השאיבה. מִקוּם משאבה - בין הדוד למיכל.

סוגי ממברנות

הממברנה מתרחשת שני סוגים:

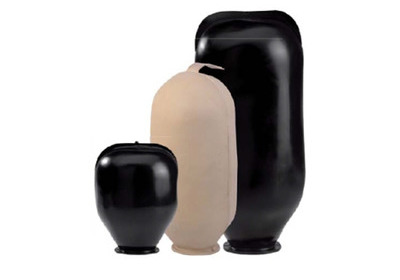

• בַּלוֹן — אלמנט הניתן להחלפה, וזהו יתרון שאין להכחישו. לרוב הוא עשוי מגומי טכנולוגי. כאשר מופיעים סדקים, חיבור האוגן של המחיצה הופך את ההחלפה לפשוטה ומהירה. זה מפחית משמעותית את עלות תיקון המבנה.
• דִיאָפרַגמָה — מחיצה בלתי ניתנת להסרה המסוגלת לייצב ירידות לחץ קטנות בצנרת. היא עשויה מפולימר אלסטי או מתכת דקה. אם ממברנה מסוג זה נכשלת, יש להחליף את כל כלי ההתפשטות.

יתרונות של מיכלים סגורים — כאשר מתרחשים עומסי יתר בחירום, הממברנה נקרעת, שמירה על יושרה תכנון טכני יקר.

בִּדוּד של נוזל הקירור מזרימות אטמוספריות מגדיל את חיי השירות של מעגל החימום; משתמשים בצינורות בקוטר קטן יותר, אשר הופך את זה לזול יותר לְעַצֵב.

הגנה על אלמנטים החימום מתבצע על ידי התקנת שסתומי בטיחות.

חסרונות — ממדים גדולים בשטחים גדולים, דרישות מוגברות לתכנון.

ייתכן שתתעניין גם ב:

לשמירה על לחץ תקין: כללים ומיקום התקנת מיכל התפשטות במערכת החימום

מה שצריך לדעת להתקנה יעילה של אוטומציה של דוד חימום

הטמפרטורה האידיאלית בבית היא יתרונה! חיבור סעפת החימום: מהי וכיצד לעשות זאת

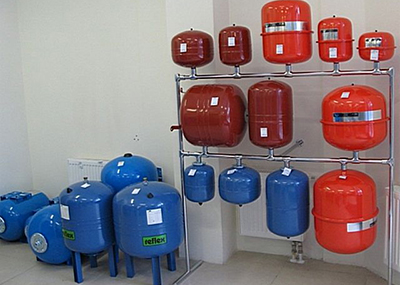

איזה מיכל לבחור? חמש המלצות עיקריות

מומלץ לקחת בחשבון:

• עבור איזו מערכת אתה צריך לבחור טנק. בשביל לִפְתוֹחַ - כדאי לקנות או להכין מיכל פתוח עבור סָגוּר - קרום סגור.
• כמות נוזל הקירור, קיבולת הדוד ואורך הצינור — בהתבסס על ערכים אלה, מחושב גודל המיכל הנדרש.
• בחירת ממברנה במיכלים סגורים לפי גמישות; אפשרות להחלפה.
• מאיזה חומר הוא עשוי? גוף המיכל והמחיצה עצמה.
• טווח טמפרטורות השימוש, היחס בין סטנדרטים סניטריים והיגייניים, תנאי הפעלה.

החומרים העיקריים לממברנת המיכל הם: EDPM (גומי אלסטי מפרופילן/אתילן סינתטי) ו גומי בוטיל טבעי.

בחירת נוסחה לחישוב נפח

שיטת החישוב הקלה ביותר היא לקבוע כמות נוזל הקירור במעגל. נפח מיכל ההתפשטות הוא 10-15% מהנפח כל קומפלקס החימום.

נוסחה לחישוב:

V=E*C*(Pmax+1):(Pmax+Pmin),

אֵיפֹה ו — נפח מחושב של המיכל; ה — מקדם התפשטות של נוזל (למים) 0.04 או 0.05, עבור נוזלי קירור 0.1—0.13); עִם — נפח מערכת החימום; Pmax — לחץ מקסימלי בדוד (מצוין בדרכון); פ.מ. — לחץ התחלתי של מיכל ההתפשטות (מצוין בתיעוד).

סרטון שימושי

הסרטון מספק המלצות שיעזרו לכם לבחור מיכל התפשטות למערכת החימום שלכם.

הבחירה הנכונה היא ערובה לאמינות ועיצוב ללא בעיות

האמינות והבטיחות של חימום אוטונומי בבית פרטי תלויות לחלוטין בבחירה הנכונה של האלמנטים מהם הוא מורכב. לבתים עם שטח קטן הסוג הפתוח (ללא משאבה) משמש לעתים קרובות. עבור מבנים גדולים - סוג סגור (עם משאבת סירקולציה). אנכי או אופקי ההתקנה תלויה במיקום ההתקנה המשוער.

חובה לבדוק את הממברנה שנבחרה לצורך עמידה בדרישות האיכות והבטיחות.

המסמכים המצורפים חייבים להכילהוראות היצרן להתקנה ותפעול, מידע על בדיקות מפעל שעברו, תעודת תאימות, קופון שירות (אחריות).

התיעוד הטכני של היצרן מציין הגבלות על השימוש — ערכי לחץ מותרים, דרישות להרכב ולתכונות של נוזל הקירור, טווח הטמפרטורות בו נעשה שימוש. יש לציין את החומרים המשמשים לייצור האוגן, גוף מיכל ההתפשטות, הממברנה, וכן את סוג החלק (ניתן להחלפה או קבוע) והמידות.

מאפייני הביצועים נבדקים כאשר המתחם כבוי., נוזל קירור מרוקן וערכי לחץ אפס בדוד. עדיף להפקיד את בדיקת המעגל עם מיכל הרחבה בידי איש מקצוע שיספק ייעוץ מוסמך לגבי תכונות השימוש ותפעול נוסף ללא בעיות.
