תנור סאונה ממתכת עשה זאת בעצמך יספק יעילות גבוהה וחימום מהיר
תנורי חימום לאמבטיות עשויות מתכת נמצאים בשימוש נרחב זה מכבר בשל תכונותיהם המיוחדות.
מכשירים כאלה כמעט ואינם נחותים ממכשירי לבנים מסורתיים, אפילו מאופיינים ביעילות גבוהה יותר ו קצב החימום.
הקומפקטיות שלהם, קלות השימוש והעלות הנמוכה שלהם הופכים ליתרונות שאין להכחישה עבור בעלי אזורים פרבריים.
בתי מלאכה רבים לעיבוד מתכת מציעים שירותים לייצור תנורי מתכת בהתאם לפרויקט האישי של הלקוח. זה מאפשר להשיג מכשיר שנועד לפעול תוך התחשבות בגורמים ספציפיים ובעל סט של פונקציות נדרשות.
לא קשה להכין תנור מתכת לעצים במו ידיכם, במיוחד אם יש לך ניסיון בריתוך.
מאפייני עיצוב, שרטוטים
ישנם סוגים שונים של מכשירי חימום מסוג זה, הם מאוחדים על ידי אלמנטים עיצוביים משותפים:
- מִסגֶרֶת — לרוב עשוי מפלדת גיליון, שבה נוח לחתוך חורים לדלתות הארובה ודלתות תא האש, ומחסן האפר.

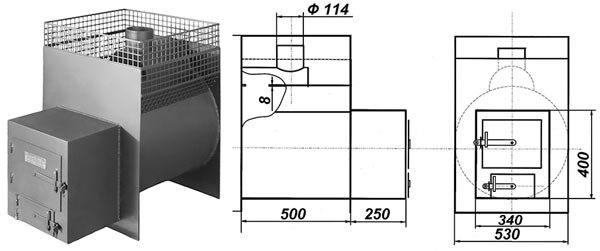

תמונה 1. ציור של תנור מתכת לבית מרחץ (מבט קדמי, מבט צד) ותמונה של המכשיר בצורתו המוגמרת.
- תיבת אש — בדרך כלל קופסה נפרדת עשויה מפלדה בעובי מספיק (לא פחות מ-5 מ"מ), המורכבת מתיבת האש עצמה ומגש אפר הזזה המרותך לתחתית. הוא מופרד מתיבת האש על ידי סורג פלדה בעל תאים גדולים. בנוסף לאיסוף פיח, מגש האפר מבצע את תפקיד אספקת האוויר לתא האש, כלומר הוא יוצר משיכה.
- קמנקה — סל מתכת לאבנים, הממוקם לרוב ישירות מעל תא האש לחימום טוב יותר. תנור החימום מגיע בשני סוגים: פתוח, המספק ייצור קיטור נוח, או סגור, הממוקם בתוך גוף התנור.
- מיכל מים — יכול להיות ממוקם ליד התנור או מעליו. בדרך כלל, מיכל המים מצויד בברז מיוחד המספק מים לאבנים החמות, דבר המבטיח היווצרות קיטור.
- אֲרוּבָּה - מסיר תוצרי בעירה, עשן ואוויר חם לרחוב, וגם יוצר טיוטה.

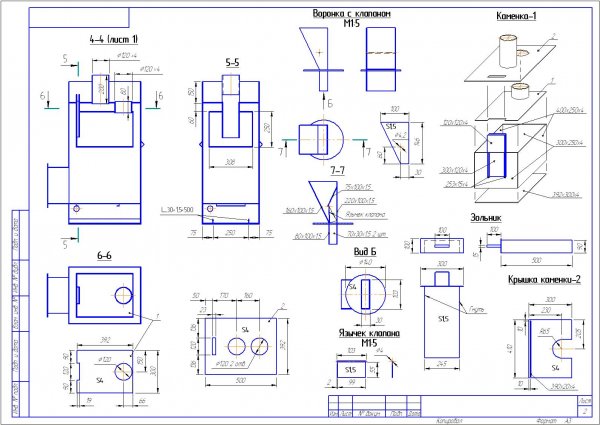

תמונה 2. ציור של תנור סאונה ממתכת: כל פרט במכשיר עובד, מידות מצוינות.

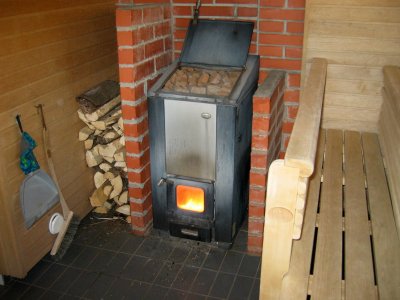

תנורי מתכת נוטים להתחמם מאוד במהלך הפעולה, חום עז יכול לגרום לאי נוחות לאנשים הנמצאים בחדר האדים, והמשטח החם יכול לגרום לכוויות. לכן, מכשיר מסוג זה בדרך כלל מתמודדים עם אבן אוֹ לְבֵנָה — בנוסף להגנה מפני חום, המסך, יחד עם גוף החימום, משמש כמצבר חום. לאחר כיבוי התנור, מסך הלבנים ימשיך לחמם את האוויר במשך זמן רב, וייבש את חדר האדים לאחר השימוש בו.
יש דרך נפוצה נוספת להפחית חום מוגזם מהתנור: תיבת האש מרופדת מבפנים. לבנה מחימר אש (עמידה באש)שיטה זו נקראת ריפוד ויש לה חסרונות. אוויר מחומם יתר על המידה, שנכנס לארובה, עלול לגרום לשריפה. לכן, אם מצופים את תא האש, מומלץ להתקין מעליו גוף חימום כדי לספוג חלק מהחום.
סכמה ומידות של תנור מתכת פשוט לבית מרחץ
לתנור הקומפקטי הנפוץ ביותר יש עיצוב בסיסי והוא מרותך במהירות מפלדת גיליון. הגוף מלבני, המידות הן 55 ס"מ × 30 ס"מ, גובה בערך מטר. בתוך הגוף ישנה פחית אפר בגובה 15 ס"מגובה תא הבעירה 30 ס"ממעל תא האש מותקן רשת פתוחה לאבנים. צינור הארובה עולה ישירות מתא האש לגג, עובר דרך התנור, ומספק לו חלק משמעותי מהחום.
הַפנָיָה. כדי ליצור מודל פשוט עוד יותר, תצטרכו מיכל פרופאן ישן, המשמש כגוף התנור. בקצה חתוכים חורים לדלתות תיבת האש ולמגירת האפר. בדופן הצדדית נוצר פתח עגול לחיבור הארובה. הצילינדר עצמו מותקן אופקית על רגליים.
תנור ברזל אנכי
האפשרות הקומפקטית ביותר היא מארז אנכי גבוה שבו כל החלקים ממוקמים זה מעל זה.
מידותיו של מכשיר כזה יכולות להשתנות בהתאם לשטח חדר האדים. בממוצע, עבור חדר קטן, המידות האופטימליות יהיו 0.5 מטר × 0.5 מטר × 1.3 מטר.
דוד אנכי יכול להכיל שניים או שלושה תאיםזה תלוי אם יותקן מיכל מים. התא התחתון מכיל את תיבת האש ואת אגן האפר (גודל תיבת האש קובע את עוצמת הכיריים ואת זמן הבעירה של אצווה אחת של עצי הסקה).
גוף חימום פנימי מותקן מעל תא האש, בגובה של כ-45 ס"מ, דלת חתוכה בגוף להנחת אבנים.
מיכל מים ממוקם ישירות מעל התנור, שגודלו תלוי בצורכי המשתמשים (גובה התנור כולו נבחר בהתאם).
מעל המיכל מותקנת ארובה, המחוברת ישירות לשקע של תיבת האש. בין דפנות הגוף לתאים הפנימיים נותר פער אוויר. לא פחות מ-3-5 ס"מ כדי להגן על הקירות החיצוניים מפני התחממות יתר.

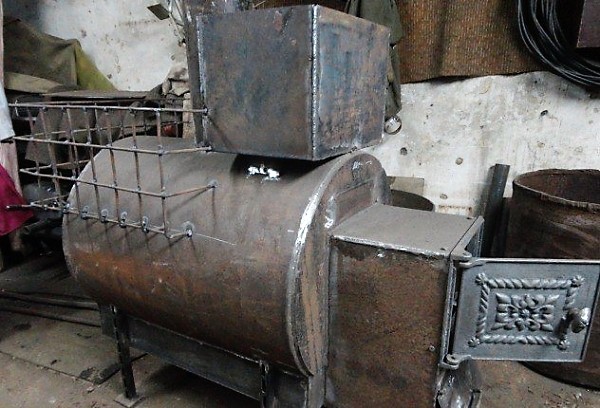

תנור סאונה אופקי עם תיבת אש מרוחקת
מכשיר זה תופס יותר מקום, אך מספק את האפשרות למקם את החלק העיקרי של הכיריים בחדר הסמוך או ברחובאפשרות זו מאפשרת פעולות נוחות יותר של טעינת עצי הסקה וניקוי התנור. אם התנור מוציאים אותו לחדר ההלבשה, הוא מחמם גם את החדר השני, וזהו יתרון נוסף. בחדר האדים עצמו, יש רק תא אש, ומעליו גוף חימום.
בעת התקנת מכשיר כזה תשומת לב מיוחדת דורש תשומת לב בטיחות אשהמחיצה שדרכה תעבור תיבת האש מבודדת בקפידה.
טוֹב בִּיוֹתֵר לסגור את תיבת האש, זה יבטל אובדן חום מחדר האדים. בחדר ההלבשה, הקירות והרצפה באזור בו נמצא הכיריים מכוסים בחומר עמיד באש.
המידות הממוצעות של תנור כזה הן רוחב 0.5 מטר, אורך 1 מטר, הגובה תלוי בגודל התנור הממוקם מעל תיבת האש.
הכנת תנור מתכת במו ידיכם
בעת בחירת ציור להכנת תנור במו ידיך מספר גורמים נלקחים בחשבון:
- אזור הנכס — מידות המכשיר תלויות בכך;
- זמינות הפונקציות הרצויות — חימום אוויר, מים;
- נוכחות של גוף חימום סוג פתוח או סגור;
- קיבולת חוםь - מגן.
גם מיקום המכשיר בחדר משחק תפקיד משמעותי. אם אתם זקוקים לתנור קומפקטי לחדר אדים קטן, א מיקום פינתי. במקרה זה, עדיף לבחור דגם עם תיבת אש מרוחקת או אנכית. כאשר ממוקם במרכז חדר האדים תנור גדול יכול להיות אופקי ומאסיבי לחימום איכותי של החדר.
חומרים

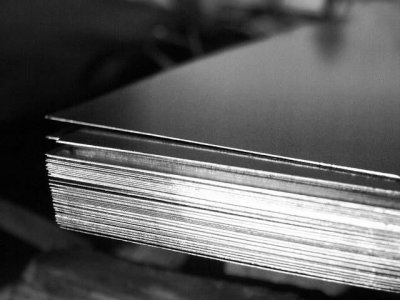

כאשר מכינים תנור בעצמכם, ניתנת עדיפות יריעת פלדהקל לחתוך ולכופף אותו, והחומר עצמו עמיד בפני שריפה.
כדי שתנור ביתי יחזיק מעמד, נדרשת שכבה עבה למדי של פלדה, אך רוחב השכבה גדול מדי (לדוגמה, 1 ס"מ) עלול להוביל לחימום ממושך של המכשיר ולירידה ביעילותו.
לכן, הבחירה האופטימלית תהיה פלדה בעובי של 5-7 מ"מ לארגז אש ו 3-4 מ"מ לגוף.
פרטים נוספים - דלתות, צירים עבורן, שסתומים, ברז למיכל המים, סורגים לאגן האפר ולתנור מומלץ לקנות בחנויות בנייה מתמחות. הארובה עשויה מחתיכות צינור בקוטר מתאים (לא פחות מ-10 ס"מ), רגליים - משאריות מתכת בעובי מספיק כדי לתמוך במשקל הכיריים, כמו גם את הרשת עם אבנים. כדי למלא את גוף החימום סלעי נהר עגולים בגודל מתאים יתאימו.
כְּלֵי עֲבוֹדָה
כדי להשלים את כל שלבי העבודה, תזדקקו לכלים הבאים:
- מכונת ריתוך;
- מטחנה עם דיסק חיתוך לברזל;
- מיכל לערבוב התמיסה;
- פטיש-מקדחה לתנור;
- כַּף;
- כְּלָל.
כדי להבטיח שהעבודה תתבצע בצורה בטוחה, יש צורך לרכוש ציוד מגןמסכה מיוחדת וכפפות. תצטרכו מגוון מכשירי מדידהסרט מדידה, פלס בניין.
שלבי בנייה. כיצד לרתך מבנה בצורה נכונה?

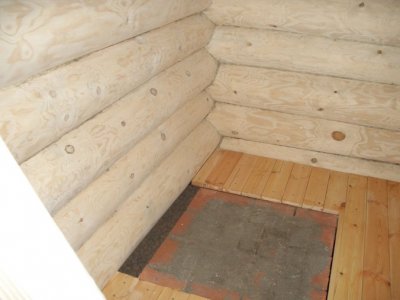

קודם כל, מכינים מקום לתנור, היסודות מונחיםרוב המכשירים המתכתיים הם קומפקטיים, ולכן אינם דורשים יציקת בטון; מספיק להניח בסיס של שתי שורות לבנים. אם מחליטים להניח מסך לבנים כבד, מומלץ יותר לטפל ביסודות מלאים:
- הרצפה במקום בו מותקן התנור מפורקת ונחפר בור. עומק של חצי מטר.
- זה נשפך על התחתית כרית ניקוזשכבה של חול רטוב, שכבה שנייה של אבן כתושה או חרסית מורחב מגורען מיוחד.
- הוא מונח על צינור הניקוז טפסות עץ, מלא בתערובת בטון.
- לאחר שהיסודות יבשו, מניחים אותם עליו איטום דו-שכבתי (בד קירוי).
לאחר הכנת היסודות, מסופק בידוד תרמי של המקום העתידי עבור המכשיר. הקירות והתקרה מכוסים בחומר עמיד באש, המכשיר עצמו מותקן כך שיהיה פער לקירות. לא פחות מ-30 ס"מ.
לאחר מכן הם מתחילים לרתך את החלקים המבניים:
- על פי השרטוט, באמצעות מטחנה, נחתכים חתיכות פלדה לגוף ולתאים הפנימיים.
- הצדדים מרותכים קירות, תחתית הגוף. פתחים עבור תיבת האש ומחסנית האפר חתוכים בחלק הקדמי. בפנים, הם מרותכים לדפנות הגוף. פינות מתכת לחיזוק תאים.
- מרותך ומותקן תיבת אש ומחסן אפר עם רשת המפרידה ביניהם.
- מתבצע ריתוך ולאחר מכן הצבה של גוף החימום הפנימי ומיכל המים (אם כלולים בפרויקט).
- זה מרותך צינור הארובה ו רגלי גוף.

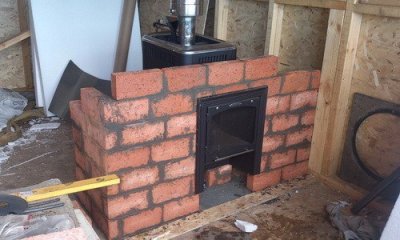

לאחר התקנת הכיריים, מונח מסך לבנים עם שקע המחושב ב 3-5 ס"מ מקירות המכשיר. רוחב הבנייה נלקח בדרך כלל כחצי לבנה, חלונות קטנים נותרים בחלק התחתון לזרימת אוויר.
קשיי התקנה אפשריים
כאשר עובדים באופן עצמאי על ייצור המכשיר מתרחשות השגיאות הבאות:
- חוסר התאמה בין גודל המכשיר לחדר האדים — מוביל להתחממות יתר מהירה של האוויר או לחוסר יכולת ליצור טמפרטורה נוחה;
- בידוד לא מספיק יסודי של הארובה — עקב מגע מתמיד עם אוויר חם, הארובה הופכת לרוב לגורם למצבי סכנת שריפה;
- מיקום שגוי של מסך התנור, קרוב מדי לקירות המארז - זה מוביל להתחממות יתר של הפלדה, ומפחית את חיי השירות.
תְשׁוּמַת לֵב! כדי להימנע מטעויות בסיסיות, כדאי ליצור תבנית לפני תחילת העבודה. ציור מדויק מנגנון ו התייעץ עם אומן מנוסה.
תמונות של התקני חומרה מוגמרים

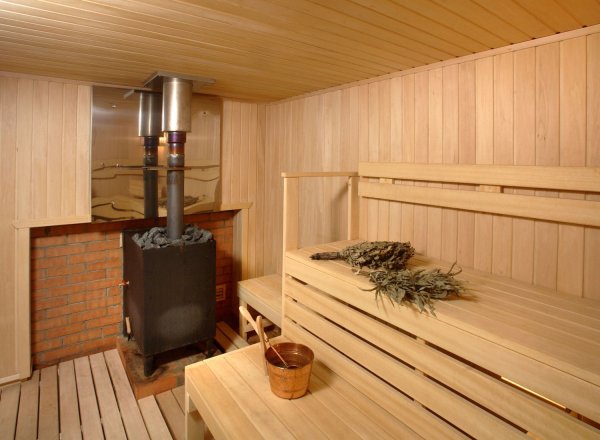

תמונה 3. תנור סאונה עשוי בעבודת יד. הוא עשוי על פי סכימה אנכית ומצויד בנוסף במיכל מים.

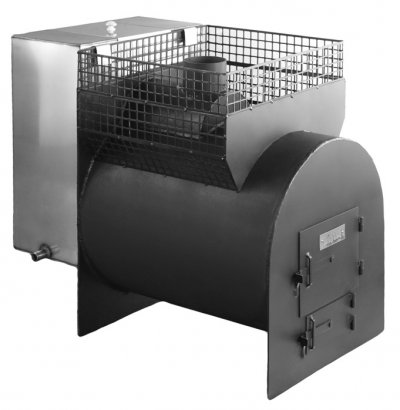

תמונה 4. תנור סאונה עשוי מתכת עם תא אש מרוחק. יש לו גם מיכל חימום מים.
תמונה 5. תנור מתכת אופקי לבית מרחץ. הוא ממוקם על כן לבנים, המונע מהמשטחים הסובבים להתלקח.
סרטון שימושי
צפו בסרטון, המדגים את כל שלבי תהליך הכנת תנור ברזל לבית מרחץ.
גימור דקורטיבי

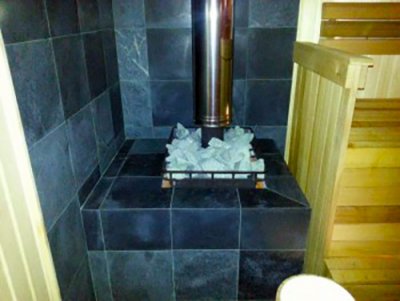

אם הוחלט לנטוש את מסך הלבנים, תנור המתכת מצופה לעתים קרובות בחומרים אחרים כדי להעניק לו מראה אסתטי יותר. אבן טבעית — אופציה די יקרה. סוג קלאסי של חיפוי — אריחי חרס. הרכב החומר מסייע לאריחים כאלה לעמוד בשינויי טמפרטורה ולחות בחדר האדים, והמראה יעניק לבית המרחץ עיצוב ייחודי וישמח את המבקרים בנוחות.
אריחי קרמיקה שונים סבירות המחיר ו מגוון רחב של צבעים, אבל יש לו חיסרון משמעותי - שבירות כללית והידבקות חלשה. הבחירה הטובה ביותר תהיה אריחי קלינקר.
הוא עמיד מאוד בפני שחיקה ויכול לעמוד בחשיפה לאוויר חם.
מגוון רחב של צבעים לבחירה יאפשר לכם לבחור את האפשרות המתאימה לכל טעם, ו מחיר משתלם לא יהרוס את תקציב המשפחה.
כעת בחנויות ובמאמר מוצג תנור עם ארובה ישרה. כדי להגביר את היעילות, יצרתי את היציאה בצורת ברך, צינור הפליטה שלי לא יוצא ישר מהתנור, אלא יוצא מאחורי התנור ודרך הברך קדימה, רק אז עולה ישר למעלה. כך, משטח העברת החום לחימום האבנים גדל ואתם מחממים פחות את הרחוב.
