לחמם שחור או לבן? 2 אפשרויות לבניית תנור עצים לבית מרחץ רוסי

בית המרחץ הרוסי המודרני הוא צריף קטן עשוי מ עֵץ אוֹ יומני בולי עץפנים המבנה מחולק לשני חלקים - חֲדַר הַמתָנָה ו חדר אדים.

יש תנור עם תנור חימום, מיכלים עם מים חמים וקרים, ספסלים ומשטחי שינה.

תנור בית מרחץ בנוי מחומרים שונים לפי עיצובים אישיים.

דרישות לתנורים לאמבטיות רוסיות

תנורים מודרניים בבית מרחץ רוסי צריכים לחמם את האוויר לטמפרטורה מסוימת 50-65 מעלותבמקרה זה, הקיטור הנוצר בתנור לאחר אספקת מים לגוף החימום יוצר לחות בגבולות המתאימים. 60-80%.

אחרת, הדרישות לתנור ולבית המרחץ אינן שונות בהרבה מאלה של סוגים אחרים של אמבטיות.

• תנורים כבדים יותר מ-300-400 ק"ג מוקמים על קֶרֶן (לרוב הריסות או בטון מזוין יצוק). אם הרצפה והקורות חזקות, ניתן להתקין תנור קל משקל ללא יסוד.
• הם שמו את זה מתחת לתנור המתכת שתי שכבות של לבנים (על טיט צמנט).
• התנור לבית מרחץ רוסי בנוי כך שלא יגיע לקירות בית העץ ב-40 סנטימטרים או יותר.
• אם תא האש ממוקם בחדר ההלבשה, המחיצה מוגנת חומרים לבידוד חום.
• אֲרוּבָּה לא אמור לגעת תקרת עץ, קירות, גג. לבידוד תרמי משתמשים חימר מורחב, סיבי אסבסט, צמר בזלת, חול.

תֵאוּר

תנורים לאמבטיות רוסיות מיועדים עבור חימום חדר האדים והמים לשטיפהתנור הסאונה (סגור או פתוח) יוצר אדים חמים ונוחים. גודל תנור הסאונה תלוי בשטח בית הסאונה ובגובה התקרה שלו.

החומרים מהם בנויה הכיריים משתנים מבנה, העברת חום, יכולת חימום מהירההבאים מתאימים לבניית תנור סאונה:

• לבנים;
• פְּלָדָה;
• בַּרזֶל יְצִיקָה;
• אֶבֶן;
• חֶרֶס.

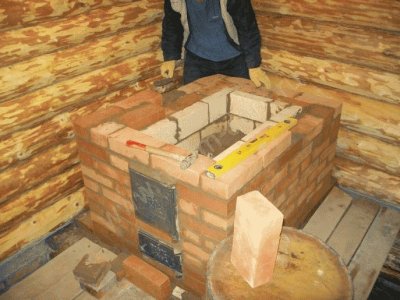

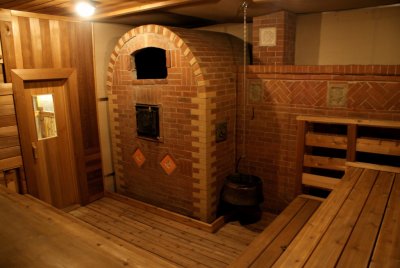

תמונה 1. דוגמה לתנור עצים עם תנור סגור לבית מרחץ רוסי הבנוי מלבנים.

בדגמים משולבים של תנורי סאונה, הם משתמשים בו זמנית פלדה וברזל יצוק, לבנים (חימר אש וקרמיקה), טלק כלוריט, טלק מגנזיט, ורמיקוליט ולוחות חרסית אש בידוד תרמי. כדורי אבן טבעית מעוגלים או גושיים, וברזל יצוק מונחים בתנורי התנור. תנורי חרס ואבן נבנים לעתים רחוקות במרחצאות רוסיים כיום.

מידות תנורים לאמבטיה רוסית לִהיוֹת שׁוֹנֶה מאלה של תנורים קונבנציונליים. תנורים ביתיים גדולים יותר, הם מיועדים לחימום הבית, בישול אוכל על הכיריים ובתנור. דגמי בית אמבטיה קטנים יותר בגודלם, הם בנויים אך ורק לחימום מים, יצירת קיטור וחימום בית האמבטיה.

זנים

סטנדרטים לבניית אמבטיות רוסיות ותנורים עבורם לֹא, רק עקרונות האדריכלות והבנייה הכלליים נשמרים. ישנם עשרות דגמים של תנורי סאונה בספרי לימוד לייצור תנורים ובמשאבי אינטרנט.

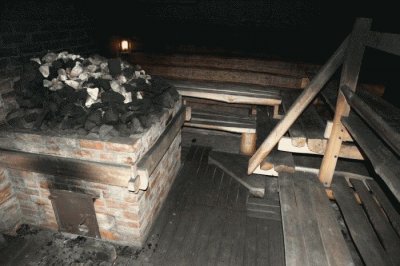

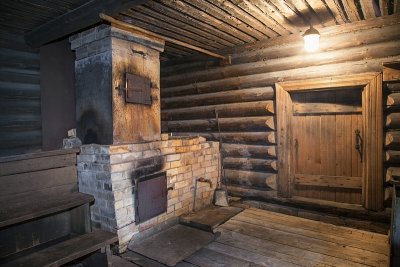

סאונה רוסית המופעלת על עץ מחוממת בצורה שחורה

באמבטיות ישנות שחוממו בשחור, התקרה הייתה נמוכה. חורים קטנים נחתכו בגג או בקיר. חלונות לפליטת עשן. כשהוא עזב, הפתחים היו סגורים בתריסים.

סאונה שחורה מודרנית היא תיבת אש מלבנים מרופדת באבניםהם ממוקמים כנגד קירות הכיריים ומעליהם (על הרשת). מיכל המים ממוקם כנגד דופן הכיריים (או מובנה בתוכו).

לתנורי אמבטיה מסוג זה יש דבר אחד במשותף: אין ארובהלאחר שעצי ההסקה נשרפו, הגחלים והגחלים גורפים מתוך תא האש ומוציאים אותם החוצה. ספסלי השינה והרצפה נשטפים באמצעות חול או חומר שוחק אחר.

המודל עשוי מלבני קרמיקה או חרסית אש. התנור בנוי על יסוד מונוליטי או על רצפה מוצקה (הם פורשים בסיס מוצק, שמידותיו ב-15-20 ס"מ (להתארך מעבר להיקף הכבשן). העבודה מתבצעת בסדר הבא:

1. שורה אחת הם שמו את זה קֶרֶן (בסיס). בנייה מוצקה.
2. ב שורה שנייה טוֹפֶס נישה לארגז האש, אבטחו את מסגרת הברזל היצוק (פורטל תנור) על ידי הנחת רצועות תיל או פלדה המוברגות למסגרת לתוך התפרים.
3. 3 ו-4 שורות. המשך היווצרות תיבת האש.
4. שורה 5 משלים את ההנחה. המסגרת סופית מאובטחת, והם פורשים אותה מעליה. קשת לבנים.
5. מונח על גבי תיבת האש רשת חיזוק פלדה, קבעו אותו באמצעות ברגים או עוגנים. יש להכניס את הסורג לחריצים שהוכנו מראש.

מיכל מים גדול ממוקם קרוב לקיר האחורי של הכיריים, תוך מתן עדיפות למיכלים בעלי קירות שטוחים.

ייתכן שתתעניין גם ב:

עמיד וקל יותר מברזל רגיל: תכונות של ייצור תנור סאונה מפלדת אל-חלד

מחמם גם מים וגם אוויר! תנור סאונה עם מיכל מים הוא כל מה שצריך לחדר אדים.

השילוב המושלם של אמינות ויופי! תנור סאונה Vesuvius

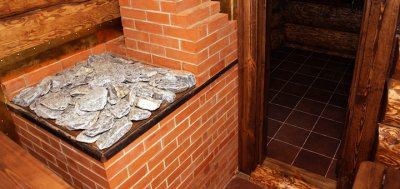

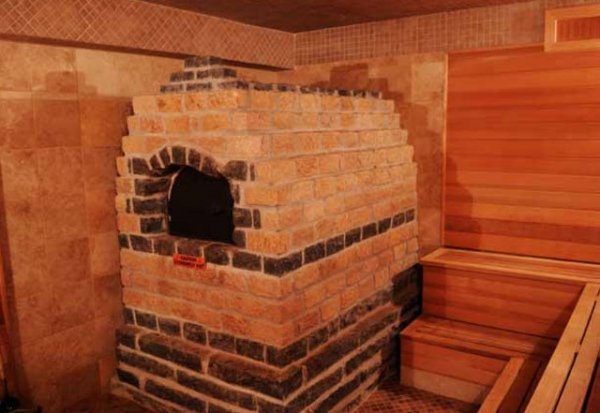

תנור לבנים בוער בעץ

תנור לבנים עם ארובה היוצאת אל הגג מאפשר לכם לחמם את החדר היטב. בואו ניקח בחשבון את המבנה של תנור סאונה מלבנים עם תנור אבן פתוח.

לתנור זה מבנה פשוט והוא נועד לחימום בית מרחץ קטן בשטח של 9-12 מטרים רבועים. גודל יסודות המבנה 102x62 ס"מ (4x2.5 לבנים)לתנור התנור יש את מאפייני העיצוב הבאים:

• תיבת אש מתחבר ישירות עם תעלת עשן אנכית וארובה.
• יש מתחתיו תא אש בור אפר.
• תא אש ממוקם בתחתית לְגַרֵר.
• פורטל תא אש ואפר סגור עם דלתות ברזל יצוק.
• כדי לנקות את תעלת העשן בחלק התחתון של המבנה, א חור עם דלת.
• תקרת תא האש סגורה יריעת פלדה. זהו החלק התחתון של הכיריים.
• זה ממוקם על זה גוש אבן או חלוק נחל.
• בראש המבנה, מעל תעלת העשן, א מיכל חימום מים מפלדהלמיכל יש חתך רוחב מרובע.
• גובה הכיריים יחד עם המיכל הוא 189 ס"מ.
• הוא בנוי אופקית בחלק התחתון של הגוף צינור חלול לחימום אוויר נוסף.

איך להכין תנור לבנים עם תנור אבן פתוח במו ידיכם: הוראות שלב אחר שלב

כדי לבנות בהצלחה תנור לבנים, בחרו פרויקט בנייה המתאים לבית מרחץ באזור מסוים. כדי לבנות תנור תצטרכו חומרים, כלי עבודה של יצרן תנורים, ציוד.

בחירת חומרים

עבור דגם הלבנים של הכיריים המדוברות, הם קונים מוצק קרמי לבנים (אדומות) באיכות גבוהה. מתאימות לטיט תערובת חרסית-חול, אשר ניתן לרכוש בחנות לחומרי בניין.

טיט לבנייה מוכן גם מחומרים טבעיים שנלקחו מהאזור.

כדי לבדוק את איכות הפתרון שכבה של 5 מ"מ מוחל על פני הלבנה. לאחר מכן הוא מיובש.

רָזֶה תערובת לאחר ייבוש מתפורר מלבנים עם שריטות קלות, שׁוּמָן - מכוסה סדקיםמשחה רגילה מחזיקה היטב, שוכבת בשכבה אחידה ואינה יוצרת סדקים.

כדי לבנות תנור, תזדקקו למוצרי ברזל יצוק ופלדה. הרשימה כוללת:

• דלתות - תא אש ומפוח;
• דלת עבור ניקוי תעלת העשן;
• יריעת פלדה לייצור מיכל חימום מים בעובי 2-3 מ"מ;
• עובי לוח הפלדה 10 מ"מ להכנת תחתית התנור;
• לְגַרֵר;
• מוצרי פלדה זוויתיים;
• קוטר חוט פלדה 0.8—1 מ"מ או רצועות פלדה לחיזוק דלתות;
• קוטר צינור אוורור אוויר חם 10-11 ס"מ;
• יריעת פלדה (50x70 ס"מ);
• יריעת אסבסט (50x70 ס"מ).

כלים נחוצים

כדי לערבב את התמיסה תצטרכו מיכל של שלושה דליים ומערבל עץ. לעבודות בנייה - כלי עבודה של יצרן תנורים:

• כַּף;
• מפרקי התפשטות;
• מריתות צרות ורחבות;
• כַּף;
• פטיש תנור עם מעדר;
• כְּלָל;
• קו אנך;
• מפלס בניין ארוך;
• לְדַיֵס.

כדי לחתוך לבנים השתמשו מטחנה עם דיסק יהלוםכדי לערבב את התמיסה שאתה צריך מערבל בנייה, לריתוך מיכל מים חמים - מכונת ריתוך, לחיתוך פלדה - בולגרית עם דיסק למתכת או חותך פלזמהכדי לחתוך את המתכת תצטרכו גיר, עיפרון מתכת, סרט מדידה, סרגל, ריבוע.

הכנת אתר לבנייה, בניית יסודות

בעת בניית בית מרחץ חדש, מונחים יסודות של תנור בּוֹ זְמַנִית עם בסיס הבית. לא מומלץ לשלב ביניהם.

בניית היסודות מתבצעת בסדר הבא:

1. חופרים בור (בור) באדמה עומק של 50 סנטימטרים או יותר.
2. הם שופכים את זה לתחתית הבור חצץ (או אבן כתושה), חול.
3. שכבה רופפת מפולס ודחוס.
4. תחתית וקירות הבור מכוסה בבד קירוי.
5. מפרקים חתיכות של קירוי אטומות הרמטית הם מכסים אותו במסטיק.
6. הם מתקינים את זה בבור מסגרת חלת דבש מפלדה מתוך חיזוק.
7. הבור מתמלא בֵּטוֹן.
8. בטון משוחרר מבועות אוויר באמצעות מקדחה רטטית (או לנקב אותו במוט ברזל).
9. מֶלֶט פִּלוּס ולהשאיר עד להתייצבות מלאה (2-4 שבועות). אופקיות היסוד נבדקת בעזרת פלס, ובמידת הצורך, מותאמת על ידי מריחת מנות של מלט.
10. הם הניחו את זה על היסודות יריעת קירוי (שתי שכבות).
11. התמיסה מונחת על גבי יריעת הגג שתי שכבות של לבנים.

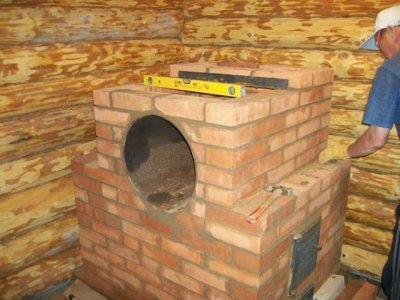

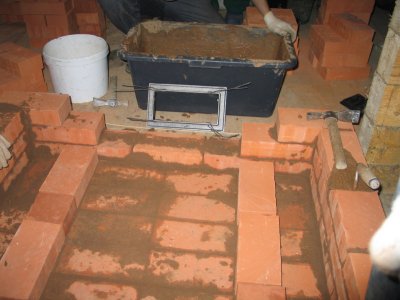

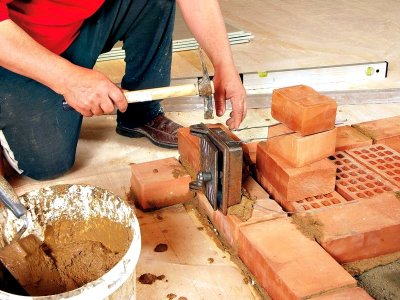

בניית תנור לבנים

התנור מונח בהתאם לתוכניות שורה אחר שורה. מלט חרסית-חול מדולל מספר שעות לפני השימוש.

1. 1-2 שורותבתהליך מוּצָק הנחת לפי התוכניות.
2. 3-4 שורות. הם מונחים בור אפר ו החלק התחתון של תעלת העשןבפתח האפר ובחלון לניקוי ממוקמים תעלת העשן דלתותהם ממוקמים בתפרים מחברי דלתות — חוט או רצועות שזורות. החוט מושחל דרך חורים שנקדחו מראש במשקופים של הדלתות ומפותל לחבל. הרצועות מחוברות למשקופים באמצעות ברגים.
3. שורה 5הם שמו את זה על ארגז האפר לְגַרֵרצינור אטום לרוחב הארובה לצורך זרימת חום. לפי התרשים, הם מונחים קירות הצד של תיבת האש.

   ​

4. 6-11 שורותזה נבנה תא הבעירה, נוצר תעלת עשןדלת תיבת האש מחוברת (לחוט או לרצועות).
5. שורה 12זקפה אֲרוּבָּה ו תנורי חימוםלוח פלדה ממוקם בתחתית התנור.
6. שורה 13. בְּנִיָה תעלת עשן וגוף החימום, התקנת מפרצון בתעלת העשן.
7. 14, 15 שורותפריסה קירות תנורי חימום, תעלת עשן.
8. 16-22 שורותזקפה אֲרוּבָּהזה משלים את ההנחת.

הם מותקנים על גבי התנור מיכל חימום מים ולחבר אותו לבנייה בעזרת סוגריים. בבנייההם מתקנים את ארובת הפלדה. הטובים ביותר הם דו-שכבתי ארובות שבהן יש רווח בין הצינורות הפנימיים והחיצוניים שכבת צמר בזלת (ארובות סנדוויץ').

בשלב הסופי של בניית הכיריים לפני תיבת האש על ברגים להקשה עצמית להדק את יריעת הפלדההם שמו משהו מתחת לזה שכבה של יריעות אסבסט.

אחרי זה, אופים יבש למשך 1-2 שבועות ולהתחיל לחמם בזהירות עם עצי הסקה יבשים. מבנה התנור יתייבש. בעוד 3-4 שבועות, בחורף - תוך 6-10 שבועותלאחר מכן, אבנים מונחות בתנור.

אילו בעיות עלולות להתעורר וכיצד לפתור אותן

1. אם המאסטר מחליט להתקין מיכל פלדה קל במקום מיכל פלדה קל ברזל יצוק כבד, בעיות עלולות להתעורר אפילו במהלך הבנייה. הארובה תתחיל לקרוס עקב המשקל, וסדקים יופיעו בתפרים ובלבנים. סדקיםכדי להפחית את הלחץ, מיכלי ברזל יצוק מחוברים לתקרה. ווים ועוגנים חזקים.

   ​

2. תנור כבד מפעיל לחץ על קרשי הרצפה (1500 ק"ג או יותר למטר מרובע). מה לעשות אם במהלך תהליך הבנייה הקרשים החלו להתכופף תחת משקל הכיריים?

   הבעיה נפתרת בקנה מידה גדול: הבנייה מפורקת לחלוטין, ואז הם ראו את הרצפה והתחילו לבנות יסוד.

3. אם המאסטר שם לב שהתפרים לאחר ייבוש סֶדֶק, לאחר מכן התמיסה מעורבבת טָעוּתהרכבו מותאם על ידי הוספת חול או חרסית. בנייה באיכות ירודה מפורקת ומונחת שוב.
4. לא כל ה-DIY-ers משתמשים בזה בעזרת אנך או בלוקים מנחים. כתוצאה מכך, קירות הלבנים סוטים מהמצב האנכי. כדי לתקן את העקמומיות, הבנייה מפורקת ומונחת שוב, בדיקה מתמדת של אופקיות השכבות בעזרת פלס בניין, ואנכיות הקירות בעזרת אנך.

סרטון שימושי

צפו בסרטון, המספק הוראות מפורטות כיצד לבנות כראוי תנור סאונה במו ידיכם.

הדלק הטוב ביותר

מתאים לבעירה בתנור סאונה עצי הסקה או כדורי עץ, עשוי מקש ונסורת. כל עץ ייתן חום טוב לתנור, אך העץ הטוב ביותר נחשב לעשוי מ ליבנה, צפצפה, אפרתוצרי הבעירה שלהם אינם מכילים כמות גדולה של פיח, אשר סותם את תעלות העשן. תוצרי הבעירה של עצי מחטניים יוצרים יותר עיבוי של התנור.

צפצפה ואלמון כאשר הם בוערים, הם מייצרים חום חזק, טיוטה טובה וכמעט ולא יוצרים עיבוי. אַלוֹן עצי הסקה בולטים דִבעוֹן (טאנין), אך עם רוח טובה הוא אינו מורגש באוויר בית המרחץ.
