2 דרכים להכין תנור מצינור במו ידיכם. מהם היתרונות של עיצוב ביתי?

תנורים עשויים צינורות פלדה או ברזל קל להכנה ומיועדים לשימוש בחדרי אדים, סדנאות ייצור קטנות וסככות עבודה בחורף.

בהתאם למטרת המקום, הם נבחרים קטרים ​​שונים ושיטות סידור גופי תאי אש.

תיאור של תוכניות אופייניות של תנורים מצינור

התנור עשוי מצינור הוא גליל מתכת עם חורים שנקדחו בו עבור תיבת האש ומחסן האפר וארובה מרותכת למעלה. יש שתי אפשרויות עיקריות תנורים מצינורות:

• אופקי;
• אֲנָכִי.

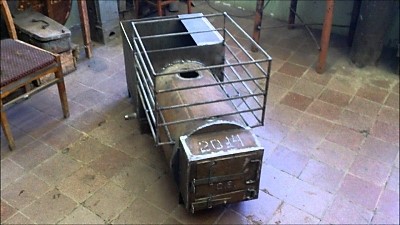

אופקי הדגמים מתאימים לאמבטיות ולמתחמים תעשייתיים, שכן עיצובם מספק התקנה של המיכל לחימום מים ומכשירי עזר אחרים.

על תנורים "שוכבים" מותקנים מנגלים וגרילים למנגל, מה שהופך אותם לאופציה הטובה ביותר לחלקת גינה או לבית קיץ.

אֲנָכִי התנורים תופסים שטח קטן ומתאימים לחימום בקתות ובישול במטבחים כפריים קטנים.

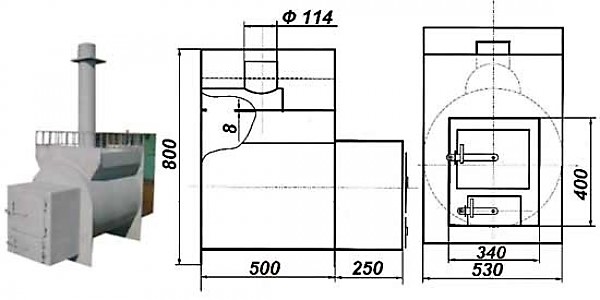

איך לעשות זאת בעצמך: ציור 500x530x800

לפני תחילת התקנת הכיריים, יש לבחור את סוג מיקומו ו... ציור נמצא בפיתוח תוך התחשבות במטרת המבנה, בשטח הזמין להתקנה ובזמינות חומרי הבניין הדרושים.

תמונה 1. דוגמה לציור של תנור סאונה תוצרת בית העשוי מצינור אופקי. בנוסף, מותקן תנור חימום בחלקו העליון.

בחירת חומרים וכלים

הצינור לתנור נמצא בהכנה עשוי ברזל או פלדה קוֹטֶר 0.4-0.6 מטר בהתאם לסוג הבנייה. עוֹבִי קירות - מ-6 עד 10 מ"מ, מתכת עבה יותר קשה יותר לעיבוד, ודפנות דקות מתעוותות בטמפרטורות גבוהות.

בעת קביעת הקוטר והגובה של תיבת האש העתידית, הקבלן מונחה על ידי נפח החלל המחומם ותכנן צריכת דלק, מכיוון שבתיבת אש גדולה יותר העץ נשרף מהר יותר ויותר חום משתחרר.

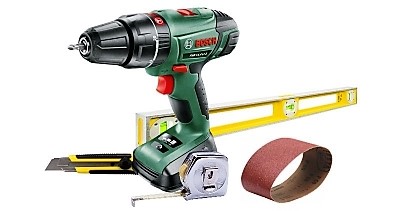

במהלך תהליך ההתקנה, הקבלן יידרשו הכלים והחומרים הבאים:

• מכונת ריתוך;

• מטחנה עם דיסקים הניתנים להחלפה;
• לקדוח בעזרת מקדח;
• תִגבּוֹרֶת;
• קוטר חוט פלדה 2.5—3.5 מ"מ;
• קוטר צינור הארובה 0.15-0.25 מטר;
• עובי זוויות פלדה 4-8 מ"מ;
• פלדת גיליון;
• דלתות וצירים של תנורים;
• מלט וחול;
• עובי לוחות טפסות 1.5—2 ס"מ

אם התנור מיועד לבית מרחץ, אז זה גם הכרחי נירוסטה עבור מיכל מים ו בֶּרֶז.

הכנת האתר והצינורות להרכבה

לאחר בחירת הפרויקט ורכישת החומרים החלל מתפנה מתחת לבסיס בהתאם לשרטוט. מתאים למבנים אופקיים עֲרֵמָה סוג היסוד, ולבסיסים אנכיים - מוֹנוֹלִיטִי.

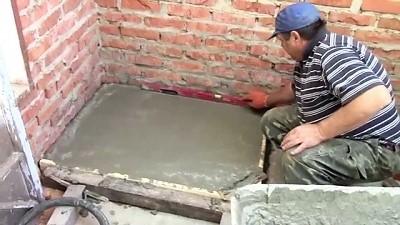

יוצקים את היסודות עבור תנור אנכי זה נעשה כך:

1. חור מרובע נחפר באדמה עומק 15-30 ס"מ וצד קוטר גדול יותר ב-20-30 ס"מתיבת אש.
2. התחתית מכוסה באבן כתושה, שעליה מונח חיזוק.
3. טפסות עץ מותקנות על צידי הבור באופן שקצוותיה בולט מעל הקרקע ב-10-15 ס"מ.

1. רגלי הכבשן העתידי מרותכות לקצוות העליונים של קשירת החיזוק כך שקצוותיהן העליונים יתנשאו מעל הטפסות. בגובה של 10-15 ס"מ.
2. חול מעורבב עם מלט ביחס של 3:1 ומדולל במים עד לקבלת מרקם של שמנת חמוצה.
3. הבור עם החיזוק ממולא בטיט צמנט מוכן עד לרמה העליונה של הטפסות ומיושר.

כדי לשמור את הפתרון, מותר להניח לבנה בתוך חור, חיבורו עם מלט והנחת חיזוק. יסוד לבנים מתאים לתנור לא מסיבי מדי.

לחיזוק סריגה, משתמשים במוטות קוטר 1-2 ס"מ, אשר מולחמים לסריג עם בליטות ניצבים בצמתים. החלקים העליונים של הרגליים מיושרים עם פלס בניין, ובמידת הצורך, חתוכים ומולחמים שוב.

הצינור מוכן על ידי יישור קצוות לגובה ו שחיקה של בליטות מטחנה. אם המשטח החיצוני או הפנימי מכוסה עם צבע, לאחר מכן הוא מנוקה באמצעות דיסקיות השחזה או נייר זכוכית כדי למנוע שחרור של חומרים רעילים במהלך תהליך הבעירה.

ייתכן שתתעניין גם ב:

מספק חום לכל פינות הבית! תנור לבנים עם מעגל מים: מאפיינים, שורה אחר שורה

קל להכנה, לא יומרני בפעולה! בניית תנור הלבנים הפשוט ביותר במו ידיכם

חממו את הגוף והנפש: כיריים שוודיות עם תנור וכיריים כגלגול הנוחות

סדר בניית הכיריים

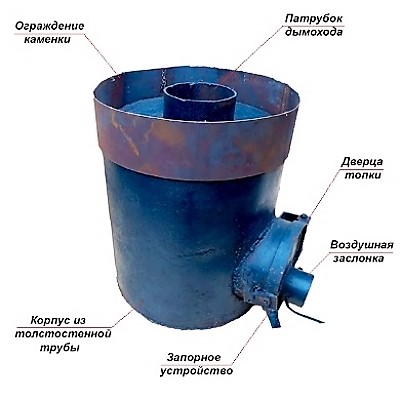

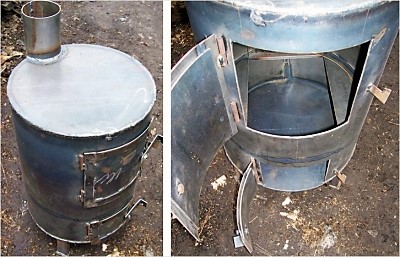

בְּנִיָה אֲנָכִי התנור מתבצע באופן הבא:

1. גליל הצינור מנותק אורך 1-1.5 מטרים.
2. במרחק של 5 ו-20 ס"מ מהתחתית הצינורות נחתכים שני חורים מלבניים לאפר ולתא אש עם דפנות 30x5 ס"מ ו-30x20 ס"מ בהתאמה.
3. סורג עם צד שווה לקוטר הכבשן מרותך ממוטות חיזוק.
4. הסורג מקבל צורה מעגלית על ידי חיתוך הפינות בעזרת מטחנה כך שהוא יכול להיכנס בחופשיות לתוך הגליל.

1. בין החורים לאגן האפר לבין תיבת האש בתוך התנור, ממוקמים ריתוכים. שלוש פינות במרחקים שווים אחד מהשני כך שהסורג ינוח עליהם.
2. הסורג מרותך לתומכים דרך פתח תיבת האש.
3. הוא נחתך מפלדת גיליון באמצעות מטחנה שני מעגלים בהתאם לקוטר הצינור, הם מרותכים לבסיס התחתון והעליון שלו.
4. הצילינדר מותקן על תומכים הבולטים מהיסוד, כאשר החורים פונים כלפי מטה, ומרותכים.
5. נוצר חור בכיסוי העליון שווה בקוטר לצינור הארובה, אשר מרותך לתנור.
6. צירים מחוברים לצד ודלתות מותקנות.

עובי תחתון התנור נלקח במסגרת הגבולות 6-10 מ"מאם לעיצוב אין אפר פנימי, והסורג הוא גם התחתון, אז אורך הרגליים לא פחות ממה שנבחר 10 ס"מ לחוזק נוסף, הדיסק התחתון מחוזק בפינות מולחמות סביב המעגל.

יש גרסה של הסורג העשויה מיריעת ברזל עם חורים שנקדחו בה. קוטר 2-3 ס"מהסורג מותקן בפינות הפנימיות של הכבשן באותו אופן כמו רשת החיזוק ומרותך.

לאחר השלמת הרכבת התנור מתחממים ואם יש צורך לבודד את הארובה עם צמר זכוכית.

קשיים אפשריים

במספר מקרים, במהלך ייצור ותפעול המבנה מתעוררות הבעיות הבאות:

• חוסר יציבות של הכיריים על היסודות;
• חסימה של דלת תיבת האש;
• משיכת עשן חלשה;

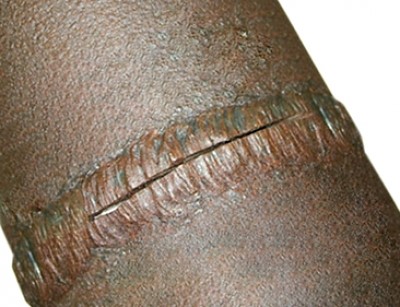

• ריתוך ירוד של תפרים.

תנוחה לא יציבה צינור אנכי מתרחש כאשר יסוד הלבנים עשוי בצורה גרועה או שהרגליים אינן מותקנות באופן שווה כאשר הכיריים גבוהות מאוד.

כדי לחסל את הבעיה, לבנים מונחות מתחת לתחתית ורגליים קצרות מורחבות על ידי ריתוך חתיכות חיזוק עבות.

צמוד הדלתות תקועות עקב התפשטות המתכת במהלך תהליך החימום. כדי למנוע מהדלתות להידבק, פער של 6-8 מ"מ בין קצוותיהם לבין החור בצינור.

עֲבוּר ריתוך חזק של תפרים הפינות נבחרות מחומר הצינור (פלדה או ברזל), והאלקטרודות משמשות בהתאם לסימון לעובי הספציפי של היריעות המרותכות.

סרטון שימושי

צפו בסרטון שמראה כיצד להכין תנור אנכי מצינור בקוטר 43 ס"מ.

יתרונות של תנור עשוי צינור

הכנת תנור במו ידיכם תאפשר לכם לחסוך כסף על רכישת חומרים וייצור פרויקט בהתאם לתנאים ספציפיים והמטרות של הקבלן.

טוֹפֶס צינורות מקסימליים קרוב לכדורי, זה אידיאלי עבור תיבת האש כדי לייצר חום מספיק עם צריכת דלק נמוכה. פּלָסטִי מתכת מאפשרת התקנה של אלמנטים חדשים כבר במהלך הפעלת המבנה המוגמר.
