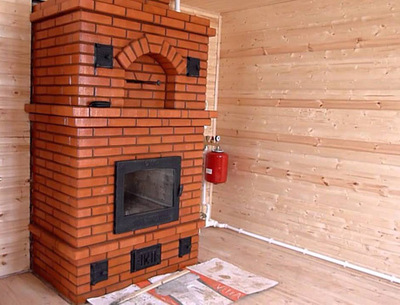

מספק חום לכל פינות הבית! תנור לבנים עם מעגל מים: מאפיינים, שורה אחר שורה
מעגל מים - זוהי אספקת מים למכשירי חימום לאחר החימום בתנור. מערכת זו היא אנלוגיה של דוד דלק מוצק, היא משמשת לעתים קרובות כשיטת חימום חלופית.
במקרה של תנור לבנים, מעגל המים משלים את מערכת החימום של הבניין באמצעות עץ.
זֶה מִשׁתַלֵם במקרה של הפסקה פתאומית של חימום גז מרכזי באזורי מגורים, מעל 100 מ"ר
האלמנט העיקרי המחמם את המים הוא מחליף החום, הנקרא גם מעיל מים, סליל, אוגר או אפילו דוד. נושא החום - מים - עובר דרכו ומתחמם, אשר לאחר מכן נכנסים למערכת הצינורות והרדיאטורים המפוזרים ברחבי הבית. המים עוברים דרך גופי החימום בכוחות עצמם או תחת פעולת משאבה. במקרה האחרון, החום מתפזר בצורה שווה יותר.
אפשרויות עיצוב לתנורי לבנים עם מעגל חימום
סוג הכיריים עם מעגל מים המותקן בבית נבחר תוך התחשבות במספר תנאים. אלה כוללים:
- נוכחות של מערכת הפעלה אחרת;
- שטח המקום;
- עונת המגורים.

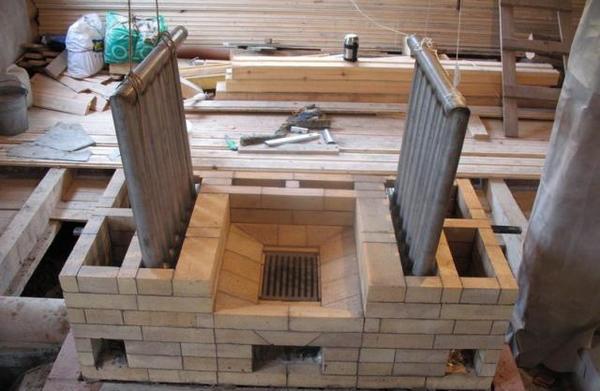

תמונה 1. בניית תנור לבנים עם מעגל מים. בפנים מותקן מחליף חום עשוי צינורות.
אם בבית כבר יש מערכת חימום (HS), יש צורך לשלב את אופציית הכיריים כחלופה תוך שמירה על סידור התקשורת הקיים. שטח החדר משפיע ישירות על יעילות החימום, לכן הגיוני לחשוב על תנור שיכול לשמור על חום היטב, וגם לדאוג לסידור המספק אותו לאזורים מרוחקים בבניין. עונת המגורים מאפשרת לך להבין האם לבנות מבנה לכל השנה או רק לעונה הקרה.
חלק חשוב של המערכת כולה מותקן בתיבת האש של תנור לבנים - מחליף חום. זה יכול להיות בעל עיצובים שונים. דיאגרמות ושרטוטים קיימים מציעים מספר אפשרויות נפוצות - מצינורות, יריעות פלדה וסוללות.
מחליף חום עשוי מצינורות
האפשרות הראשונה מבוססת על צינורות מתכת, מרותך למבנה מלבניבדרך כלל הוא קטן יותר בגודלו מאשר תא האש של תנור לבנים והוא מותקן במרחק מה מהקירות. זה הכרחי כדי שהמתכת תתרחב בעת חימום. צורת צינורות מחליף החום קוטר עד 50 מ"מ מאפשר חימום טוב של המים הזורמים דרכם. המאפיין המרכזי של אפשרות זו הוא שאם אחד הצינורות מתקלקל, ניתן להחליפו בקלות.
מחליף חום עשוי יריעות פלדה
מחליף החום מפלדת גיליון משתמש בצינורות במקום בצינורות. תאים מלאי מים.

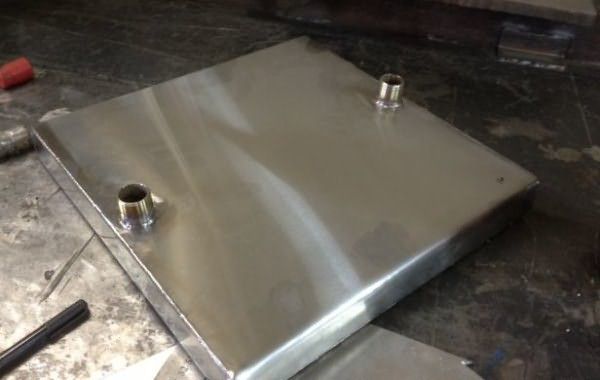

תמונה 2. מחליף חום לתנור לבנים, עשוי מלוחות פלדה. צינורות למים חמים וקרים מותקנים משני הצדדים.
בניגוד לגרסת הצינור, שטח מיכל היריעות גדול יותר, מה שאומר שמעבר החום לנוזל הזורם דרכו גבוה יותר, אך חיי השירות קצרים יותר. יחד עם זאת, בשתי הגרסאות בעלות מידות דומות 36x40x80 ס"מ בהכרח שני צינורות נוספים משמשים: ליציאת המים החמים מלמעלה ולכניסת ההחזרה מלמטה.

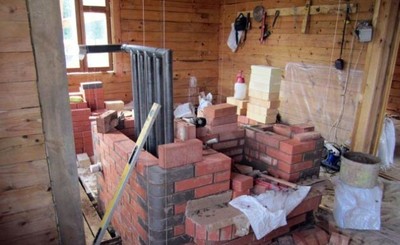

מעיל מים מסוללה
ישנה אפשרות נוספת - מחליף חום מסוללה ישנה. מספר חלקים מברזל יצוק מסוגלים לספק חום למערכת החימום.היתרון של גישה זו - אין עלויות ייצור וחומרים.
עם זאת, ישנה גם צד שלילי — חלקים גדולים שיהיה צורך להניח לא בתיבת האש, אלא בחלק נפרד של תנור הלבנים. החום מסופק אליו דרך תעלה נפרדת בבנייה. בהתחשב בעובי דופן הסוללה (כ-3 מ"מ), אין מגע ישיר עם אש לא תהיה השפעה מיטבית על היעילות. והמשקל הגדול ידרוש בסיס איתן.

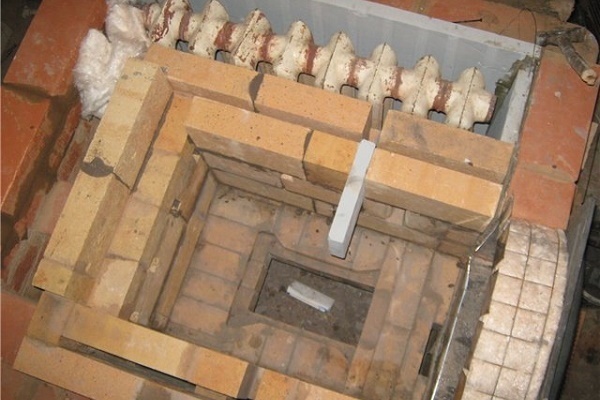

תמונה 3. מחליף חום לתנור לבנים, עשוי מסוללה ישנה מברזל יצוק. המבנה אינו מותקן בתוך תיבת האש.
איך לבחור פרויקט? הזמנה
ראשית, יש להחליט על התנאים שבהם יפעל התנור עם מעגל מים. אם מדובר בשילוב במערכת הפעלה קיימת, חשוב להבטיח החלפה בתפעול התקשורת הקיימת. עבור אפשרות עצמאית, חשוב לקבוע את האזור שהמערכת תחמם. עבור 100 מטרים רבועים עבור בית בן קומה אחת, תנור רגיל יספיק.
זה עניין אחר אם השטח, מספר החדרים והקומות גדולים יותר. לבסוף, חשוב להבין, האם מערכת ההפעלה תשמש כל השנה או רק במזג אוויר קראם הבית מתגורר במהלך הקיץ ועומד בפני פעילות במהלך החורף, אז לאחר הקור והכפור המערכת תדרוש עבודות שיקום, שיגררו עלויות נוספות.

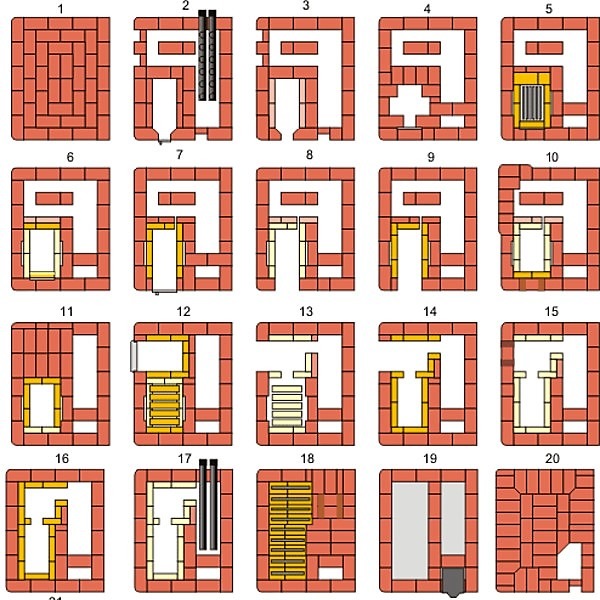

תמונה 4. דוגמה לסדר של תנור לבנים עם מעגל מים: מוצגים שלבי הבנייה הראשוניים מ-1 עד 20.
אילו חומרים יידרשו?
לגבי הכיריים עצמן: בטון, טיט, לבנים אש ולבני חרס אדומות, שסתומים, דלת תיבת אש, סורג, אגן אפר.
לייצור מחליף חום: צינורות מתכת בקוטר עד 50 מ"מ או יריעות פלדה עובי 3 מ"מ ופרופיל מלבני 60x40 מ"מ.
לייצור תקשורת מוצא וכניסה של הכבשן: צינורות מתכתכדי לפזר מים חמים בכל הבית: צינורות פוליפרופילן ורדיאטורים.
כלים נחוצים
להנחת התנור, ייצור מחליף החום, התקנת התקני תקשורת וחימום תצטרכו:
- מפלס הבניין;
- רוּלֶטָה;
- כַּף;
- דְלִי;
- צְבָת;
- מקדחה חשמלית;
- ממיר ריתוך;
- מַפתֵחַ בְּרָגִים;
- מַברֵג.
ייתכן שיידרשו כלים אחרים., שכן הנחת הכיריים עם מעגל מים והפריסה בכל מקרה מתבצעות תוך התחשבות בתנאים האישיים.
הכנת האתר
תנור עם מעגל מים ממוקם באזור בטוח מפני אש, אשר בעל איטום למים.
אזור זה של החדר צריך להיות מאוורר היטב, ותמיד השאירו את הגישה לכיריים פתוחה. לאחר מכן ודאו שהמרחב עבור הכיריים אֲפִילוּ, ודפנותיו יתנשאו כלפי מעלה בזווית ישרה.
חשוב ש הגג איפשר את הוצאת הצינור ללא כל מכשוליםלאחר מכן בדוק כמה בסיס מוצק תחת המבנה העתידי.
אחרי הכל, תנור הוא מבנה כבד הדורש בסיס מוכן. המשקל המשוער של תנור מחושב על ידי השוואת מטר מעוקב אחד עד 1350 ק"גלאחר שאותרה נקודת הבנייה המתאימה, היא מפונה ומוכנה לתהליך הבנייה.
תְשׁוּמַת לֵב! כדי להשיג אפקט מקסימלי, הכיריים עם מעגל מים ממוקמות כך ש כדי שיחמם כמה שיותר חללזה יפחית את אובדן החום ויוריד את עלויות הייצור שלו.

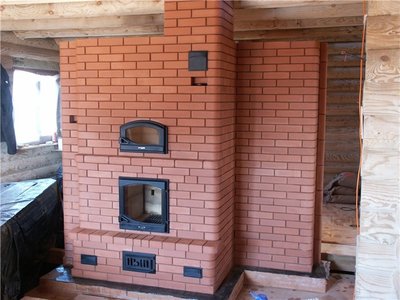

בניית תנור עם דוד חימום מים במו ידיך
בְּנִיָה להתחיל עם הבסיסהחלק התחתון שלו ממולא בבטון, והחלק העליון מונח בלבנים. לאחר מכן מתחילה הבנייה. השורה הראשונה מונחת יבשה, ולאחר מכן - על גבי המלט. במקרה זה, הבנייה מתבצעת מהקירות לאמצע.
במהלך תהליך ההנחה, מותקן מחליף חום בתיבת האש., והצינורות היוצאים ממנו מפוזרים בכל הגוף עד לנקודת הכניסה/יציאה של התקשורת. כאשר מותקנת תקשורת חיצונית, מים מוכנסים למעגל והמערכת נבדקת לאיתור דליפות. אם הבדיקה מצליחה, התנור עם מעגל מים נחשב מוכן לשימוש.
קשיים בבנייה והתאמה
הקושי העיקרי בבניית תנורים עם מעגל מים הוא שילובם במבנה הקייםצריך לחפש בו מקום נוח, ואז להתאים אותו לתנאי ההפעלה של הכיריים.
אם תתכננו את עיצוב המערכת בעתיד בשלב תכנון הבניין, תוכלו לחשב את כל הניואנסים ולהפוך את יעילות מערכת החימום לגבוהה ככל האפשר.
אלמנטים של מעגל המים (מחליף חום, צינורות ליציאת מים חמים וכניסת החזרה) עדיף לבדוק מיד לאחר הייצור ולפני ההתקנה.
אם הכל כבר נבנה והותקן, ומחליף החום מתחיל פתאום לדלוף, תצטרכו לפרק את הבנייה ולנתק את התקשורת כדי לבטל את הפגם שזוהה.
בעיה נוספת בעת בניית מערכת יכולה להתעורר עקב לחץ. הנוזל נע לאורך מעגל המים תחת לחץ משלו. אבל זה לא תמיד מספיק כדי שהנוזל יגיע לאזורים מרוחקים בחדר. ואז מגיע לעזרה משאבה חשמלית לפיזור חום אחיד בכל אזורי הבניין.
סרטון שימושי
צפו בסרטון המסביר את עקרון הפעולה והמבנה של תנור לבנים המופעל על עצים עם מעגל מים.
אלטרנטיבה יעילה לאפשרויות מערכת הפעלה אחרות
ידוע שעצי הסקה הם משאב בלתי נדלה בכל עת של השנה. הודות לכך, תנור עם מעגל מים משחק בהצלחה את תפקידו של דוד דלק מוצק בבית פרטיפעולתו יכולה להפוך לחלופה טובה לאפשרויות אחרות של מערכת חימום.
אבל כדי להפיק את התועלת המרבית, יש צורך לעמוד בתנאי הפעולה הבטוחה.
לכן, מומחים לא ממליצים להדליק אש אם אין נוזל קירור בצינורות. במקרה של שימוש בכיריים לאורך כל השנה עדיף להוסיף נוזל נגד קיפאון למערכת שלוובמקרה של תקלה בחורף, עדיף שתהיה אפשרות חימום גיבוי נוספת בבית.
