הטוב מסוגו! תנור קוזנצוב, עשה זאת בעצמך: דיאגרמות והזמנה

מתחיל מאז 1962 א. ו. קוזנצוב מְפוּתָח כ-150 זנים דגמי תנורים עם עיצוב חסכוני מיוחד.

יעילות גבוהה (יעילות עד 80–90%) המצאותיו עזרו להן לצבור פופולריות ברחבי העולם.

תנורי קוזנצוב משמשים בכל תחומי חיי האדם - לחימום, חימום מים, בישול.

ישנם עיצובים מיוחדים לבית מרחץ, אפשרויות חיצוניות להתקנה במטבח קיץ. מכשירים אלה נבדלים על ידי עיצוב מורכב למדי, אך אם תעקבו בקפידה אחר ההוראות וההמלצות, תוכלו בקלות להכין אותם בעצמכם.

תרשים תנור פעמון קוזנצוב

עקרון הפעולה של מכשירי קוזנצוב לוקח בחשבון את התכונות הטבעיות של אוויר חם וגזים הנפלטים במהלך שריפת דלק. תכנון תנור הלבנים מאופיין בכך ש העשן נשמר בתוך התנור עצמו. למטרה זו, מותקן מה שנקרא מכסה - תא בעירה, שהוא כיפה סגורה, שבה האוויר החם ביותר עולה, דוחק את אוויר הקירור דרך פתח היציאה התחתון.

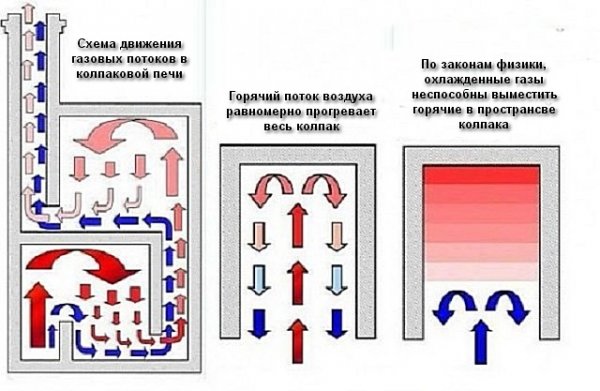

תמונה 1. תרשים של תנור הפעמון של קוזנצוב, המציג את מאפייני תנועת זרימת הגז במכשיר.

פתח האוורור שמתחת לתחתית תא האש מספק זרימה קבועה של אוויר קר. בשל העובדה שהאוויר החם נשמר בתנור זמן רב ככל האפשר, יעילות העברת החום משתפרת. עולה פי שלושה בהשוואה למכשירים דומים אחרים.

מעצבים ניסו להשיג תוצאות כאלה גם במקרה של תנורים מסורתיים - למטרה זו פותחו דגמים עם מערכת של תעלות ארובה. בהם, גם אוויר חם נשמר בתוך המכשיר, אך הארובה מתארכת באופן טבעי. מחמיר את מכסה המנוע, כך שיעילות החימום לא עולה הרבה.

במקרה של המכשירים של קוזנצוב, הטיוטה אינה מופרעת, והאוויר החם נשמר לא על ידי הגדלת אורך התעלה. זה קורה בשל התכונות הטבעיות של גזים חמים לעלות ולדחוק גזים קרים יותר. מידותיו של תנור מסוג זה יכולות להשתנות בהתאם לעוצמה הנדרשת ולשטח החדר המיועד לחימום. דגמים עם מכסה מנוע אחד הם בדרך כלל קומפקטיים ומתאימים לסידור בית כפרי קטן.

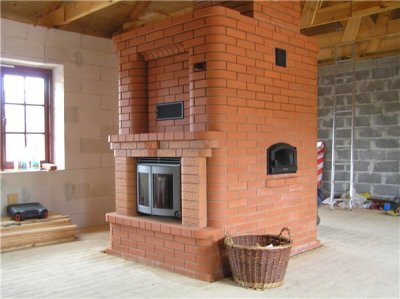

תנור פעמון כפול

האפשרות הנפוצה ביותר לחימום איכותי של בית פרטי היא מכשיר קוזנצוב עם שני כובעים.

יעילותו גבוהה משמעותית עקב שמירה ממושכת על אוויר חם.

מכסי הלבנים העמידים בחום ממוקמים זה מעל זה עם היסט קל - האוויר שנעקר מהמכסה הראשון נכנס מיד לשני, משם הוא נכנס לצינור הפליטה.

גודלו של תנור כזה תלוי ישירות בשטח הבית, אפשר אפילו לבנות אותו עם תנור פנימי. נפח של עד 5 מטרים מעוקבים. תיבת האש תופסת בדרך כלל את כל שטח הבסיס, מה שעוזר להגביר את עוצמת החימום של האוויר בכבשן.

בעת שימוש בבולמי זעזועים, אוויר חם מהמכסה הראשון מופנה ישירות לארובה.

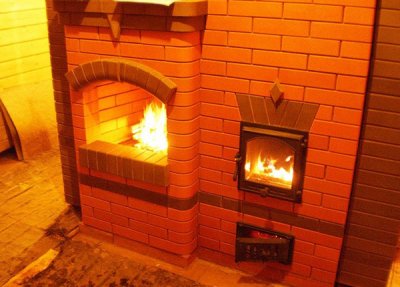

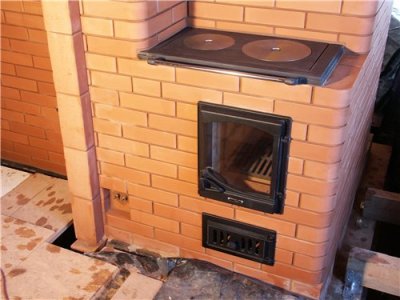

גרסת חימום ובישול של המכשיר

הייחודיות של עיצוב כזה תהיה שינוי המיקום של הכובע הראשון - הוא עשוי בולט ו כיריים מותקנות בכספת שלה, לרוב עשוי מברזל יצוק.

הכיריים חייבות להיות מקשה אחת, שכן בשל העיצוב, עשן אינו נשאב מהמכסה המנוע, כך שהוא בהכרח ייכנס לחדר דרך המבערים הנשלפים.

לפעמים מותקנת כיריים מעל מכסה המנוע השני - הן לא מתחממות כל כך ולא ניתן להשתמש בהן לבישול, אך הן יהיו אמצעי מצוין. לייבוש ירקות, פירות, פטריות ועשבי תיבוללעתים קרובות הם יוצרים שם גומחה לאחסון בולי עץ וייבשם לפני השימוש.

עם תא לחם

אפשרות זו כמעט ואינה שונה מתנור חימום ובישול סטנדרטי, אך בנוסף מצויד בתנור, מותקן בחלל מכסה המנוע הראשון. התא עשוי בדרך כלל מברזל יצוק או פלדה חזקה במיוחד, מרופד מבפנים בלבני חרסית אש כדי לספק חום רך יותר לאפייה.

בנוסף לתא הלחם, הם מתקינים לעתים קרובות מיכל חימום מים — גם שטח מכסה המנוע השני מתאים לכך. בהתאם למספר הפונקציות הנוספות, גודל התנור יגדל, והוא ידרוש עלויות דלק גבוהות יותר.

תנור קוזנצוב לבית מרחץ

עקרון הפעולה של תנור הסאונה אינו שונה מהאפשרויות שתוארו לעיל. אבל עדיין, זה בעל מספר תכונות:

• המכסה התחתון של המכשיר מובנה מגש עם אבנים;
• למכשיר יש אפשרות גישה למים ו חורי יציאת קיטור;
• יש קירות עבים יותר כדי להבטיח חימום מקסימלי של האבנים ולמנוע התחממות יתר של החדר.

רישומי תנור

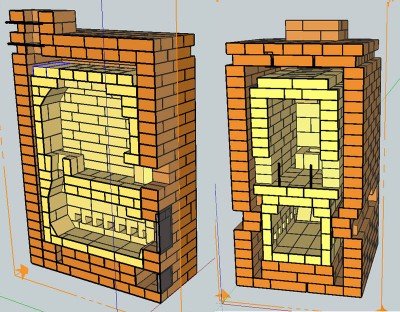

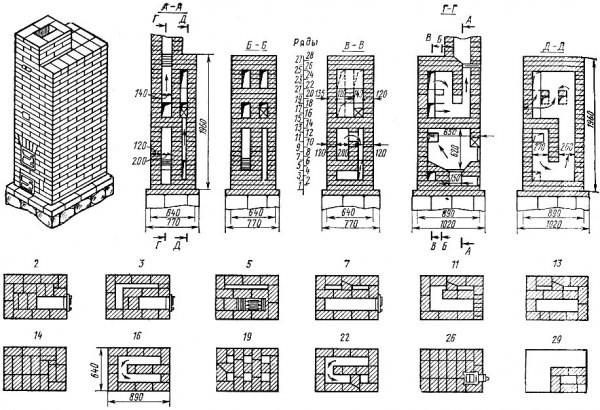

תמונה 2. שרטוט והזמנה של תנור שתי הפעמונים של קוזנצוב. המכשיר מוצג בחתיכה אחת ובחתך.

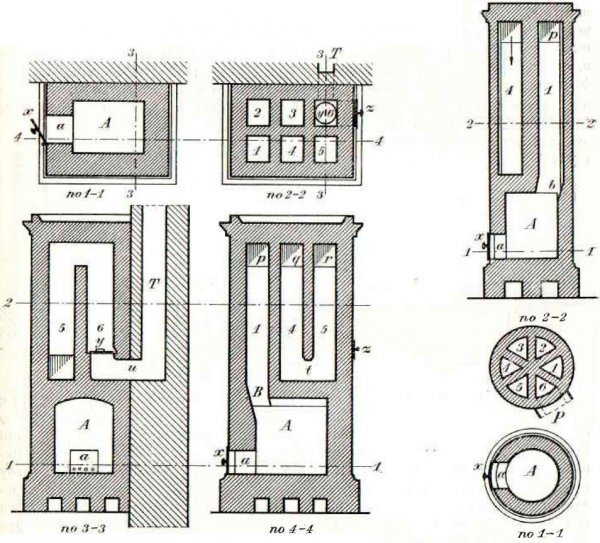

תמונה 3. שרטוט של תנור פעמון של קוזנצוב. המכשיר מצויד גם במערכת של תעלות פליטה.

בנייה בעצמך, הזמנת המכשיר

לפני תחילת העבודה, יש צורך לחשב נכון את עיצוב המכשיר, לשם כך, נלקחים בחשבון הגורמים הבאים:

1. כוח תנור — תלוי בשטח הכולל של החדר ובאיכות הבידוד התרמי שלו.
2. מספר כובעים — בכבשני קוזנצוב, הם עשויים לעתים קרובות משלושה או יותר, מה שמגדיל משמעותית את יעילות החימום, כמעט ללא צורך בצריכת דלק נוספת. רק השינוי במסיבות של המכשיר נלקח בחשבון.
3. הפונקציה העיקרית של התנור — האם המכשיר ישמש רק לחימום או שיהיה צורך בפונקציות נוספות: בישול, חימום מים.

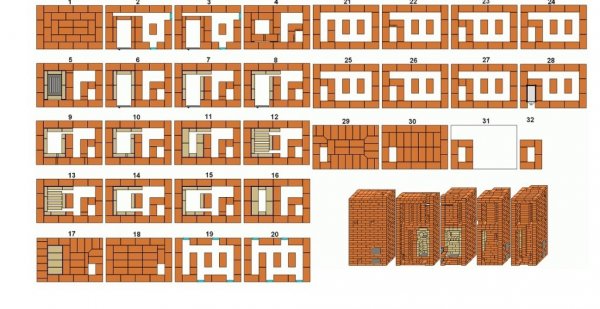

תמונה 4. סידור שלב אחר שלב של תנור קוזנצוב. המכשיר מוצג גם בצורתו המוגמרת מזוויות שונות.

אפשרות נפוצה לבנייה היא כיריים בעלות מכסה כפול וכירייםהוא פונקציונלי למרות ממדיו הקומפקטיים ומתאים היטב למיקום בבתים כפריים קטנים.

חומרים

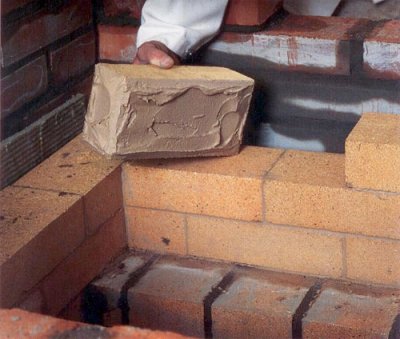

הטמפרטורה בתוך אזור המכסה גבוהה מאוד, אז רק לבנה אש ו חרסית אש עם חול דק עבור טיט בנייה. תערובת ביתית מומלצת לעתים קרובות להחלפה תערובות מוכנות מחנויות בנייה — זה מפחית את הסיכון שהמכסה ייסדק במהלך השימוש ויאבד את האטימה שלו.

לפריסת הקירות החיצוניים והשכבות העליונות, לבני קרמיקה רגילות בצפיפות של M150 ו טיט צמנט.

כשעובדים, אסור לשכוח שהנחת לבנים רגילות ולבנים מחימר אש בשורה אחת בלתי אפשרית - יש להן קצב התפשטות שונה והבנייה תקרוס במהלך השימוש.

בנוסף לחומרים להנחת הבד, תצטרכו לרכוש אלמנטים נוספים - פינות מתכת, דלתות וצירים, בריחים, כיריים. את כל זה ניתן לרכישה בחנויות מתמחות. תזדקקו לחוט מחוזק כדי לבצע את קשירת הבנייה.

כְּלֵי עֲבוֹדָה

לכל סוגי העבודה עליכם להכין מראש סט כלים:

• מיכל להכנת התמיסה ואת חפירה לערבובה;
• פטיש-נקז תנור לשבירת לבנים;
• מטחנה עם דיסק חיתוך לאבן;
• צבת ומספריים ממתכת לחיתוך חוט;
• כף למריחת טיט;
• כלל הרמה;
• כפפות מגן ומשקפיים.

כדי לבדוק את נכונות ההנחת תצטרכו גם מכשירי מדידה שוניםסרט מדידה, פלס בניין, קווי אנך, כבלים וכו'.

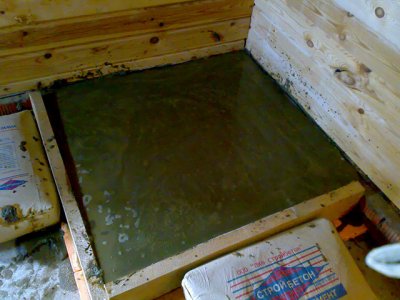

הכנת האתר

בניית תנור לבנים מתחילה תמיד עם ציוד היסוד. מתחת לנפח בסיס מסוג סטנדרטי יתאים - עומק חצי מטר ועם צדדים המשתרעים מעבר להיקף הבנייה העתידית 10 ס"מ. הזמנת עבודה:

1. הבור מוכן, התחתית עלתה 15-20 ס"מ מכסה את הניקוז - שכבת חול ואבן כתושה.
2. טפסות עץ מונחות על ניקוז דחוס היטב, הבולטות מעל פני השטח על ידי 20 ס"מ
3. היסודות ממולאים בתערובת בטון ומשאירים אותם להתקשות.
4. לאחר הנחת היסודות בצורה נכונה, מתקבלת משטח ישר, הבולט מעל פני הרצפה על ידי 10-15 ס"מ (תלוי בהצטמקות).

משטח הבסיס סגור שכבת איטום (בד קירוי עובד היטב), לאחר מכן הוא מונח שכבה רפלקטיבית נייר כסף תעשייתי מתכתי. במקרה של בניית נפחייה, החום מהתנור יהיה חזק יותר מאשר ממכשירים קונבנציונליים, במיוחד בשכבה התחתונה, כך שהיסוד מוגן מפני התחממות יתר.

הקירות הסמוכים למיקום העתידי של המכשיר סגורים חומר בידוד תרמימומלץ להניח יריעת מתכת על הרצפה מול תא האש כדי למנוע סיכון של שריפה מפליפת גחלים. מיקום הארובה מחושב מראש - לא מומלץ למקם אותה ליד רכס הגג.

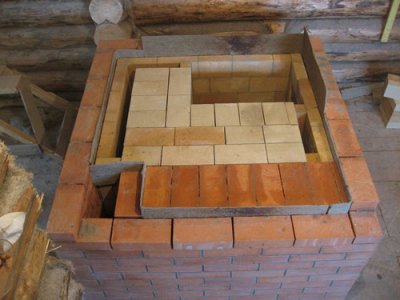

ביצוע עבודות הבנייה

לאחר שהיסודות מוכנים, העבודה מתחילה על בניית המכשיר עצמו:

1. התמיסה מעורבבת במיכל מוכן. - לפני תחילת העבודה, החימר מושרה במשך יומיים. בנוסף לאת חפירה, מערבל בנייה יהיה יעיל לערבוב.
2. מומלץ בעת ביצוע עבודות בנייה, כל שורה מונחת תחילה על משטח יבש כדי לקבוע במדויק את מידות הלבנים החתוכים. השורה הראשונה של היסודות עשויה מוצקה.
3. החל מהשורה השנייה בור האפר מונח, ולאחר מכן אזור מכסה המנוע הראשון. צירים לדלת תיבת האש מותקנים לפי הצורך. כל שורה שלישית האבן קשורה יחד בחוט, שחתיכותיה החתומות מונחות בטיט.
4. פנים תיבת האש מונח בלבני חרסית אש, חִיצוֹנִי — קרמיקה רגילה. אין פתרון מקשר בין שכבות אלו, נותר פער קטן. לבנים משתי שורות גם לא צריכות לבלוט החוצה, להצטלב עם השכבה הסמוכה.
5. בתוך הקמרון של המכסה הראשון, מותקן תמיכה מלבני חרסית אש כיריים מברזל יצוק, אשר מקובע הרמטית באמצעות תמיסה.
6. לאחר השלמת הכספת כובע ראשון, הנחת היסודות לשני מתחילה בהיסט קל (לרוחב הכיריים).
7. זה מונח מכסה שנייה, עמוד ארובה, מותקנים שסתומים לבידוד הקומה השנייה בקיץ.

לאחר הנחת החלק העליון והתקנת צינור הארובה, התנור המוגמר נשאר לייבוש, מה שלוקח לפחות חודש. הראשון שבועיים המכשיר מיובש כאשר החלונות והדלתות פתוחים, החל מהשבוע השלישי הם מחממים בהדרגה את הדלק, ומגדילים את נפח הדלק עד שהוא מגיע לעומס מלא.

סיבוכים אפשריים

לבנייה של קוזנצובקה יש כמה מאפיינים ספציפיים, לכן בהיעדר ניסיון, נעשות טעויות לעתים קרובות:

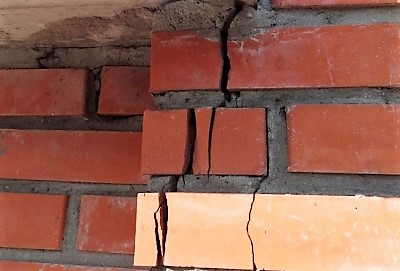

• לא נותר רווח בין קירות תא האש לחלק החיצוני - לבני חרסית אש מתרחבות כאשר הן מחוממות, ולכן הן עלולות להרוס את הבנייה.
• לא משתמשים בחוט לקישור הבנייה — עקב דרגת החימום הגבוהה, דפנות התנור עלולות להיסדק.
• לא נותר פער בעת התקנת חלקי מתכת — מוביל גם להתפשטות המתכת בעת חימום חזק ולהופעת סדקים.
• חימום לא נכון ישבש את תהליך הייבוש של הבנייה ויוביל להופעת עיוותים וסדקים.
• לא בוצע בידוד תרמי תקין קירות ותקרות (שם מותקנת הארובה) - עקב טמפרטורת החימום הגבוהה, הסיכון לשריפה בעת שימוש בתנור גבוה יותר מאשר בתנור פשוט.

סרטון שימושי

צפו בסרטון, המדגים את תהליך הנחת תנור קוזנצוב על בסיס יצוק מראש.

יתרונות תנורי קוזנצוב

לאחר שתסיימו את כל העבודה, תקבלו מכשיר יעיל ביותר, אידיאלי למגורים מחוץ לעיר. רב-תכליתיות, קלות תפעול ותחזוקה יהוו תוספת מועילה לאיכויות חימום מעולות.

בשל הטמפרטורות הגבוהות מאוד בתוך תא הבעירה, רוב האפר והפיח נשרפים, מה שמאפשר הפחתה בתדירות הניקוי.

אחד היתרונות של קוזנצובקה הוא האפשרות לבחור כל דלק מוצק הזמין כיוםעצי הסקה, חתיכות כבול יבשות, נסורת.

עם שינויים קלים בתכנון, ניתן להתקין מערכת חימום גז או חשמלית. ניתן לחבר את הכיריים למעגל מים, שיאפשר לכם לחמם ביעילות חדרים מרוחקים. יתרון ללא ספק יהיה היחסית עלות חומרים נמוכה, היכולת להשלים את כל שלבי העבודה באופן עצמאי.
