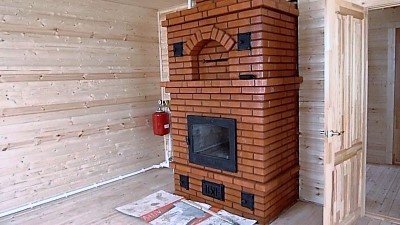

כיצד לחמם את הפינות הרחוקות ביותר של הבית? התקנת תנור קוזנצוב עם דוד חימום מים

מבין מגוון מכשירי החימום לבית, המכובדים ביותר הם חַסכָן תנורים, שתכנונם פותח אז בשנת 1962 א. ו. קוזנצוב.

מאז, ההמצאה רק השתפרה וכעת יש כ-150 דגמים שונים, תוך התחשבות בכל הצרכים האפשריים של החיים בבית פרטי.

תנורי קוזנצוב נבדלים על ידי מבנהם המיוחד ועקרון הפעולה שלהם, באמצעות תנועה טבעית של זרימות אוויר קר וחםמכסה מיוחד מונע גזים חמים מלהיכנס לארובה ושומר אותם בתוך הכיריים.

האוויר הקר יותר עובר לתא האש התחתון, שם הוא מתחמם ועולה כלפי מעלה, דוחק את האוויר שכבר היה מקורר. זרימת החום בתוך התנור מגבירה את יעילות עד 80–95%, אשר עולה באופן משמעותי על תפוקת החום של מכשירי חימום קונבנציונליים.

תכונות של תנורי קוזנצוב

בנוסף ליעילות גבוהה, למכשירים אלה יש את היתרונות הבאים:

• ניקוי קל — עקב הטמפרטורות הגבוהות בתא הבעירה, אפילו אפר נשרף, מה שמפחית את מספר פעולות הניקוי הנדרשות.

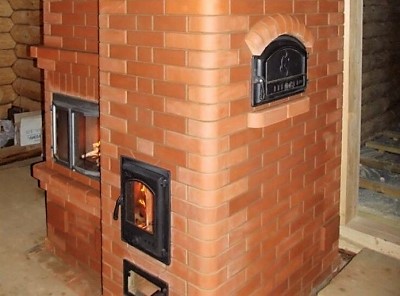

• רב-תכליתיות — נפחיות מצוידות לעתים קרובות בכיריים, תנור ודוד לחימום מים.
• העיצוב מאפשר בניית תנורים בצורות שונות, גדלים, זה מבטיח את מיקומם הנוח יותר בבית, וגם מרחיב את אפשרויות העיצוב הדקורטיבי של המכשירים.
• חימום אחיד לקירות הכבשן יש השפעה חיובית על חוזק הבנייה, כך שהזייפים עמידים.

בניית תנור כזה תהיה די אפשרי עבור אומן מנוסה — אם חסר לכם ניסיון, מומלץ לפנות למומחה לחישוב השרטוט. בעת עבודה עצמאית על תוכנית מוכנה, עליכם לפעול בקפידה אחר ההמלצות, מבלי לשנות את סדר הפרויקט הנבחר לפי שיקול דעתכם.

תוכנית של תנור עם מעגל מים

המכשיר המחובר למעגל המים הוא אפילו יותר מגביר את יעילותו, המאפשר לך לחמם שטח גדול משמעותית באותה עוצמה.

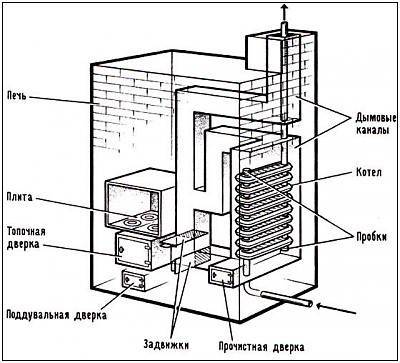

בעת בניית תנור כזה, הדוד מותקן מעל תיבת האש באזור מכסה המנוע הראשון — המים מתחממים על ידי גזים חמים העוטפים את דפנות המתכת.

חַם מים נשלחים דרך הצינור העליון למערכת הרדיאטורים, ודרך התחתון הם נכנסים קַר מַיִם.

האוויר המקורר לאחר החימום מחדש נדחף לאזור המכסה השני, ובכך שמירה על מעבר חום תנור ראשי.

מחליף החום המותקן בכבשן יכול להיות שני זנים:

• תא יחיד - תא למים, עשוי בצורה שטוחה או בצורת דוד;
• צִנוֹרִי - במחליף חום כזה, מים נעים כל הזמן קדימה דרך צינורות הממוקמים אחד מעל השני.

יעיל יותר ספירות סוג שני — בשל נפח הצינורות הקטן יותר, המים מתחממים מהר יותר ומתפזרים בכל מערכת הרדיאטורים. קוטר הצינור המינימום נבחר 50 מ"מ - אחרת המים שבהם עלולים לרתוח. מידות תנורים עם כל סוג של מחליף חום תלוי במספר הכובעים, סט של פונקציות נוספות. אם הכיריים מיועדות לחימום בלבד, יש צורך במכשיר אנכי קומפקטי בעל מידות של 1 מטר על 1.2 מטר על 2 מטר.

בנייה עצמית. חומרים

על מנת להרכיב בהצלחה נפחיה, יש להקדיש תשומת לב מיוחדת לבחירה נכונה של חומרים - בשל העובדה ש טמפרטורות בתיבת האש באופן משמעותי מעבר לנורמות הממוצעות, לבנה רגילה לא תעבוד עבור המכשיר.

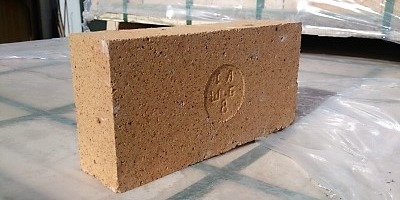

עדיף לבחור את החומר העמיד ביותר בפני חום. מבוסס על חרסית אש, וכן תערובת מיוחדת לבנייה מחנות לחומרי בניין.

מומלץ להכין טיט לבנייה בעצמכם רק אם יש לכם ניסיון מספיק - קטן הפרת פרופורציות בְּעָתִיד יוביל לסדקים והפחתת לחץ של הבנייה.

מחליף חום תצטרכו לקנות אותו בחנות ייעודית - לרוב, הם עשויים באמצעות פלדה חזקה במיוחד בעובי מספיק או בַּרזֶל יְצִיקָהיידרשו רכיבים נוספים שונים לרכישה - בריחים, דלתות, צירים, ידיות וכל סוגריים, המאפשר לך לחבר את מחליף החום לצינור.

כְּלֵי עֲבוֹדָה

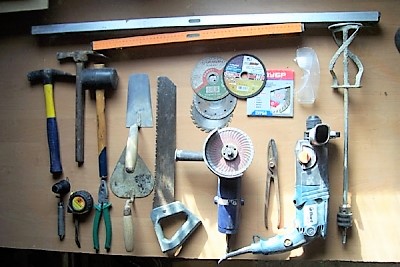

בעת בניית מבנה כזה, יהיה צורך לבצע עבודות כגון עם לבנים גם בנייה וגם עם מתכת בחלקים. לכן יידרש סט הכלים המתאים:

• מכשירי מדידה;
• מיכל לערבוב התמיסה;
• כַּף;
• פטיש-מקדחה לתנור;
• כְּלָל;
• מטחנה עם דיסקיות חיתוך למתכת ואבן;
• מכונת ריתוך.

כדי להגן על עצמך בזמן ביצוע עבודה, תצטרך ציוד מגן - משקפיים ומסכה להגנה על הפנים מפני ניצוצות, אבק, כפפות מיוחדות.

ייתכן שתתעניין גם ב:

חום צריך להיות לא רק בבית! תנור עצים למוסך: איך להכין את המכשיר במו ידיכם

חממו את הגוף והנפש: כיריים שוודיות עם תנור וכיריים כגלגול הנוחות

רכישה הדורשת זהירות: כיצד לבחור את דוד הגז הטוב ביותר מתוצרת רוסיה?

הכנת האתר

מיקום נכון של הכיריים יגביר את העברת החום שלו ו יפחית את הסיכון לשריפותאין להתקין את המכשיר ליד קירות או מחיצות - המרחק ביניהם צריך להיות לפחות 30 ס"מ, נותר אותו מרחק מהתקרה.

כל המשטחים בקרבת המכשיר מכוסים חומר שאינו דליקמיקום הארובה חשוב לא פחות מאפשרות התקנתה. בידוד תקין בעת מעבר דרך תקרות. בעת מיקום תנור עם מעגל מים, יש לקחת בחשבון חיבור נוח למערכת החימום.

בעת בניית המכשיר קודם כל, היסודות מוכנים:

1. נחפר בור העולה על מידות צידי המכשיר העתידי. ב-15-20 ס"מ.
2. כרית מיוחדת של חול וחצץ כתוש בעובי נשפכת על הקרקעית ב-15 ס"מ.
3. על שכבת הניקוז הדחוסה מותקן יסוד העשוי מלוחות עץ. טפסות, אשר נמזג תערובת בטון.
4. היסוד נשאר עד שיתקשה לחלוטין.

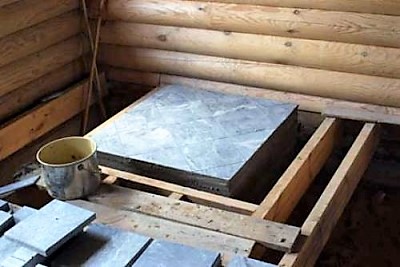

לאחר שהיסוד התקשה לחלוטין, פני השטח שלו בולטים 10 ס"מ מעל גובה הרצפה, מונח עליו איטום בד קירוי בעובי של שתי שכבות.

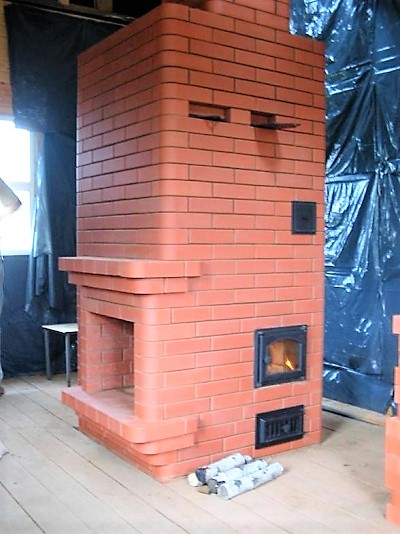

שלבי עבודה. סדר בנייה

בניית התנור מתחילה עם בנייה שורה ראשונה שטחים יָבֵשׁ, לאחר מכן בצע את השלבים הבאים:

1. בבנייה החלק התחתון תנורים - גובה משתנה בהתאם לפרויקט הנבחר.
2. זה מונח תחתית תיבת האש עשוי מלבני חרסית אש. לא מונחת טיט בין השכבה לבסיס הקרמי.
3. עוד לפני שקירות התנור צוידו צינורות מותקנים ומחוברים מעגל מים.
4. תיבת האש והקירות החיצוניים של התנור מוקמים - בין שכבת הלבנים למחליף החום נשאר מרווח לא פחות מ-15 מ"מפער 5-10 מ"מ נותרו בין קירות תיבת האש לשכבה של לבני קרמיקה.
5. זה נוצר מכסה שנייה גם עם פער אוויר חובה.
6. זה פרוס ומבודד. אֲרוּבָּה.

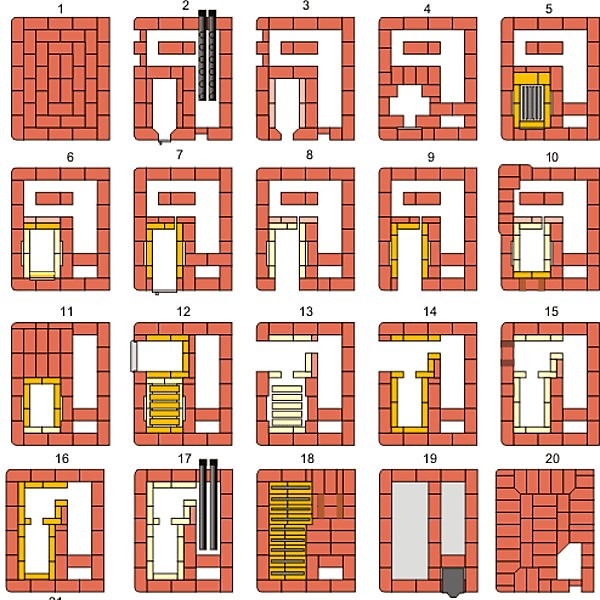

תמונה 1. סדר תנור קוזנצוב עם דוד מים, המורכב מ-20 שורות. לאחר מכן מגיעה היווצרות הארובה.

לחיבור נכון מערכת החימום משמשת בדרך כלל משאבת סירקולציהזה מגביר משמעותית את יעילות תנועת המים דרך צינורות, ובהתאם, את יעילות המערכת כולה. בעת עבודה לפעול לפי רצף מסוים:

1. ברזים מותקנים ביציאות הצינורות - גודל הקוטר צינורות מוצא לא פחות מ 20 מ"מבעת ביצוע חיבורים, משתמשים באטמים עמידים בחום - בדרך כלל חוט אסבסט.
2. מצינור היציאה, ענפים נעשים למערכת הרדיאטור. לפי התוכנית שנבחרה.
3. מתחבר לצינור הכניסה יציאת מים קרים ומשאבה כדי למלא את מחליף החום.
4. חובה להתקין מיכל התפשטות - זה מאפשר לך לא לרוקן את מחליף החום כאשר יש צורך לבצע תיקונים קלים.

מומלץ להתקין אותו על צינור היציאה תֶרמוֹסטָט כדי לווסת את הטמפרטורה ולשלוט בעוצמת המכשיר.

סיבוכים אפשריים

חוסר ניסיון בביצוע עבודה מוביל לעיתים ל... טעויות נפוצות:

• תמיסה מעורבבת בצורה שגויה — עמידות הבנייה מופחתת.

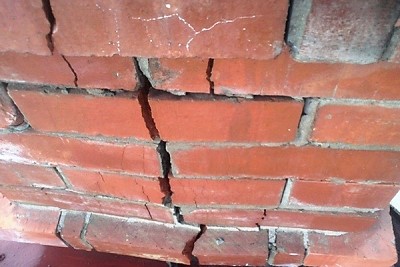

• מחליף החום נוגע באבן — עקב התפשטות המתכת בעת חימום, התפרים מתפוררים ונסדקים.
• המקומות מהם יוצאים הצינורות נאטמים בטיט - כאשר הוא מחומם, הוא יסדק ויהרוס את האטם; כדי לפתור את הבעיה, משאירים פער קטן במקום בו מניחים את חומר האיטום.
• חוסר מרווח אוויר בין קירות תא האש לתנור — מוביל גם להתפשטות לא אחידה ולהרס של הבנייה (ללבני חרסית אש יש ערכי התפשטות גבוהים יותר מאשר ללבני קרמיקה).

בניית מכשיר עם מעגל מים במו ידיך די קשהלכן, עדיף להתייעץ עם מומחה בעל ידע במהלך תהליך העבודה, זה יעזור למנוע טעויות חמורות.

סרטון שימושי

סרטון המציג במצב הצגת שקופיות את כל שלבי בניית תנור קוזנצוב עם מעגל מים.

כללים לשימוש בטוח בדוד חימום מים

כדי להבטיח שהמכשיר עם מעגל חימום מים יפעל ביעילות הגבוהה ביותר, מומלץ לפקח על עמידה במספר כללים:

• לעולם אל תאפו לא להמיס כאשר מחליף החום מרוקן - זה מוביל לנזק בלתי הפיך.
• אם תדליקו את הכיריים ותזינו מים קרים לתוך מחליף החום שכבר מתחמם, הדבר יגרום לו להתחמם עיוות וסדקים של מתכת.

• בהיעדר משאבת סירקולציה מהירות תנועת המים תפחת דרך צינורות ואיכות העברת החום המתאימה.
• כדי למנוע קפיאת מים בצנרת הממוקמת ליד קירות חיצוניים, בזמן החורף המעגל משתמש נוזלי קירור מיוחדים.
• אם תעצור את זרימת המים בצינורות בזמן שהתנור עדיין פועל, יש סכנת פיצוץ של מחליף חום מחומם יתר על המידה.

אם כל כללי ההפעלה יבוצעו, תנור קוזנצוב עם מעגל מים יספק חימום באיכות הגבוהה ביותר הנחות ו חיי שירות ארוכים כל המערכות.
