1300 מעלות ולא הגבול. הכנת תנור אמפל מדהים במו ידיכם

בהפקה תנורי מופל משמשים לגידול גבישים יחידים, שריפת קרמיקה, התכה וזיקוק מתכות שונות וביצוע ניתוחים.

תנורים, נוצר באופן עצמאי בסדנאות ביתיות, המשמש לייבוש מוצרים קרמיים, עבודה עם זכוכית מותכת, זהב וכסף.

ערכות של תנורי עמום ותכונות העיצובים שלהם

יצרנים רוסים וזרים מציעים עשרות דגמים תנורי עמום, שונים בהספק, גודל תא עבודה, שיטות חימום עמום, דרישות מתח רשת, תכנון ועלות.

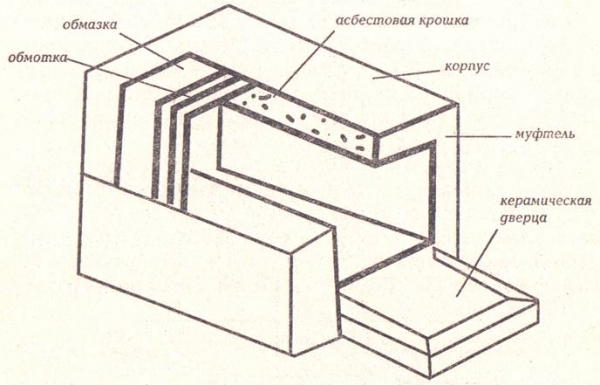

תמונה 1. תרשים סכמטי של הרכיב העיקרי של תנור בטמפרטורה גבוהה - המפל. החלקים העיקריים של המבנה מסומנים.

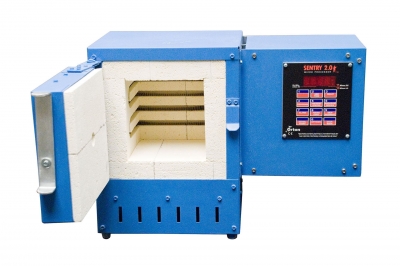

כיריים חשמליות

בתנורי אמפל חשמליים, החימום מתרחש באמצעות אלמנטים, מופעל על ידי רשת החשמלמכשירים מורכב מהחלקים הבאים:

• מארז עם דלת;
• משכבה חיצונית של חיפוי עשויה מחומר נקבובי שאינו דליק;
• משכבת ​​ציפוי פנימית העשויה מחומר עקשן קשיח;
• מגופי חימום ומערכת חיבור לרשת.

מִסגֶרֶת מרותך מפלדת גיליון או להשתמש במעטפת מוכנה מציוד ישן (מתנור חשמלי או גז, מקרר, חבית פלדה). ככל שהמעטפת גדולה יותר, כך תא העבודה גדול יותר.

הם מתמודדים הגוף עשוי מצמר בזלת (צמר סלעים) או סיבי אסבסט, פרלייט, ורמיקוליט. חומרים עמידים בחום אלה שומרים היטב על חום.

עַקשָׁן שכבה של לבני חרסית אש עומד בטמפרטורות של 1300-1850 מעלות. לחיבור הלבנים משתמשים במשחה של חרסית אש (קאולין) וחול חרסית אש. לעיתים מכינים שכבה עקשנית קשה משכבה עבה של חרסית אש ללא שימוש בלבנים.

גופי חימום, תרמוסטט וכו'. ציוד חשמלי ניתן לרכוש במחלקות מוצרי חשמל. במבצע ספירלות, חוטים וסרטים עשויים ניקרום, פכרל, פולטי אינפרא אדום (קרמיקה וקוורץ).

הם מתקינים את זה על הדלת לִנְעוֹל, ומונע פתיחה מקרית. בטנה עמידה בחום מחוברת לחלק הפנימי של הדלת.

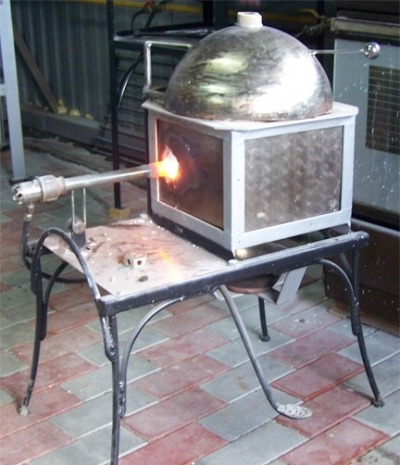

מכשיר גז

תנורי אמפל גז לא למכירה, מכיוון שאין תקנות טכניות לחיבור מבער אליהם. השימוש בגז מבלינים אפשרי רק בתנורי גז ועמודי חימום של מפעל.

בעלי המלאכה משתמשים בציוד סטנדרטי מתנור גז או מבערים תוצרת בית. אל תוך העיצוב מכשיר צלייה בגז לְהַכנִיס:

• גוף פלדה;
• שכבה של חומר בידוד תרמי נקבובי;
• שכבה קשה חסינת אש;
• מיכל קרמי לירי מוצרים, מוכנס לתוך התנור (מופל);
• מבער גז;
• צינורות אספקת גז;
• כיסוי תנור מחוזק בחומר עקשן.

מִסגֶרֶת עשוי מחבית או מתנור ישן. הוא קבוע על מתלים (לא על הרצפה). חתך הגוף יכול להיות עגול, מלבני, מרובע. המכסה הם עשויים פלדה ומרופדים בצמר בזלת ובשכבת טיט.

חומר איטום בידוד תרמי נקבובי נוצר מוורמיקוליט מורחב, סיבי אסבסט, צמר סלעים (בזלת) או פרלייט.

כְּמוֹ עַקשָׁן לבני חרסית אש נבחרות לרוב. הן מודבקות בטיט או בטיט חרסית-חרסית אש.

מתאים לתנור קטן מבער מציוד גז ביתי, אשר כולל שסתומי בקרת אספקת גז. עבור מכשירים גדולים, בעלי מלאכה משתמשים במבערים מתוצרתם, שאינם בטוחים.

ב כמיכל פנימי, שבו מונחים הפריטים הצרופים, משתמשים בכלי קרמיקה תוצרת בית (בתנורים קטנים מאוד - עציץ). אם אין כלי מוכן, ניתן להזמין אחד כזה מהקדר.

איך להכין תנור אמפל על גז

הכנת מכשיר משלך כולל את השלבים הבאים:

• יצירה (רכישה) גוף פלדה והתקנתו על תומכים;
• נֶתֶק חורי הרכבה מבערים ושקעי גז;
• הנחת ותיקון מבודד תרמי נקבובי על דפנות ותחתית התנור;
• חיפוי תנורי לבנים מחימר אש;
• יִבּוּשׁ הֶתקֵן;
• הַתקָנָה ציוד גז;
• ייצור או רכישה לְעַמְעֵם;
• ייצור מכסים עשוי מפלדה וחימר אש.

בעת הפעלת המבנה, המבער מופעל בעוצמה נמוכה, והלהבה עולה בהדרגה. זמן חימום בממוצע הוא 40 דקות, זמן קְלִיָה על להבה חזקה - שעה וחצי.

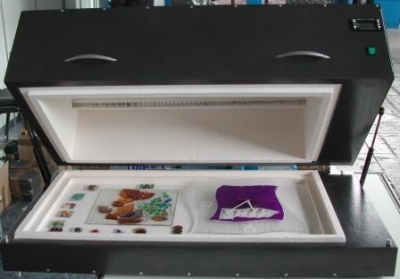

תנור פיוזינג

תנורי אמפל להתכה, המיועדים לסינטור חתיכות זכוכית, יוצרים חיבור עבודה טמפרטורה של עד 600-1100 מעלותבטמפרטורות נמוכות יותר, זכוכית פשוט מתרככת, מה שמאפשר לה להתכופף.

ההבדל העיקרי בין תנורי פיוזינג למכשירי אמפל חשמליים קונבנציונליים הוא בשימוש כחומר עקשן רק צמר סלעים וחומרים נקבוביים אחרים.

המופל מחומם לא ספירלה פתוחה, אלא אלמנטים מיוחדים בצינורות קוורץ, אשר מונע הצטברות אבנית על המוצרים. תנורי החימום ממוקמים בדפנות הצדדיות או בחלק העליון של התא.

טמפרטורת ההיתוך נקבעת על ידי בקר טמפרטורה. זכוכית מחוממת היא חומר צמיג ונוזלי, כך שתנורי היתוך מותקן בצורה אופקית לחלוטין (באמצעות פלס בניין).

כשאתם מכינים תנור פיוזינג בעצמכם חיוני להשתמש בתרמוסטט ובגופי חימום סגוריםצמר סלעים נבחר כחומר עקשן. חוץ מזה, המכשיר אינו שונה מתנור חשמלי עם אמפל לבנים.

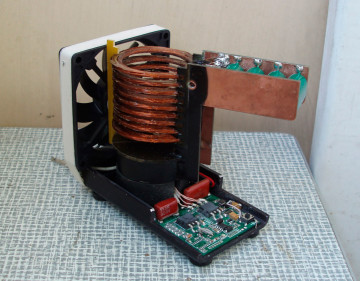

תנור אינדוקציה מופל

במכשירים כאלה, המתכת נמסה תחת השפעת טמפרטורות גבוהות, אשר נוצרות בעת מעבר זרם חשמלי דרך סולנואיד או ליבה (משרן).

הגוף המחומם ממלא את תפקידו של סליל משני. התקני אינדוקציה משתיקים להתחמם תוך כמה שניות.

יֵשׁ אפשרויות שונות יצירת תנור אינדוקציה בבית. במקרה הפשוט ביותר, השתמשו במוט נחושת לספירלה, ממיר ריתוך (גנרטור חשמלי), ציוד בקרה ומדידה, חוטים, מסופים לחיבורם.

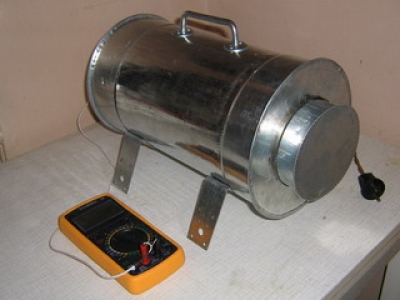

הכנת תנור אפייה חשמלי במו ידיכם

בואו ניקח בחשבון את בנייתו של תנור אמפל קטן. המכשיר יחובר לרשת עם מתח 220 וולט.

בחירת חומרים

החומרים לייצור המכשיר זמינים בחנויות לחומרי בניין ובמחלקות חשמל. כדי ליצור תנור אמפל, תצטרכו:

• מְכוּסֶה עַלִים פְּלָדָה עוֹבִי 2-3 מ"מ (2 מ"ר);
• פלדה מגולגלת עם קטע "פינה" (3 מטר);

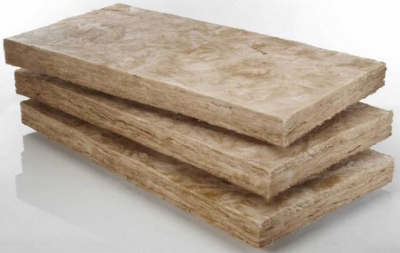

• חומר מבודד חום (צמר בזלת);
• חרסית אש לְבֵנָה, 12 חתיכות;
• טיט (5-7 ק"ג);
• תרמוקפל כרומל-אלומל;
• צינור קרמי עבור תרמוצמד;
• סְלִילִי ניכרומה;
• צינורות פיברגלס לבידוד חוטי הסליל והתרמוקפל.

בבחירת חומרים, הם מונחים על ידי אֵיכוּתעמידות בחום, יכולת לעמוד בחימום וקירור מהירים. על מנת שהמופל ישרת זמן רב, אסור לקחת לבנה שנמצאת בשימוש מספר שנים.

הכנת הכלים

להכנת משחה מטיט תצטרכו דלי של עשרה ליטר ומיקסר. בעת ערבוב התמיסה, יש להשתמש במסכת נשימה. הדרושים להתקנה כלי וציוד בנייה:

• מכונת ריתוך;
• מקדחה חשמלית;
• בולגרית;
• סט מקדחות קרביד ומתכת;
• כלי עבודה של יצרן תנורים: פטיש-מעדר, כף, מרית קטנה, סרט מדידה;
• כלי חשמל: צבת, צבת, צבת אף עגול, סרגל מתכת, מברג רגיל ומברג פיליפס.

הוראות שלב אחר שלב

תהליך העבודה כולל הצעדים הבאים.

• לסמן ולחתוך יריעת פלדה. חותכים את חלקי המארז וחלקי הדלת.
• המארז מרותך והדלת.
• הם ריתוכים לגוף צירים להרכבת הדלת והמנעול.
• מטיט ליצור פתרון (לפי ההוראות שעל האריזה).

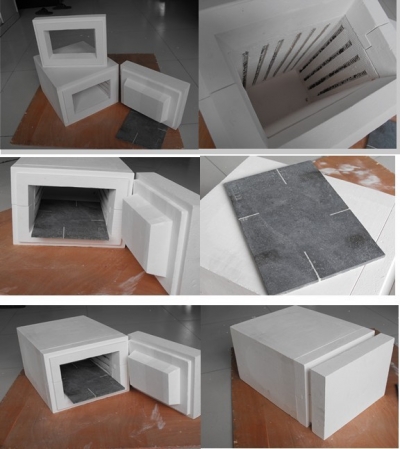

• מלבנים הם מרכיבים דגם של הכיריים, וקביעת היכן תונח הספירלה.
• בלבנים חריצים נעשים בעזרת מקדחה להנחת הספירלה. מקדח קרביד משמש לעבודה.
• קֶרֶן הפרופיל נחתך בעזרת מטחנה ומרותך ממנו המסגרת ללבנים.
• בתוך המסגרת הנחת אמפל של לבנים (על תמיסת מלט).
• בַּנָאוּת יבש במשך 3-4 ימים.
• בקירות המפל בחריצים הנחת ספירלת ניכרומהלאחר קידוח חור בלבנים, המגעים מוציאים החוצה.
• על התרמוקפל לשים צינור קרמי והגנה מפני פיברגלס.
• הם עושים את זה בתוך אמפל עם מקדחת קרביד חור עבור התרמופלסט והכנס אותה בתוך החדר.
• מיקומי פלט של אנשי קשר מצופה בתמיסת טיט.
• לְעַמְעֵם יבש למשך 1-2 ימים.

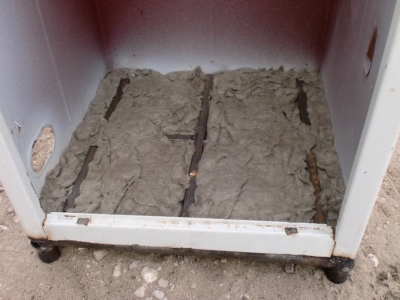

• על הדופן האחורית של המארז להניח שכבה של צמר סלעים.
• בתוך המארז להתקין אגזוזהוא מונח על מעמד מתכת כך שהכיריים הכבדות לא ידחוס את שכבת צמר הגפן שמתחתיה.
• עם מקדחת מתכת בתוך מארז לקדוח חורים, הוציאו את המגעים של הסליל והתרמוקפל החוצה.
• הרווח בין המפל למעטפת צר ממולא בצמר בזלת.
• שִׁכבָה צמר בזלת מונח בדלת ולהדק בעזרת חוט ניכרום.
• הדלת מותקן על המארז, הם שמו מנעול.
• הם מנסרים חתיכת לבנה מחימר אש בגודל של הדלתבמהלך הירי, הוא ממוקם בתוך האזיקון שלפני הדלת.

כיצד לחבר כראוי תנור עמום למקור חשמל

אם אין לכם ניסיון בעבודה עם מכשירי חשמל, עדיף לפנות לחשמלאי מקצועי. כדי לחבר את המכשיר לרשת צריך לרכוש:

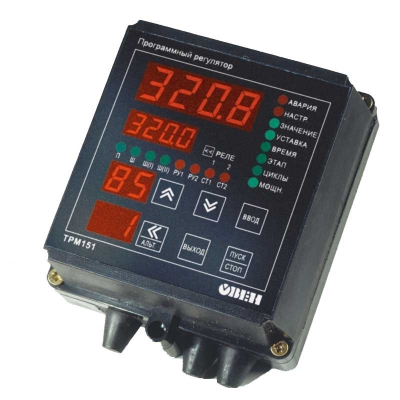

• תֶרמוֹסטָט;
• בלוק מסוף גדול עשוי מפלסטיק עמיד בחום;
• בלוקי הדקים קטנים עשויים פלסטיק עמיד בחום לחיבור חוטים;
• מגען (מתנע אלקטרומגנטי);
• כבל חשמלי דו-גידי;
• תקע חשמלי;
• מעטפת לוח חשמל סטנדרטית.

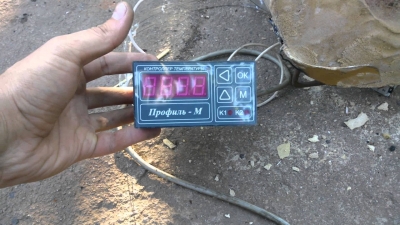

עבור תנור זה שנבחר תרמוסטט חד-ערוצי M-1-K, אשר מווסת את טמפרטורת תא העבודה עד 1300 מעלותהמכשיר מסוגל לפעול על פי לוח זמנים מורכב, בעזרתו ניתן לקבוע את זמן וטמפרטורת החימום.

לאלמנט יש 7 שקעי חיבור (שני טרמינלים לחוטי חשמל, שניים לחיבור צמד תרמי, שלושה לממסר)המכשיר נשלט על ידי ארבעה כפתוריםכאשר התרמוסטט דולק, נורית החיווי דולקת. המכשיר מגיע עם שני סוגריים להרכבה בפאנל והוראות מפורטות לחיבור.

התקנת הבלוק

הבלוק נמצא בהתקנה בסדר הבא.

• מגעי התרמוקפל והסליל מבודדים באמצעות בלוקי הדקים. להתחבר עם חוטים דו-גיטיים.
• לכבל החשמל לחבר את התקע.
• במגן הם מהדקים תרמוסטט, מגען ובלוק הדקים גדול.
• לתרמוסטט דרך מגען ובלוק הדקים חבר את התרמוקפל, סליל האפל, כבל החשמל עם התקע.

תנור אמפל חשמלי הוא חובה מקורקעים.

קשיים ובעיות אפשריות בעת יצירת תנור

קשיים מתעוררים בעת ייצור המכשיר עם בחירת חומר ו התקנה של מערכת בקרת טמפרטורהחומרים שנבחרו בצורה שגויה מובילים להרס מהיר של המפל. לכן, חלק מהאומנים, כדי לחסוך כסף, משתמשים בלבנים באיכות נמוכה, בטיט חרסית-חול במקום בטיט אש. זה מוביל לסדקים במפל ולאובדן חום.

אפל סדוק אטום זמנית בתמיסה של חרסית אש. יש להסיר את התא ולהחליפו בחדש.

אם אתה אופה להתחבר לרשת ללא תרמוסטט, הטמפרטורה במפל אינה מבוקרת. זה מוביל נזק למוצרים הדורשים צריבה בטמפרטורה נתונה. כדי לפתור את הבעיה, יש לרכוש תרמוסטט וציוד חשמלי, להרכיב את יחידת הבקרה ולחבר אותה לגופי החימום של המפל.

סרטון שימושי

צפו בסרטון שמראה כיצד להתחיל להכין תנור אמפל: אילו חומרים וכלים נדרשים, מה צריך לעשות קודם, ואילו פעולות לא מומלצות.

כיצד לבדוק את הבטיחות והאמינות של תנור ביתי

כדי לבדוק את אמינות תנור המפל, הוא נבדק. במהלך הפעלת המכשיר, נבדק בטמפרטורות נמוכות, ולאחר מכן בטמפרטורה מקסימלית. בעת הפעלת המכשיר בתוך מבנה מפסקי זרם לא אמורים להיכשל. זה מצביע על כך שהציוד החשמלי אינו מחובר כראוי.
