כדי להימנע מקפיאה בערבי חורף ארוכים: איך לבנות תנור הולנדי במו ידיכם?

תנור הולנדי - נגיש ואמין שיטת חימום בית פרטי כאשר לא ניתן להתחבר לתקשורת אספקת גז. בניית תנור הולנדי אינו דורש חישובים מורכבים וחומרים יקרים.

תנורים הולנדיים עשויים מלבנים ויש להם מידות קומפקטיות בסיסים וגבהים משתנים.

מאפיין נפוץ של תנורים הולנדיים הוא עקרון הנחת הלבנים, המאפשר התקנת מספר תעלות ארוכות לזרימת עשן בתוך גוף התנור. מאפיין זה מבטיח העברת חום גבוהה על ידי הגדלת הזמן שלוקח לעשן להסתובב בתוך הכיריים.

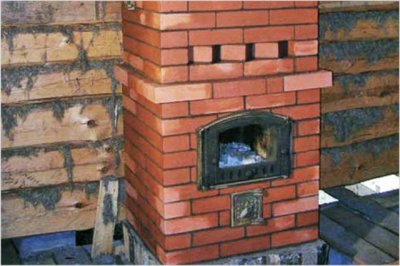

תנור הולנדי עשוי מלבנים

התנורים ההולנדים קיבלו את שמם ממקום המצאתם. עיקרון הנחת תנורים זה שימש לראשונה בהולנד במאה החמש עשרהנשים הולנדיות הופיעו בשטח האימפריה הרוסית בתקופת שלטונו של פיטר הראשון וְכֵן הָלְאָה המחצית השנייה של המאה התשע עשרה הפכו למכשירי החימום הנפוצים ביותר במוסקבה ובסנט פטרסבורג.

הוֹפָעָה

מראה התנור ההולנדי קשור לתכונות של תצורה ודפוס התקנה מסוימים.

גובה התנור תלוי באורך הנדרש של תעלות זרימת העשן ומשתנה ממטר וחצי ועד מספר קומות.

במהלך קיומו של התנור ההולנדי, בוצעו תוספות שונות לעיצובו, שהגבירו את יעילותו או הוסיפו תכונות חדשות.

שינוי נפוץ מאוד של תנורים הולנדיים הם כיריים עם דוודים מובנים חימום מים. ישנן תוכניות בנייה עם מערכות מובנות כיריים או קמינים.

תכונות עיקריות

בין המאפיינים העיקריים של תנורי הולנד הם:

• נוכחות חובה קֶרֶן.
• צורה מלבנית של תיבת האשתכונה זו הופכת את התנור לקל יחסית להתקנה - אין צורך לתכנן ולבנות קמרון מקושת מורכב.
• זְמִינוּת לפחות שלושה יורדים ו שלושה תעלות זרימת עשן עולותבהתאם לתכנון, גוף התנור עשוי להיות מצויד ב עד שתים עשרה זרימת עשן.

• גובה משתנהבהתאם למספר הקומות של הבניין, ניתן לבנות תנור הולנדי רב קומות. יישום תוכנית כזו מאפשר חימום של קומות בודדות.

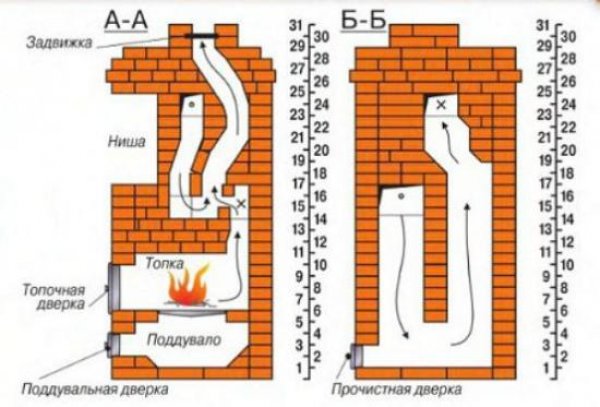

תמונה 1. תרשים המציג את תנועת החום בתוך התנור: א - מבט צד, ב - מבט אחורי. הסדר מוצג מימין.

זנים ושינויים

ישנם מספר שינויים נפוצים של תנורים הולנדיים:

• חימום (קלאסי)אופטימלי לחימום מבנים למגורים שטח קטן.
• בצורת כיפההם נבדלים על ידי הממדים הקומפקטיים ביותר, דפוסי הנחת קיימים מאפשרים בניית תנורים הולנדיים מיניאטוריים. חתך משולש עבור מיקום בפינה.
• הַסָקָההפעולה מבוססת על עקרון זרימת האוויר הכפויה. אופטימלי עבור מבנים עם תקרות גבוהות.
• הַסָקָה עם דודי חימום מיםהם משמשים כאשר אי אפשר למקם את התנור בחלק המרכזי של הבית. התקנת תנור הולנדי עם דוד חימום מובנה מתבצעת. במטבח או במסדרון, ולאחר מכן מותקן מעגל החימום.

בנוסף לשימוש בתנור ההולנדי כמבנה חימום גרידא, ישנן אפשרויות ציוד נוסף תנור עם כיריים, אח או ספסל כיריים. לשם כך, חשוב לבצע את התיקונים הנדרשים בתכנית הבנייה שנבחרה בשלב ההכנה. ניתן להשתמש בתוכניות מוכנות הזמינות לציבור.

חימום כיריים הולנדיות

עקרון הפעולה של הכיריים ההולנדיות הקלאסיות הוא להגדיל את זמן זרימת העשן בתוך הגוף על ידי התקנת תעלות זרימת עשן מפותלות. לפני היציאה לארובה, העשן מהדלק השרוף מעביר את האנרגיה התרמית שלו לגוף. הכיריים פועלות כ... כמצבר חוםחום מצטבר בגוף ומשמש באופן שיטתי לחימום המקום.

בנוסף למאפייני העיצוב הכלליים, ההבדלים בין תנורי הולנד לסוגים אחרים של תנורים משתנים בהתאם למבנה ולנוכחות של ציוד נוסף. ההבדל טמון הן ביעילות והן במערך הפונקציות.

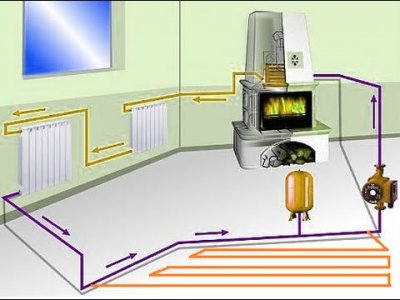

עם דוד חימום מים

עקרון הפעולה של תנורים הולנדיים עם דוד חימום מים מובנה דומה לגרסה הקלאסית.

נוכחות של מעגל חימום מגביר את היעילות תנורים על ידי הבטחת פיזור אחיד של אנרגיה תרמית בתוך המקום המחומם.

התנור הופך ממקור חום המייישם את עקרון חימום האוויר לגוף מרכזי מערכת חימום נוזלית.

איך לבנות תנור הולנדי במו ידיכם. הוראות שלב אחר שלב

בניית תנור הולנדי בעצמך דורשת גישה זהירה והקפדה על ההוראות.

קריטריונים לבחירת פרויקט ביתי

ישנן תוכניות רבות ושונות לבניית תנורים הולנדיים ברשות הציבור. הבחירה בתוכנית מסוימת, קודם כל, תלוי באזור מתחם מחומם, גובה תקרה ותדירות שימוש. בשלב הראשוני נקבעת היתכנות ציוד נוסף ומחושבת עלות החומרים והציוד האחר.

חומרים וכלים נחוצים

כדי ליצור תנור הולנדי תזדקקו לחומרים הבאים (כמות החומר תלויה בדוגמה שנבחרה) ולכלים:

לבניית היסודות

• מוֹנוֹלִיטִי צַלַחַת;

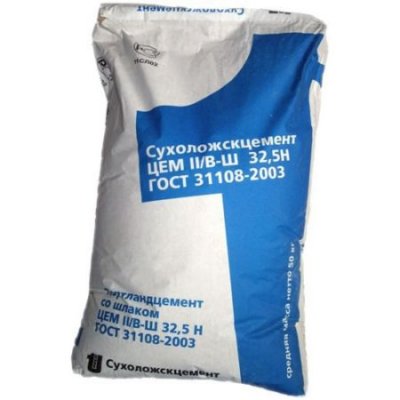

• יָבֵשׁ מֶלֶט;
• תִגבּוֹרֶת;
• מַתֶכֶת חוּט;
• יריעת קירוי.

המלט לבנייה מורכב מ

• מִן חול נהר, אשר יש לנפות מראש; נוכחות של אבנים קטנות וזיהומים אחרים אינה מקובלת;
• מִן חימר בנייה;
• מִן מַיִם.

גוף התנור דורש

• אָדוֹם לבני קרמיקה גודל סטנדרטי;
• לבנים חסיני אש גודל סטנדרטי;
• חוט אסבסט;
• דלתות עבור תיבת האש ובור האפר;
• סָרִיג לְגַרֵר;
• ניקוי דלתות ותפסים;
• צינור הארובה.

כלים נחוצים

• לְנַפּוֹת;
• כַּף;
• לִבחוֹר לחיתוך לבנים;
• יְכוֹלֶת לתמיסה ומים;
• מכשירי מדידה: סרט מדידה, פלס, מרובע, אנך.

איך לבנות יסוד

המשימה הראשונה בעת בניית תנור הולנדי היא בניית יסוד; שטחו צריך להיות מעט גדול יותר משטח בסיס התנור.

במיקום הנבחר הסימון מתבצע.

כיסוי הרצפה מוסר, חופרים בור עוֹמֶק מחצי מטרמלט מעורבב תמיסה ביחס 1:3:4 (מלט, מים וחול בהתאמה).

הוא מונח בבור שנחפר לוח מונוליטי, זה נשפך מעל שכבת טיט צמנט.

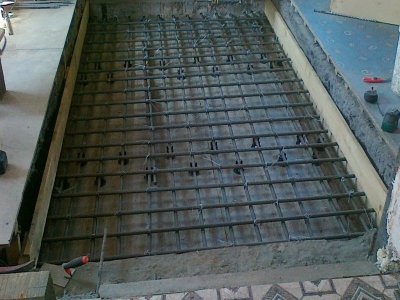

בהפקה תִגבּוֹרֶתהחיזוק מונח ברשת כאשר המרחק בין המוטות הוא בגבול 100-120 מ"מבצמתים של החיזוק, המוטות מותקנים אנכית, ולאחר מכן המסגרת המתקבלת קשור עם חוט.

את החלק הנותר של התמיסה יוצקים. משטח היסוד מפוזר בבטון יבש ומפולסהבסיס שנוצר מתקשה בפנים שבעה ימים.

הכנה לבניית התנור

לאחר שבוע, תוכלו להתחיל להכין את ההולנדים אובן.

ממה להכין טיט לבנייה

הכנת התמיסה דורשת השרייה ראשונית. חֶרֶס במים. לאחר מספר שעות, מסננים את המים הנותרים, מערבבים את החימר עם חול בפרופורציות שוותלאחר מכן הוא נוסף מַיִםהנפח שלו צריך להיות שווה ל החלק השמיני נפח התערובת המתקבלת.

עבודה עם הקרן

הכנת היסודות כרוכה בהבטחה איטום: הבסיס המוגמר מונח פעמיים עם יריעת קירוי. לאחר מכן יוצקים שכבת חול בעובי של לא יותר מ-50 מ"מ. החול מפולס בהתאם לקריאות המפלס.

סדר שורות. סכימת הנחת

הלבנים מונחות לפי הסדר בהתאם לתבנית ההנחה שנבחרה.

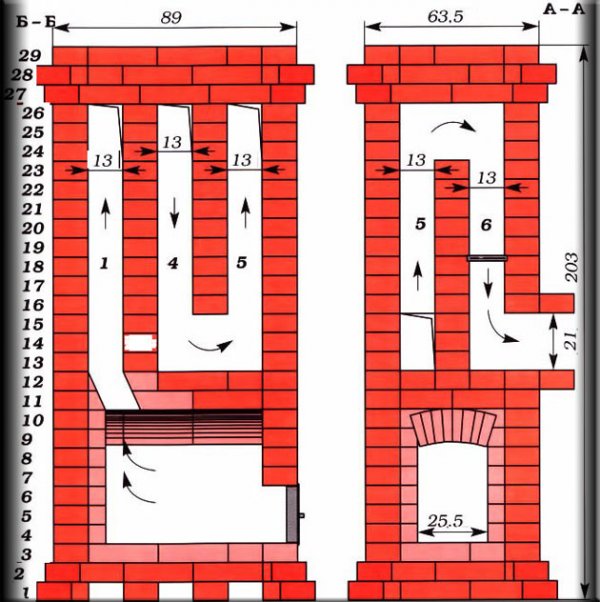

תמונה 2. שרטוט של תנור הולנדי עם הסדר והמידות המצוינים משמאל. ב - מבט צד, א - מבט קדמי.

התרשים עשוי להיות שונה בגרסאות שונות:

• שורה אחת מונח מלבנים רגילות על גבי יסוד מוכן. לאחר בדיקת המפלס, הלבנים ממולאות בשכבה דקה של טיט.
• שורה שנייה — הלבנים מהודקות בטיט. דלת בור האפר מותקנת. ההנחה מתבצעת בהתאם לתכנית פריסת השורות.
• שורה שלישית מונח מלבני חרסית אש. הסורג ממוקם בין השורה השלישית והרביעית.
• שורה רביעיתהלבנים מונחות על הקצה. דלת תא האש קבועה. הלבנים של הקיר האחורי מונחות ללא טיט. צעד זה יאפשר להסיר את הלבנים מאוחר יותר לצורך ניקוי הכיריים.
• שורה 5ההנחה נעשית באותו אופן כמו בשורה הקודמת, אך הלבנים מונחות שטוחות.
• שורה 6הלבנים מונחות על הקצה.
• שורה 7הלבנים מונחות שטוחות, אך הקיר האחורי מונח על הקצה. השורות הבאות מונחות שטוחות.
• שורה 8צנרת תיבת הבעירה, דלת התא סגורה. לבני האש מעל תיבת הבעירה משופעות.
• שורה 9הלבנים מועברות לקיר האחורי. החל מהשורה העשירית, לא נעשה שימוש בלבני חרסית אש.
• שורה 10יסודות הארובה מונחים.
• שורה 11התקנת השסתום.
• שורה 12התקנת צינור הארובה. צינור המתכת מובא אל הגג, מבוצע בידוד תרמי. הגובה המינימלי של הצינור מעל הנקודה הגבוהה ביותר של הגג הוא 500 מ"מ.

לאחר ההנחה, התנור ההולנדי המוגמר מתייבש עֲבוּר תקופה של שבועייםדלתות התנור חייבות להיות פתוחות. בדיקת רוח האוויר מתבצעת על ידי שריפת נייר בתוך תא האש. אם פועלים לפי הטכנולוגיה, העשן ייצא דרך הארובה.

הגימור החיצוני של המכשיר עשוי מאריחים קרמיים או מזוגגים; ניתן לצבוע או לטייח את פני השטח של הכיריים.

תמונות בשלבי בנייה שונים

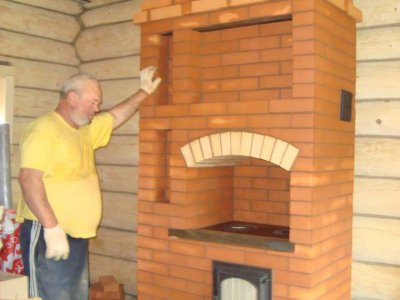

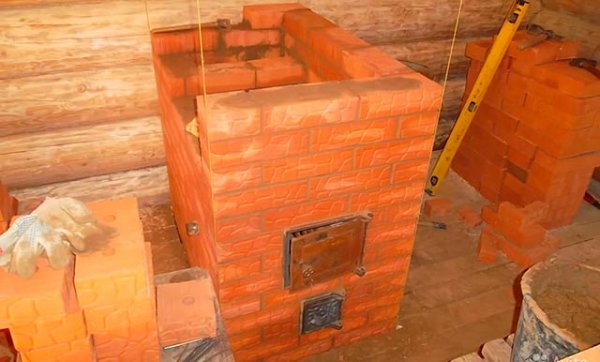

תמונה 3. הבנייה בעיצומה, 12 שורות הוצבו והתנור חצי מוכן.

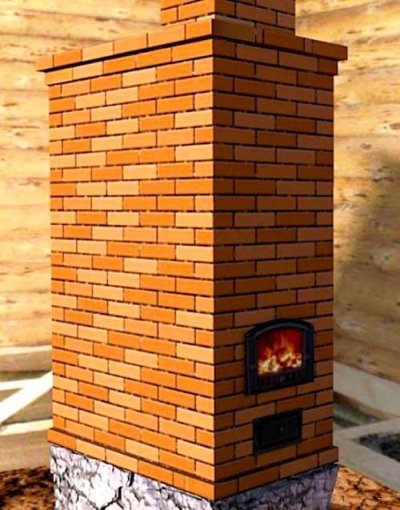

תמונה 4. גרסה אפשרית של העיצוב המוגמר. ניתן לעצב את התנור ברוחב ובגובה קטנים לפי הצורך.

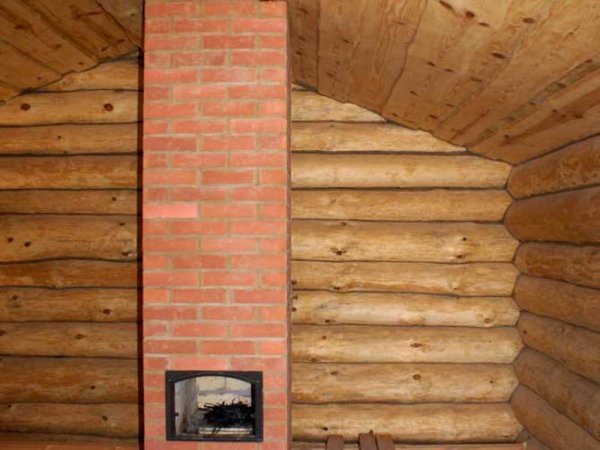

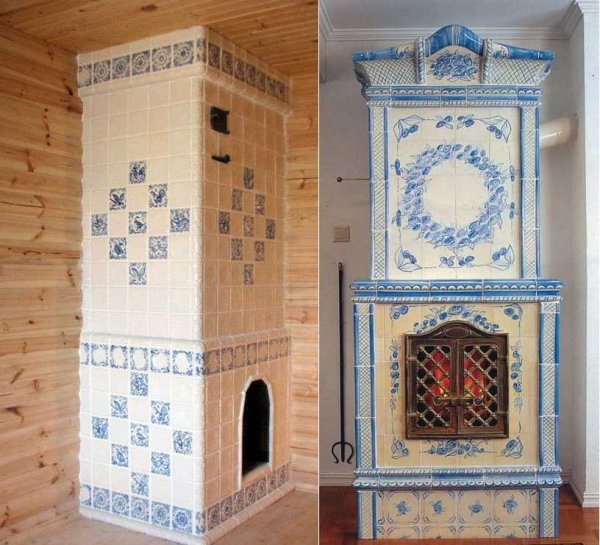

תמונה 5. השלב האחרון הוא גימור. לדוגמה, תנורים הולנדיים עם אריחים (אריחי קרמיקה, סוג של אריחים) נראים יפה מאוד.

סיבוכים אפשריים

למרות פשטות המכשיר, בניית תנור הולנדי דורשת מיומנויות תיאורטיות ומעשיות בתחום זה. אומן חסר ניסיון יכול לעשות טעות בכל שלב - החל מבחירת תוכנית מתאימה ועד לרכישת חומרים והנחה ישירה. מחיר הטעות יכול להיות גם... פגמים חיצוניים קלים, ו תקלה הולנדי אובן מוכן.

תנורים הם מקורות סכנה מוגברים. כל טעות שנעשית במהלך הבנייה כרוכה בהתרחשות של סיכון לבריאות ולחיים בני משק הבית. ערובה ליעילות גבוהה ובטיחות תפעול של תנורים הולנדיים היא עבודות החישוב וההתקנה המבוצעות על ידי מומחים מוסמכים.

יתרונות של תנורים הולנדיים

לתנורים הולנדיים יש מספר יתרונות שאין להכחישה, ביניהם הבולטים ביותר: קצבי העברת חום גבוהים, המבטיחה טמפרטורת רקע נוחה.

נשים הולנדיות נבדלות על ידי קומפקטיותן ו לתפוס שטח קטן, דבר קריטי מאוד עבור חללים קטנים. עיצוב התנורים ההולנדיים פשוט, והבנייה לא דורש עלויות משמעותיות.

ישנן תוכניות ושינויים רבים המאפשרים לך לבחור את האפשרות הטובה ביותר בהתאם לתנאים הקיימים, להעדפות אישיות וליכולות של בעל הנכס.

מִקוּם

ללא קשר לאיכות הבידוד התרמי, מקורות איבוד החום העיקריים הם פתחי חלונות ודלתות. עקב נסיבות אלה, יש למקם תנורי הולנד במרחק מקסימלי מחלונות ודלתותעמידה בתנאי זה מבטיחה את מצב הפעולה האופטימלי של התנור ואת יציבות רקע הטמפרטורה הנוח בחדר.

אבל אם יש דוד חימום מים מובנה, גורם זה הופך ללא רלוונטי בשל העובדה שהעברת החום העיקרית תתבצע לא דרך האוויר, אלא דרך מעגל החימום.

סרטון שימושי

סרטון המציג שלב אחר שלב ועם הסברים כיצד לבנות תנור הולנדי באמצעות מודל תלת מימדי.
