אוטומטי או ידני: כיצד להחליט על מילוי מחדש של מערכת החימום?

מערכת החימום מוזנת על ידי כדי להפחית את אובדן המים ברתמה. המכשיר מורכב ממספר רכיבים אשר פועלים זה עם זה. רוב המכשירים פועלים באופן אוטומטי, אם כי גם ידניים נפוצים.

הזנת מערכת חימום דוד מאספקת המים: מה זה?

השימוש ברתמה מוביל ל הפחתת כמות נוזל הקירור בתוכו. החלל הפנוי מתמלא באוויר, ויוצר פקקי תנועה. כתוצאה מכך, הציוד מתחמם יתר על המידה, מה שגורם לתקלות.

מים אובדים במצבים הבאים:

• במעגל פתוח, הנוזל מתאדה במיכל ההתפשטות.
• פתח האוורור גם מסיר אדי מים.
• כאשר מנגנון ההגנה מפני התחממות יתר מופעל, נוזל הקירור משתחרר.
• ישנם כמה סדקים בלתי נראים בכריכה.
• הצינורות מתכסים באבנית או בחלודה.

כדי להימנע מבעיות, הם משתמשים בחימום מאספקת המים. ברוב המקרים, זה עובד באופן אוטונומי, מודד את נפח המים הנוכחי וממלא מחדש את החסר. בדרך זו, הלחץ הסטנדרטי של המערכת משוחזר. לשם כך, אספקת מים קרים או נוזל מיוחד, מאוחסן במיכל אחסון.

איך לעשות את זה: דיאגרמת הזנה או החזרה

התהליך פועל באחת משתי דרכים:

1. כוונון ידני מתבצע במערכות קטנות, מכיוון ששינויי הלחץ בהן קטנים יותר. האחרונים נקבעים על ידי מד לחץ. לאחר זיהוי סטייה מהנורמה, פתחו את שסתום ההזנה והמתינו עד לשחזור הערך.
2. התקנה אוטומטית מעבדת נתונים באופן עצמאי ונוקט בצעדים לפתרון הבעיות.

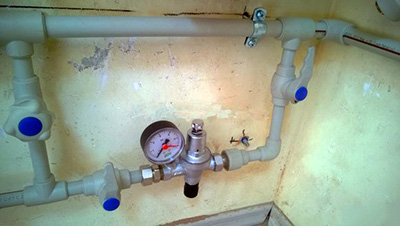

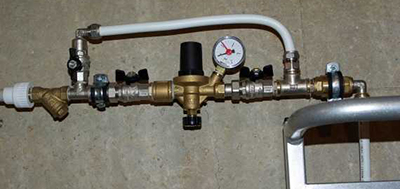

תמונה 1. סכימה של התקנה אוטומטית של תחנת הזנה של מערכת החימום, הנתונים מעובדים באופן אוטומטי.

ההבדל טמון ב אין צורך לנטר את הקריאות, אך עקב הפעולה המתמדת של המכשיר, צריכת החשמל עולה.

אלמנטים של המכשיר

מערכת ההזנה מורכבת מ חמישה חלקים המחוברים זה לזה.

מַפעִיל

מבנה הרכיבים תלוי בשיטת הבקרה. בידני, שסתום אחד משמש לשינוי אספקת המים. באוטומטי, ממוקמים מספר התקני בקרה.

האפשרות הקלאסית ביותר היא שני שסתומים (כיבוי ובקרה) ומפחית. הם משמשים הן במערכות מכניות והן במערכות אלקטרוניות.

הציוד עם התקני בקרה תלוי גם הוא בהתאם לסוג החימום.

יש לכוונן את המפעיל. רמת הלחץ המינימלית נקבעת בו באמצעות שסתום המותקן בחלקו העליון. לאחר בחירת הסף הנדרש, המיקום קבוע באמצעות אום נעילה. כוונון נכון מתאפשר על ידי מֶטֶר, מובנה בתוך המנגנון.

לאחר שהבחינה בתקלה בחימום, הממברנה משחררת את הקפיץ, אשר דוחף את המוט. האחרון משנה את גודל החור המאפשר למים להיכנס לצנרת. נרמול הלחץ מחזיר את הרכיבים למיקומם המקורי.

שסתום בדיקה

משמש להפרדת מים ונוזלי חימום. אחרת יש סיכון:

• זיהומים חיידקיים;
• התפשטות קורוזיה מהצנרת לאספקת מים קרים או חמים;

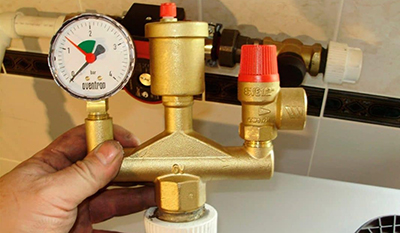

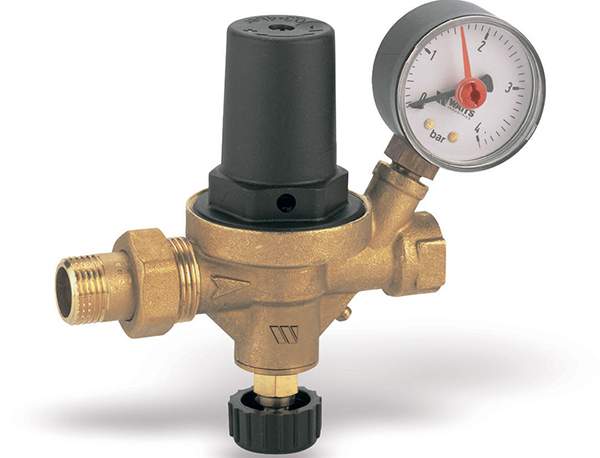

תמונה 2. שסתום אל-חזור Watts Alimat ALMD 1/2 BP עם מד לחץ, הכרחי להפרדת נוזל חימום ממי ברז.

• הפחתת יעילות הדוד עקב עומס מוגבר ואובדן לחץ.

שסתום בדיקה עוזר למנוע בעיות כאלה. הוא מותקן בחלק האחורי של המפעיל. חלק ממערכות ההזנה כוללות מַצעֶרֶת. הוא מותקן במפחית. מכשירים מודרניים מסופקים עם מפסקים המותקנים לפני השסתום.

מפחית בדוד

המפחית משמש לפתיחת הזרם לצנרת. הוא ממוקם על צינור החזרת הדוד. בשל הלחץ הנמוך, נוזל הקירור נכנס בקלות למערכת.

אם הפרויקט כולל התקנת משאבת סירקולציה, אזי האחרונה מותקנת במקום השני.

אחרת זה אפשרי התרחשות תקלות, מה שמוביל לשיבוש של מערכת החימום כולה.

מצבר, משאבה ידנית ואוטומטית

במהלך הפעלת מערכת חימום מים, מגיעה נקודה שבה הלחץ עולה על הרמה הרגילה. זה קורה כאשר נוזל אובד והחלל מתמלא באוויר. כדי להחזיר את הפעולה הרגילה, משתמשים במשאבה המפצה על החוסר באמצעות אספקת מים קרים.

חלק מהמכשירים כוללים מיכל אחסון, שבו, במידת הצורך, מאוחסן נוזל הקירור. מנגנונים כאלה מאפשרים לך לתקן את בעיית הלחץ בכל הצנרת, כולל אספקת מים קרים.

משאבות מחולקות ל שני סוגים:

1. ידניים דורשים מיקום מעל מיכל ההרחבה. זה נקרא מונטאז' כבידה.
2. אוטומטיים משתמשים במצברים הידראוליים המחוברים לממברנה. החיבור נשמר תחת לחץ.

אבל יש גם מכשירים אנכיים שאינם כוללים מיכל אחסון. הם ממוקמים בבאר עם מים.

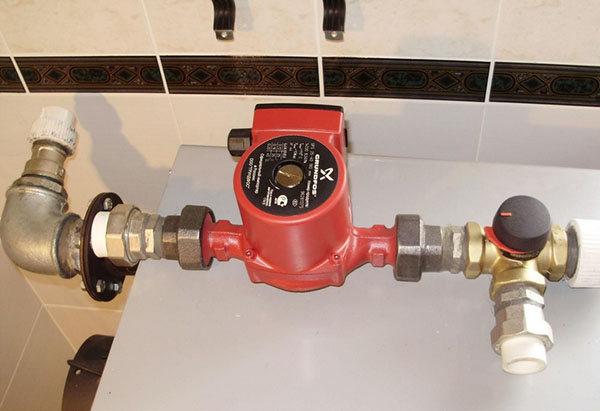

תמונה 3. משאבת Grundfos אוטומטית במערכת איסוף חימום עם מצבר הידראולי, המחוברת לממברנה.

מסנני מים

הכרחי להגנה על המכשיר מפני לכלוך וזיהומים המגיעים עם מים קרים. בשימוש שני סוגים:

1. הראשונים נחוצים כדי להסיר פסולת.הם ממוקמים במפעיל כדי למנוע חדירת חלקיקי לכלוך למערכת.
2. השניים מבצעים ניקוי כימי של הנוזל., פירוק חלקיקי מלח מוצקים.

יש לבדוק את שני הסוגים מעת לעת את התפקוד שלהם ואת מידת הזיהום.

חישוב צריכת המים בתחנת ההזנה

זהו שם כללי למערכת כולה.

הם כוללים את החלקים המפורטים ומוכנים לשימוש מיד לאחר ההתקנה.

בתחנות יש גם משאבה מובניתרוב המכשירים פועלים במצב אוטומטי, מה שקובע את העלות הגבוהה.

המחיר הממוצע של היחידה הוא 25 אלף רובל.

במערכת פתוחה

לרתמה כזו יש בדרך כלל חיבור מובנה מיכל התפשטות, מותקן בחלק העליון של הצינור הראשי. הוא מנטר את טמפרטורת המים, ומשנה את הנפח כאשר הלחץ משתנה. כדי לקבוע את מפלס נוזל הקירור, צינור בקרה מוצא מהמכשיר. בנקודה הקיצונית של האחרון, א שסתומי סגירהבתכנון כזה, מתקבלת הגנה מפני דליפת מים העולה על קצב הזרימה הממוצע.

הזנת המערכת כוללת שלושה מרכיבים:

1.

   שסתום כדור, משמש להעברת נוזל טכני מאספקת מים לחימום;
2. מסננים להגנה מפני חלקיקי לכלוך, חיידקים ומלחים;
3. שסתום בדיקה, המונעת כניסת נוזל קירור לברז מי השתייה.

כדי לחשב את המערכת, יש לחשב את הממוצע צריכת מים חמים עם מקדם של 1.2. זה מוגבר ב-0.75% הקיבולת בפועל של הצינורות וכל הרכיבים הסמוכים.

אם המגרשים ממוקמים יותר מ-5 ק"מ ממקור האנרגיה, אז צריכת הנוזלים המחושבת עולה ב-0.5%.

סוג סגור

במערכות סגורות אלה, בניגוד למערכות פתוחות, הרתמה תמיד נמצאת תחת לחץ גבוהזאת בשל הקושי בכוונון ידני של מפלס הנוזל. לכן, משתמשים במפעילים עם בקרה אוטומטית.

כאשר הם מזהים אובדן מים, הם ממלאים אותו מחדש. למרות שחידוש כזה פועל באופן עצמאי, מעת לעת יש צורך לבדוק את מצב המסננים והשסתומיםכמו כן, יש צורך להתקין מד לחץ כדי להציג את הלחץ בפועל במהלך הבדיקה.

כדי לחשב, חשבו את הקיבולת בפועל של כל אספקת המים ומצאו 0.75% מהאינדיקטור שהתקבל. בדומה למערכות פתוחות, עבור אזורים הממוקמים יותר מ-5 ק"מ, התוצאה מצטמצמת עד 0.5%.

הַתקָנָה

התקנת ההזנה אפשרית לאחר ביצוע השלבים הבאים:

• המקום עם הלחץ הנמוך ביותר נמצא ברתמה. בדרך כלל נקודה זו ממוקמת ליד יחידת המשאבה.
• כדי למנוע ערבוב של נוזלים, קנו חיזוק נוסף.
• כדי להגן מפני הצפה, נרכשת משאבה שנייה.

בעת בחירת מכשיר, עליכם להתמקד בגודל הבניין. עבור דירות או בתים קטנים, מספיקה הזנה פשוטה עם הזנה או חזרה עם מקדם הידבקות קטן. מכשירים כאלה מוגנים מפני אבנית, מה שמגדיל את חיי השירות.

ההתקנה נראית כך:

• עד לנקודה של לחץ מינימלי לחגורה הם הכניסו שסתום.
• עבור מערכות מכניות להשתמש בעגורן, אשר ממוקם בין אספקת המים הקרים לחימום.
• לאחר בדיקה התקנת משאבת הגברה, אם מתגלה לחץ דם גבוה מהרגיל.
• כדי להגן על המזון מפני מים הם מתקינים שסתומי סגירה.
• חבר את מד הלחץ.

נוֹזֵל לרָדִיאַטוֹר

כדי למלא את המערכת בחומר כזה, יש צורך לשפוך ידנית את הנוזל מדלי או מיכל לתוך שסתום הניקוז. האחרון ממוקם על כל צינור כ-T או במקום תקע.

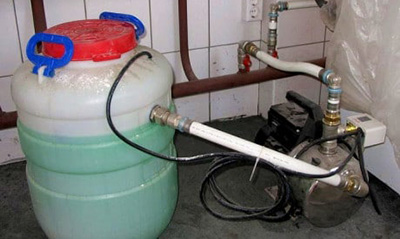

למילוי, חברו את משאבת הצלילה לשסתום, והורידו את הקצה השני לתוך מיכל עם נוזל לרדיאטור. לאחר מכן נקו את המערכת מאוויר.

הלחץ ברתמה עולה עד אטמוספרה וחצי, מפחיתה בהדרגה לאחד. התהליך חוזר על עצמו עד לקבלת המדד הרצוי, אשר מנוטר על גבי מד הלחץ.

סרטון שימושי

צפו בסרטון לקבלת ייעוץ ממומחה המסביר כיצד ובמה ממלאים את מערכת החימום.

ניקוי המכשיר

כדי להסיר חומרים עודפים יש צורך:

•

  הכינו בידוד.
• פתחו את רכיב הבקרה.
• הסר את הבורג, לאחר מכן הסר את המכסה.
• החלף את המחסנית.
• הרכב את המכשיר והגדר אותו מחדש.

המסננים מנוקים בנפרד. מֵכָנִי, בהתאם למידת הזיהום, יש לשפשף בעזרת מברשת מתכת באמצעות חומרי ניקוי ביתיים. כִּימִי, ברוב המקרים, יש צורך להחליף.
