לזה נועד מיכל התפשטות במערכת חימום.

מיכל התפשטות הוא מרכיב חובה ברשת חימום אוטונומית, המבטיח את יעילותו פעולה בטוחה וללא הפרעות.

הֶתקֵן מייצב את לחץ הדם במעגל, מקבל עודפי נוזל קירור.

זה מגן על רשת החימום מפני הפסקות ובלאי מוקדם מדי.

מטרת מיכל ההתפשטות במערכת החימום

נפחם של חומרים נוזליים עולה בעת חימום. מכיוון שמים הם נוזל בלתי דחיס, אפילו חימום קל מוביל לעלייה בלחץ במערכת חימום אטומה.

כדי לפצות על עודף נוזל קירור ברשת החימום, מותקנים מיכלי התפשטות. הם מבצעים את הפונקציות הבאות:

• סילוק עודפי מים כאשר מחומם;
• החזרת הנוזל למעגל כאשר הִתקָרְרוּת;
• תַחזוּקָה לחץ יציב ברשת החימום על ידי ויסות נפח נוזל הקירור;
• הגנה על כל רכיבי מערכת החימום מזעזועים הידראוליים;
• צבירה ומשיכה אדי אוויר, אשר מופיעים כאשר נוזל קירור מחומם.

בשביל מה זה?

כֶּרֶך קילוגרמים של מים בטמפרטורה של 20 מעלות צלזיוס - 1.002 דציליטר³ (ל), כאשר מחומם עד 90 מעלות צלזיוס זה הולך וגדל ב-3.4% ומגיע ל-1.036 ליטר.

במהלך מחזור הדם 200 ליטר ההבדל בנוזלים יכול להיות 6.8 ליטר. עבור רשת חימום סגורה, מדובר בכמות ניכרת ולא ניתן יהיה להפיץ אותה דרך הצינורות.

כדי לפתור את הבעיה, מותקן מיכל הרחבה - מיכל מיוחד המחובר למערכת באמצעות שקע אחד.

במהלך החימום, הלחץ בתוך המעגל מפוצה נפח המיכלעודפי מים מופנים לתוכו, וכאשר הוא מתקרר, הם חוזרים למערכת במהירות.

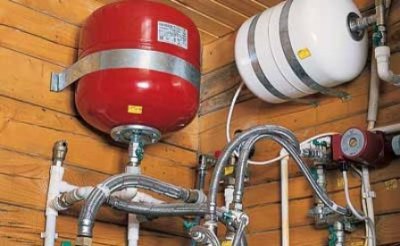

סוגי טנקים

מיכלי התפשטות לרשתות חימום נבדלים בצורתם, בעיצובם ובגודלם הפנימי.

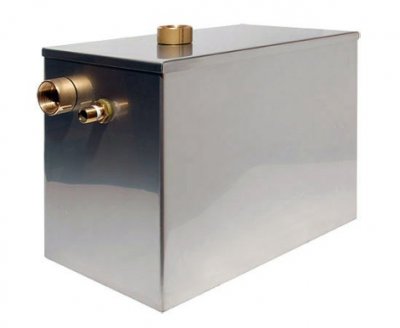

ציוד מסוג פתוח

מדובר במיכל מלבני או גלילי עם חלק עליון פתוח, שבו תמיד ניתן להוסיף מים במידת הצורך. לרוב, מיכלים כאלה עשויים מ יריעת פלדה ובידוד חום. הם מותקנים ברמה העליונה ביותר של רשתות חימום עם סירקולציה טבעית.

העיצוב כולל את האלמנטים הבאים:

• יְכוֹלֶת גדלים שונים;
• צינור הכניסה לאספקת נוזל קירור;
• צינור מוצא להחזיר מים;
• צינור בקרה, מניעת הצפה.

החסרונות העיקריים של מיכלי התפשטות פתוחים הם גודלם הגדול, נטייתם לקורוזיה, הצורך להוסיף מים וניטור מתמיד.

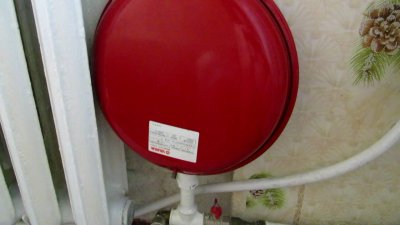

מנגנון סגור ותפקידיו

מתאים לרשתות חימום בהן תנועת נוזל הקירור מסופקת על ידי משאבות. חיצונית זה נראה כך מיכל סגלגל או כדורי סגור עם צינור הסתעפות לחיבור לרשת החימום ופטמה בצד האחורי. בתוך המיכל מותקנת קרום, המפריד בין החלל לשני תאים: אחד מלא בגז (אוויר או חנקן), השני מיועד ל נוזלים.

אם אין חימום של המעגל, המיכל ריק, כאשר הטמפרטורה עולה, עודפי נוזל הקירור מופנים למיכל, ומעלה את הלחץ בתא אחר. כאשר פרמטר זה מגיע רמה מקסימלית, השסתום מופעל וגז עודף משתחרר. בעת הקירור, הנוזל נדחס ונדחק חזרה למעגל. כל התהליכים מתרחשים באופן אוטומטי.

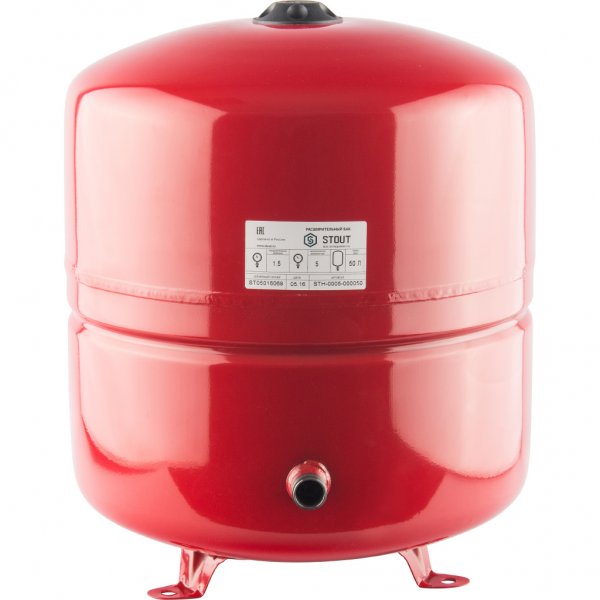

תמונה 1. מיכל התפשטות סגור, נפח 50 ליטר, פלדה, ללא ממברנה ניתנת להחלפה, יצרן - "סטאוט".

מכשירים סגורים זמינים ב שתי גרסאות עיצוב.

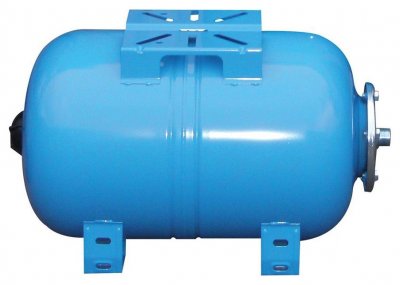

עם דיאפרגמה להחלפה עם אוגן

המאפיינים העיקריים של התקני הרחבה מסוג זה:

• מים אינם באים במגע עם דפנות המכשיר, ונשארים בתוך חלל הממברנה, ובכך מבטלים את הסיכון להתרחשותם. קורוזיה וזיהום של נוזל הקירור.
• אפשרות להחלפה תא אלסטי דרך אוגן, מקובע באמצעות ברגים.
• בעלי אינדיקטורים גבוהים לחץ אולטימטיבי, מאשר דגמים עם דיאפרגמה שאינה ניתנת להחלפה.
• ביצוע אופקי ואנכי — נוח למיקום בחדרי דוודים בתצורות שונות.

עם ממברנה קבועה

החלל הפנימי מחולק לשניים עם דיאפרגמה בוטיל אלסטית, אשר מחוברת בחוזקה לדפנות החדר.

בתחילה, כל החלל תפוס על ידי גז, ולכן הממברנה נלחצת כנגד הדפנות. במהלך החימום, נוזל נכנס למיכל, הגז נדחס והלחץ עולה.

מים באים במגע ישיר עם המשטח הפנימי, דבר היוצר סיכון לקורוזיה. כדי למנוע הרס מתכת, ציפוי מוחל על פנים דפנות המיכל. ציפוי עמיד בפני לחות.

היתרונות העיקריים של מכשירים עם ממברנה שאינה ניתנת להחלפה הם מחיר סביר ומגוון אפשרויות עיצוב.

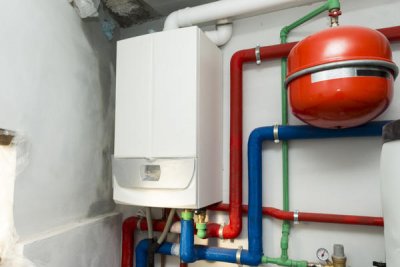

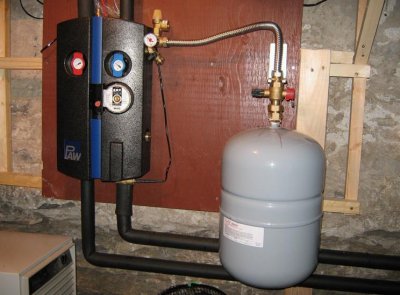

מותר להתקין ציוד הרחבה סגור קרוב לדוד החימום - בצד צינור כניסת המשאבה.

כיצד לחשב את נפח המיכל

לֶאֱכוֹל שתי דרכים תַחשִׁיב. רֵאשִׁית — הפשוט ביותר, נותן ערכים משוערים. הנפח הכולל של נוזל הקירור במחזור מחושב, לאחר מכן 10% ממספר זה. הנתון המתקבל יתאים לנפח מיכל ההתפשטות.

שְׁנִיָה השיטה מדויקת, אך נדרשים הנתונים הבאים לחישוב:

• פ_{מקסימום} ו-P₀ — לחץ הקביעה המקסימלי והמינימלי האפשרי במערכת הנדרש להפעלת רשת החימום.
• ג — נפח נוזל קירור (סה"כ).
• ה — מקדם ההתפשטות של נוזל העברת החום; עבור מים, הוא נלקח מקדם 0.04, עבור נוזלי קירור - בחר לפי הטבלה.

האינדיקטורים מוחלפים בנוסחה:

V= (E×C ×(Pmax+1))/(Pmax+P0)

מומלץ לעגל את הערך המתקבל כלפי מעלה, שכן אם אין נפח מספיק, העודף יוסר לביוב דרך שסתום החירום.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד פועל מיכל התפשטות וכיצד לבחור את המתאים.

למה יש צורך בשסתומי בטיחות?

עם הנפח המינימלי המותר של מיכל ההרחבה, משאבת החימום תידלק לעתים קרובות יותר, ההסתברות לירידות לחץ ברשת החימום תגדל. מתכוונן שסתומי בטיחות יגביר את אבטחת המערכת.

שימו לב ל ביצועי הממברנהעמידות והיגיינת החומר, עמידות בפני דיפוזיה. כמו כן, יש לקחת בחשבון את אורך החיים המוצהר של היצרן ואת טווח טמפרטורות ההפעלה.
