התקן ותרשים של יחידת חימום המעלית: מדוע יש צורך במכשיר זה?

יחידת המעלית משמשת ל הפחתת טמפרטורת נוזל הקירור, נכנס לחדר המחומם.

מכשיר זה חשוב מאוד בבנייני דירות, שבהם דוודים מחממים מים לערכים מוגזמים.

מהי יחידת מעלית?

המכשיר הוא משאבה הממוקמת ב מעגל חימום. הוא מורכב מתא מים, מפזר ושסתום תלת-כיווני. הוא בהכרח משלים שסתומי סגירה וחיישן חום.

יחידת המעלית נועדה לפטור את המערכת מלחץ עודף ולאזן את טמפרטורת המים בין הצרכנים.

נוזל הקירור יוצא מחדר הדוודים, מחומם מעל 100 מעלות, דבר שאינו מקובל על פי חוקי הבנייה והתקנות. המכשיר מאפשר לנוזל להתקרר לערך מקובל, ולאחר מכן הוא מפזר אותו לאורך הצנרת.

המעלית מספקת גם:

• הגנה על צרכנים מפני כוויות, המתקבל על ידי נגיעה ברדיאטורים חמים.
• הגנה על צינורות מפני לחץ עודף.
• אפשרות שימוש בצינורות העשויים מ פלסטיק ופולימרים.

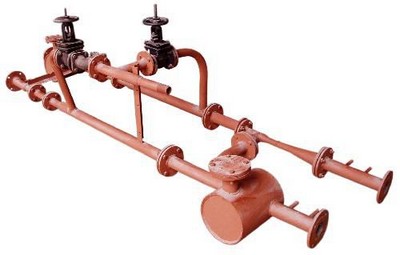

התקן יחידת מעלית

הנוזל נכנס תא מקדים מכשירים מהדוד. ליד המצלמה מותקנת מַרסֵס, שאליו מחובר ענף ההחזרה.

מהאחרון דרך שסתום תלת-כיווני חלק מהמים נעים כלפי מעלה לקירור. חומר העבודה מהדוד מתקרר לטמפרטורה הנדרשת, ולאחר מכן החדר המקדים מעביר אותו הלאה.

לתפקוד תקין, כל חלק במערכת מצויד שסתומי סגירהחיישן טמפרטורה מותקן גם בתא המקדים שבו הזרימות מעורבבות.

רכיבי יחידת המעלית מבצעים שתי פונקציות: קירור מים, אשר גם מפחית את הלחץ על הצינורות; תנועה מאולצת של נוזל דרך המערכת, מה שמייתר את הצורך בהתקנת משאבת סירקולציה.

תרשים סכמטי של אלמנטים

התוכנית הכללית מוצגת בתמונה הבאה.

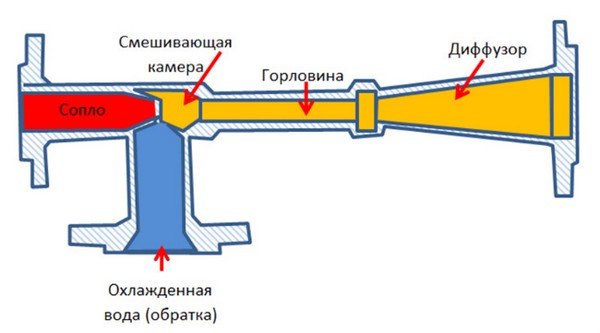

תמונה 1. תרשים המציג את המבנה הכללי של המעלית וחלקיה החשובים.

עקרון הפעולה

העיצוב דומה משאבת סירקולציה, המסוגל לעמוד בטמפרטורות ולחצים גבוהים. המעגל כולל גם שסתום המאפשר ערבוב מים מצינורות האספקה ​​וההחזרה.

עקרון פעולה:

1. הנוזל מסופק מ גוף החימום לתוך תא הקדם.
2. מים מועברים למעגל דרך מַרסֵסהאחרון מאזן מראש את מחוון הטמפרטורה של החומר.
3. בדרך חזרה המים נכנסים טי הידראולי, שדרכו חלק מהנוזל חוזר לתא. זה הכרחי כדי לקרר את הראש החם.

יתרונות

למכשיר יש את התכונות החיוביות הבאות:

•

  התקנה ותפעול הם הרבה יותר רווחי יותר דרכים אחרות להורדת הטמפרטורה.
• הִזדַמְנוּת ערבוב מי שפכים עם מים מתוקים מפחית את כמות נוזל הקירור הכוללת במערכת.
• חלקים מסוימים במכשיר מופעלים על ידי הידראוליקה, אך יחד עם זאת יעיל.
• עלות נמוכה מכשיר, חוסר באספקת חשמל או דלק.
• התקנה קלה.

פגמים

המעלית אינה מסוגלת לווסת את טמפרטורת המים המסתובבים במערכת בין הדוד למכשיר ישירות. ניתן לפתור בעיה זו. בשתי דרכים:

1. להגדיל את קוטר הצינורות, אשר יוביל לשינוי מבנה מלא של מערכת החימום.
2. להפחית את עוצמת החימום של הדוד, אשר עלול לשבש את החימום של חלקים מרוחקים של המבנה.

שתי האפשרויות אינן רצויות., דבר המצביע על חוסר שלמות היחידות. בנוסף, מתבצעים חישובים מדוקדקים למיקום המכשיר. וגם הפרש הלחצים בין צינורות האספקה ​​​​והחזרה נלקח בחשבון.

סרטון שימושי

צפו בסרטון כדי ללמוד על המטרה והתפקודים של יחידת חימום המעלית.

מַסְקָנָה

השימוש במעליות הולך ופוחת בהדרגה, שכן יש להן השפעה משמעותית חסרונותויש להם גם תחליף בדמות מיקסרים מודרניים, בעלי התכונות הטובות ביותר. המכשירים עדיין בשימוש משום שהם זולים וקלים למדי להתקנה.
