הבתים החמים ביותר הם אלה של מתמטיקאים: חישוב ההספק הנדרש של משאבת סירקולציה לחימום

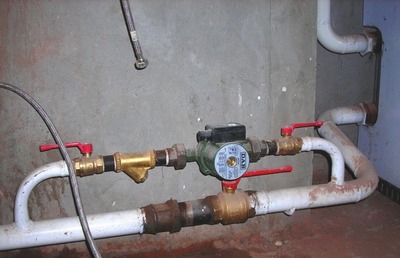

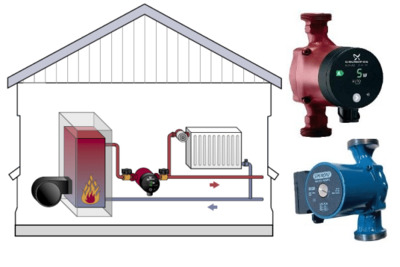

משאבות סירקולציה למערכות חימום הן מכשירים אשר נוזל הקירור מונע דרך כל הרשת במהירות נמוכה, המבטיחה פיזור אחיד של מים חמים על פני הרדיאטורים.
זהו היתרון העיקרי של המשאבה, אשר מאפשר לך לחמם את כל החדרים בבית, ללא קשר למרחק לדוד החימום.
היתרונות כוללים:גודל ומשקל קטנים, מהירות סיבוב מתכווננת, אפשרות חיבור לאוטומציה של חימום, הפחתת צריכת אנרגיה עקב שימוש יעיל במוביל חום.

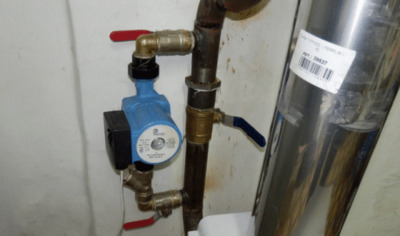

מהי קיבולת משאבת הסירקולציה הנדרשת לחימום?
זהו אחד המאפיינים הטכניים העיקריים לפיהם נבחרת היחידה.
כשאנחנו אומרים כוח, אנחנו מתכוונים ביצועים מכשיר שמציין נפח נוזל הקירור שנשאב משאבת סירקולציה למשך תקופה מסוימת (נמדד במטר מעוקב/שעה).
כדי לבצע את החישוב תצטרכו שני פרמטרים דוד חימום:
- כּוֹחַ;
- הפרש הטמפרטורה בין נוזל הקירור מהדוד לבין כניסתו אליו (במעגל ההחזרה).
נוסחת חישוב
כך נראית הנוסחה:
Q=0.86R(tפ-tר), איפה:
- ש — ההספק או הביצועים של משאבת הסירקולציה.
- ר — חום נדרש לחצר (נמדד בקילוואט).
- טפ — טמפרטורה לאחר דוד החימום.
- טר — טמפרטורת נוזל הקירור בכניסה ליחידת החימום.
פרמטר "R" - קיבולת החימום של דוד החימוםזה מחושב על סמך היחס: לכל 10 מ"ר שטח החדר המחומם נצרך 1 קילוואט אנרגיה תרמית תוך התחשבות בכך גובה התקרה בבית לא עולה על 3 מטר.
לדוגמה, אם האזור המחומם הוא 100 מ"ר, כלומר, לחמם את זה צריך דוד של 10 קילוואטזה יתאים לפרמטר "R". אינדיקטור זה הוא ערך טבלה והוא נדרש. המצוין בדרכון יחידת חימום.
טמפרטורות «תפ"ו"ר"גם הם ערכי דרכון. בדודי חימום סטנדרטיים רֵאשִׁית — טווח טמפרטורות מ-90 מעלות צלזיוס עד 95 מעלות צלזיוס, השני - מ-60 מעלות צלזיוס עד 70 מעלות צלזיוס.
אפשרויות חישוב
הפרמטר "R" נקבע לא רק על ידי היחס המצוין לעיל. ישנן דרכים אחרות לקבוע אותו.
באירופה
במדינות אירופה עושים את זה בפשטות. לשם כך הם כבר דורשים ערכים סטנדרטיים, גילה באופן אמפירי:
- עֲבוּר קָטָן בבתים פרטיים צריכת האנרגיה התרמית היא (R) — 100 וואט/מ"ר;
- עֲבוּר דירות מרובות בתים - 70 וואט/מ"ר;
- עֲבוּר מבני תעשייה — 30-50.
עבור אזורים צפוניים
הסטנדרטים האירופיים הנ"ל מתאימים רק לאזורים רוסיים בעלי אקלים מתון. לכן, עבור אזורים צפוניים, נעשה שימוש בפרמטרים אחרים, אשר קבועים ב SNiP "רשתות חום" מספר 2.04.07-86.
- עבור בתים, שמספר הקומות שלו אינו עולה על שתיים, ההספק התרמי הספציפי של דוד החימום הוא 173-177 וואט/מ"ר.
- עבור בתים בגובה יותר משתי קומות אינדיקטור זה משתנה בטווח מ-97 עד 101 וואט/מ"ר.
כוח תרמי בבתים עם דרגות שחיקה שונות
מבנים חדשים שנבנו וכאלה ש נמצאים בשימוש במשך שנים רבות, בעלי תכונות רבות. בעת בחירת ציוד חימום, נלקחת בחשבון מידת הבלאי של המבנה.
אחרי הכל, בבתים שנבנו לפני שנים רבות, לא נעשה שימוש בטכנולוגיות מודרניות, הקשורים לבידוד של מבנים נושאי עומס, חזיתות וגגות. לכן, יש להם אובדן חום גדול יותר, מאשר בבניינים מודרניים. מכאן הדרישות המוגברות לבחירת דוודי חימום, משאבות סירקולציה ורדיאטורים, שתפקידם העיקרי הוא יצירת תנאי מגורים נוחים בתוך הבית.
שולחן לחדרים שונים
הטבלה מציגה את ההספק הדרוש לציוד חימום לחימום נפח מסוים של חדרים בבתים חדשים וישנים, תוך התחשבות בכך הפרש טמפרטורה (tפ-tר) יהיה 30 מעלות צלזיוס.
| הספק תרמי, קילוואט | נפח בבתים ישנים, מ"ק | נפח בבתים חדשים, מ"ק |
| 5 | 60-100 | 70-150 |
| 10 | 130-230 | 150-300 |
| 20 | 250-450 | 320-600 |
| 30 | 450-650 | 650-1000 |
| 40 | 650-900 | 1000-1300 |
| 50 | 900-1100 | 1300-1600 |
| 100 | 1700-2200 | 2600—3300 |
| 200 | 3500-4500 | 5000—6500 |
תכונות חישוב עבור מערכות ביתיות פרטיות
כוח תרמי של מערכת החימום הממוקמת בבית פרטי, תלוי בנפח החלל המחומם.

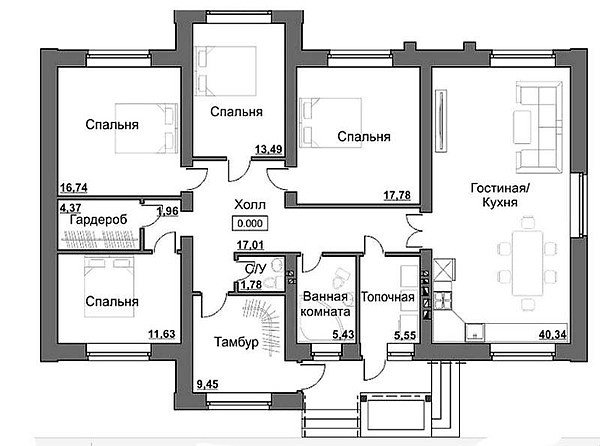

תמונה 1. דוגמה לתוכנית לבית פרטי בן קומה אחת. כדי לחשב את נפח החדר המחומם, עליכם לדעת את שטח החדרים.
בהתבסס על ערך זה, נמצא כוח הדוד, ובהתאם, משאבת הסירקולציה. במקרה זה, היעילות של השני נלקחת כבסיס להספק של הראשון. כלומר, R=Q.
תְשׁוּמַת לֵב! החישוב מבוסס על נפח כל חדר מחומם. אחרי הכל, בבתים פרטיים גובה הנחלים יכול להיות יותר מ-3 מטר, ולא בהכרח זהה בכל חדר. משמעות הדבר היא שהיחס המוצע לעיל (10 מ"ר - 1 קילוואט) אינו מתאים לביצוע חישובים מתמטיים.
בבתים פרטיים משתמשים בפרמטרים אחרים:
- אם הבית לְבֵנָה, זה לכל 1 מ"ק יש להשקיע את השטח 34 וואט אנרגיה תרמית.
- אם הבית נבנה מבלוקים מבטון, אז היחס הוא: 1 מ"ק - 41 וואט
סרטון שימושי
צפו בסרטון כדי לראות כיצד לחשב את ההספק הנדרש של משאבת סירקולציה.
מה קורה אם מחשבים בצורה שגויה
לֶאֱכוֹל שני מצביםהראשון הוא שהכוח של משאבת הסירקולציה התברר כ גבוה בהרבה מהנדרש. במקרה זה יקרה הדבר הבא:
- מהירות מוגברת של נוזל הקירור, מה שאומר שהוא לא יוכל לפלוט את כמות החום הנדרשת דרך הרדיאטורים, בהתאמה. יחזור לדוד בטמפרטורה גבוהה יותר. זה משפיע על הפעולה התקינה של ציוד החימום.
- תשלום יתר עבור המכשיר עצמו. ככל שהביצועים גבוהים יותר, כך העלות גבוהה יותר.
- עלויות תפעול גבוהות יותר, במיוחד התשלום עבור חשמל שנצרך.
המצב השני הוא כוח לא הוערך כראוי.
- המהירות נמוכה מהנדרש, כלומר כמות האנרגיה התרמית הנדרשת לא יסופק לרדיאטורים הרחוקים ביותר מהדוד.
- הדוד יתחמם יתר על המידה.
לכן זה מאוד חשוב לבצע חישובים בצורה מדויקת קיבולת משאבת הסירקולציה תוך התחשבות בקיבולת דוד החימום.
