התקנה נכונה נדרשת לעבודה איכותית! התקנת מיכל התפשטות במערכת חימום

כאשר הטמפרטורה במערכת החימום עולה, הלחץ בדוד ובמעגל עולה באופן משמעותי. זאת בשל תכונת הנוזל לגדול בנפחו בעת חימום.

מכיוון שמערכת החימום אטומה, זה עלייה בנפח מובילה לקרעים בצנרת או לכשל בדוד.

למרבה הצער, התקנת שסתום לניקוז נוזלים עודפים אינה פותרת בעיה זו, מכיוון שכאשר הקירור יקטן, נפח נוזל הקירור יקטן, ואוויר ייכנס למערכת.

מנעולי אוויר משבשים את זרימת הדם ברשת, ומילוי מחדש קבוע של המערכת בנוזל חדש אינו נוח ויקר, מכיוון שקל הרבה יותר לשמור על הטמפרטורה מאשר לחמם מחדש את המים הקרים שהתקבלו. מיכלי התפשטות הפכו לפתרון לבעיות כאלה. מיכלי הרחבה אלה מחוברים למערכת החימום באמצעות צינור אחד, ו לייצב את פעולת המעגל עקב לחץ עודף במיכל ובנפחמכשירים כאלה משתנים בגודלם בהתאם לסוג מערכת החימום. צורותיהם מגוונות מאוד, החל מצילינדרים קלאסיים ועד לטאבלטים מודרניים.

היכן מותקן מיכל ההתפשטות?

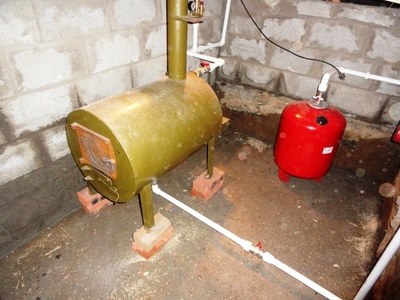

בחירת מיקום למיכל ההתפשטות תלוי הן בסוג מעגל החימום והן בתפקודי המיכל עצמו. המיכל ממוקם כך שהוא מפצה ביעילות על התפשטות הנוזל.

ניתן אפילו להתקין מספר טנקים, זה חל על בתים פרטיים, כדי לייצב את פעולת הרשת.

בנוסף לפיצוי על התפשטות עקב עלייה בטמפרטורה (במעגלי חימום סגורים ופתוחים כאחד), מיכלי התפשטות משלימים גם את מיכלי ההתפשטות הסטנדרטיים של דודי גז וקולטים נוזלים עודפים ברשת.

במערכות חימום פתוחות, במקומות בהם יש מגע ישיר בין נוזל הקירור לאוויר, המיכל מותקן בנקודה הגבוהה ביותר של מעגל החימום של הבית. נפח המיכל צריך להיות לא פחות מ-10% נוזלים. לרוב, מבנים כאלה מוזנים באמצעות כוח הכבידה עם נפח גדול של נוזל במחזור, ולכן נוח יותר למקם אותם בעליית הגג.

אם זה לא אפשרי, חלקם התקנת טנקים מתחת לתקרה, לא רחוק מדוד הגז הרצפה. זה נוח, שכן גישה קלה יותר למיכל מאפשרת לפקח כל הזמן על הפונקציונליות שלו, אבל למכשיר כזה יש גם צד שלילי, שכן הוא מקלקל את פנים החדר.

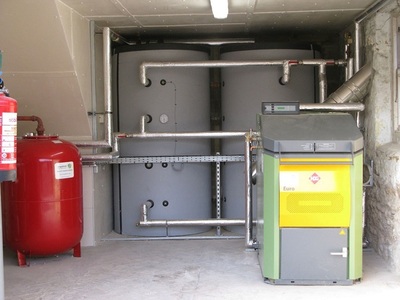

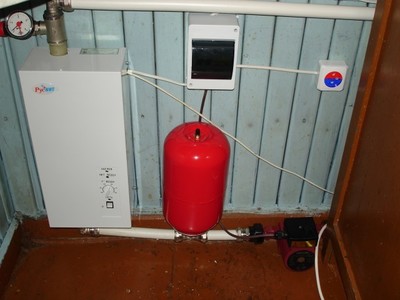

באשר ל מערכות מסוג סגור — מיקום מיכל ההתפשטות אינו משנה כלל. לרוב, מיכלים מותקנים בחדר הדוודים או בחדר אחר בו נמצאים שאר גופי החימום. בבתים קטנים, בהם המקום מוגבל, מיכלים מותקנים ישירות במטבחים, ליד הדוד.

תכונות התקנה

1. פעילויות הכנה. לפני תחילת העבודה, הדוד מנותק מרשת החשמלהם גם סוגרים את אספקת המים ומנקזים את כל הנוזלים מהמערכת.

   בדרך כלל, צינורות פוליפרופילן משמשים לחיבור חלקי המערכת; הם מרותכים בעזרת מלחם מיוחד עם אביזרים נוספים בצורת צימודים ופינות לאביזרים.

   עדיף לקחת את ה"אמריקאי", היתרון שלו הוא שניתן להסיר בקלות את המיכל במידת הצורך. "אמריקאי" מורכב משני חלקים: אחד מחובר להברגה שעל מיכל ההרחבה, השני לראשון. לאחר מכן הצינור מולחם לחלק השני. כדי להבטיח את אמינות חיבור האביזר למיכל, מורחים חומר איטום בצורת משחה או פשתן על ההברגה, האביזר מאובטח להברגה בעזרת מפתח ברגים.

2. התקנת צינורות. לאחר הוצאת המים מהרשת, הצינורות מולחמים ומונחים, הקפידו להוסיף שסתום סגירה, אשר יאפשר לכם לבצע עבודות מונעות או אחרות על המיכל בעתיד מבלי לנקז לחלוטין את הנוזל.
3. חיבור המיכל. לאחר חיבור אום האיחוד למיכל, הוא ממוקם במיקום שנבחר מראש כך ש כך שמיכל ההתפשטות יהיה נגיש בחופשיות תמיד.
4. לפני הפעלת המערכת, יש לוודא בדוק את מסנן המים, שטוף אותו והחלף אותו במידת הצורךמחסנית המסנן הראשית מוחלפת.
5. לְהַשִׁיקלאחר תיקון כל האלמנטים, נסו להפעיל את המערכת, למטרה זו מלאו אותה במים והפעילו את הדוד.

בעת ההתקנה, עליך לפעול לפי כמה כללים:

• אל תתקינו את המיכל קרוב לקירות או במקומות שקשה להגיע אליהם;
• גובה ההר הוא כזה, כדי שתוכלו להגיע בקלות לשסתום אוֹ שסתום סגירה;
• על צינור הסתעפות של המיכל צינורות או אביזרים לא צריכים ללחוץ;
• אסור להניח את צינור האספקה במעבר על הרצפה או מעל הראש;
• אם המיכל ממוקם בעליית הגג, מומלץ לעטוף אותו בבידוד;
• לארגן את העודף, אחרת מים עלולים להציף את התקרה במקרה של תקלה.

כיצד להתקין ולאבטח כראוי מיכל בסוגים שונים של מערכות חימום

ישנם עקרונות ספציפיים להתקנת מיכלי התפשטות עבור סוגים שונים של מערכות חימום.

איך לשים פתוח

מערכת חימום פתוחה היא כלי יחיד בעל צורה מורכבת שבו מתרחשת זרימת נוזלים טבעית. מגע עם אוויר מתרחש דרך מיכל התפשטות, אשר הוא מיכל פתוח בעל נפח גדול עם מכסה, זה נחוץ רק כדי למנוע חדירת פסולת. מיכלים כאלה מותקנים בעליית הגג ומים מתווספים מעת לעת כשהם מתאדים.

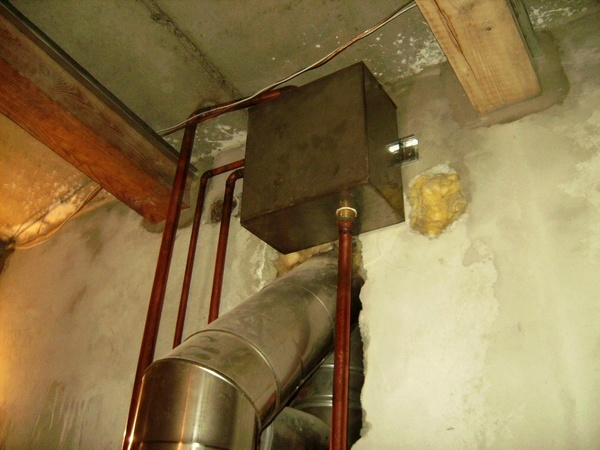

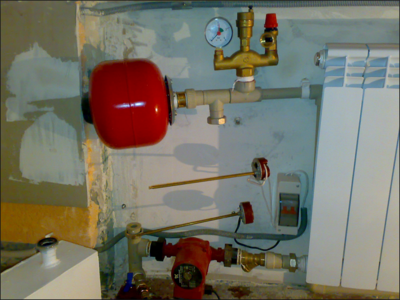

תמונה 1. מיכל התפשטות המותקן במערכת חימום פתוחה. המוצר ממוקם בנקודה הגבוהה ביותר של מעגל החימום.

מיכל ההרחבה מותקן בנקודה הגבוהה ביותר של המעגל., מכיוון שמים חמים, כמו בועות אוויר, נוטים לעלות, ונוזל הקירור מתנקז בכוח הכבידה. בהיעדר עליית גג, זוהי הנקודה הגבוהה ביותר של סעפת התאוצה של מערכת בעלת צינור אחד. המיכלים אינם מצוידים בממברנות או בשסתומי סגירה, כך שהתקנתם לא תדרוש עלויות כספיות גדולות.

כיצד להתקין בתוך חלל סגור

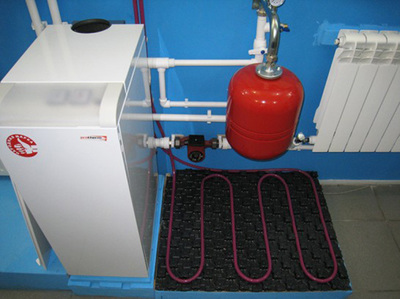

בחירת קיבולת למערכת סגורה קשה מעט יותר, כי כאן תצטרכו להסתמך על חישובים ונפח מעגל החימום. במקרה זה, המקום הנכון נבחר. יחסית לקטע של זרימת הנוזל הרגועה ביותר בתוך המעגל, ללא ערבוב זרימות או טורבולנציה. האזור האופטימלי לכך הוא מול משאבת הסירקולציה. כאן המיכל מתפקד כמפצה על התפשטות תרמית ומבלים פטיש מים.

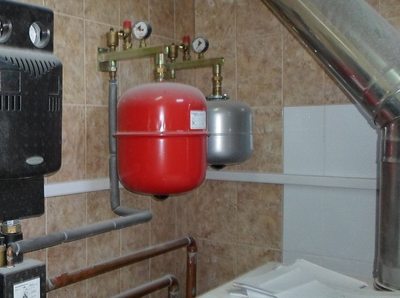

בעת התקנת מיכל התפשטות במעגל סגור, יש צורך להרכיב שסתום בטיחות, אשר ישחרר לחץ עודף. אם הדוד סופק עם מיכל התפשטות בעת הרכישה, אך לאחר ההתקנה התברר שנפחו אינו מספיק (יש לשחרר אותו לא פחות מ-10% נפח מים כולל), זה בדרך כלל מסומן על ידי הפעלה תכופה מדי של שסתום שחרור הלחץ, ניתן לרכוש מיכל נוסף ולחבר אותו במקביל לראשון.

עבור מערכת סגורה הם מיועדים מיכלי התפשטות ממברנה, אשר עדיף למקם אותם אנכית. במקרה זה, נוזל הקירור נכנס למיכל מלמעלה, ודוחף את כל האוויר מתא המים.

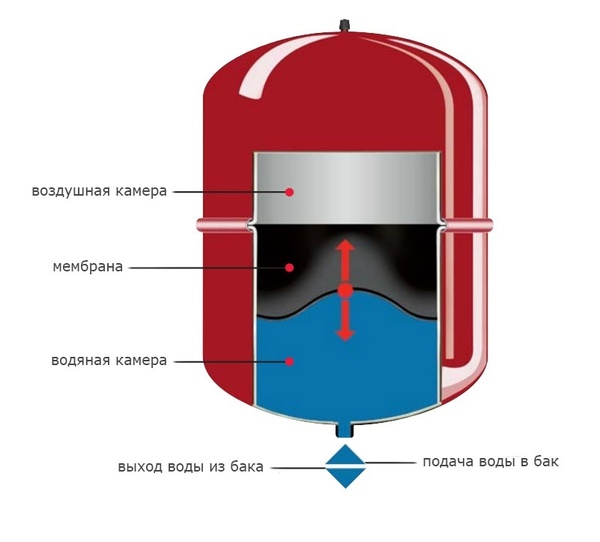

תמונה 2. תרשים של מיכל התפשטות הממברנה. החצים מראים את רכיבי המבנה.

מבנה מיכל הממברנה הוא כדלקמן: החלל הפנימי מחולק לשני חלקים המופרדים על ידי קרום אלסטי. כאשר נוזל מצטבר במיכל והלחץ עולה, המים לוחצים על הממברנה והאוויר בחלק העליון נדחס. המיקום האנכי במקרה זה נחשב אופטימלי, הוא מאפשר פיצוי קל יותר על לחץ עודף ומאריך את חיי הממברנה.

מתלי קיר

סטים סטנדרטיים לקיבוע מיכלי התפשטות לקיר יכול לעמוד במשקל של עד 50 ק"גהם כוללים סוגר או מהדק, מהדקי פלדה, דיבלים מפלסטיק וברגי פלדה. אם לא ניתן לרכוש ערכה מוכנה, החלקים להתקנה נרכשים בנפרד.

לאחר שהחלטתם על המיקום ווידאתם שהקיר יכול לשאת את משקל המכשיר, המשיכו לחיזוק. ראשית, סמנו את החורים העתידיים עבור התושבת בעזרת עיפרון. לאחר מכן קחו מקדחה (8 מ"מ) וקידוח שקעים עבור דיבליםדיבלים מוחדרים לתוך החורים והתושבת מאובטחת באמצעות ברגים. מלחציים מפלדה מושחלים דרך חורים מיוחדים בתושבת והמיכל מאובטח.

שיטות חיבור

התקן ההרחבה מחובר הן לחלקי החזרה והן לחלקי האספקה ​​של הקו הראשי.

קֶשֶׁר בחזרה נחשב אמין יותר, מאפשר למרחיב לתפקד במצב אופטימלי, וגם להפעיל את מיכל הממברנה זמן רב יותר.

בעת חיבור בחלק ההזנה הנוזל הנכנס למיכל יהיה בטמפרטורה גבוהה יותר, ובמצבים מסוימים לא ניתן יהיה למנוע כניסת קיטור למיכל, מה שיקצר משמעותית את זמן הפעולה של מיכלי הממברנה ולא יאפשר פיצוי כראוי על הלחץ.

כיצד לחבר מיכל ממברנה: תרשים. הגדרת המכשיר

לאחר עבודות ההתקנה של חיתוך המיכל לרשת הכללית, מתבצעת כוונון שלו. המשימה העיקרית היא להשיג את הלחץ הנדרש המתאים למערכת החימום. כוונון כזה חל על מיכלים מסוג סגור ו... מתבצע באופן הבא:

• לאחר התקנת המרחיב, המערכת מתמלאת במים;
• אוויר נשאב מרדיאטורים וצינורות, למטרה זו משתמשים בשסתומי מייבסקי ובברזים;
• מדוד את הלחץ (בעזרת מד לחץ) בתא האוויר של המיכל ובשאר המערכת;
• על פי הכללים, הלחץ במיכל צריך להיות 0.2 בר נמוך יותר, מאשר בשאר המעגל, הבדל זה מושג על ידי דימום והעלאת הלחץ בתא באמצעות מדחס.

אם, כתוצאה מחישובים, הלחץ במערכת צריך להיות 1.3 בר לאחר מכן, בתא האוויר של המיכל, יש להוריד אותו לערך בר אחד. זה הכרחי כדי שיופעל לחץ מספיק על "נורת" הגומי מצד המים, וכאשר נוזל הקירור מתקרר, האוויר לא יימשך פנימה. לאחר כוונון מערכת כזה, הדוד מופעל, כעת הלחץ במרחיב יגדל בצורה חלקה, ללא קשר אם הנוזל מתקרר או מתחמם.

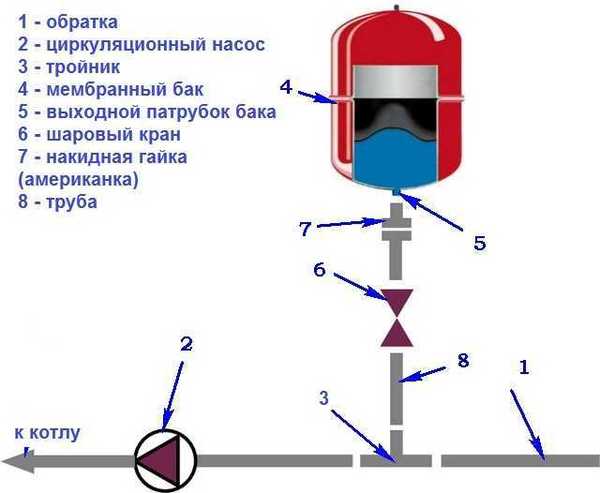

תמונה 3. תרשים של חיבור מיכל ממברנה למערכת חימום סגורה. כל חלקי המבנה מסומנים במספרים.

שגיאות המתרחשות במהלך ההתקנה

מכיוון שבעלי בתים פרטיים מנסים לעשות את רוב העבודה בעצמם, אף אחד לא חסין מפני טעויות במהלך התקנה וכיוונון של ציוד:

• איכות ירודה של הכלים הנדרשים או היעדרה.
• שימוש באטמים באיכות ירודה אוֹ חומרי איטום זולים במפרקיםשימוש בחומרים שאינם מיועדים לטמפרטורות גבוהות יגרום לדליפות כאשר הנוזל במעגל מחומם.
• התקנת המרחיב במקום בלתי נגיש.
• בחירת מיכל ללא חישוב נפח מקדים מוביל לכשל בדוד או לפעולה שגויה של המערכת.
• אי עמידה בתקני בטיחות ותקנות במהלך ההתקנה יכולת מובילה למצב חירום ומהווה סכנה לחיים.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להתקין מיכל התפשטות במערכת חימום.

המלצות כלליות

התקנת מיכל התפשטות אינה דורשת ידע מיוחד, אתה יכול להתמודד עם זה בקלות בעצמך. הבנת אופן פעולת המערכת תעזור לכם לפתור בעיות כשהן מתרחשות. אם אתם חווים קפיצות או ירידות לחץ פתאומיות הגורמות ללהבת המבער לכבות, זה יכול להיות בגלל שינוי בלחץ בתוך המיכל או דליפה במערכת החימום. במקרים אלה, תצטרכו למדוד את הלחץ ולכווננו, או לתקן את הדליפה.

בנוסף, לפני התקנת חימום בבית פרטי, בחר את סוג מערכת החימום: פתוח - עם סירקולציה טבעית של נוזל הקירור, או סגור - עם סירקולציה מאולצת באמצעות משאבה. לכל סוג יתרונות וחסרונות משלו.

מעגל חימום מסוג סגור צובר פופולריות יותר ויותר. הסיבה לכך היא שמערכת כזו קלה להתקנה, קומפקטית ויש לה כמה יתרונות תפעוליים.

בנוסף, בעזרת החישובים הנכונים, ניתן לבחור את המודל האופטימלי של מיכל התפשטות סגור, שיאפשר למערכת החימום לתפקד בצורה יעילה ככל האפשר.

בנוסף, תפקידו של המיכל במערכת החימום חשוב ביותר; לצורך פעולתו הרגילה, יש להקפיד על כללי ההפעלה. האירועים הבאים מתקיימים כל שישה חודשים:

• בדיקה מונעת לאיתור נזקים;
• מדידת הלחץ ההתחלתי של חלל הגז;
• בדיקת שלמות הממברנה.

במידת הצורך, המיכל מוסר ומתוקן.זה מאפשר לשפר את ביצועי המכשירים ולהבטיח תפקוד תקין של המערכת.
