סעפת חלוקה או מסרק לחימום - מכשיר בעל מספר מסופים שאליהם מחוברים כל ענפי המערכת.

מכשיר זה עוקב אחר מצב הלחץ, הטמפרטורה ומדדים אחרים בכל מקטע של המערכת.

המכשיר הפשוט ביותר נראה כך על צינור רגיל בעל חתך עגול או מרובע, מספר ענפים עבור ענפים וחיבורים להכללה במערכת החימום הראשית. דגמים מתוחכמים יותר מצוידים בנוסף בחיישנים, תרמוסטטים, שסתומים מכניים ואלקטרוניים ומכשירים אחרים לבקרה אוטומטית.

למה מיועדת סעפת חלוקת חימום?

אלו שני בלוקים מחוברים, שלכל אחד מהם תפקיד משלו:

• בקרת אספקת נוזל קירור חם לכל ענף: במידת הצורך, כל ענף נסגר באמצעות שסתומים ושסתומי סגירה.
• כוונון לחץ בכל ענף, שבגללו מושגת טמפרטורה אחידה בכל החדרים.

בבתים פרטיים עם שטח גדול וכמה קומות, מותקנים קולטים על כל אחד מהם - זהו מאפשר לך לווסת את הטמפרטורה בכל חדר.

למערכת עם קולט יתרונות:

• החימום מתייצב ללא קשר למספר קווי המתאר ולאורכם;
• עומס אחיד על צינורות ורדיאטורים;
• החזרה נכונה של נוזל קירור מקורר;
• טמפרטורה אחידה בכל החדרים;
• ניקוי נוזל קירור מחלקיקים זרים;
• כוונון קל של פעולת המערכת (בעת התקנת תרמוסטטים, מדי זרימה ויחידות ערבוב);
• התקנה של קולט מאפשר לך בקלות להוציא כל ענף מהמתווה לבצע עבודות תיקון ותחזוקה, לבצע כיבוי חירום של כל חלק במערכת.

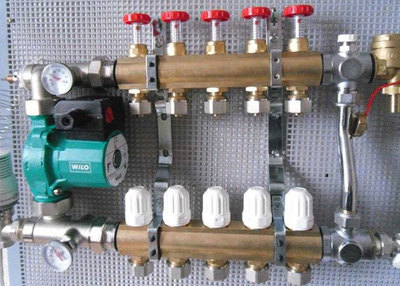

לְעַצֵב

שני מסרקים (אחד מספק, השני לוקח), שסתומים. הדברים הבאים מתווספים לבסיס זה בהתאם לתצורה:

• שסתומים תלת-כיווניים;
• חץ הידראולי;
• סוֹגְרַיִם;
• מדי זרימה;
• אוטומציה מכנית ואלקטרונית נוספת.

התכנון משתנה בהתאם לקיבולת הצפויה ולמידת האוטומציה, אך הפרטים הבסיסיים הם: שסתומי מסרק וסתימה.

עקרון פעולה, התאמה

סעפת החימום מבטיחה את הפרדת זרימת נוזל הקירור לאורך הענפים המחוברים אליה. בעת התקנת הסעפת, בקרת החימום מתבצעת בנפרד עבור כל ענף. מספר הסטנדרטי של חיבורים ענפים: 2-12.

ניתן להרחיב את המערכת בקלות על ידי הוספת סניפים חדשים. האינדיקטורים מנוטרים עבור כל מעגל בהתאם לפרמטרים של המקום.

למעשה, סעפת היא יחידה של המערכת שבה מסרקי האספקה ​​וההחזרה אחראים על אספקה ​​וסילוק נוזל הקירור. צינורות מותקנים לחבר מעגלים בודדים לכביש המרכזי.

זה נלקח בחשבון בעת ​​בחירת מיקום הקולט. זה צריך להיות גישה נוחה ומקום פנוי מספיק להרחבה.

סוגים

קולטים עשויים מחומרים עמידים לסביבות קשות:

• פְּלָדָה;
• נְחוֹשֶׁת;
• פְּלִיז;
• קומפוזיציות פולימר.

המכשירים נבדלים גם במספר הענפים עבורם הם מיועדים. המספר המרבי של ענפים נוספים הוא 12.

מסווג לפי מורכבות המערכת המותקנתמכשירים בעלי עיצוב פשוט אינם מיועדים להתקנת מכשירים נוספים מורכבים. עבור מערכות אוטומטיות מתקדמות, מיוצרים מסרקים עם חיישנים מובנים, התקני בקרה אלקטרוניים ואביזרים מחוזקים. הדברים הבאים מותקנים:

• חיישני לחץ ו טמפרטורות;
• תרמוסטטים;
• יחידות בקרה אוטומטיות אספקת נוזל קירור;
• שסתומים אלקטרוניים עם כוונון עדין של התגובה (לוויסות טמפרטורה, ניקוז נוזלים וכו');
• צינורות אוויר;
• מיקסרים.

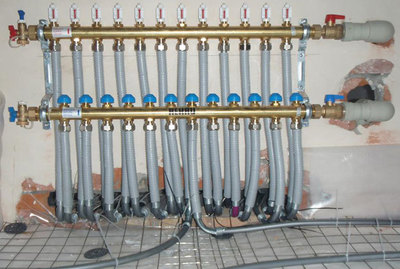

אילו גדלים יש?

חשוב להבין, איזה גודל חתך רוחב מדויק נדרש עבור מערכת ספציפית, במיוחד כשהוא עשוי בעבודת יד.

קוטר הוא הערך העיקרי לבחירה וחישוב קולטעל פי הכללים, חתך הרוחב של הקולט שווה או גדול מסכום שטחי החתך של כל הענפים המחוברים.

זה חל על שני המפיצים, על הכניסה ועל היציאה.

חישוב אורך הקולט, אתה צריך להסתמך על המרחק בין הצינורות: הם מופרדים זה מזה במרחק השווה לשלושה קוטרי קולטים.

מפיקים מפיצים מוכנים עם אותן פרופורציות.

כיצד לבחור סעפת חלוקה למערכות חימום

בעת רכישת מפיץ, חשוב לשים לב לנקודות הבאות:

חומר (להזנה והחזרה):

• פְּלִיז: המסרקים יצוקים, מה שמבטיח עמידות וחיי שירות ארוכים. עלות גבוהה.
• נירוסטהמוצר מרותך, עמיד מאוד, אך במגע עם סביבה אגרסיבית הוא מאבד בהדרגה את תכונותיו.
• פלסטיק (פוליפרופילן): הם לא נחותים מאלה ממתכת מבחינת המאפיינים, אבל הם זולים.

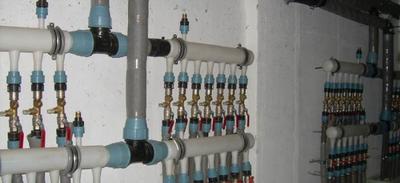

תמונה 1. סעפת חלוקת חימום עשויה מפוליפרופילן. העיצוב מכיל שמונה יחידות.

כמה קווי מתאר יש על הגוף?

באופן אידיאלי מספר הקווי המתאר תואם את הנגיעות שעל המסרק. עם זאת, מומלץ לקנות עם חישוב של הרחבה אפשרית של רשת החימום. תקעים מותקנים על כיפופים שאינם מבוקשים כרגע.

ספי לחץ וקצב זרימה

לפני רכישת כל ציוד חישובים נעשים עבור רשת החימום, אשר נותנים מושג על הלחץ והזרימה של נוזל הקירור במערכת. הקולט נבחר בהתאם למאפיינים טכניים כך שיישאר מרווח בטיחות קטן - ייתכן שיהיו עליות לחץ במערכת ועומס זרימת הנוזל המחושב.

תהליך התקנת מסרק במו ידיך

רוב המכשירים והמכשירים של הקולט חשופים לקורוזיה, לכן הוא מותקן במקום יבש. מכיוון שתפקידה העיקרי של היחידה הוא להפיץ את זרימת נוזל הקירור החם, הגיוני למקם אותה קרוב יותר לדוד.

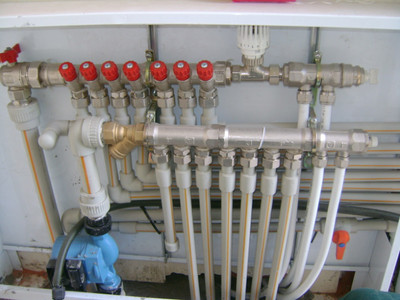

ארון מתחת למסרק

לאחר מכן, מותקן ארון שבו ממוקמת היחידה. הפונקציה העיקרית היא שמור על המפיץ סגוראם מתוכננת יחידה מובנית, אזי נחתך חלל לארון בקיר.

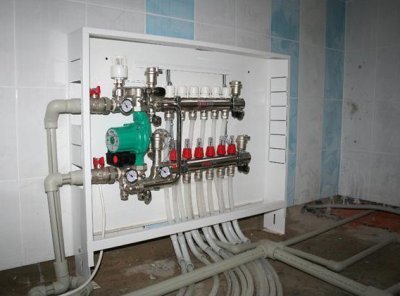

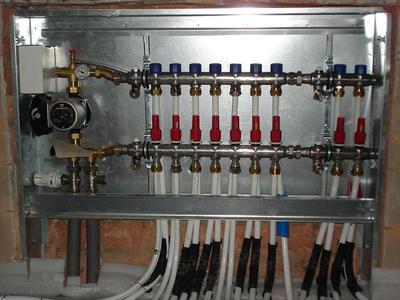

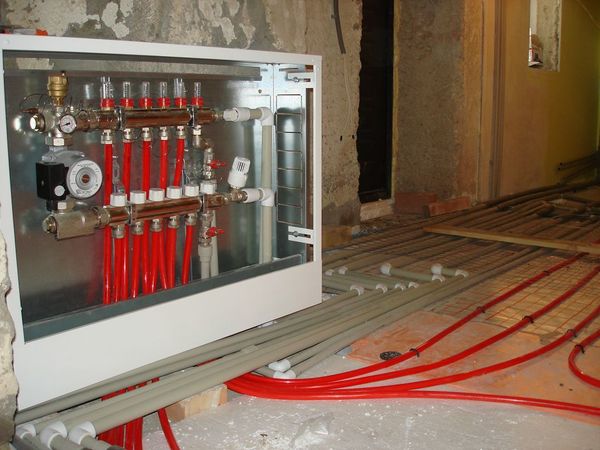

תמונה 2. ארון סעפת החימום לחימום תת רצפתי. הוא מסתיר את כל ציוד החימום מהעין.

רכישת ארון סעפת יפשט משמעותית את ההתקנה והתחזוקה של היחידה.

כל הצינורות והמתגים סגורים מעיניים סקרניות., שם ממוקמות גם משאבות הסירקולציה. הארון עצמו קומפקטי, מה שמאפשר להתקין אותו על קיר או לבנות אותו בתוכו.

• לארונות חיצוניים יש מידות בולטות, בדרך כלל 1x2 מטרים, אך הגודל עשוי להשתנות בהתאם למספר המשאבות ותוספות אחרות.
• מובנה - ממוקם בקיר, רק הדלת נראית מבחוץ. זה משולב עם חיווט וצינורות נסתרים המונחים מתחת לכיסוי הרצפה. בסך הכל, יש לו מראה אסתטי.

התקנת משאבות תדרוש חיווט חשמלי בעל הספק מתאים., בדרך כלל כבל נפרד. חיווט חשמלי מתוכנן מראש תוך התחשבות בנוכחות מכשירים אלקטרוניים.

המיקום האופטימלי ליחידה הוא חדר שלא יינזק במקרה של שבר או דליפה בצנרת. חלל מגורים או מחסן לא יעשו את העבודה.היחידה תיעשה בשימוש זמן רב, כך שלא ניתן להימנע מהופעת נוזלים, לפחות לא בגלל שחיקה של השסתומים. חדר נפרד יאפשר לכם לזהות בעיות מהר יותר.

ניתן לחשב את מידות הארון על סמך מידות הציוד הממוצעות: מ-0.5 עד 1.5 מטר - זה נקבע במהלך תהליך תכנון המערכת. שלבים:

• בהתחלה המסרק מותקן והצינורות מחוברים.
• הארון מותקן במקום שנבחר. עבור ארון בגדים מובנה, מכינים חור בקיר מראש.
• היחידה מורכבת לפי התרשים., מותקנים מכשירים נוספים: שסתומים, ברזים, צינורות וכו'.
• הקולט מופעל ונבדק.

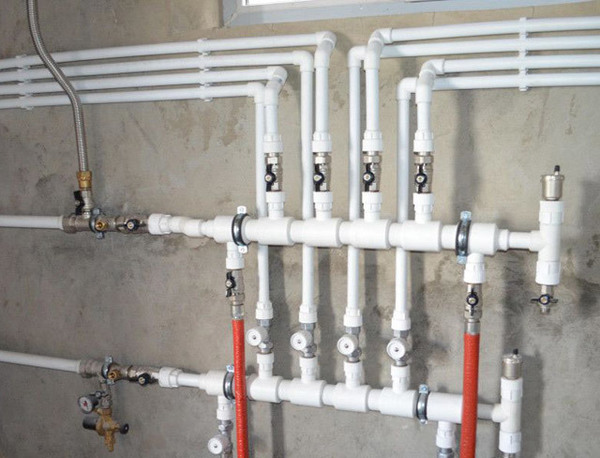

האם ניתן לבנות מבנה מפוליפרופילן?

עיצוב אספנים קל לשחזר במו ידיךעבור בית פרטי עם שטח קטן, מסרק פוליפרופילן מתאים.

לשם כך, נרכשים הפריטים הבאים:

• צינורות;
• חולצות טי;
• צינורות;
• שסתומי סגירה;
• מכשירים נוספים בהתאם לתוכנית העבודה ולפרויקט.

צינורות פוליפרופילן נוח להלחמה קלה ו היכולת להחליף כל חלק של צינור.

אפשר גם לקנות גרסה מוכנה עם כיפופים חד כיווניים, פוליפרופילן או נירוסטה.

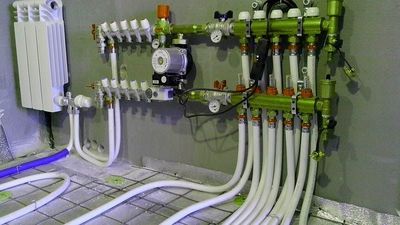

התקנה עצמית

כללי התקנה:

• המסרק מחובר לקיר, בגובה בינוני או קרוב לרצפה;
• רצוי שהקולט ימוקם מעל צינור החימום הראשי - במקרה זה קל יותר להוציא אוויר דרכו;
• ארון מותקן (על הקיר או בחור מוכן בקיר);
• בזה מראש לעשות חורים לצינור;
• אורך הענפים שווה בערך;
• למפיץ לחבר מכשירים ושסתומים;
• להגדיר את המערכת.

איך לווסת

ההתאמה מורכבת מ בהגדרה וקביעת הפרמטרים הנדרשים טמפרטורה וקצב זרימה של נוזל הקירור.

הטמפרטורה מכוונה על ידי סיבוב ראש התרמוסטט.באשר לצריכה, התהליך אינו פשוט. אין כללים קבועים לוויסות מדד זה, במיוחד מכיוון שהפרמטר מוגדר עבור כל מעגל בנפרד.

הדרך החכמה היא לעשות חישוב הידראולי באמצעות תוכנה מיוחדת (ניתן למצוא אותה באתר האינטרנט של יצרני האספנים). עם זאת, אם אינכם רוצים להתעמק בזה, תוכלו לנסות לעשות זאת באופן אמפירי - אם החדרים קרירים, הצריכה עולה, אם חם - היא יורדת.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להכין סעפת חלוקת חימום משלכם.

יצרנים

איכות מעולה מובטחת של האספן מוצעת על ידי: Soletrol, Rehau, Oventrop, Meibes, GREENoneTEC.

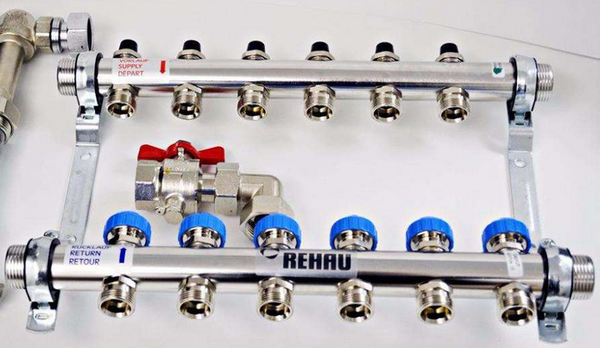

תמונה 3. סעפת חלוקת חימום של היצרן Rehau. המוצר עשוי מפלדת אל-חלד.

מאפשרויות התקציב - סטָאוּט. מוצרים אלה מיוצרים באיטליה, תחת בקרת איכות קפדנית על ציוד מודרני. בנוסף, הם מתאימים ביותר לתנאים הרוסיים.
