כיצד להעלות מים חמים לקומות העליונות? יתרונות משאבה לסוללת חימום בדירה

סירקולציה מאולצת של נוזלים במעגלים מורכבים ומורחבים מסופקת על ידי משאבת סירקולציה. תפקידה העיקרי הוא חימום אחיד של כל הבית.

באותו הזמן עומס נוסף על דוד הגז מוסר ובאופן ניכר קוטר הצינורות המשמשים במערכת מצטמצם.

יתרונות השימוש בבניין רב קומות בדירה

למכשיר זה מספר יתרונות:

• מצב פעולה אוטומטי ללא הפרעות.
• מכפיל את קצב חיסכון האנרגיה. זה מקובל בעת ציון פרמטרים מסוימים למכשיר.

• הגברת יעילות מערכת החימום.
• פעולה שקטה.
• אפשרות לשליטה על טמפרטורת החדר מתבצע על ידי סיבוב המכשיר. פונקציה זו קיימת גם במשאבות ללא מצב אוטומטי.
• נוזל הקירור הוא מים או אתילן גליקול. הטמפרטורה המותרת שלהם משתנה בטווח מ-2+ עד 130+ מעלות צלזיוס.
• מתן הלחץ הנדרש.
• חיי שירות ארוכים. פעולה רציונלית של היחידה תאפשר לכם לא לחשוב על תיקונה מספר שנים.
• רב-תכליתיות. מכשיר זה מתאים לכל מערכות החימום.
• התאמת המערכת.

סוגי משאבות סירקולציה למערכת החזרה

קיים שני זנים עיקריים.

עם רוטור יבש

הם מספקים נוזל קירור בעוצמה רבההם משמשים לרוב להזזת נוזל קירור. במכשירים כאלה, נוזל הקירור אינו בא במגע עם המנוע.

במכשירי רוטור יבש ישנם מנועים תלת פאזיים ויחידה אלקטרונית מובנית. תדירות הסיבוב שלהם מווסתת על ידי מערכת אלקטרונית חיצונית.

מכשירים כאלה מחולקים ל-3 סוגים:

• לַחסוֹם. מדובר במשאבה צנטריפוגלית בלחץ נמוך עם מהירות סיבוב קבועה ומנוע חשמלי מקורר אוויר מובנה.
• לְנַחֵם. הם נבדלים מסוגים אחרים על ידי נוכחות של כניסה צירית ופלט רדיאלי של נוזל הקירור מהמכשיר. המנוע והמשאבה קבועים באמצעות יחידות חיבור נפרדות ללוח היסודות. הקדח הנומינלי של ענף היניקה גדול מזה של ענף הפריקה. בהתאם לסוג נוזל הקירור, מותר להשתמש באיטום בלוטה או STU.

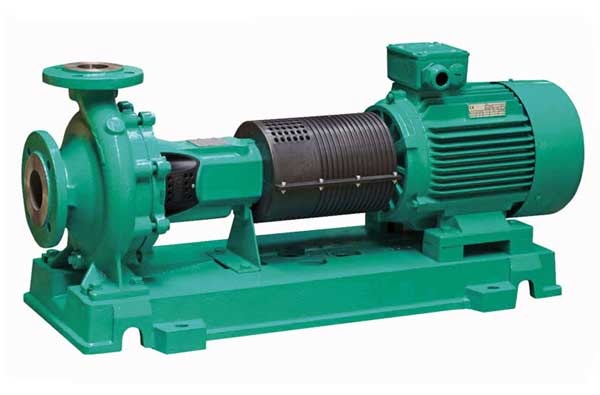

תמונה 1. משאבת הקונסולה WILO-CronoNorm NL (גרמניה) מתאימה ביותר למערכות אספקת מים עירוניות.

• אֲנָכִי. הקדח הנומינלי זהה עבור פיות יניקה ופריקה הממוקמות על אותו ציר. בתוך משאבות כאלה יש מנוע חשמלי אוגן עם קירור אוויר. המכשירים האנכיים מותקנים על הצינור.

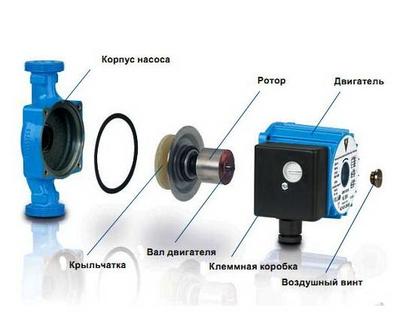

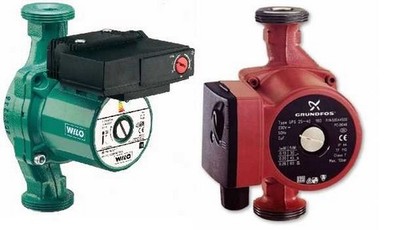

עם רוטור רטוב

סוג זה נמצא באופן נרחב בשימוש בבתים פרטיים. בתוך המכשיר יש קירור מים של המנוע החשמלי. הנוזל העובר דרך המכשיר גם משמן את החלקים.

על ציר המנוע החשמלי קבוע סגור גַלגַל מְנִיעַ. הוא ממוקם בתוך גוף יצוק ברזל או פלדה. הוא מורכב מ משתי דיסקים מקבילים עם חורים. אחד מכיל את נוזל העבודה, והשני מיועד להרכבת הגלגל על ​​ציר המנוע החשמלי. הדיסקים מחוברים זה לזה באמצעות להבים מעוקלים רדיאלית.

גוף משאבה כזו מכיל מבלבל להעברת אנרגיה קינטית נוזל קירור ללחץ סטטי וניקוז נוזלים.

אימפלר המקורר על ידי מים שאובים מחובר לציר הרוטור.

בין סטטור המנוע לרוטור מוּצָב הפרדת זכוכית. הרוטור עצמו מורכב בקצה מיסבים רגילים.

האוויר מוציאים מהמכשיר באמצעות תקע בורג, אשר ממוקם על הדופן הקדמית של בית המנוע.

התקן הרוטור הרטוב פועל במצב אופקי בלבד.

עקרון הפעולה של המשאבה על צינורות סוללת החימום

זה נראה מאוד כמו אקשן. מתקן ניקוזמכשיר זה לוכד את נוזל הקירור מצד אחד ומשאב אותו לצינור מצד שני. התהליך כולו מתרחש עקב הכוח הצנטריפוגלי המופיע תחת פעולת סיבוב גלגל הלהב. יוצר ואקום בצינור היניקה, אשר מבטיח סירקולציה וזרימה של נוזל לתוך צינור היניקה.

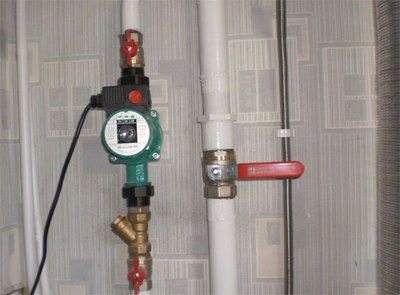

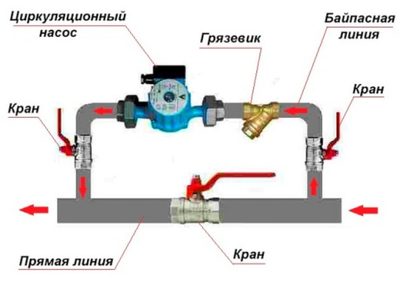

הם עושים את זה באתר ההתקנה לַעֲקוֹףקוטרו קטן מקוטר הצינור הראשי. לאחר התקנת המעקף, ניתן להתחיל בהתקנה סטנדרטית של ציוד הסירקולציה.

איך לבחור

פרמטרים שיש לשים לב אליהם בעת רכישת המכשיר:

• כּוֹחַ. אינדיקטור זה מושפע מ: מידת לחץ הנוזל, ביצועי הדוד, תפוקתו, טמפרטורת נוזל הקירור וקוטר הצינור.
• צְרִיכָה משאבת סירקולציה. זה נקבע על ידי הנוסחה: Q=N/t2—t1, איפה נ — פרמטר הספק, t2 — הטמפרטורה היוצאת ממקור החום, ו t1 — קיים בצינור ההחזרה.
• לַחַץ משאבה. בהתאם לתקנים לכל מ"ר של שטח החדר דורש ערך הספק 100 וואט
• חיבור המכשיר. חָשׁוּב קוטר הצינור כדי לתקן את זה - 2.5 או 3.2 ס"מ.
• לַחַץ. אורך כל הצינורות כפול 100 פא.
• ביצועים.

סרטון שימושי

צפו בסרטון כדי ללמוד אילו חישובים יעזרו לכם לבחור את משאבת הסירקולציה המתאימה.

אפשרויות משאבה לרדיאטורים בבניין דירות

כדי לקבל את ההחלטה הנכונה, עליך התייעץ עם מומחה, שימו לב לכל קריטריוני הבחירה, לחשב אותם נכוןורק לאחר מכן יש לשקול אפשרויות מתאימות.
