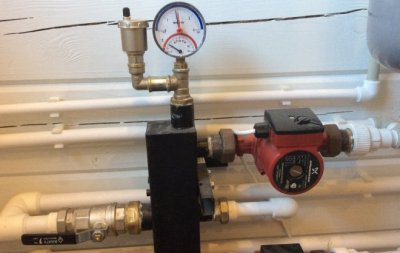

באילו מקרים לא ניתן להסתדר בלי להתקין משאבה נוספת במערכת החימום?

משאבת הסירקולציה היא אחד המרכיבים העיקריים של צנרת החימום. תפקידה הוא לאלץ את המים לנוע ברחבי המעגל.

חלק מהמערכות דורשות התקנה. שני מכשירים דומים כדי להקים עבודה.

הצורך להתקין משאבת סירקולציה נוספת

עולה הרעיון של התקנת מכשיר שני כאשר נוזל הקירור מחומם בצורה לא אחידה. זאת בשל קיבולת לא מספקת של הדוד.

כדי לזהות את הבעיה, מדדו את טמפרטורת המים בדוד ובצינורות. אם ההבדל הוא 20°C או יותר, יש לנקות את המערכת ממנעולי אוויר.

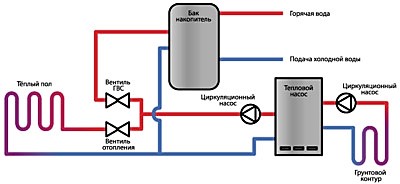

אם התקלה ממשיכה להתרחש, מותקנת משאבת סירקולציה נוספת. משאבה נוספת נחוצה גם אם מותקן מעגל חימום שני, במיוחד במצבים בהם אורך הצינורות הוא 80 מטרים או יותר.

גם המשאבה השנייה אין צורך אם מערכת החימום מאוזנת באמצעות שסתומים מיוחדים. נקו את הצינורות מאוויר, מלאו את כמות המים ובצעו ניסוי. אם המכשירים פועלים כרגיל, אין צורך להתקין ציוד חדש.

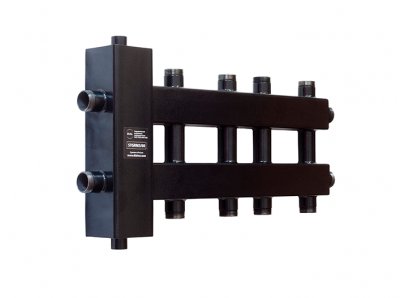

מפריד הידראולי

הוא משמש כאשר יש צורך להתקין משאבה נוספת. המכשיר נקרא גם אנולואיד.

תמונה 1. מפריד הידראולי מדגם SHE156-OC, הספק 156 קילוואט, יצרן - "GTM", פולין.

מכשירים כאלה משמשים לחימום אם חימום מים מתבצע באמצעות דוודים בעלי שריפה ארוכה. המכשירים המדוברים תומכים במספר מצבי פעולה של תנור, מהדלקה ועד לכיבוי הדלק. רצוי לשמור על הרמה הנדרשת בכל אחד מהם, וזה מה שהחץ ההידראולי עושה.

התקנת מפריד הידראולי בצנרת יוצרת איזון במהלך פעולת נוזל הקירור. אנולואיד הוא צינור עם 4 אלמנטים יוצאיםהמשימות העיקריות שלה הן:

• עַצמָאִי דימום אוויר מחימום;
• לוכד חלק מהבוצה כדי להגן על צינורות;
• סִנוּן לכלוך שנכנס לרתמה.

פונקציונליות

הצנרת עם משאבת הסירקולציה מבצעת משימות רבות. יש לפתור אותן ללא קשר לקצב הזרימה של מי העבודה ולאפשרות עליות לחץ בצינורות. קשה להשיג יעילות, מכיוון שהנוזל מגיע פנימה ממקור משותף.

לפיכך, נוזל הקירור היוצא מהדוד מפריע לאיזון המערכת.

זו הסיבה שמוצב מפריד הידראולי: מטרתו העיקרית היא ליצור הַתָרַת סְבַך, אשר יפתור את הבעיה שתוארה לעיל.

הפונקציות הבאות חשובות גם הן:

• התאמת קווי מתאר, אם משתמשים בכמה;
• תמיכה עבור מחושב צְרִיכָה ברתמה הראשית, ללא קשר למשנית;
• קָבוּעַ הבטחת פעולת משאבות הסירקולציה;
• הֲקָלָה ניצול מערכות מסועפות;
• ניקוי צנרת מהאוויר;
• לִתְפּוֹס רֶפֶשׁ;
• נוֹחוּת התקנות בעת שימוש במודולים.

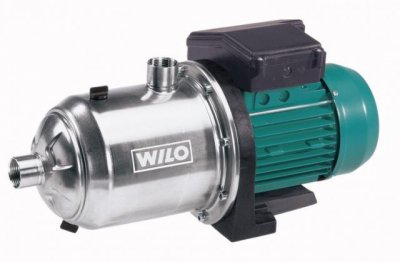

היכן למקם את המכשיר השני בבית

בחימום אוטונומי, מומלץ להתקין מכשיר עם רוטור רטוב, אשר משומן מעצמו בנוזל עבודה. לכן, יש לקחת בחשבון את הנקודות הבאות:

• הפיר ממוקם אופקית, במקביל לרצפה;
• זרימת המים מכוונת באותו כיוון כמו החץ, מותקן על המכשיר;
• הקופסה מונחת בכל צד מלבד לְהוֹרִיד, אשר מגן על הטרמינל מפני חדירת מים.

המכשיר מותקן על קו החזרה, שם טמפרטורת נוזל הקירור מינימלית.

זה מגדיל את חיי השירות, אם כי חלק מהמומחים חולקים על ביטוי זה. האחרון קשור לכללי ההפעלה: המכשיר חייב לעמוד בחימום של נוזל העבודה. עד 100-110 מעלות צלזיוס.

כיצד לשלב באופן סדרתי התקן עזר במערכת חימום

כדי להתקין משאבת סירקולציה, השתמשו ב מערכת צינור אחד או שני צינורות חימום. לפני שתתחיל, הקפד לקרוא את ההוראות המצורפות למכשיר. במהלך ההכנה, יש להסיר מים מהצנרת, ולאחר מכן לנקות את הצינורות מלכלוך, קורוזיה ואבנית. המכשיר מותקן בהתאם לתוכנית, ממולא בנוזל קירור ומופעל לפעולה.

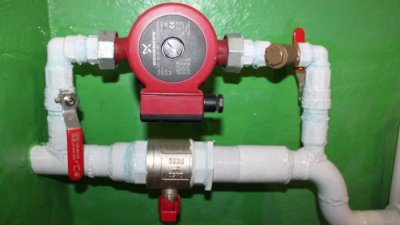

עדיף להתקין את המשאבה על צינור ההחזרה, באמצעות לַעֲקוֹףהאחרון מסייע לחסום את זרימת הנוזל אם יש צורך להחליף חלקים או לאתר תקלות.

קחו בחשבון את קוטר הצינור ענף: הוא צריך להיות קטן יותר מהקו הראשי.

משני צידי המעקף מוצבים שסתומים להגנה מפני תאונות. במידת הצורך, הם סגורים. שסתום נוסף מותקן בחלק המרכזי של הצינור. הוא מסייע לכוון את נוזל העבודה למשאבת הסירקולציה. מומלץ להתקין פילטר לפני הכניסה., טיהור מים מזיהומים ומלחים מוצקים.

שתי משאבות במערכת רצפה מחוממת

כאשר ממלאים את הצינורות בנוזל קירור, לא תמיד ניתן להוציא את כל האוויר. האחרון חוסם את נתיב הנוזל, והניקוז לא יכול להתבצע דרך אף קולט. הפתרון לבעיה הוא שסתום המובנה במשאבת הסירקולציה. כדי לשחרר גזים, פשוט סובבו אותו נגד כיוון השעון, אספקת מים, לאחר מכן הברג את הדיסק והפעל את המכשיר. במידת הצורך, חזור על התהליך.

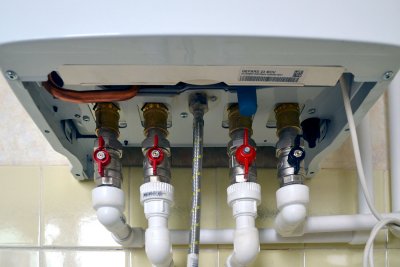

מערכת דוד קיר

בתכנון המכשיר המותקן על הקיר יש מובנה לִשְׁאוֹב.

כוחו מחושב במיוחד עבור פעולה משותפת, ולכן אין צורך להשתמש באחד נוסף.

אם במקרה כזה מתרחשות תקלות, כדאי לך ליצור קשר עם תעשיית האינסטלציה כדי למצוא ולפתור בעיות.

סרטון שימושי

צפו בסרטון כדי לראות איך נראית מערכת עם משאבת סירקולציה נוספת.

אם לא הצלחת להתקין משאבה נוספת בעצמך

אם ההתקנה העצמית לא הצליחה, צרו קשר עם מומחיםהם יעזרו לא רק לבחור את המכשיר, אלא גם לבצע את ההתקנה.
