אם משהו ישתבש, כל המבנה יסבול! התקנת משאבה במערכת חימום ביתית פרטית
משאבת סירקולציה משמש לאילוץ זרימת נוזלים דרך הצינורות.
במקרים מסוימים, הוא גם מווסת את הטמפרטורה. רוב מערכות החימום דורשות התקנת משאבות סירקולציה.
היכן למקם את המכשיר על מערכת החימום
לא משנה איזה צינור, מכיוון שהמכשיר שומר על חימום נוזלי גבוה. אותו הדבר חל גם על הידראוליקה.
בצע את ההתקנה באזור הסמוך לדוד, לפני שהמערכת מתפצלת. בדרך כלל, נבחר קו החזרה, שכן במקרה כזה הסיכונים מינימליים.
אם החימום מחולק לשני מעגלים (שמאל וימין או לפי קומות), עדיף להתקין משאבה לכל אחת מהן. זה ירחיב את האפשרויות ויאפשר לכם לשלוט על חלק נפרד של הבניין, מה שמוביל לחיסכון במשאבים.
כיצד להתקין משאבה במו ידיכם בבית פרטי
אחת הנקודות החשובות ביותר היא כיוון הרוטור. אם ההתקנה אנכית, כמעט בוודאות יהיה צורך לתקן את המערכת מחדש. יש לקחת בחשבון גם את זרימת הנוזל דרך הצינורות. יש חץ על המכשיר לשם כך.
עקרון ההתקנה אינו משנה. למד את ההוראות לגבי אפשרות השימוש במעגלים מסוימים. בעת הבחירה, יש לקחת בחשבון את ירידת הכוח בעת התקנת המשאבה לא אופקית.
דיאגרמת התקנה נכונה
לעתים קרובות משתמשים בהתקנת משאבה על צינור מעקף.זה מאפשר למערכת לפעול במהלך הפסקות חשמל. זה גם מטפל בהתרחשות של תקלות במחזור הדם, ומאפשר החלפת חלקים מבלי לרוקן את המים.

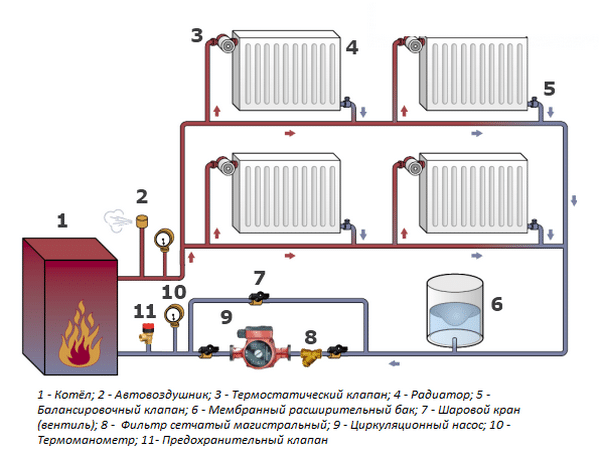

תמונה 1. דיאגרמת מערכת חימום. המספר תשע מציין את מיקום ההתקנה של משאבת הסירקולציה.
להתקנה תצטרכו:
- לִשְׁאוֹב;
- אומי איחוד או חיבורי אוגן (כלולים);
- לְסַנֵן;
- שסתומי סגירה;
- מעקף ושסתום עבורו.
יידרש מקום מסוים להתקנה. בהתאם למאפייני הבניין, ייתכן שיידרש פיתוח פרויקט.
בעת יצירת מערכת צנרת עם סירקולציית מים מאולצת מומלץ להתקין קטע צינור מיוחד המיועד למשאבה. הם לא נפוצים, אבל הם מקלים הרבה יותר על העבודה. מאותה סיבה, כדאי לחפש מכשיר מורכב. אחרת, תצטרכו להזמין מומחה או לעשות את התהליך בעצמכם. עקרון ההרכבה תלוי בחומרים המחברים ובחומר. האחרון מחלק את המכשירים לשני סוגים: מתכת, הדורשת ריתוך מורכב, ופלסטיק.
ההתקנה נמשכת לעיתים רחוקות יותר משעה. זה לא חל על צינורות פלדה, הדורשים יצירת חיבורים מורכבים. בעת ההתקנה, אל תטעו בחישובי האורכים. העבודה מורכבת מהדברים הבאים:
- הֲכָנָה: בחירת רכיבים ורכישתם.
- בחירת כלים: תצטרכו מפתחות, חומר איטום, ואולי גם מכונת ריתוך.
- ראשית, שלוש יחידות ארוזות על הגרר: שתיים למשאבה ואחת לברז. הראשונים נבדלים על ידי נוכחות של מסנן. האחרון ממוקם בתחתית, ומשלב את צינור ההסתעפות והצימוד. הוא מוחל, תוך סימון מיקום ההתקנה. וגם נקודות החיבור מתוכננות.
- לאחר מכן, הרכיבו את הלולאה מבלי להדק את האומים לחלוטין. בשלב זה, נלקחות מדידות כדי לקבוע את מאפייני היחידה.
- החלקים החתוכים של הצינור ממוקמים לאורך הציר המשותף על עצירות שרירותיותהלולאה מהודקת, לאחר מכן המבנה מרותך. לפני השלב הבא, מומלץ להסיר את המשאבה כדי לא לפגוע בה.
- החלק התחתון מאובטח על ידי חיבור החיבור. לאחר אריזת האחרון, המשאבה מוחזרת למקומה. הרוטור מיושר לאורך הציר האופקי. האומים מהודקים, ומקבעים את מיקום המבנה. המפרקים מצופים בחומר איטום והם עוברים לחלק החשמלי של התהליך, במידת הצורך.
לאחר סיום ההתקנה, לא ניתן לבצע בדיקה באופן מיידי. ראשית, הצינורות ממולאים בנוזל קירור. כדי למנוע הצטברות אוויר בלולאה בשלב זה, פתחו את הברז. שלב זה אופציונלי אם יש פתח יציאה לגז. כאשר מים מתחילים לזרום מהחור, הוא נסגר. לאחר מילוי מלא של הצינורות, חזרו על התהליך. לאחר מכן הכל מהודק שוב, משומן בחומר איטום ומופעל.
הצורך בסינון מים
לעיתים קרובות מוצבת מלכודת בוץ מול המשאבה, שמטרתה למנוע מעבר של חלקיקים מוצקים שהצטברו בנוזל הקירור. מספיק להשתמש מכשיר ניקוי גס סטנדרטי, מכיוון שלצינורות יש קוטר קטן.

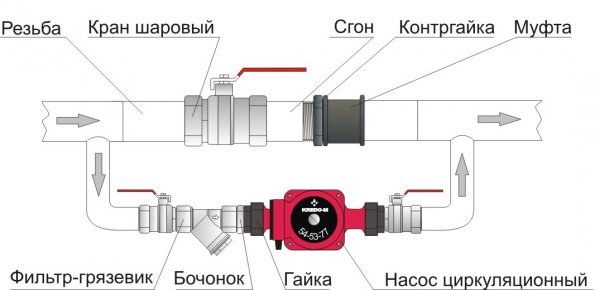

תמונה 2. תרשים של התקנת משאבה במערכת החימום. החץ מציין את מיקום מסנן הבוץ.
חבית האיסוף ממוקמת כלפי מטה, דבר שימנע תקלות אפשריות.
תְשׁוּמַת לֵב! כתוב על הפילטר כיוון זרימת המים. אם לא תעקבו אחרי זה, תצטרכו לשנות את החלק לעתים קרובות יותר.
מיקום המשאבה במעגל החימום עם הדוד
תלוי בפרויקט. יש להפקיד את הפיתוח בידי מומחים כדי למנוע תקלות אפשריות. בדרך כלל הוא ממוקם בתחתית הצינור, ליד הדוד. לפעולה יציבה, יש להקפיד על כלל אחד: התקן את המכשיר לפני או אחרי כל הענפים.
מטרת עקיפה
המכשיר הוא שסתום סגירה אשר משמש להגברת ההתנגדות ההידראולית. זה מאפשר למערכת לפעול ללא אספקת חשמל. לשסתום הפתוח יש את אותה תפוקה כמו לצינור, כך שהיעילות לא יורדת.

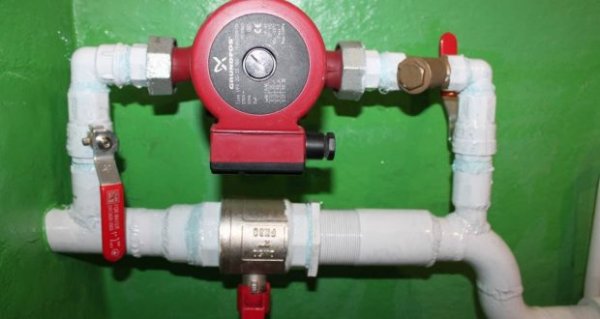

תמונה 3. מעקף עליו מותקן מתקן השאיבה. ישנם מספר שסתומים על המבנה.
עקרון החיבור החשמלי
משאבות סירקולציה פועלות מהרשת הראשית 220 וולט. השתמש בחיבור רגיל, אך מומלץ קו ייעודי. תצטרך 3 חוטים, תקע ושקע לשלושה אנשי קשר. ניתן לספק חשמל גם ישירות דרך הדקים. האחרונים ממוקמים מתחת למכסה לאותיות המתאימות, והחוטים מופרדים לפי צבע. אפס - N, כחול לחלוטין או חלקי. להארקה יש סמל מיוחד, ירוק, שלעיתים משולב עם צהוב. L — שלב, כמעט כל צבע (למעט אלה שהוזכרו לעיל).
לאחר יצירת החיבור, תיבת ההרכבה נסגרת ומהודקת בעזרת בורג.בהתאם ליצרן, לעיתים נדרש טיפול איטום. הכבל צריך להיות ארוך מספיק כדי להגיע למחברי החשמל.
פעולת המערכת כולה תלויה במצב המשאבה, לכן מומלץ ליצור ספק כוח גיבוי. בדרך כלל, המייצב מופעל על סוללות. אפילו חימום אוטומטי יצרוך חשמל לא יותר מ-300 וואטאז מספיק לקנות את המכשיר ב-400-450 וואטוגם לקחת בחשבון את קיבולת הסוללות.
בדיקה ותחילת פעולה
לאחר השלמת ההתקנה, מלאו את המערכת בנוזל קירור, תוך ניקוי האוויר מהצינורות. לאחר הוצאת כל הגזים, לבצע שיגור ניסוייאם לא נמצאו בעיות, המשך לעבודה מלאה. אחרת, חזור על השטיפה.
סרטון שימושי
צפו בסרטון, אשר מסביר כיצד והיכן עדיף להתקין משאבת סירקולציה למערכות חימום.
המלצות כלליות להקמה
רוב המשאבות מגיעות עם הגדרות יצרן. אין צורך בהכרח לשנות אותן, אך בהתאם למערכת, ייתכן שיהיה צורך בכך. לייעוץ, הזמינו מומחה, שיבצע שינויים באופן ידני במידת הצורך.
