אם משאבת הסירקולציה לחימום פגומה: כיצד ניתן לתקן אותה בעצמכם?

לתיקון מוצלח של כל ציוד יש צורך להכיר את המבנה הפנימי שלו.

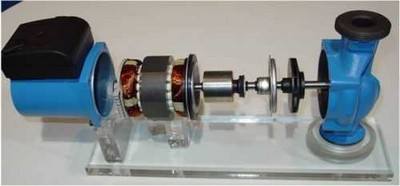

משאבת הסירקולציה מורכבת מחלקים רבים.

יֵשׁ סוגים שונים של תקלות, אשר מציעים דרכים שונות לתיקונם.

משאבת סירקולציה לחימום

פרטים עיקריים:

• מארז מתכת, שבתוכו ממוקמות יחידות ההפעלה. לייצור המרכב משתמשים בפלדת אל-חלד, אלומיניום או סגסוגות שונות.
• מנוע חשמלי — החלק העיקרי של המשאבה.
• גַלגַל מְנִיעַ, שהוא גלגל עם להבים. הוא מותקן על הרוטור ומבטיח את שאיבת נוזל העברת החום. לרוב, האימפלר עשוי מפולימר.

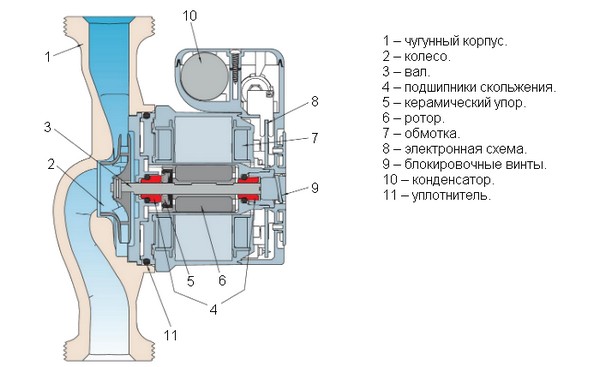

תמונה 1. התרשים מציג את מבנה משאבת הסירקולציה: כל החלקים החשובים ביותר מסומנים.

סירקולציה במעגל מתרחשת כאשר הרוטור מסתובב בעזרת מנוע חשמליהלהבים המסתובבים דוחפים את הנוזל הנכנס עמוק יותר לתוך המשאבה, מפוח ילדמופץ באופן נרחב שני סוגי משאבות:

• רָטוֹב — משמשים למערכות חימום ביתיות. במהלך הפעולה, הרוטור שלהם נמצא בנוזל, מה שמבטיח שימון מתמיד וקירור בזמן של אלמנטים נעים.
• יָבֵשׁ — נמצאים בבתי דוודים גדולים ובינוניים, ומשמשים גם לחימום שטחים גדולים. המנוע עם רוטור יבש ממוקם בבלוק נפרד, והסיבוב מועבר ללהבים באמצעות מצמד מיוחד.

תקלות עיקריות ותיקונן בעצמך

תקלות רבות במשאבה הן אופייניות ודורש תיקונים כדי לתקן אותן. ידע מינימלייש לבצע את עבודות התיקון כאשר אספקת החשמל כבויה.

להלן הסימנים לבעיות הנפוצות ביותר וכיצד לתקן אותן בעצמך.

המשאבה מזמזמת ושואבת בצורה גרועה: איך לתקן אותה?

אם לאחר תקופה ארוכה של חוסר פעילות, כשאתם מפעילים את ציוד החימום, אתם שומעים צליל זמזום, אז הסיבה לתקלה היא חמצון פיר.

כדי לשחזר פונקציונליות:

• כבה את החשמל;
• להסיר מים מציוד;
• לְפַרֵק מָנוֹעַ;
• סובב את הרוטור בכל אמצעי זמין.

לפעמים הגורם לבעיה עשוי להיות משהו תקוע בפנים עצם זרכדי להסירו לאחר כיבוי החשמל והסרת המים, הסר את הברגים שמאבטחים את המארז. מניעת חזרה של מצב חירום תעזור. התקנה של מסנן רשת בפתח כניסת המשאבה.

למה אין זמזום וסיבוב?

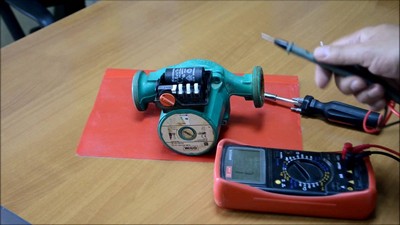

בדוק את ספק הכוח, לשימוש זה בּוֹחֵןהחלף את הפיוז שרוף. בדוק את החיבור הנכון. מסופים.

לא מניע או מפסיק לאחר התנעה

מוביל לעצירות אבנית, שהצטבר בתוך המכשיר, יהיה צורך להסירו.

ההפעלה מלווה ברעש חזק

הצטברות אוויר במערכת החימום מתבטאת בצורת רעשים חזקים.

לרוקן את האוויר החוצה מעגל חימום.

כדי למנוע את הבעיה בעתיד, יש לדאוג לכך בצנרת צומת מיוחד.

רטט חזק

לִלבּוֹשׁ מיסב אימפלר מתבטא בצורת ויברציות. יש להחליף את החלק.

לחץ לא מספיק

ישנן מספר סיבות אפשריות לבעיה זו:

• כיוון סיבוב שגוי של הלהבים עקב פאזינג שבור. כדי לפתור בעיות, בדוק את חיבור הפאזה ותקן אותו.
• צמיגות מוגברת של נוזל העברת החוםכדי להגביר את הלחץ, יש לשים לב לניקיון מסנני הכניסה. יש לבדוק האם פרמטרי כניסת הצינור תואמים להגדרות המשאבה.

עצירה לאחר התחלה

ודא שזה נכון חיבור פאזה, מגעי נתיכים, ניקיון המהדקיםתקן כל ליקויים שנמצאו.

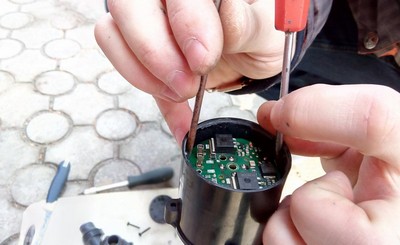

כיצד לפרק את המכשיר

שלב הכנה של פירוק המשאבה - הִתפָּרְקוּת:

• בהכרח כבה את ספק הכוח.
• בעת הסרת המשאבה ממעגל החימום, השתמשו במכשיר המצורף צינור חימום מעקף.
• אם צפוי תיקון ארוך, חבר יחידת משאבה רזרבית.
• ניתן להסיר את המשאבה לאחר מכן פתיחת הברגת שסתומי הסגירה.

שלבי פירוק הציוד:

• מכסה המשאבה מוסראם הברגים שמתקנים אותו "תקועים", תרסיס מיוחד יעזור לפתוח אותם. ניתן לקנות אותו בחנויות מתמחות.

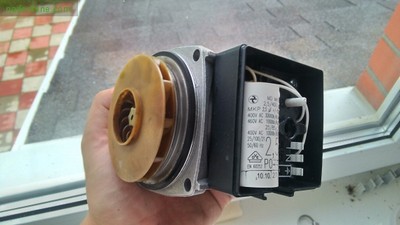

• זה הוצא מהתיק רוטור עם אימפלר. כדי להסירו, שחררו את ברגי ההרכבה או את מחברי ההרכבה.
• לְהַחלִיף יחידה פגומה.

כיצד לנקות חלקים

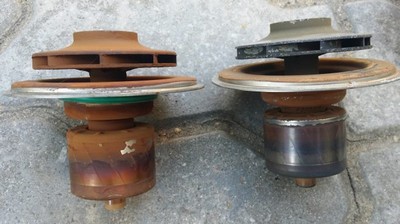

חסימה במשאבה נגרמת עקב הצטברות של אבנית. זיהום מוגזם עלול לגרום לתקלה ביחידת החימום. כישלון מוחלט. ניתן להסיר משקעים קטנים על הציר באופן עצמאי באמצעות מטלית רגילה תמצית חומץ.

כדי לנקות את פנים המשאבה מלכלוך, יש לדלל אותו מים 1:1שפכו את התמיסה המתקבלת לתוך המשאבה דרך אחד מחיבורי ההידוק.

בעוד יום משקעי האבנית יתמוססו חלקית, וכדי להסיר את השאריות, יש לפרק את היחידה ולנקות אותה היטב.

נקו את פנים המשאבה בזהירות, תוך הסרת שאריות מכל המשטחים, באמצעות עם מרית עץ. סיימו את הטיפול על ידי שיוף, שניתן לעשות זאת באמצעות פיסת בד או משחה מיוחדת.

כיצד לשמן משאבה

אטימות חיונית לפעולה תקינה של הציוד. כדי למנוע התייבשות של חלקים במהלך הפסקת פעולה, חומר סיכה משמר, אשר מוחל על האטמים וצינורות הכניסה והיציאה.

מניעה ואבחון של תקלות

אמצעי מניעה פשוטים יסייעו להאריך את חיי השירות של ציוד חימום:

•

  זה אסור הפעלת המשאבה ללא מים.
• כדי למנוע חמצון של חלקים, יש להפעיל את הציוד כאשר אינו בשימוש. פעם בחודש למשך 15-20 דקות.
• התנהלו באופן קבוע בדיקה ויזואלית, היו קשובים לכל רעש, חימום יתר של מכשירים או דליפות.

לפני תחילת עונת חימום חדשה, מתבצעת בדיקה טכנית של הציוד. בצעו ריצת מבחן ובדקו את מצב היחידות החשובות ביותר:

• חיבור נכון לצינור;
• אטימות של אלמנטים מחוברים;
• מצב המסנן.

סרטון שימושי

צפו בסרטון הזה על איך לפרק משאבת רוטור רטוב של היצרן "Wilo".

סיכום: אם שום דבר לא עובד

נסה למחוק במהירות תקלות כאשר הם מופיעים. אם הציוד זקוק לתיקונים גדולים, בצעו בדיקה מקדימה חישוב פיננסי.

אז לפעמים יותר זול לקנות חדש משאבה, מאשר לתקן את הישנה.
