אספקה או חזרה - היכן להתקין משאבת סירקולציה במערכת חימום?
משאבת סירקולציה משפר את פעולת מערכות החימום.
נוכחותו של מכשיר כזה במעגל תספק את היכולת לווסת את הטמפרטורה במקום ולהגביר את העברת החום.
רוב המכשירים מסודרים בצורה די פשוטה, מה שמאפשר לבעלי בתים להתקין אותם בעצמם.
פונקציונליות משאבת הסירקולציה במערכת החימום
המטרה היא להאיץ ולווסת את תנועת זרימת נוזל הקירור במעגל:
- במערכות עם מחזור כפוי (במיוחד אם האספקה מגיעה לשתי קומות או יותר);
- במערכות המיועדות ל מחזור הדם הטבעי, זה מגביר משמעותית את יעילות החימום.
תמונה 1. משאבת סירקולציה מדגם UPS 32-100 עם רוטור רטוב, יצרן - Grundfos, דנמרק.

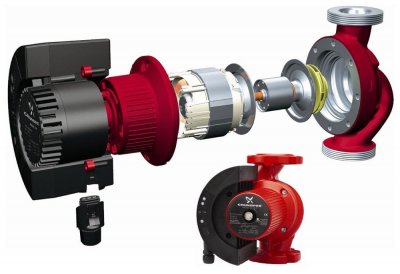

בבתים פרטיים, בדרך כלל מותקן מכשיר עם רוטור רטוב:
- שָׁקֶט;
- לא דורש תַחזוּקָה;
- עִם חַסכָן צריכת אנרגיה.
עבור מעגלים ארוכים ומערכות המשרתות בניינים מרובי קומות, נרכשים מכשירים עם רוטור יבש, חזק, עם יעילות גבוהה.
מכשירים כאלה דורשים בדיקה ותחזוקה שוטפות. יש להתקין אותם בחדרים מיוחדים או במקומות בהם הרעש שלהם לא יפריע.
מה לקחת בחשבון בבחירת המיקום הנכון
בעת התקנת המכשיר במעגל, יש לקחת בחשבון את הדברים הבאים:
- כיוון נכון (מצוין בהוראות, אופקית או אנכית);
- קשירה נכונה (קבוצה שנבחרה כהלכה של מכשירים נוספים);
- אם קיים שני סניפים או יותר, אז האפשרות הטובה ביותר היא להתקין משאבה נפרדת לכל אחת מהן (במקרה זה, ניתן להשיג מיד טמפרטורה שווה בחדרים לאורך כל ענף ולהשתמש בדלק בצורה חסכונית יותר).
היכן עדיף להתקין: אספקה או החזרה
אנשי מקצוע ממליצים להתקין את המשאבה לפני הענף הראשון של המעגל. המכשיר מיועד לטמפרטורת הנוזל הנשאב. עד 115 מעלות צלזיוס, לכן, הבחירה של צינור אספקה או החזרה אינה מהותית.
זה משמעותי כאשר מותקן במערכת עם דוד קיטור, מכיוון שלנוזל הקירור ביציאה יש טמפרטורה מעל 100 מעלות צלזיוס, דבר שאינו מקובל. הטמפרטורה בצינור הזרימה החוזרת מוגדרת בטווח הרגיל.
לַחֲזוֹר — האפשרות היחידה עבור דוודים על דלק מוצק למעט מערכות עם בקרה אוטומטית.
חָשׁוּב! דוודים ללא בקרה אוטומטית מחממים לעיתים קרובות את נוזל הקירור יתר על המידה. רְתִיחָה, כך שקיטור נכנס למשאבה המותקנת בזרם. זה מוביל לעצירה כמעט מוחלטת של תנועת הנוזל לאורך המעגל ולמצב חירום, אפילו הִתְפּוֹצְצוּת.
ייתכן שגם משאבת ההחזרה מלאה. מַעבּוֹרֶת, אך במקרה זה זמן התגובה של שסתום הבטיחות גדל, מה שמאפשר לך לפתור את הבעיה ולמנוע אסון.

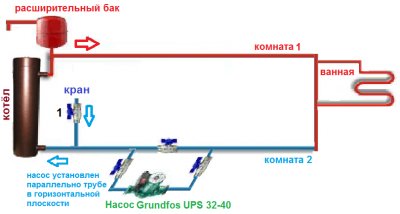

היכן להתקין את המשאבה: דיאגרמות
מעגלים סטנדרטיים לחיבור התקן סירקולציה פותחו עבור מערכות שונות. הנקודות החשובות הבאות נלקחות בחשבון:
- קַלוּת בתחזוקה (גישה נוחה לכך).
- כאשר מותקן על הזנה, מיקומו צריך להיות אחרי הדוד ויחידת הבטיחות.
- לשליטה נוחה יש צורך להתקין אותו עם שסתומי סגירה (הם סגורים וניתן להסיר את המכשיר בבטחה מהצינורות מבלי לרוקן את המערכת כולה).
- כאשר משאבה מותקנת על קו ההחזרה, מיקוםה הוא — מול הדוד או בין מיכל ההתפשטות לדוד.
- יש צורך להתקין אותו לפני היחידה מסנן גס, זה ימנע מהאימפלר להיתקע (דגמים מסוימים נמכרים עם מסנן שכבר מותקן).

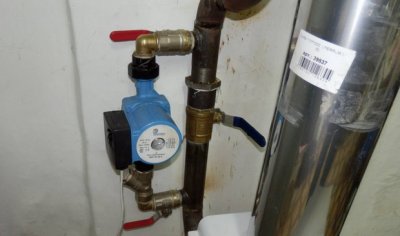

- רוב הדוודים עובדים ללא קשר לזמינות החשמללכן, מערכת החימום מתוכננת בתחילה עם אפשרות למחזור טבעי במקרה של הפסקת חשמל (המשאבה מותקנת על ענף מקביל שניתן לנתק מהמערכת).
- המכשיר מותקן במערכת עם דוד דלק מוצק. לקו הזנה חוזרת. החיבור מתבצע באמצעות מעקף.
כיצד המשאבה צריכה לעמוד: תהליך ההתקנה
כיצד להתקין:
- צריך להיות מאובטח אגוזי איחוי;
- גלה איך זה עובד בכל אחד מהם הוראות (אנכי ואופקי);
- ההתקנה בעיצומה בכל קטע של הצינור, אבל ציר הרוטור ממוקם אופקית בלבד;
- המגעים לחיבור לרשת החשמל ממוקמים כך שלא יוצפו במים (נפרשים) על ידי שחרור ברגי ההרכבה);
- מסומן על הגוף כיוון הזרימה - זה בהכרח נצפה.
ההתקנה כוללת את המיקום הרציף של הרכיבים הדרושים, שבלעדיהם המשאבה תיכשל.
שסתומי סגירה (לָשִׂים משני הצדדים, במידת הצורך, החלק עם המשאבה מנותק מהמערכת).
זה צפוי ענף נפרד למשאבה (מעקף), זה יאפשר לך להשתמש במחזור הדם הטבעי.
אלמנטים נוספים:
- מסנן גס (ממוקם מול המשאבה);
- שסתום בדיקה (נדרש במערכות עם מיכל התפשטות או בעת התקנה שתי משאבות);
- שסתום אוויר להוצאת אוויר מצינורות (בחלק מהדגמים הוא מובנה בתחילה, לאחר מכן אין צורך בו בשרשרת).

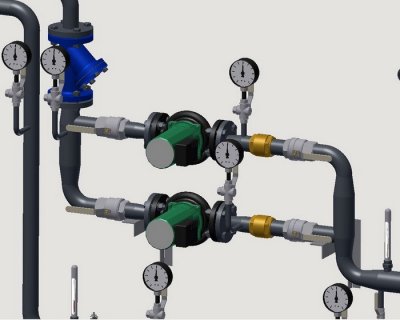

משאבה אחת מספיק עבור המערכת עם דוד אחד, התקנים נוספים מותקנים אם:
- שני דוודים או יותר;
- מוּרכָּב סניפי מעגל;
- מוּתקָן קיבולת חיץ;
- עם אורך גדול של קו המתאר (מספר קומות);
- בְּ- מערכת "רצפה חמה";
- יֵשׁ שני דוודים או יותר עם סוגים שונים של דלק;
- מוּתקָן צובר חום (קיבולת נוספת שבה הנוזל מקורר ומסופק למערכת בעת הצורך);
- מתקני שאיבה מותקנים על לַעֲקוֹף, אשר יאפשר לך להשתמש במחזור הדם הטבעי.
תְשׁוּמַת לֵב! כבל נפרד עם מפסק חשמלי מונח עבור המשאבה. לא מומלץ לחבר אותו לשקע רגיל. מטעמי בטיחות, יש צורך הַאֲרָקָה ומפסק חשמלי שפועל כאשר יש נחשולי מתח.
סרטון שימושי
צפו בסרטון המסביר את תוכניות ההתקנה השונות של משאבת סירקולציה.
האם ניתן להתקין זאת בעצמך?
אסור לשכוח שאם לא מקפידים על כללי ההתקנה, במקרה הטוב תצטרכו להסתדר בלי חימום, במקרה הגרוע ביותר, תאונה עלולה להתרחש.
לכן, יש לפעול לפי המלצות היצרן, הדרישות לחיבור רשת בטוח וכללי התקנת המכשיר.
