דרך יעילה לאוטומציה של חימום: עקרון הפעולה והתקן של משאבת סירקולציה לחימום

לְהַחלִיט בעיית החימום האיטי והפחתת חתך הרוחב של הקווים הראשיים זה פשוט - פשוט להתקין משאבת סירקולציה.

זהו מכשיר ששומר על תנועה מתמדת וסדירה של נוזל הקירור בתוך הצינורות. התנגדות זרימה מפצה המערכת עצמה.

כתוצאה מכך, הדוד עובד עם פחות עומס, מהירות החימום עולה, הקווים הופכים לקומפקטיים יותר ובלתי נראים. וכבר ניתן לחמם ביעילות נפח גדול יותר. בנוסף, היעילות עולה לפחות בשליש.

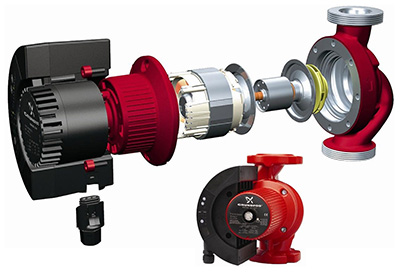

בניית משאבות סירקולציה בבית: כיצד הן מסודרות?

תכנון משאבת הסירקולציה אינו מסובך. משאבת רכב או מערכת ניקוז לעבוד על אותו עיקרון.

יש מנוע חשמלי המשמש כהנעה וטורבינה.

ליתר דיוק, אימפלר צנטריפוגלי. האימפלר סגור בתוך בית בצורת חילזון שממנו שני צינורות.

אחד הצינורות יוצר דליפה במהלך הפעולה תת-לחץ, לשני יש - דְחִיסָה.

שני סוגים עיקריים של מכשירים למערכת החימום

משאבות סירקולציה נבדלות לפי תנאי העבודהאם הרוטור בא במגע עם נוזל העבודה, הוא נקרא רטוב. אם הרוטור מבודד מהנוזל הנשאב, הוא נקרא יבש.

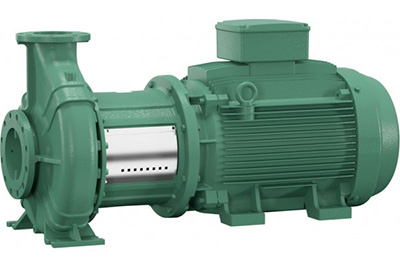

עקרון הפעולה של הרוטור היבש

•

  יעילות גבוהה יותר;
• מסוגל לעבוד עם נוזל מזוהם;
• מתאים לשאיבת כמויות גדולות;
• פחות רגישים לשינויי טמפרטורה.

הרוטור מתוכנן ללא עירור פעיל (מגנט קבוע) ונמצא במגע עם הנוזל הנשאב - הנוזל שנקרא רטוב. הוא ממוקם בתוך זכוכית נפרדת, מבודדת. מהסטטור החשמלי.

יתרונות:

• פשטות המכשיר;
• מחיר נמוך יחסית;
• חיי שירות ארוכים;
• פעולה שקטה;
• צְפִיפוּת.

תמונה 1. משאבת סירקולציה עם רוטור יבש Wilo Crono Bloc-BL 50/220-3/4 בעלת יעילות גבוהה.

חסרונות:

• יעילות נמוכה;
• הצורך בעמידה מדויקת בכללי ההתקנה — הרוטור ממוקם בצורה אופקית לחלוטין;
• רגישות לניקיון — זיהומים שוחקים בנוזלי קירור מפחיתים באופן דרמטי את חיי השירות;
• רעש מוגבר;
• צורך בתחזוקה שוטפת וחיי שירות קצרים יותר.

באיזה מצב פועל הרוטור הרטוב?

לרוב, משאבות סירקולציה של רוטור רטוב מותקנות בבתים פרטיים. במקרה זה, שלהן יעילות נמוכה לא משחקת תפקיד גדול, מכיוון שצריכת החשמל הסופית נמוכה. חשובים הרבה יותר הם המצב השקט, העמידות, התחזוקה הקלה והקומפקטיות.

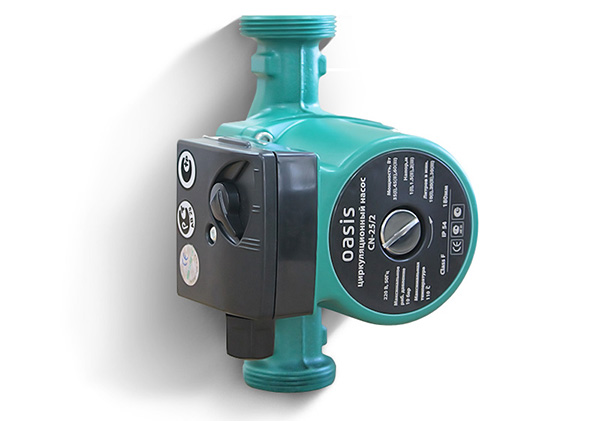

תמונה 2. משאבת סירקולציה עם רוטור רטוב מדגם Making Oasis Everywhere CN-22/2, קומפקטית ועמידה.

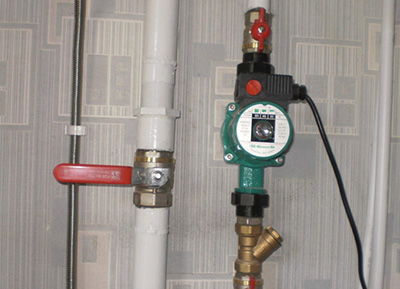

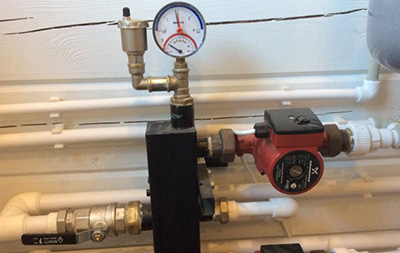

תכונות חיבור

בעת חיבור המכשיר, מומלץ לקחת בחשבון מספר המלצות. הקפדה על כללים פשוטים תגדיל את חיי השירות של המערכת, היא אמורה לפעול בצורה יעילה יותר.

עדיף כאשר הזרימה שנוצרת על ידי המשאבה מכוונת אופקית. כאשר אנכי הוראות הגעה היעילות יורדת ב-30%.

כפי שכבר צוין, רוטור המנוע ממוקם אופקית.

אחרת, עלולים להתרחש התחממות יתר וכשל בטרם עת. עמידה בתנאי זה היא חובה!

עדיף להתקין את המכשיר על קו ההחזרה כדי להפחית את הלחץ התרמי.

בנוסף, כדאי להתקין לפני כן מסנן בוץ — הרוטור רגיש לנוכחות זיהומים כגון אבנית, חול ואבנית.

שסתומי כדור סגירה מותקנים גם בכניסה וביציאה של המכשיר למקרה תיקון או תחזוקה. ניתן להחליף אותם בברז יחיד או בברז כדורי אוטומטי.

עדיף לחבר את קו האספקה ​​לפני המשאבה - מקומו הוא בינו לבין הדוד.

סרטון שימושי

סקירת וידאו של משאבות סירקולציה פופולריות, מאפייניהן ועקרון הפעולה שלהן.

מה צריכה להיות היעילות?

צריכת החשמל של מכשיר כזה נמוכה, אך חוב מוצק מצטבר במהלך השנהלכן, רוב הדגמים מצוידים בווסת תלת-שלבי, המאפשר לכם להתאים בצורה אופטימלית את פעולת מערכת החימום.

בנוסף, עיצובים מודרניים מספקים בקרת חשמל אלקטרונית, שינוי מהירות סיבוב האימפלר בהתאם לטמפרטורת נוזל הקירור. זה הופך את מערכת החימום ליעילה יותר.
