נוחות וקלות שימוש: משאבת סירקולציה לחימום של Grundfos
משאבות הסירקולציה של המותג Grundfos ידועות בכל רחבי העולם - ציוד החימום הנפוץ ביותר.
חברת גרונדפוס החלה את ההיסטוריה שלה בשנות ה-50 בדנמרק כחברה קטנה המפתחת ומייצרת רכיבים לחימום ואספקת מים במגזר הפרטי. כיום היא 75 חברות ב-42 מדינות שָׁלוֹם.
מאפיינים כלליים של משאבת הסירקולציה של Grundfos

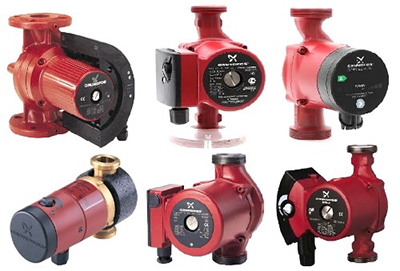

החברה מייצרת מגוון רחב יחידות המתאימות לשימוש במערכות חימום, אספקת מים חמים ומחזור מים חמים.
מוצרי המותג גרונדפוס עבודה עם דודי דלק מוצק (יש להם את הפרשי הטמפרטורות הגדולים ביותר), גז, חשמל ואפילו בפרויקטים עם מקורות חום חדשניים: אנרגיה סולארית או משאבת חום.
יתרונות מוצרי Grundfos אמינים, נטולי בעיות ורב-תכליתיים.
היחיד מִינוּס — מחיר גבוה יחסית של המוצר. עלות יחידה אחת תלויה בכוח, בתצורה, בפריון ומשתנה בתוך הטווח. בין 5 ל-70 אלף רובל. לכן, חשוב לבחור את תצורת המערכת הנכונה. בהתחשב באורך החיים ובאמינות התכנון, השקעות בציוד כזה מוצדקות לחלוטין.
החברה מייצרת דגמים עם הרכבה באוגן והרכבה מסורתית עם בורגאמריקאי. העיצוב הקומפקטי מאפשר גודל נחיתה סטנדרטי 180 מ"מ להתקין משאבות בטווח רחב של עוצמות. ובתנאים צפופים במיוחד, משאבות עם ביצועים דומים יכולות להיות בעלות מרחק ישיבה מופחת - 130 מ"מ.
הסימונים סטנדרטיים ופשוטים למדי.
אינדקס אותיות נותן מושג על ההתמחות של המשאבה, ואחריה שלוש קבוצות של מספרים, הראשונה שבהן מציינת את קוטר החיבור, השנייה - ערך הלחץ בדצימטרים, השלישית - אורך ההתקנה.
אינדקסי האותיות העיקריים המצוינים על המכשירים:
- לחץ דם פירושו שילוב של אום/אום מחבר.
- לחץ דם/כוח כבד — אום/הברגה.
- לְמַעלָה - מחזור הדם.
- ש - מצויד במתג מהירות הרוטור.
- ד - דופלקס, לזווג.
- פ — חיבור אוגן. היעדר אות זו בסימון מצביע על חיבור הברגה.
- נ — הגוף עשוי מפלדת אל-חלד (היעדר אות מצביע על גוף מברזל יצוק, ב - לגבי גוף הברונזה).
- א — הגוף מצויד בשסתום שחרור אוויר.
- ק — עיצוב מיוחד המאפשר שימוש בנוזל קירור כנוזל קירור.

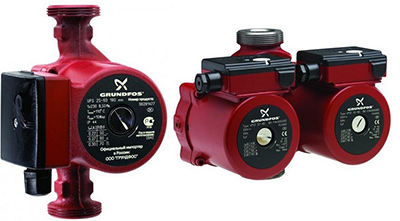

אז, סימון UPS 25–60 130 אומר שזוהי משאבת סירקולציה עם מתג הפעלה (מהירות), בעלת קוטר חיבור 25 מ"מ, לחץ 6 מטרים וממדי נחיתה מופחתים 130 מ"מ.
סוגי מכשירים למערכות חימום
משאבות גרונדפוס המיועדות לפעול כמשאבות סירקולציה מחולקות ל: שתי קבוצות עיקריות, ההבדל ביניהם טמון בתנאי ההפעלה של רוטור מנוע ההנעה.
אם רק אימפלר המשאבה בא במגע עם הנוזל הנשאב, אזי עיצוב כזה נקרא "עם רוטור יבש".
אם הנוזל המועבר מכיל גם את האימפלר וגם את הרוטור של המנוע, זוהי משאבה לפי מאפייניה. עם רוטור רטוב.
לשני סוגי הבנייה מאפיינים ותחומי יישום משלהם.
יָבֵשׁ
הרוטור היבש טוב יעילות גבוהה התקנות והספק גבוה. כמו כן, משאבות מסוג זה אינן רגישות במיוחד לאיכות נוזל הקירור ו לסבול היטב זיהום מוצקים מרחפים וחומרים שוחקים עדינים. פועל בטמפרטורות העולות משמעותית על ערכי ההפעלה המותרים של משאבות רוטור רטובות.

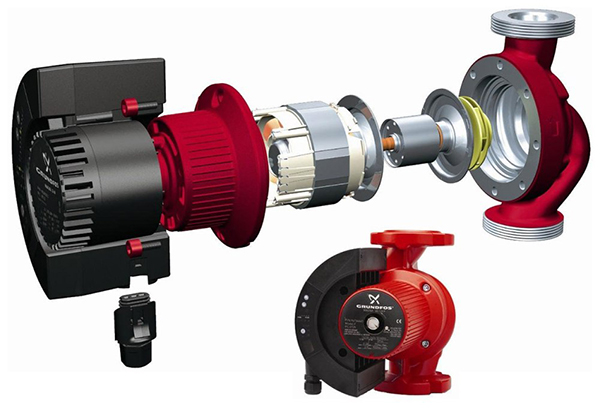

תמונה 1. משאבת סירקולציה מפורקת של Grundfos למערכת חימום, מצוידת ברוטור יבש.
מבין המינוסים — חיי שירות קצרים יותר, עלות גבוהה יחסית, מידות מעט גדולות יותר, צורך בתחזוקה שוטפת (שימון), רעש גבוה. מסיבה זו, עדיף להתקין דגמים עם רוטור יבש בחדר נפרד. אבל באותו הזמן, הם מסוגלים "לשאוב" בקתות גדולות או אפילו בנייני דירות.
רָטוֹב
הרוטור הרטוב קומפקטי יותר, שקט כמעט לחלוטין, עמיד במיוחד כאשר מותקן כהלכה. אינו דורש תחזוקה במהלך הפעולה, אך פחות פרודוקטיבי, עם יעילות נמוכה יחסית - לא יותר מ-50%.
עם צריכת חשמל נמוכה באופן כללי (בממוצע 6-100 וואט בהתאם להספק, למצב ולעומס) מאפיין זה אינו מכריע.
ציוד שאיבה מסוג זה רגיש ביותר לאיכות הנוזל הנשאב, מכיוון שהוא משמש גם כנוזל סיכה וגם כנוזל נגד קיפאון עבור הרוטור. לכן, מכשירים כאלה אינם יכולים לפעול בטמפרטורה מעל 115 מעלות ודורשים התקנה חובה של מסנן בוץ רשת מול המשאבה.
תמונה 2. משאבת סירקולציה קומפקטית של Grundfos עם רוטור רטוב, רגישה לאיכות הנוזל הנשאב.
מכשירים מסוג רטוב נמצאים בשימוש נרחב במערכות חימום אישיות ואספקת מים כמשאבות סירקולציה נוספות של קו ההשלמה.
כללי התקנה לציוד מים של Grundfos

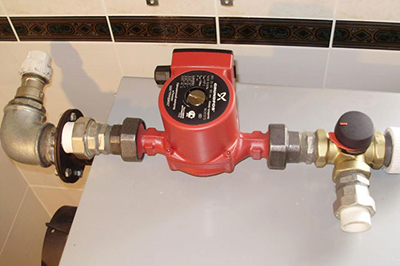

ראשית, עליכם להחליט על מיקום ההתקנה. תיאורטית, ניתן להתקין את המכשיר בכל הפסקה בקו הראשי. אבל בפועל, עדיף לעשות זאת על צינור ההחזרה - קרוב ככל האפשר לדוד. בין הדוד למיכל הלחץ (התפשטות). סידור זה יפחית את העומס התרמי על תכנון המשאבה ולהבי העבודה שלה.
חָשׁוּב! כאשר מותקן על קו היציאה הראשי, נוזל הקירור עלול לרתוח על להבי האימפלר, מה שבסופו של דבר יוביל ל לבלאי מהיר.
האפשרות הטובה ביותר תהיה לבחור חתך אופקי של הצינור. למרות שניתן להתקין את המשאבה על קטע אנכי.
נכון, חשוב כאן שהזרימה במקום הזה תעבור מלמטה למעלה, ולא להיפך - כדי להימנע ממנעולי אוויר.
בעת התקנת המשאבה, יש לוודא שהיא הרוטור עמד אופקית — כאשר מוטים, אוויר עלול להצטבר ולהתבלות במהירות עקב חוסר סיכה (במשאבות עם רוטור רטוב).
תיבת מסוף משאבה בו זמנית מונח על גביכדי למנוע חדירת מים כאשר הקו הראשי מאבד את אטימותו.
תְשׁוּמַת לֵב! חשוב לוודא שהציוד אינו מותקן בקרבת רדיאטור חימום, דבר שעלול לגרום סיבת כשל של התרמוסטט הפנימי.
המשאבה מחוברת דרך מעקף - ענף עוקף. בנקודה שנבחרה בקו הראשי, נוצר פער שאליו מותקן שסתום כדור לוויסות אוטומטי, או שסתום כדור להחלפה ידנית של המצב, אשר מופרז על ידי מגשר עוקף.
עם שני שסתומי כדור לסגירה משאבת סירקולציה מותקנת בכניסה וביציאה (יש להסירה במידת הצורך). מסנן בוץ ושסתום (אם אין כזה מובנה) להוצאת אוויר מותקנים תמיד לפניה.
בהתבסס על צריכת החשמל המרבית (המצוינת על גוף המכשיר ובגיליון הנתונים הטכניים), בחר נתיך אוטומטי עבור ספק הכוח. ניתן לחבר את המכשיר דרך מערכת האוטומציה: תרמוסטט או טיימר.
פרמטרים לבחירה
אם משאבת Grundfos נחשבת למשאבת הזנה (למילוי הפסדי נוזל קירור ומילוי המערכת), אז הפרמטר העיקרי שלה נחשב ל ביצועים. בדרך כלל זה נלקח מהחישוב 0.5% לפי נפח המערכת כולה.
אבל אם מתקן המים יעבוד כמשאבת מחזור מלאה, אז הבחירה צריכה להיות מחמירה יותר.
כּוֹחַ
פרמטר זה מציג את כמות הנפח שהמכשיר שואב. ליחידת זמן. הבחירה תלויה ביכולת החימום. עדיף לקחת משאבה עם עתודה קטנה (אבל בלי קנאות - העתודה 10% פרודוקטיביות מספיק), מכיוון שרמת הרעש עשויה להיות חריגה במצבים הקרובים לגבול. ככלל, הגדרות היצרן מתאימות לרעש הנמוך ביותר.
לַחַץ
הלחץ תלוי בהתנגדות המערכת ללחץ דינמי ו מספר קומות של המקום המחומם. ככל שיש יותר סיבובים ושסתומי בקרה, כך המדדים צריכים להיות גבוהים יותר.
הלחץ הסופי תלוי במאפייני המערכת. לחץ סטטי במערכות פתוחות נקבע גובה מיכל ההתפשטות, בסגורים - קרום לחץ.
מהירות ורעש
בנוסף לפרמטרים אלה, ניתן לשים לב גם לאפשרויות הנוספות של הדגמים העדכניים ביותר של הדאגה.
לדוגמה, משאבה עם מתג מהירות בעל שלושה מצבים מאפשרת לך להתאים את הפעולה לצורכי המערכת ולחסוך בצריכת אנרגיה (בהשוואה לדגמים בעלי מהירות אחת).

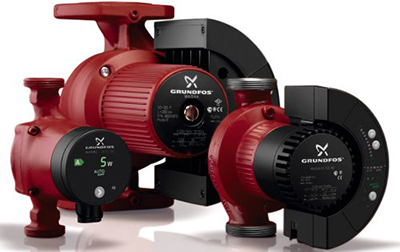

אבל פיתוחים מודרניים עם ווסתים אלקטרוניים מסוגלים להתאים את עצמם בצורה מדויקת כל כך לתנאים ולצרכים של מערכת החימום שהם מספקים הפחתת צריכת האנרגיה פי 2-5. שלא לדבר על הפחתת רעש.
יש לדעת את הדברים הבאים בנוגע לרעש: דגמים עם רוטור יבש רועשים יותר באופן ניכר. משאבות רוטור רטוב כמעט ואינן נשמעות במהלך הפעולה. אך אם הקיבולת שלהן עולה על צרכי המערכת או שהן פועלות בגבול, הרעש גובר. וגם רעש אומר שיש אוויר במערכת.
הַפנָיָה! דגמי גרונדפוס האחרונים הם אלטרנטיבה מצוינת למשאבות מיושנות של מותגים אחרים - הן צורכות פחות אנרגיה ולעבוד באופן מורגש יותר בשקט.
סרטון שימושי

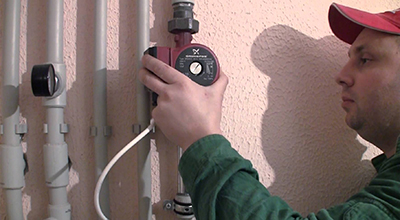

סרטון על תקלות אפשריות של אחד מדגמי משאבת הסירקולציה של Grundfos ושיטות תיקון.
מסקנה כללית
משאבות הסירקולציה של Grundfos עומדות בכל הדרישות המודרניות. כאשר הן נבחרות ומותקנות כהלכה, הן פועלות בצורה יעילה ביעילות הגבוהה ביותר ולמשך הזמן הארוך ביותר האפשרי, מבלי לדרוש כל שינוי תצורה או תחזוקה מורכבת. מסיבה זו, ציוד גרונדפוס הוא מוביל בעולם.
