מה שאתם צריכים לחימום איכותי! כיצד לבחור משאבת סירקולציה לחימום בית פרטי

משאבת סירקולציה - מכשיר הגורם למים לזרום דרך מערכת צנרת גם בכיוון קדימה וגם בכיוון אחורה.

סוגים רבים של מערכות חימום דורשים התקנת משאבת סירקולציה.

סוגי משאבות סירקולציה לחימום, שהן טובות יותר

משאבות סירקולציה למערכות חימום מחולקות לרטובות ויבשות.

רָטוֹב

המנוע החשמלי מופרד מהמים על ידי טבעות איטום. האחרונות מסתובבות במהלך הפעולה ונוגעות זו בזו. בין פני השטח שלהם יש שכבה דקה של נוזל., המשמש כחומר איטום לחיבורים. האחרון אפשרי עקב הפרש הלחץ באטמוספירה ובמערכת החימום. למרות חוסר המגע הישיר של הרוטור עם מים, המשאבה נקראת רטובה.

תמונה 1. תרשים סכמטי של משאבת הסירקולציה הרטובה. החצים מציינים את חלקי המכשיר.

היתרון העיקרי הוא חיי שירות ארוכים. המכשיר האטום יכול לפעול עד שלוש שנים מבלי להחליף את הטבעות, למרות שחיקתן. זה נכון גם אם לא מתרחשים מצבי חירום.

העיצוב מבטל את שימון המנוע וקירורו בתחזוקהשתי הפונקציות מבוצעות על ידי נושא החום, הנכנס חלקית פנימה. לאספקת חשמל, רשתות חשמל משמשות הן בפאזה אחת והן בשלושה פאזות, בהתאם לקיבולת המתקן. כדי להקל על ההתקנה, משאבות כאלה מצוידות בחיבורי אוגן מיוחדים או בהברגות סטנדרטיות. הסוג תלוי בביצועים.

למכשירים מסוג רטוב יש את היתרונות הבאים:

• פעולה שקטה;
• גודל קטן, משקל נמוך;
• צריכה נמוכה של אנרגיה חשמלית;
• חיי שירות ארוכים ללא צורך בתחזוקה;
• קלות התקנה ותיקון הודות לעיצוב המודולרי.

החיסרון העיקרי של משאבת סירקולציה רטובה הוא יעילותה הנמוכה. יעילות לעיתים רחוקות עולה על 50%זאת בשל חוסר האפשרות לאטום את המנוע כאשר גודלו גדל. לכן, מכשירים כאלה משמשים במערכות חימום קטנות, למשל, בבתים פרטיים.

יָבֵשׁ

בשל התכנון, הרוטור אינו מתקשר עם נוזל הקירור. למשאבות יש נפח גדול יותר, בהשוואה למשאבות רטובות, מקדם יעילות של כ-80%. אבל יש שני חסרונות חשובים:

• רעש גבוה במהלך הפעולההבעיה נפתרת על ידי התקנת בידוד קול בחדר עם המשאבה.
• הצורך להחליף לעתים קרובות מסנני מים ואוויר. מכשיר יבש דורש ניקוי הסביבה, שכן במהלך הפעולה נוצרות מערבולות המושכות אבק. האחרון יכול להוביל לשבירה ונזק לאיטום. שליטה באבק תגדיל את משך הפעולה של המכשיר.

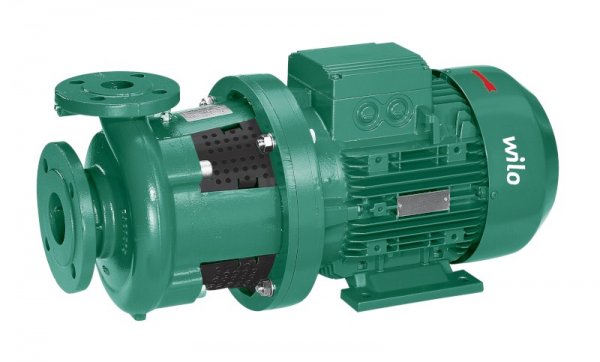

תמונה 2. משאבת סירקולציה יבשה של היצרן Wilo. מכשירים כאלה גדולים בהרבה ממוצרים עם רוטור רטוב.

משאבות סירקולציה מסוג יבש מחולק ל-3 סוגים:

• אופקי, שבו, כפי שהשם מרמז, המנוע ממוקם במקביל לקרקע, והצינורות נמצאים בקצה;
• אֲנָכִי, עם מנוע המותקן בניצב לרצפה וצינורות בציר אחד;
• לַחסוֹם, בצורת ארונות המותקנים על הקיר.

כיצד לבחור את המשאבה הטובה ביותר למערכת חימום בית פרטי

תלוי בסוג המערכת ובפונקציות הנדרשות, חישובים שבוצעו בעת יצירת הפרויקט.

פרמטרים כלליים

מוּמלָץ שימו לב ל-4 מאפיינים:

1. טמפרטורה מותרתמכשירים איכותיים תומכים בפעולה בטווח 110—130 מעלות צלזיוסיש לקחת בחשבון שגם מכשיר זול צריך להיות בתיאור לא פחות מ-90 מעלות צלזיוסזה לא חל על מערכות בטמפרטורה נמוכה. להיפך, עבור דוודי דלק מוצק, מדד זה חשוב מאוד.

1. החומר המשמש לייצור הגוף. היחס הטוב ביותר מבחינת מחיר-איכות נחשב ל- בַּרזֶל יְצִיקָהאם אתם מוגבלים בתקציב, מומלץ לחפש משאבה מ פלסטיק עמיד בחום.
2. גודל חיבור: מ-G1 עד G4. וגם הסוג חשוב: מושחל או עם אוגן. מוּשׁחָל הוא מחולק לחיצוני ופנימי, ויש להתקין עבורם מתאמים מיוחדים. אוגן — תושבת עשויה מקשה אחת, שבבחירתה די לקחת בחשבון את קוטר נקודת ההרכבה.
3. נדרשים שני סוגי הגנה: הפעלה יבשה וחימום יתר.שני הסוגים משמשים במשאבות סירקולציה כדי להאריך את חיי השירות. רֵאשִׁית הוא משמש במכשירים "רטובים" לקירור בטוח של המנוע. שְׁנִיָה נועד לכבות את המכשיר כאשר מגיעה לטמפרטורה קריטית. הגנה איכותית תבטיח בטיחות ותמנע תאונות.

בחירה על סמך ביצועים

עוצמת המכשיר חייבת להיות מספקת כדי להעביר את נוזל הקירור החם לכל חלקי הצינור. נוסחה פשוטה משמשת לחישוב:

K = N, כאשר N הוא הספק הדוד בקילוואט.

מֵמַד קילו-ג'אול - ליטר לדקה. אז, לגבי החימום 30 קילוואט להשתמש במשאבה 30 ליטר/דקה.

לחץ בבתים בני קומה אחת ושתיים

לכל מכשיר יש גבול עליון, חציה המאיימת על התרחשות תקלות. בבתים פרטיים בני שתי קומות זה מקובל עבור 3-4 אטמוספרות, במקרים אחרים - עבור 1.5-2.5.

יש צורך לחשב את גובה עליית המים על ידי המכשיר. לשם כך קבע את אורך הרתמה והכפיל אותו ב-0.06 מטר. לדוגמה, עבור 80 מטר צינורות צריכים לחץ 4.8 אטמוספרות

מומלץ לבחור משאבה עם מספר מהירויות.זה יאפשר לכם לשלוט בצריכה או לחמם את החדר מהר יותר, במידת הצורך.

תנאים חיצוניים

קוטר הצינורות חייב להתאים לחישובים עבור הצנרת.המספר נמצא בעת יצירת הפרויקט. שימוש בחומרים קטנים יותר יפחית את הלחץ במערכת. כלל זה פועל גם בכיוון ההפוך.

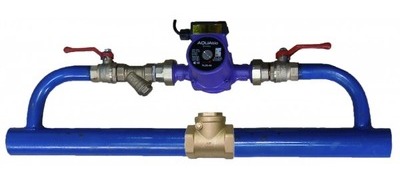

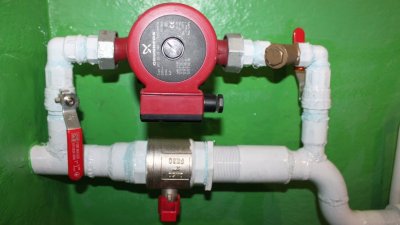

ניתן להשתמש במעקף, אשר ייצור זרימה טבעית של נוזל הקירור. להתקנה תצטרכו לרכוש צינורות בקוטר קטן יותרהם ממוקמים סביב המשאבה, וחותכים את הברז לכל אזור.

כיצד לבחור מכשיר בהתבסס על מאפייני צריכה

0.1 קילוואט/מ"ר² עבור בתים פרטיים קטנים;תלוי בגודל הבניין ובאזור בו הוא ממוקם. באקלים חם יש צורך:

• 0.07 קילוואט/מ"ר² עבור בנייני דירות מרובי דירות;
• <0.05 קילוואט/מ"ר² עבור מבני תעשייה.

באזורים קרים, נעשה שימוש בתקנים הבאים SNiP 2.04.07-86, לפיו:

• עבור בניינים נמוכים, משאבות בעלות קיבולת של 173-177 וואט/מ"ר
• עֲבוּר 3 קומות וגבוהים יותר - 97-101 וואט/מ"ר

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד להתקין כראוי משאבת סירקולציה במערכת חימום.

מַסְקָנָה

משאבת סירקולציה שנבחרה כראוי תגביר את נוחות פעולת החימום. העיקר הוא לבחור בקפידה את המכשיר ולחבר אותו בהתאם לכללים.לקבלת המלצות והתקנה, כדאי להזמין מומחי חימום וחשמל.
