מה ההבדל בין מערכות חימום סגורות עם משאבת סירקולציה למערכות פתוחות?

כדי להבטיח זרימה רציפה של נוזל קירור חם במערכת החימום ולשמור על טמפרטורה נוחה בבית, הם מותקנים ליד הדוד משאבת סירקולציה.

לא משנה אם זה על הצינור הישיר או החוזר, אלא לפני הענפים. רוב המערכות יכולות לעמוד בטמפרטורה עד 115 מעלות צלזיוס, וזה מספיק לכל חימום.

דיאגרמות חיבור משאבת סירקולציה

סוג ההתקנה תלוי ב הצינור הנבחר וסוג המערכת. הם גם שוקלים את הדיאגרמות לחיבור חשמל וציוד נוסף.

בהגשה

התקנה על צינור ישיר היא בביקוש נמוך. מומחים מאמינים שעדיף לבחור באפשרות הפוכה. הסיבה לכך היא משלוש סיבות:

1. טמפרטורת המים במקרה הנוכחי גבוהה בהרבה, אך המשאבות מסוגלות לעמוד בה. עד 110-115 מעלות צלזיוסבמקביל, דוודים המותקנים בבתים פרטיים אינם מחממים את נוזל הקירור אפילו עד 90 מעלות צלזיוס.
2. צפיפות הנוזל החם נמוכה יותר, מה שמקשה על השאיבה. ההבדל ב-20 מעלות משנה את המחוון רק 10 ק"ג/מ"ר³, מה לגבי מכשיר איכותי עם לחץ כ-5 מטרים לא יוצר בעיות.
3. הלחץ של נוזל הקירור המקורר בקו ההחזרה גבוה יותר, אך ההבדל לֹא מַשְׁמָעוּתִי.

לכן, בחירת מיקום ההתקנה של משאבת הסירקולציה תלויה יותר בנוחות מאשר במאפיינים טכניים.

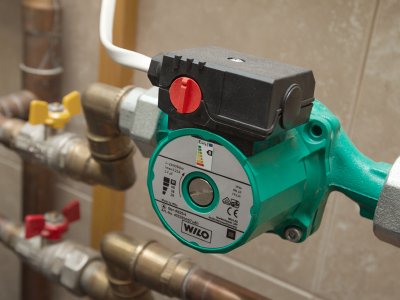

מיקום ההתקנה הוא הפער בין הדוד (אחרי שסתום הסגירה) והענף הראשון. בנוסף למשאבה עצמה, יש צורך להתקין מחברים כדי להקל על הפירוק ומסננים להגנה.

בחזרה

הקיטור שנוצר כאשר טמפרטורת המים עולה אינו מגיע לדוד מכיוון שיש לו זמן להתקרר. לכן, יחידה כזו נמצאת בשימוש לעתים קרובות יותר, במיוחד בעת שימוש תנורי חימום לדלק מוצק.

מומלץ להתקין את המשאבה בנקודה בה הצינור מתחבר. באחד אחרי כל הרדיאטורים. וגם להפריד את שסתומי הסגירה. בחירת המיקום הנוספת תלויה בנוחות התחזוקה.

בדרך כלל המכשיר ממוקם מול מחולל החום, אספקה מסנן לכלוךמומלץ להניח אותו על החלק המתכתי של הצינורות לשליטה טובה יותר בטמפרטורה.

למערכת הסוג הפתוח

ללא קשר לסוג, המשאבה מותקן אופקית, מה שמפחית את הרעש שנוצר. זאת בשל זרימה מאולצת, אשר במכשירים אנכיים לוקחת יותר זמן להרים את המים למעלה.

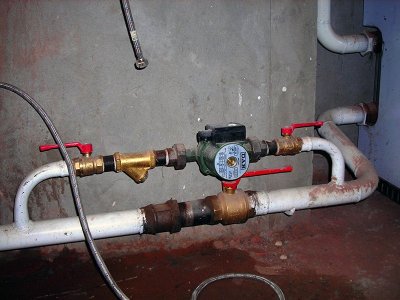

הכללת המכשיר בחיווט פתוח אינה מביאה לשינויים משמעותיים. לעתים קרובות הוא ממוקם על צינור ההחזרה, מטר וחצי מהדוד. לשם בטיחות, הם מותקנים שסתום מעקף ובדיקה, האחרון הוא אופציונלי. כיוון זרימת המים נלקח בחשבון גם כן. ניתן להתקין פילטר לניקוי נוזל קירור.

למערכת חימום סגורה

במערכת סגורה, ממוקמת גם משאבת סירקולציה. על צינור ההחזרההעיקרון אינו שונה מהעיקרון הקודם. ההערה היחידה היא התקנה של שסתום אל-חזור היא חובה. אחרת, הזרימה הרגילה של הנוזל דרך הצינורות מופרעת.

לדוד החשמלי

דודי חשמל, כמו דודי דלק, פועלים ללא בעיות. עם סירקולציית מים כפויה. מספיק להקפיד על כללי התקנת המשאבה, אחרת גורם היעילות יקטן.

מומלץ לחפש מקום מתאים בתחתית הרתמה, רצוי - על צינור האספקה.

למען הבטיחות להאריק את המערכת, אבל לא לאפס. אחרת, הפאזות עלולות להתערבב ולגרום לקצר חשמלי.

אם הדוד מותקן כהלכה, לא אמורות להיות בעיות עם המשאבה. די לבצע את הוראות ההתקנה המצורפות למכשיר. כדי להתקין את המערכת, תזדקקו גם ל: מפיץ, ברזים, מסנן, מד לחץ, רכיבי צנרת ואביזרי מחברים.

למעגל החשמלי

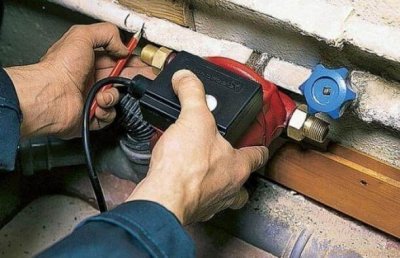

כל משאבת סירקולציה מחוברת למקור חשמל לאספקת חשמל. נוצר קו נפרד עם התקן מגן. תצטרכו שלושה חוטים: לפאזה, ניטרלי ואדמה. ישנן מספר תוכניות חיבור:

1. בְּאֶמצָעוּת מכשיר בידול;
2. יחד עם אספקת חשמל ללא הפרעה;
3. מופעל על ידי דוד (עם מובנה אוטומציה);
4. עִם ויסות ייצור החום.

ניתן להשתמש בשיטה הקלאסית - עם עם מזלג רגיל, אך במקרה זה קיים סיכון גבוה לתאונה או שריפה.

התוכנית הראשונה הוא משמש ברוב המקרים, תוך הבטחת בטיחות החוטים והציוד. הוא גם די קל להרכבה ידנית.

קודם הם שמו מפסק דיפרנציאלי, בחירת עוצמת הזרם וחתך הרוחב בהתאם למאפייני המשאבה. אספקת חשמל מסופקת לחלק העליון (מספרים אי-זוגיים), עומס - לתחתית. מחברים עבור 0 מסומנים על ידי האות נכדי להפוך את תהליך הבקרה לאוטומטי, תרמוסטטים מחוברים: אחד למכשיר, השני לאספקה.

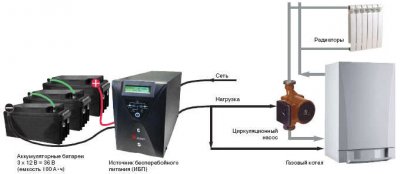

המעגל עם התקן האל-פסק הוא השני הכי פופולרי. יש לו מחברים רבים שאליהם מחוברת לא רק המשאבה אלא גם הגנרטור.

לחיבור מכשירים המופעלים על ידי דוד או עם ויסות תפוקת חום צרו קשר עם חשמלאים מקצועיים.

עם יחידות נוספות

בכל מערכת עם דוד אחד, יש להתקין התקן שאיבה. אך בתבניות מורכבות יותר, יהיה צורך בהתקן שאיבה נוסף. זה קורה במצבים הבאים:

• בעת שימוש שני גנרטורים או יותר;
• כאשר מוחל קיבולת חיץ;
• אם קיים מעגלים מרובים או דוד;
• בעת ההתקנה מפריד הידראולי;

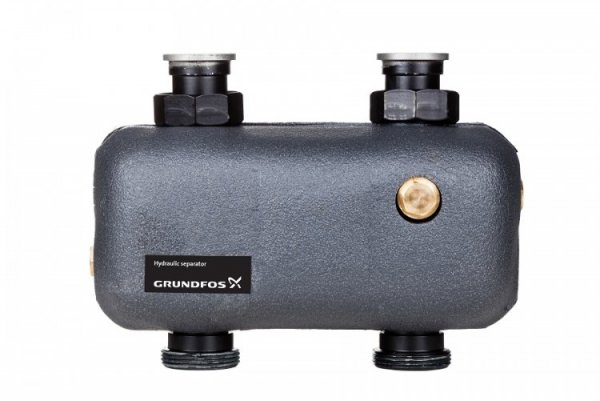

  תמונה 1. מפריד הידראולי דגם Heatmix עם מעטפת בידוד תרמי, הברגת חיבור - 1 1/2'', יצרן - Grundfos.

• עם אורך כולל של צינורות יותר מ-80 מטרים;
• בעת שימוש רצפה חמה.

כדי ליצור מערכת תקינה של מספר תנורי חימום על דלקים שונים, יהיה צורך להציב משאבות גיבוי. במצב כזה, הקו הראשי יחולק ל... שני חלקים: חימום ודוד. קבל חיץ עושה את אותו הדבר, למרות שייתכנו יותר מעגלים. מעגלים דומים מיישמים בבתים בני 3 קומות וגדולים.

כאשר מתרחשת הסתעפות, הצינורות נשברים למספר חלקים עצמאיים, שכל אחד מהם מצויד במשאבה. הם מפזרים באופן שווה את נוזל הקירור על פני הרצפות. ללא קשר לכמות, כל אחד מהם ממוקם על צינור מעקף. מומלץ להוסיף להם שסתומי כדור כדי להפחית את הצריכה בעונת הקיץ.

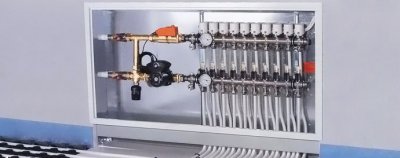

בעת שימוש ברצפות מחוממות, יש להתקין שתי משאבות סירקולציה. סט של מכשירים יעזור להכין את נוזל העבודה, לחמם אותו לטמפרטורה הנדרשת ולשמור עליו.

כדי להבטיח עוצמה מספקת, אורך הרתמה לא יעלה על 50 מטריםאחרת, המערכת פועלת בצורה לא אחידה.

מאפייני התקנה בבית פרטי

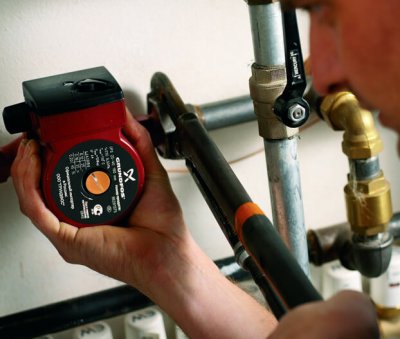

ההתקנה מתבצעת לפי התרשים המצורף למשאבה. העיקרון דומה לזה ששימש במהלך ההתקנה. מכשירי ייצורבחרו מקום מתאים בהתאם לתקנות, שרשימותן תלויות בסוג המכשיר. לאחר מכן, באחת הנקודות עם השירות הנוח ביותר, מקמו אותו בהתאם להוראות.

סרטון שימושי

צפו בסרטון הזה שמראה לכם את הסוגים השונים של התקנות משאבות סירקולציה.

מַסְקָנָה

התקן את משאבת הסירקולציה בעצמך לא קשה, אבל ליתר ביטחון ופעולה ללא הפרעה להזמין מומחיםזה נכון במיוחד לגבי התקנת רכיבים חשמליים.
