הגיע הזמן להפוך את החיים לנוחים יותר: בניית תנור לבנים קטן לבית קיץ במו ידיכם

הם בונים בקתות קיץ חימום או חימום ובישול מיני-תנורים עשויים לבנים. מבנים אלה מאפשרים לכם לחמם את הבית שלכם מחוץ לעונה ובחורף.

תנור המיועד אך ורק לחימום נבנה אם לבקתת הקיץ יש גז וחשמל כל השנה. אם אין על מה לבשל אוכל, נבנים תנורים עם כיריים.

תוכניות של תנורי לבנים קטנים

תנורים קומפקטיים לא תופסים הרבה מקום, דבר שחשוב במיוחד עבור אזורים קטנים. לתנורי חימום יש חתך מלבני בבסיס. גוֹבַה תנורים תלויים בגובה הבניין ובדגם הנבחר. ארובת לבנים מוחלפת לעתים קרובות בצינור פלדה תוצרת בית.

כיריים קטנות לחימום ובישול

תנורים קטנים המיועדים לחימום הבית ובישול אוכל מצוידים ב... נישה לתנור.

בנישה נוספת, הממוקמת מעל תיבת האש, ניתן לבנות תנור, מיכל לחימום מיםחלל הנישה משמש לעתים קרובות לייבוש בגדים.

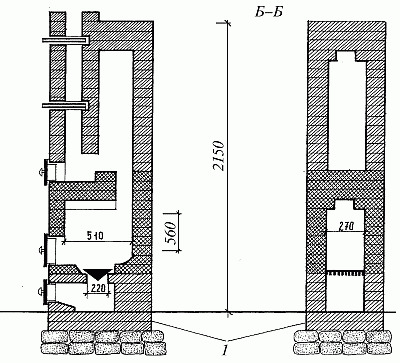

בואו ניקח בחשבון תרשים ספציפי של תנור קומפקטי עם מידות בסיס 0.64 x 0.51 מטר (2 x 3.5 לבנים) ו גובה 2.15 מטרים (32 שכבות של בנייה).

דגם זה של תנור מיועד לחימום בתים קטנים ובינוניים בשטח של מ-25 עד 40 מטרים רבועיםלבנים קרמיות מלאות (רגילות) מתאימות להנחת קירות.

הכיריים מובניות במטבח (באמצע החדר או צמוד לקיר). לכיריים של דגם זה יש את הדברים הבאים אלמנטים עיצוביים:

• תא בעירה;
• בור אפר;
• תעלות עשן;
• חור לניקוי תעלות עשן;
• חור לבניית ארובה;
• נישה עם משטח בישול;
• נישה להתקנת תנור או מיכל מים חמים.

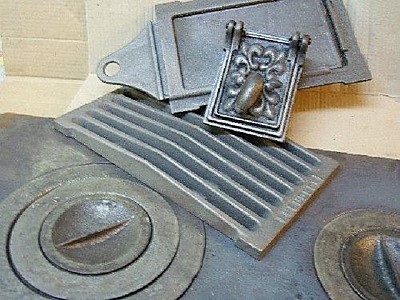

מַתַכתִי גופי חימום לִקְנוֹת בחנות לחומרי בניין. ברשימה חלקי המפעל כוללים:

• גודל דלת תיבת האש 20 על 20 ס"מ (ברזל יצוק מלא או עם זכוכית חסינת אש במסגרת מתכת);

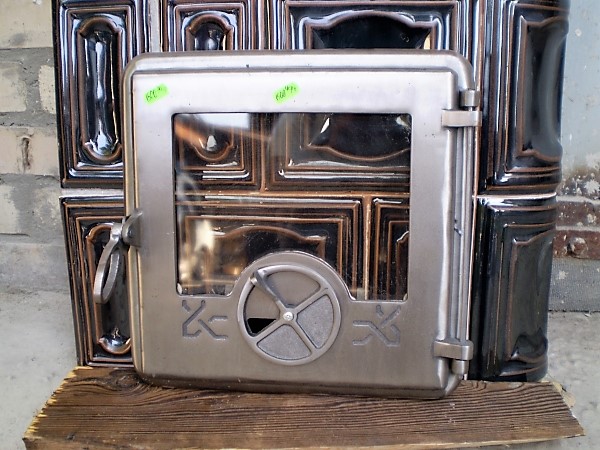

תמונה 1. דלת תא האש בגודל 30 על 30, עשויה מברזל יצוק מלוטש וזכוכית חסינת אש. קיימת אפשרות לוויסות משיכה.

• דלת מפוח (14 על 14 ס"מ);
• 2 דלתות לניקוי תעלות עשן (20 על 14 ס"מ);
• גריל (45 על 25 ס"מ);
• גודל משטח הבישול 20 על 35 ס"מ (עם או בלי חור);
• 2 שסתומים;
• אורך פרופיל זווית פלדה 50 ס"מ (מחובר בין יריעת תיבת האש לקיר התנור);
• גודל יריעת מתכת לפני תיבת האש 50 על 60-70 ס"מ.

תנור ומיכל מים חמים מרותך מפח פלדה. מתחת יריעת תיבת אש מונח קרטון אסבסט באותו גודל. לעבודות תנור תצטרכו:

• 222 יחידות אדום מלא גוף לבנים;
• מוּכָן תערובת בנייה עבור קמינים ותנורים (או תמיסה של חול וחימר רגיל שנלקח מהמחצבה).

מכשיר חימום קטן

בואו נסתכל על דיאגרמת גוף חימום ספציפית. בָּסִיס לדגם זה יש צורה מלבנית עם מידות 0.89 x 0.51 מטר (2.5 על 2 לבנים). גוֹבַה תנורים - 2 מטרים 38 ס"מ.

מידות קומפקטיות מאפשרות לכם לבנות תנור בפינה או במרכז החדר. אם בדאצ'ה יש מטבח וכמה חדרי מגורים בשטח כולל עד 40 מטרים רבועים, התנור מובנה בתוך פתחי קיר (מחיצות פנימיות).

רָאשִׁי אלמנטים המודל הזה:

• תיבת אש;
• בור אפר;
• תעלות עשן;
• יציאת ארובה.

דלת עם זכוכית עמידה בחום במסגרת מתכת או דלת ברזל יצוק מוצקה מובנית בפורטל תא האש. התנור בנוי על בסיס איתן, קבור באדמה. היסודות עשויים מוצק או עמודיים.

הכנת תנור קטן לבית קיץ במו ידיכם

בדוגמה זו, נבחן בפירוט את עבודת ההכנה והעיקרית על בניית תנור חימום מיני קומפקטי בדאצ'ה. נקודות חשובות העבודות הן:

• בחירה של מוכן פּרוֹיֶקט;
• בְּחִירָה מקומות בבית קיץ לבניית תנור;
• רְכִישָׁה חומרים;
• רכישת מתכת חלקים ואביזרים;
• הכנת הכיריים כְּלִי, רכישה או השכרה של כלי עבודה חשמליים (מטחנות, מקדחות רוטטות);
• בְּנִיָה קֶרֶן;
• בְּנִיָה תנורים.

בחירת פרויקט מוכן

הדרישה העיקרית לתנור - היכולת לפלוט חום במשך מספר שעות לאחר החימום. חשיבות רבה היא לחימום מהיר של הבית עם בעירה חסכונית של דלק. לבחירה גם להשפיע:

• תנאי מזג האוויר אזור במהלך חודשי החורף ומחוץ לעונה;
• מְרוּבָּע בית כפרי ומספר החדרים המחוממים;
• מְחִיר חומרים.

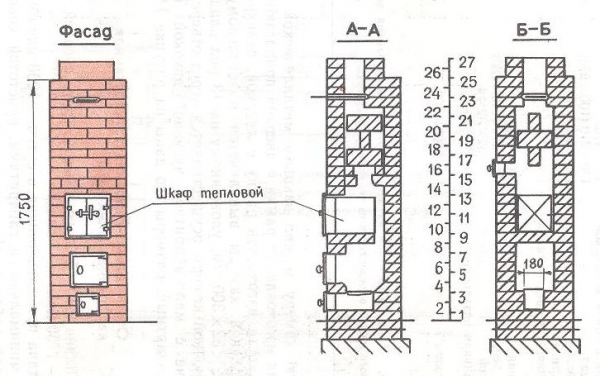

תמונה 2. דוגמה לשרטוט של תנור לבנים קטן עם מידות. מימין חתך, הסדר מצוין.

בחירת המודל מושפעת מ הטעם של בעל הביתתנור חימום בנוי היטב של עיצוב זה מסוגל לא רק לחמם, אלא גם לקשט בית כפרי.

חומרים

בחירת חומרים איכותיים מאפשרת לכם לבנות תנור אמין. לעבודה יהיה צורך:

• לבני קרמיקה (260 יחידות);
• לבני חרסית אש (130 יחידות);
• מפעל (מוכן) תערובות לעבודות תנור (חימר-חול וחול אש).

בעת בחירת לבני חרסית אש עבור תיבת האש, שימו לב לסימונים. לבנים עם האות "U" עשויים מחימר אש משני ממוחזר. יש להם ערכי חוזק נמוכים יותר בהשוואה ללבנים עם האות "Ш".

מתאים להנחת החלקים התחתונים והעליונים של התנור לבנים אדומות רגילותאיכות החומר נשפטת על פי נוכחות סדקים, כתמים שחורים מירי במפעל. אם האצווה מכילה הרבה לבנים שבורות, סדוקות ושרופות יתר על המידה, עדיף לחפש את החומר בחנות אחרת.

התערובות מדוללות מים לפי ההוראות שעל האריזה. אין צורך להוסיף מלח או מרכיבים אחרים.

חלקי המתכת של הכיריים נרכשים בחנות לחומרי בניין. עבור עיצוב זה תצטרכו:

• גודל דלת תיבת האש 30 על 20 ס"מ;
• גודל דלת המפוח 20 על 14 ס"מ;
• 2 ניקוי דלתות חורים - 20 על 40 ס"מ;
• גריל (40 על 23 ס"מ);
• יריעת קירוי (60 על 100 ס"מ), דוּ מִגזָר;
• גודל יריעת פלדה 50 על 70 ס"מ;
• צפחת אסבסט (50 על 70 ס"מ);
• זווית פלדה (מוצר מגולגל) אורך 50 ס"מ;
• 2 גודל בולמי תנור 13 על 13 ס"מ.

כדי לאבטח את הדלתות לקירות הבניין תצטרכו 6 מטרים חוט פלדה קוטר 1-2 מ"מ או רצועות פלדה (1.65 מטרים), ברגים וברגים ארוכים.

הכנת היסודות

גודל היסוד תלוי בתנאי הבנייה הספציפיים. מִינִימוּם עובי הבסיס עבור דגם זה של תנור קטן הוא 55-60 ס"מ.

היסוד בנוי בצורה כזו שהוא חסם את אזור הקפאת הקרקעקצת התנשא מעל הרצפה או היה צמוד אליו. בטון, פלדה מחוזקת, לבנים, אבן הריסות, חול, אבן כתושה וחומרי גליל לאיטום משמשים לבנייה.

עבור תנור קטן וקומפקטי, בסיס בטון מזוין מונוליטי מתאים. ההתקנה והיציקה מתבצעות בסדר הבא:

• בור חופר באדמה, שמידותיו עולות על היקף התנור העתידי. 10-20 ס"מ מכל צד.
• תחתית הבור מפולסת ודחוסה.
• שכבה של חצץ דק נשפכת לתוך החור (22-25 ס"מ), עליו - שכבה של חול בינוני-גרגר (15-17 ס"מ).
• כרית האבן הרופפת מפולסת ודחוסה.
• הבור מרופד ביריעות קירוי וביריעות קירוי, והחיבורים מצופים במסטיק העשוי מביטומן וזפת.
• הם מתקינים את זה בבור טפסות לגובה הנדרש, מותקנת בתוכו רשת של חיזוק פלדה.
• הבור ממולא בבטון, ומשתמשים במקדחה ויברציונית כדי לדחוס אותו ולשחרר בועות אוויר.
• לאחר שהמלט התייבש לחלוטין, הוא מונח על הבסיס שתי שכבות איטום מבד גגות.

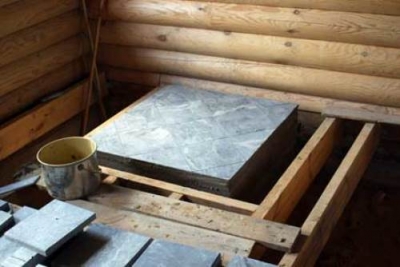

• שתי שכבות של לבנים אש מונחות על גבי יריעת הגג (על גבי טיט).

בניית תנור הלבנים עצמו

לפני תחילת העבודה, מערבבים את חומרי הליטוש של בנייה. עבודות הלבנים מתבצעות על אופקי לחלוטין משטחים. פרמטר זה נבדק בשלב בניית היסודות. להלן תיאור של הנחת השורות של תנור החימום הקטן.

שורה אחת. על פי התוכנית, מונחות לבנים ויוצרות בור אפר. המסגרת התחתונה של דלת בור האפר קבועה בפורטל בור האפר.

2-3 שורות. הנחת לפי התוכנית.

שורה 4. תיקון דלת המפוח באבן, בנייה לפי התרשים.

שורה 5. פריסת תא האש. התקנת הסורג. התקנת דלת תא האש בפורטל (הנחת המחברים בתפרים).

שורות 6-9. הנחת תא האש לפי התרשים. הידוק מחזיקי הדלת לתוך התפרים.

10-12 שורות. בנייה של תיבת אש.

שורות 13-15. הנחת קמרון תיבת האש, ויצירת תעלת עשן הכבשן.

שורה 16-17. הנחת לפי התוכנית, בניית דלת לניקוי תעלת העשן. איטום מחברי הדלת לתוך התפרים.

שורות 18-24. היווצרות תעלות עשן של הכבשן.

שורה 25-26. התקנת דלת לניקוי תעלת העשן. יצירת תעלות עשן.

שורה 27. הנחת תעלות.

שורה 28. התקנת השסתום התחתון, הנחת תעלות.

שורות 29-31. הקמת ערוצים, עבודה לפי התוכנית.

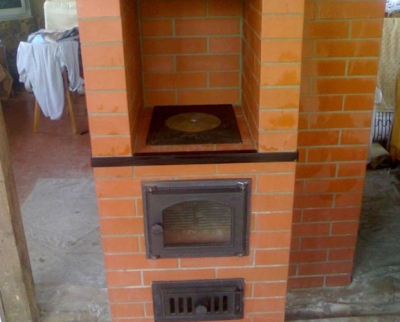

תמונה 3. אמצע תהליך בניית התנור: התקנת תיבת האש, היווצרות תעלות העשן מתחילה.

שורה 32. בנייה מוצקה, סגירת קשתות תעלה, יצירת ארובה. התקנת בולם עליון.

שורות 33-34. בנייה מוצקה עם היווצרות ארובה.

שורה 35. בניית השכבה הראשונה של בנייה בארובה.

קשיים ובעיות אפשריות

בעלי מלאכה חסרי ניסיון אינם משתמשים במסגרת של קורות עץ ובקו אינסטלציה בעת בניית קירות תנור, מה שמוביל ל סטיית הקירות מהאנכי.

אם במהלך תהליך הבנייה מתגלה קירות עקומים, יש לפרק את האבן ולהניח אותה מחדש.

לאחר סיום העבודה ומתן אפשרות לייבוש טבעי, חימום המיני-תנור נעשה באמצעות מנות קטנות של עצי הסקה.

במקביל, קירות התנור להתכסות בסדקים בשל העובדה שמתרחשים תהליכי הצטמקות במבנה החימום. כדי לחסל סדקים, מדללים את התמיסה והתפרים נאטמים.

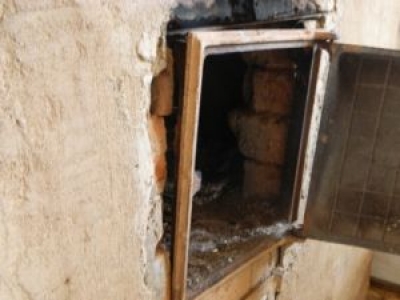

הידוק שגוי של מחברי הדלת עלול לגרום לתזוזה שלה. כדי למנוע דלת משופעת, הוא אינו נשאר פתוח עד שהחיבורים נאטמים לחלוטין בתפרים. אם מתגלה תזוזה במהלך הבנייה, השורות מפורטות והחיבורים נאטמים שוב.

סרטון שימושי

סרטון בו מודל תלת-ממדי מציג שלב אחר שלב בנייה של תנור קטן לבית קיץ: לשם הבהירות, כל שורה צבועה בצבע משלה.

היכן יעיל ובטוח יותר למקם כיריים קטנות?

אֶל הַסָקָה הכיריים פלטו חום ביעילות, הן ממוקמות באמצע בית מגורים בן חדר אחד או בית מובנה במחיצות פנימיות. חימום ובישול תנורים קטנים מוצבים במרכז המטבח או צמוד לקיר.

מתקן החימום יהיה כַּסֶפֶת, אם התקרה מחולקת כראוי. מתקן לניצוצות מותקן על הארובה.

תא האש הוא מקור לסכנה מוגברת. התנור ממוקם כך ש גחלים וניצוצות לא נפלו על הקירות, בפתחי דלתות, על רהיטים. במידת הצורך, הקירות מוגנים חומרים שאינם דליקים (צפחה שטוחה, אריחי קרמיקה).
