טמפרטורה נוחה ומים חמים הם יתרונותיהם של דוד חשמלי ודוד חימום עקיף.

דוד הוא מכשיר מיועד לחימום מים, השם השני של המכשיר הוא דוד מים. המכשיר משמש כאשר יש צורך לספק מים חמים לבניין מגורים.

סוגי דודי חימום עקיפים

מכשיר דומה פועל רק בשילוב עם מקורות חימום חיצוניים. נושא החום מסופק מהמכשיר. המים שבפנים מתחממים עקב זרימת הנוזל.

כדי להפחית את אובדן החום, משתמשים בציפוי פוליאוריטן. מים קרים נכנסים למיכל דרך צינורות מיוחדים. דודי חימום עקיפים מחולקים ל:

1. קיר מותקן

מכשירים דומים ממוקמים במרחק מסוים מעל הרצפההם קומפקטיים ובעלי קיבולת מוגבלת. יש לבחור קיר מוצק למיקומם. הבסיס הוא הגוף המכיל את מערכת הדוד. שכבת הבידוד החום מונחת בין הקיר החיצוני למיכל המים.

העיצוב כולל מחליף חום, תוך הבטחת חימום אחיד של הנוזל בתוך המיכל. מַד חוֹם נועד לשלוט בטמפרטורת המים. הוא משמש כהגנה מפני קורוזיה אנודת מגנזיום.

1. עומד על הרצפה

מכשירים בעלי ממדים גדולים ומשמשים בתעשייהחדר נפרד נבחר להתקנתם. המכשירים מורכבים ממיכל אמייל, תרמוסטט בקרה, אנודת מגנזיום, שכבת בידוד חום בצפיפות גבוהה, מחליף חום וגוף חימום. במכשירים כאלה, חילופי חום מתרחשים ביעילות רבה יותר, בשל קוטר הסליל המוגדל.

1. אֲנָכִי

הם הזן הנפוץ ביותר. השימוש בהם מאפשר לך לחסוך מקוםמידות מופחתות משפיעות לרעה על קיבולת המיכל ועל הפרודוקטיביות. מכשיר כזה מתאים להתקנה בבית פרטי או בבניין משרדים.

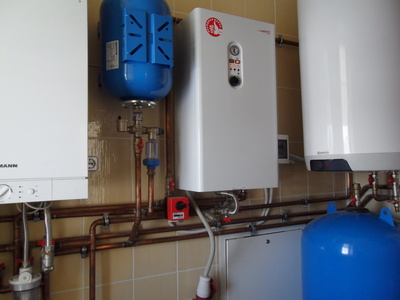

תמונה 1. דוד חימום עקיף מסוג אנכי, המחובר למערכת חימום עם דוד חשמלי.

המארז החיצוני עשוי מחומרים עמידים בפני קורוזיה כגון מצופה אמייל, נירוסטה או פלסטיק. סליל מחליף החום מיוצר עשוי פליז ובעל צורה מורכבת, המאפשרת חימום יעיל יותר של נוזל הקירור. העיצוב כולל גם בידוד תרמי, מיכל, אנודה ותרמוסטט.

1. אופקי

מכשירים כאלה מרווח יותר ומשמש לעתים קרובות במפעלים שונים. השימוש במכשירים כאלה מבטל את הצורך להתקין משאבות נוספות. מחליף החום בעל צורה ספירלית. מים המסופקים מהדוד זורמים דרכו. הוא עשוי לרוב מפלדת פחמן או פליז. כאשר משתמשים בו בייצור, המכשיר מחובר למערכת אספקת המים.

דוד מסוג זה פופולרי בשל היעדר הוצאות הקשורות לתפעולו. המכשיר אינו מכביד על חיווט חשמלי ועוזר לחסוך כסף.

המעגל הסגור מאפשר לצרכן לקבל מים חמים בעת פתיחת הברז מבלי לרוקן תחילה את הבוצה הקרה.

העיצוב כולל מיכל הממוקם אופקית, שכבת בידוד תרמי, אנודה ומדחום.

לכל סוג של דוד יש מאפיינים משלו, כמו גם צדדים חיוביים ושליליים. כל המכשירים משלב את עקרון הפעולה הכללי ואת האלמנטים הבסיסיים, כלול במבנה.

כיצד לבחור את הדוד הנכון עם דוד חשמלי?

המכשיר משמש בתחומים שונים ויש לו תכונות מסוימות בהתאם לאזור השימוש. בעת רכישת דוד, שימו לב במיוחד ל:

1. נפחי צריכת מים חמים

ככל שנתון זה גבוה יותר, כך צריכה להיות קיבולת המיכל גדולה יותר.

יש צורך לחשב במדויק את מספר הצרכנים ולבחור את הנפח הנדרש, לדוגמה, אם אנחנו מדברים על שירות של שלושה אנשים, אז המיכל לכל 100 ליטר יהיה מספיק בהחלט.

כאשר יש צורך להתקין דוד בבית קיץ או בבית פרטי, ניתן לחסוך כסף ולרכוש יחידה עם מיכל. עבור 80 ליטר.

1. סגנון חיים צרכני

אם המכשיר מותקן בבניין משרדים או בבניין מגורים, עליו להיות בעל דירוגי הספק גבוהים כדי להבטיח אספקה ​​רציפה של מים חמים. בעת התקנה בבית קיץ או בבית פרטי הספק גבוה מיותר, שכן בתנאים אלה אין מספר רב של צרכנים, ואין צורך להבטיח אספקה ​​​​רציפה של נוזל חם.

1. קצב זרימת נוזל הקירור דרך המעגל

שטח גדול של הסליל יגביר את מהירות חימום המים במיכל ויגדיל את צריכת נוזל הקירור המגיע מהדוד החשמלי. זה ידרוש עלויות חשמל נוספות. אם אין צורך בחימום מהיר, ניתן להימנע מהוצאות גדולות. לפיכך, מחליף חום בשטח כולל של מטר מרובע אחד מתחמם 120 ליטר במיכל תוך 30 דקות. ניתן גם לחסוך בחומר שממנו עשוי הסליל.

1. גוף הטנק

זה חייב להיות מיוצר. עשוי מחומר עמיד נגד קורוזיה. פלדה ופלדת אל-חלד נחשבות לאמינות ביותר בהקשר זה. יש להקדיש תשומת לב מיוחדת לציפוי הפנימי של המכשיר. אם משתמשים בקרמיקה או זכוכית קרמית כבטנה, אז אפשר להיות בטוחים בעמידות המוצר.

1. בידוד תרמי

משמש לעתים קרובות כשכבה בין המעטפת החיצונית למיכל המים גומי קצף רגיל.

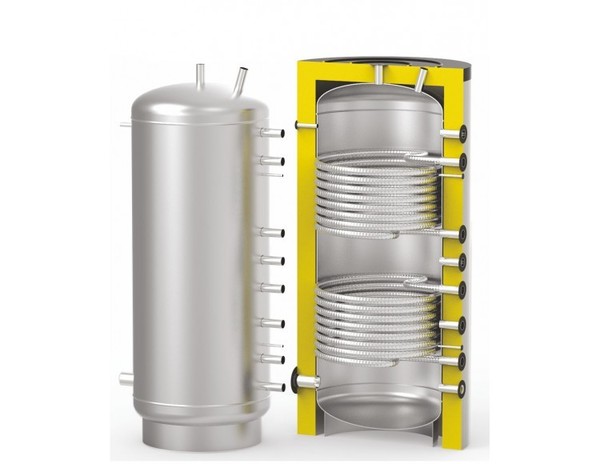

תמונה 2. מבנה פנימי של דוד חימום עקיף. בידוד תרמי מוצג בצהוב.

​צעד זה הופך את המכשיר לזול יותר, אך מפחית את יעילותו, ומגדיל את אובדן החום. רוב האנרגיה המיועדת לחימום מים הולכת לאיבוד, ויעילות המכשיר פוחתת. בדגמים מודרניים נעשה שימוש בבידוד תרמי. פוליאוריטן.

חומר זה מסוגל לאגור כמות גדולה של חום ולחמם את הקירות החיצוניים של המיכל, ובכך להבטיח את העברת האנרגיה היעילה ביותר מהסליל למאגר.

דיאגרמות חיבור

כדי להבטיח פעולה יציבה של כל מכשיר במערכת, יש צורך להתקין מיכל המיועד למים חמים ביציאת הדוד. נפחו צריך להיות 10% מקיבולת המיכל הראשי. צעד כזה יסייע בנטרול התפשטות תרמית.

אל תזניחו את התקנת שסתומי הסגירה בכל ענף. זה יאפשר לכם לנתק במהירות את המכשיר התקול מהמערכת ולבצע תיקונים. יש להתקין שסתומי אל-חזור על צינורות האספקה ​​כדי למנוע זרימה חוזרת. ישנן שיטות חיבור רבות, לכל אחת מאפיינים משלה:

1. מערכת שתי משאבות

הוא כולל שתי משאבות, אחת מהן מתייחס לדוד עצמו, אחר - למערכת החימום.

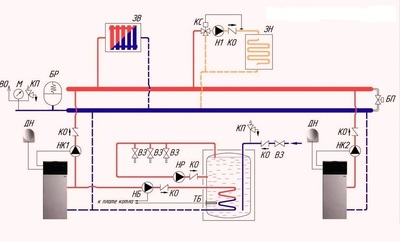

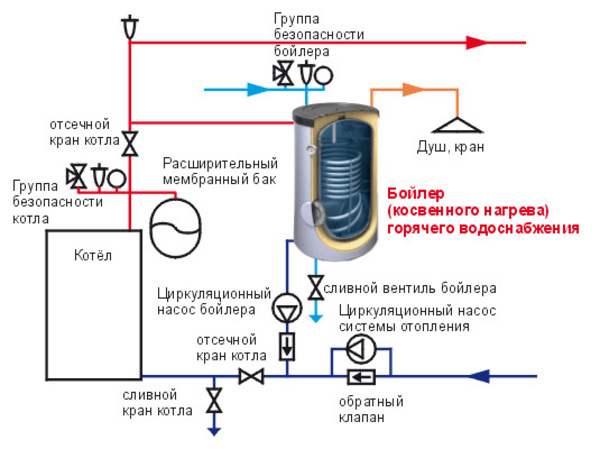

תמונה 3. דיאגרמת חיבור דוד דו-משאבתי. בו, משאבה אחת מחוברת לדוד, השנייה למערכת החימום.

ניתן להתקין אחד מהתקנים אלה הן על צינורות האספקה ​​והן על צינורות ההחזרה. תוכנית כזו אינה מספקת שסתום תלת-כיווני. החיבור מתבצע באמצעות צינורות T רגילים. זרימת המים החמים מהדוד מווסתת על ידי הפעלה וכיבוי של המשאבות.

המערכת היא אוטומטית, ועצירת הזרימה ברגע הנכון מתבצעת הודות לחיישן טמפרטורה בעל שני זוגות מגעים. אם המים במיכל מתקררים, המעגל המזין את המשאבה הממוקמת במעגל הדוד מופעל. כאשר מגיעים לדרגת החימום הנדרשת, המגעים נסגרים ואספקת נוזל הקירור מופסקת.

1. תרשים חיבור באמצעות שסתום תלת-כיווני

הוא משמש לעתים קרובות כאשר יש צריכה גדולה של מים חמים. בעת השימוש בו נוצרים שני מעגלי חימום. העיקרי אחראי על חימום החדר, והנוסף מחמם את המים במיכל הדוד. שסתום תלת-כיווני כלול במערכת כדי לחלק ביעילות את זרימת נוזל הקירור בין המעגלים. המכשיר מופעל אוטומטית כאשר טמפרטורת המים במיכל יורדת מתחת לערך שנקבע, ונוזל הקירור מנותב לחימוםו.

1. מערכת עם חץ הידראולי

כדי להבטיח איזון בין זרימות נוזל הקירור משתמשים במפיצים מיוחדים.

סוג זה של תוכנית משמש לעתים קרובות כאשר יש צורך לכוון מים חמים מהדוד למספר כיוונים.

כדי למנוע ירידות לחץ פתאומיות בענפים שונים, מאורגנת פעולה יציבה של סעפת ההידראולית באמצעות מודול הידראולי.

1. תוכנית באמצעות מחזור

הוא משמש כאשר יש צורך להבטיח את המהירות המרבית של אספקת מים חמים מהדוד. כביש מהיר מעגלי נמצא בתהליך ארגון, שדרכו זרימת נוזל הקירור, המווסתת על ידי המשאבה, מסתובבת במצב קבוע. כדי ליצור מערכת כזו, יהיה צורך לחבר יחידות נוספות, כגון שסתום אל-חזור, מפחית אוויר אוטומטי, נתיך ומיכל התפשטות.

ניתן להבין עד כמה החיבור נוצר בצורה נכונה אם לבצע בדיקת תפקוד המכשיר ולחמם את המים במיכל. יש צורך למדוד את הזמן שבו הנוזל מגיע לטמפרטורה הנדרשת. אם החיבור מתבצע כהלכה, הדוד יפגין ביצועים גבוהים.

סרטון שימושי

צפו בסרטון שמדבר על המבנה ועקרונות הפעולה של דוודי חימום עקיפים.

יתרונות וחסרונות של דוד חשמלי עם מכשיר דוד

שימוש בדוד חשמלי יחד עם דוד חימום עקיף זה מומלץ כי:

1. המערכת אוטומטית, ומצב הפעולה נשלט על ידי חיישני טמפרטורה.
2. המשאבה מופעלת כאשר נפתח ברז כלשהו, ​​והצרכן מקבל מיד מים בטמפרטורה הרצויה.
3. אובדני חום מינימליים ומתרחשים רק כאשר נאספים מים.

מערכת הכוללת דוד חשמלי עם דוד חימום עקיף, בנוסף ליתרונות, יש לו גם חסרונות:

1. הוצאות גבוהות. העלות הממוצעת של דוד עם מיכל 100 ליטר מפצה 90 אלף רובללכך מתווספות עלות התקנת דוד חשמלי ועלות האנרגיה הנצרכת.
2. תקופת חימום ארוכה. כדי להעלות את הטמפרטורה 100 ליטר מים לרמה מקובלת, תצטרכו לחכות מספר שעות. במקביל, עוצמת החימום בחדר פוחתת.
3. מידות גדולות. הדוד ודוד המים מותקנים בסמיכות. המבנה המתקבל אינו יכול להיקרא קומפקטי. חדר נפרד מוקצה להצבתו.
