בלעדיו, אפשר פשוט להיחנק! איך להכין ארובה לדוד גז בצורה נכונה

הטמפרטורות אליהן נחשפים משטחי ארובות דודי גז אינן גבוהות במיוחד, ולכן הן פחות מסוכנות.

קורה שדליפות גז מתרחשות במכשירים כאלה וקשה לקבוע היכן. בטיחות הצינורות תלויה ישירות באטימות המפרקים.

עקרונות כלליים של בניית ארובות דודי גז

דרישות התכנון מוסדרות על ידי חוקים SNiP RF (תקנות ותקנות בנייה). בפרט - SNiP 2.04.05-91.

פרמטרים עיקריים:

• קוטר הארובה חייב להיות לא קטן מצינור היציאה על דוד גז;
• המבנה חייב להיות אנכי, השיפוע האפשרי הוא 30 מעלות, אך אורך החלק המשופע אינו גבוה מגובה הבניין;
• כחלק מארובה לא צריכים להיות אלמנטים צרים או מעוקלים;
• הרכיבים מיוצרים באופן בלעדי עשוי מחומרים אטומים לגז;
• ביצוע המפרקים מרמז עליהם עמידות לגז ומים;
• נוכחות של מכשיר לאיסוף מעובה (טי) היא חובה;
• יש להבטיח אחיזה נכונה, אשר דורש הרמת קצה הארובה מעל רכס הגג ב-50 ס"מ, במקרים בהם הפלט ממוקם לידו;
• הפתח החיצוני מצויד במגן כדי להגן על הצינור מפני חפצים זרים.

ארובות מסווגות לפי מיקום מובנה וחיצוני. מערכות מובנות ממוקמות בתוך הבית, הן קשות יותר להתקנה, והן מסוכנות יותר מבחינת דליפות גז אפשריות. בנוסף, תיקונים לאחר מכן של הארובה הפנימית קשים לביצוע.

מצד שני, המכשיר החיצוני לא נראה אטרקטיבי במיוחד (ייתכן שיהיה צורך לבנות מבנים דקורטיביים נוספים), ידרוש יותר חומרים, הארובה רגישה יותר להשפעות סביבתיות (רלוונטי במיוחד אם מדובר מפלדה מגולוונת רגילה).

ארובות מיוצרות מהחומרים הבאים:

1. לְבֵנָה. עבודות לבנים הן אחת השיטות העתיקות ביותר ליצירת ארובה, הן גרועות בגלל עלותן הגבוהה והרגישות שלה להרס תחת השפעת מעובה. בבנייה מודרנית הן משמשות יותר כבטנה לצינורות.

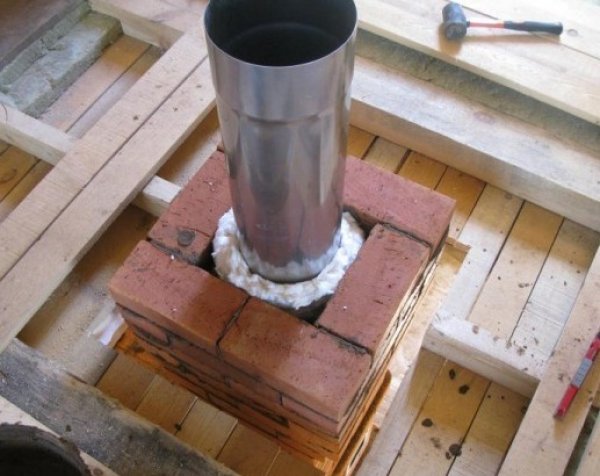

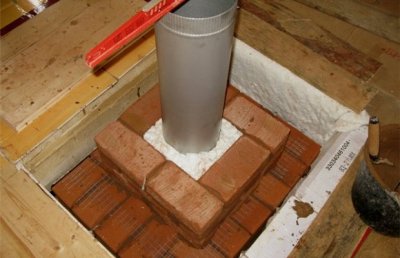

תמונה 1. התקנת ארובת לבנים לדוד חימום. הלבנים מכסות את צינור המתכת היוצא מהדוד.

1. פלדת מגולוונת או נירוסטה. צינורות מגולוונים ופלדת אל-חלד הם החומר הנפוץ ביותר. הראשון הוא זול יותר ופחות עמיד - 4-5 שנים.
2. צינורות אסבסט. הם סופגים מעובה היטב, אך אינם מספקים איטום הדוק במפרקים; הם עלולים להיהרס בעת התחממות יתר, ולכן הם משמשים בבניית מבנים שאינם קריטיים (צינורות לאמבטיות וסאונות).
3. מערכות סנדוויץ'. צינור הסנדוויץ' הוא צינור כפול ובתוכו צמר בזלת, המשמש כשכבה. מתאים למערכות חיצוניות, מכיוון שאינו דורש בידוד נוסף.
4. עיצוב קואקסיאלי (לתאי בעירה סגורים). זוהי אחת המערכות המתקדמות ביותר. שני צינורות - אחד בתוך השני, עם מגשרים ביניהם למניעת מגע. ההתקנה מותרת הן אופקית והן אנכית. הצינור משמש גם ככניסת אוויר לשמירה על פעולת המכשיר וגם כפליטת עשן; האוויר מקרר בו זמנית את צינור הפליטה. הוא מותקן על דוודים עם תאי בעירה פנימיים, ובמקרה כזה אין צורך באוורור נוסף.
5. קרמיקה, כולל בשילוב עם חומרים אחרים. הוא נחשב לחומר העמיד ביותר. הוא מורכב מקצה לקצה באמצעות מסטיק מיוחד. יש לו שכבת בידוד מבחוץ, ולפעמים יש מעטפת פלדה מעל להתקנה חיצונית של צינורות.

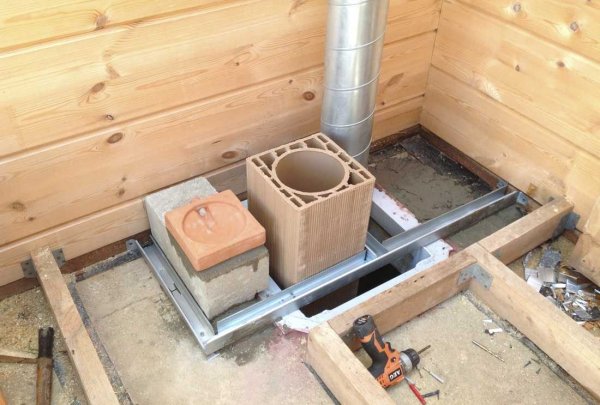

תמונה 2. התקנת ארובה קרמית לדוד חימום. מוצר זה הוא העמיד ביותר.

כלים וחומרים נחוצים להתקנה

אין צורך בציוד מיוחד לעבודה:

• מקדחה, מקדחת פטיש;
• בולגרית;
• אקדח איטום;
• קִיט מפתחות ברגים;
• פַּטִישׁ;
• קו אנך או פלס בועה;
• מַסוֹר לְמַתֶכֶת על עץ;
• רוּלֶטָה.

חומרים נוספים שתצטרכו: ברגים להברגה עצמית, חומר איטום לעיבוד מפרקים, מלחציים ודובלים כדי לחבר אותם לקירות.

כיצד להכין ארובה אטומה להסרת גז

כדאי במיוחד לבטל את העיקרון העיקרי של הרכבת צינורות. לשימוש חיצוני הצינור העליון מוכנס לתוך התחתון ("על ידי עיבוי").

בתוך הפנים ארובות - הצינור התחתון מוכנס לתוך העליון ("על ידי עשן"), זוהי ערובה נוספת שאם האיטום נשבר, יהיה "קל" יותר לגז לעקוב אחר הצינור מאשר לדלוף החוצה דרך המפרק.

מבני סנדוויץ' מורכבים רצוי בשיטה מעורבת: המעגל הפנימי הוא "על ידי עיבוי", החיצוני הוא "על ידי עשן". השיטה מסובכת, אך היא תספק לחיבורים הגנה מרבית.

לאחר התקנת הדוד כדאי לחשוב איך ימוקם הצינור.

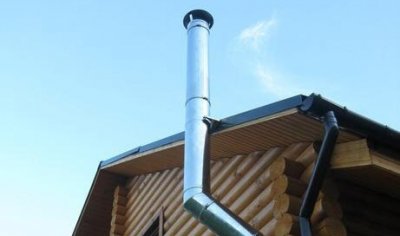

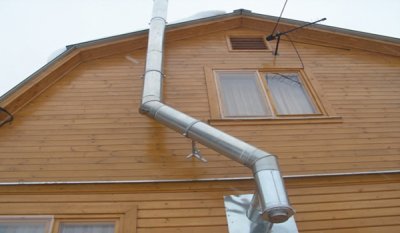

האפשרות הקלה ביותר, אם המכשיר צמוד לקיר חיצוני, היא להוציא את הצינורות החוצה. ראשית, יש לסמן ולחתוך את החור. הסימון נעשה בהתאם לגובה צינור היציאה של הדוד, חור בקיר צריך לעשות גדול פי 1.5 מקוטר הצינור.

בהתאם לחומר ולעובי הקיר, תצטרכו לקדוח חור מעבר. מקדחה, מסור או מטחנה.

לאחר השלמת עבודות חפירת החורים, ניתן להתחיל להרכיב את הצינורות.

1. בשביל זה מתאם מיוחד מותקן על צינור יציאת הדוד. הוא מאובטח בעזרת מהדק, וחומר איטום מוחל על המפרק לפני ההרכבה.
2. רכיב הצינור הבא מחובר למתאם. כך שיתאים בחופשיות דרך החור ולא ייגע במשטח הקיר (פערים נחוצים לבידוד ואיטום לאחר מכן).
3. מקטעים אופקיים צריכים להיות קצרים ככל האפשר (עד 2 מטרים), כדי להבטיח משיכה כללית תקינה של הארובה. לאחר הוצאתו החוצה, מחובר החלק לברז סילוק מעובה (T).

1. הם ממשיכים להרחיב את הצינור אנכית, מקבע אותו לקיר באמצעות מלחציים וסוגריים.
2. כאשר מגיעים לגובה הגג, מחברים את האלמנט האחרון, ה"פטרייה"., כדי למנוע חדירת משקעים פנימה. ניתן להשתמש גם בשבשבת רוח או במתלה כדי להגביר את הטיוטה.
3. החור בקיר אטום בקפידה בבידוד תרמי ומכוסה בלוחות דקורטיביים.
4. הניחו מלחציים על כל המפרקים והדקו אותם.כדי לבדוק דליפות, יש לדלל תמיסת סבון במיכל, ובזמן שהדוד פועל, למרוח קצף על כל החיבורים אחד אחד. אם מופיעות בועות מתנפחות, החיבור אינו דולף. חיבורים כאלה מתוקנים.
5. במידת הצורך, יש לבודד את הצינור עצמו. ולצבוע אותו עם צבע יסוד מיוחד עמיד בחום.

אם יוחלט להעביר את הארובה דרך הבית, אז יהיה צורך ליצור חורים בתקרות האופקיות ובגג. כדי להבטיח את דיוק הסימון, משתמשים בקו אנך. החורים נחתכים גם הם גדולים יותר מקוטר הצינורות.

צריך להיות גם טי עם ברז לניקוז מעובה.

במקומות בהם הצינור עובר דרך התקרה, יש צורך להתקין ריבועים מפלדת גיליון (נירוסטה או מגולוונת) עם חור באמצע, שקוטרו גדול מעט מקוטר הצינור. הריבועים מונחים משני צידי התקרה, וביניהם מניחים צמר בזלת כדי למנוע מגע בין הצינור למשטח הנחצה.

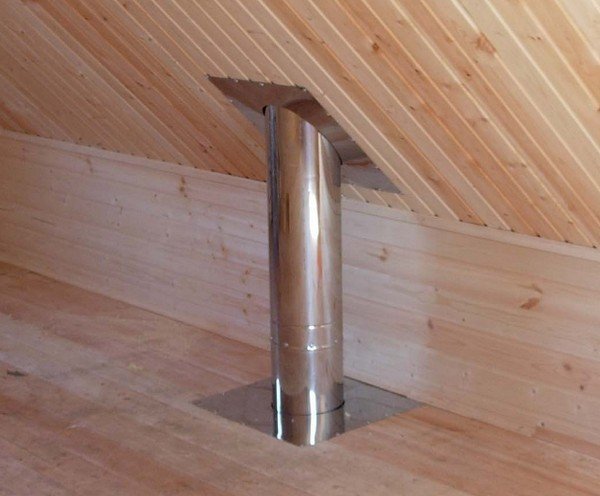

תמונה 3. ארובה עם ריבועי פלדה מיוחדים המותקנים במקומות בהם הצינור עובר דרך התקרות.

במקום ריבועים אפשר להשתמש יחידות מעבר מיוחדות.

אסור שהצינורות יגעו בקירות., לצורך קשיחות יש צורך לחבר סוגריים, כמו בעת התקנה בחוץ. אסור שיהיו מפרקים במקומות בהם הגג והרצפות עוברים.

בחדרים בִּדוּד זה לא יהיה שימושי לצינורות, אבל בעליית הגג - עדיף להשתמש, במיוחד אם אין שם חימום.

דקויות במהלך ההתקנה

הטעות הנפוצה ביותר היא חוסר אטימות מספקת. גם אם יש דליפה קטנה, עם הזמן היא רק תגדל, כפי שמראה בפועל. זה יוביל נזק לקירות, גם אם הם עשויים לבנים, ולהידרדרות רוח הרוח.

אם נבנית מעטפת לבנים סביב ארובה מפלדה, אז יש לוודא שיש רווחים בין הקירות לצינורותבנוסף, חייבים להיות חורי אוורור לפיזור חום.

עדיף להתקין את הצינור הראשון מהכיריים ללא בידוד, אחרת, הוא עלול להישרף במהירות (שכבת הבידוד אינה מוליכה חום היטב והצינור יתחמם יתר על המידה).

עדיף להשתמש בחומר איטום בעת חיבור צינורות רק לצורך התקנת המתאם על הכיריים., אם כל הצינור אטום באיטום, יהיה קשה מאוד לפרק אותו.

לפני רכישת חומר להרכבת ארובה, עליך למדוד בעזרת סרט מדידה:

• מרחק מהתנור לתקרה;
• עובי התקרה;
• מרחק לחפיפה הבאה;
• מרחק ליציאת הגג;
• מרחק מהשקע ועד לרכס הגג;
• גובה הגג כולו (מהבסיס ועד לרכס).

לאחר קבלת נתונים אלה, מוכרים יוכלו לבחור את החומר הדרוש.

סרטון שימושי

צפו בסרטון, המדגים את התקנת הארובה לדוד חימום גז.

גישה מקצועית לגזי פליטה

מגוון חומרי בניין בשוק מאפשר אפילו לחובבן להרכיב מבני בנייה מורכבים למדי.

הארובה אינה יוצאת דופן. אם בימים עברו מקצוע יצרן התנורים היה מבוקש מאוד, כיום בעלי בתים מעדיפים לחסוך כסף ולעשות הכל בעצמם.

אם אתם פועלים לפי הכללים, אין בכך שום דבר רע, אבל אם העבודה נעשית בפעם הראשונה, אז... עדיף לפחות להתייעץ עם אנשי מקצוע.
