התקנה בטוחה בהתאם ל-SNIP: סוגי ארובות נכונות לדודי גז
דוד גז נחשב לאחד ממקורות החימום היעילים ביותר בבית. דלק זול, ומערכות המייצרות חום בעזרתו נמכרות ברוב החנויות.
מכיוון שנוצרים תוצרי בעירה במהלך פעולת הדוד, ערוץ נדרש, שבאמצעותם הם יוסרו מהיחידה.
את תפקידה של תעלה כזו ממלאת הארובה, עיצוב ופריסה מִי להשפיע על יעילות העבודה דוד גז. ישנם סוגים שונים של ארובות ולכל אחת מהן מאפיינים משלה.
תכונות של ארובת לבנים לדוד גז
ארובת לבנים לדוד גז היא, ליתר דיוק, צורך כפוי ולא אפשרות רצויה.
אם תכינו ארובת לבנים רגילה, אז אם לא משתמשים בה נכון, היא יכולה יקרוס בקרוב.
זה נובע מהטמפרטורה הנמוכה של עשן מדוד גז (120 מעלות צלזיוס) אינו מחמם את קירות התעלה במזג אוויר קר, עליהם נוצר עיבוי והחומר נהרס.
בחורף, מעובה קפוא מפחית את רוח העץ, מה שמוביל לתקלות בציוד. לכן, אם אתם בונים ארובה חדשה, עדיף לבחור חומרים וטכנולוגיות אחרות. אבל אם אתם צריכים לשחזר או להשתמש בתעלת לבנים קיימת, עליכם לסיים אותה.
עקרון הפעולה
עקרון הפעולה של גרסת הלבנים חוזר על עקרון הפעולה הכללי של ארובות. עקב ההבדל בטמפרטורת האוויר בתוך הצינור ומחוצה לו, מתרחשת משיכה. יתר על כן, רוח הגג חזקה יותר ככל שהצינור גבוה יותר, ולכן חשוב להתקין אותו בגובה הנכון.
מאפיין העיצוב של גרסת הלבנים, במיוחד אם היא נבנית מחדש, הוא הצורך ביסודות. כאשר מדובר בצינור חיצוני המותקן על הקיר, יש לחזק את בסיסו. מוטות מתכת. מאפיין נוסף של גרסת הלבנים הוא הצורך בבידוד או בטנה.

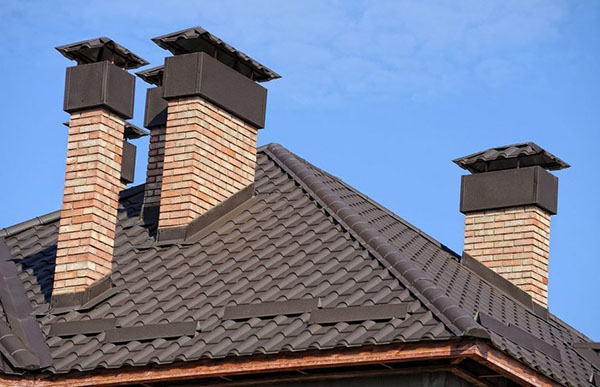

תמונה 1. מספר ארובות לבנים המותקנות על הגג משמשות במקרים בהם לא ניתן להתקין אחרות.
גם אם ארובת הלבנים עשויה בהתאם לדרישות - מלבני חרסית אש, עם תפר אטום בעובי 1 ס"מ, עם מסיט אוויר להגברת הטיוטה - יעילות התעלה תהיה נמוכה יותר ללא בידוד. כאשר הצינור ממוקם בחוץ, יש לעשות זאת לכל אורכו, אשר בתורו נקבע נפח תא הבעירה דוד גז.
החומר הטוב ביותר לבידוד צינור הוא צמר בזלת שאינו דליק, אותו מודבק, לאחר מכן נמתחת רשת חיזוק, ומעליו מורחים שכבת גימור (לדוגמה, עם פרופיל מתכת).
חָשׁוּב! אפילו אם ארובת לבנים עוברת דרך עליית גג לא מחוממת, גם היא חייב להיות מבודד.
אם הארובה מונחת בקיר לבנים, יש צורך לבצע את ריפודה. לשם כך, א צינור סנדוויץ' או צינור נירוסטה בעל דופן אחת, עטוף בבידוד.

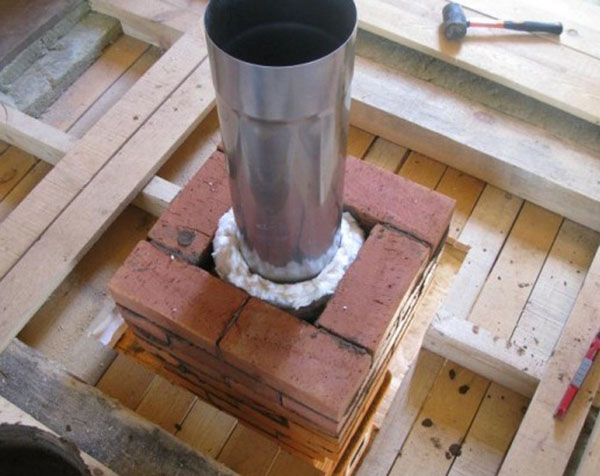

תמונה 2. צינור נירוסטה מוכנס לארובת לבנים, וקצף אטום משמש לבידוד.
בניגוד לצינור נירוסטה, שיכול לעבוד כראוי יותר מ-20 שנה, ארובה מלבנים עשויה היטב תחזיק מעמד ללא תיקון בערך 6 שניםלמרות חיסרון זה, ציוד פיר לדוד גז ידרוש פחות הוצאות אם בבית כבר יש תעלת לבנים. בנוסף, אם צריך להחליף את הדוד, ארובת הלבנים מתאימה ליחידות עם סוגי דלק אחרים.
ארובה מפלדת אל-חלד הנכונה
תעלת הארובה העשויה מצינור נירוסטה עשויה באופן משמעותי מהיר יותר מלבניםבין יתרונותיו:
- זמינות החומר;
- חיי שירות ארוכים;
- קלות ההתקנה.

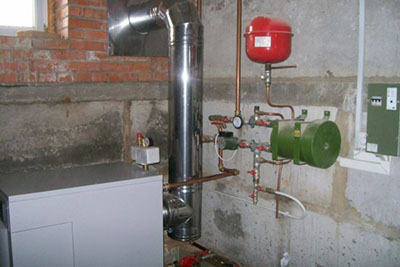

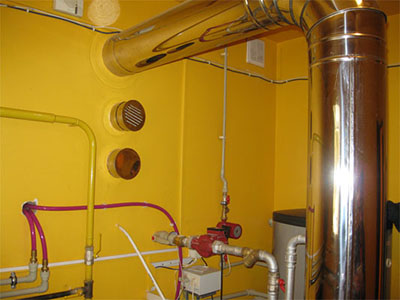

תמונה 3. ארובה מפלדת אל-חלד בתוך הבית, קלה להתקנה, בעלת חיי שירות ארוכים.
עקרון הפעולה וטמפרטורת הגז
עקרון הפעולה דומה לגרסת הלבנים. הודות ל טיוטה טבעית תוצרי בעירה מוסרים מדוד הגז לרחוב דרך צינור נירוסטה. עדיף להוציא את הצינור החוצה דרך קיר חיצוני. ניתן להשיג את רוח הרוח הנדרשת בצינור נירוסטה על ידי הגבהת הארובה לגובה. לפחות 6 מטרים והבטחת אטימות המפרקים.
טמפרטורת גזי הפליטה מגיעה 120 מעלות צלזיוס, משאיר סיכון לעיבוי, יש לבודד את התעלה. לשם כך, הנירוסטה מרופדת בצמר בזלת, ולאחר מכן מכוסה ב יריעת קירוי מתכתהתוצאה היא כריך שמקדם בצורה הטובה ביותר את פעולת המערכת התקינה.
עיבוי מופיע על משטח מתכת מהר יותר מאשר על כל משטח אחר.
לכן, מאפייני העיצוב של צינור נירוסטה כוללים את זה הממוקם בתחתית הצינור המוצא החוצה אספן מעובהמעליו ישנו קטע עם אזור בדיקה - מקום לניקוי הפיר.
למעלה קטע ישר של צינור ארובה סנדוויץ' מפלדת אל-חלד, המסתיים במכסה בצורת חרוט. אם יש צורך לשנות את מסלול הצינור עקב ניואנסים אדריכליים של הבניין, יש לזכור את SNiP. הכללים קובעים כי:
- אורך הקטע האופקי הארובה שלפני החלק האנכי לא צריכה לעלות בסך הכל על 3 מטרים;
- הפיר עלול לסטות, כדי לעקוף את גג הגג, 1 מטר בזווית של 30° ביחס לציר הפיר;
- מספר הסיבובים בארובה לא יעלה על שלושה, למעט המרפקים המקיפים את תליית הגג;
- דרישות אלו ואחרות הן בדרך כלל המוצג על ידי המפקח בעת קבלת אישור לחיבור הדוד לצינור הגז.
תְשׁוּמַת לֵב! בעת חיבור דוד גז מסוג סגור, מותקנת ארובה קואקסיאלית. עקרון הפעולה שלה שונה מארובת נירוסטה, ו להתקנה יש תוכנית מיוחדת.
צינור נירוסטה נחשב לאחת האפשרויות החסכוניות ביותר עבור צינור ארובה עבור דודי גז מסוג פתוח.
העיקרי שלו אפשר לקרוא לזה פלוס הסתברות של הרכבה והתקנה באופן עצמאי ללא עלויות משמעותיות עבור חומרים וכלים.
בשל חוזקו ואטימותו, כמו גם קלות הבידוד, יעילותו של צינור פלדה גבוהה יותר.
בין החסרונות ארובות נירוסטה - הוֹפָעָה, אשר עשוי לבלוט מבחוץ הבניין. בנוסף, אם הגז מוחלף בסוג אחר של דלק, סביר להניח שיהיה צורך להחליף את הצינור יחד עם הדוד.

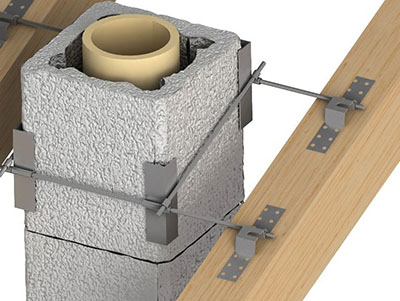

מכשיר צינור קרמי
ארובה קרמית היא רווחית, אבל פתרון יקר עבור דוד גז. יתר על כן, אם ניתן לייצר תעלת לבנים וצינור נירוסטה בעצמכם, אז יש לרכוש את הגרסה הקרמית בתצורת היצרן ולהתקין אותה בהתאם להוראות.
מאפייני הרוח בארובת קרמיקה תלויים באותם תנאים כמו בצינורות אחרים: יש לספק לדוד אספקת אוויר, וגובה הצינור חייב להיות יותר מ-6 מטר. טמפרטורת הגזים בפיר הקרמי מדוד הגז, כמו גם בצינורות אחרים, מגיעה ל- 120 מעלות צלזיוסבמקרה זה, ניתן לבחור אפשרות המיועדת לטמפרטורות נמוכות וגבוהות. במקרה השני, ניתן יהיה לחבר דוודים עם סוגי דלק שונים לקרמיקה.

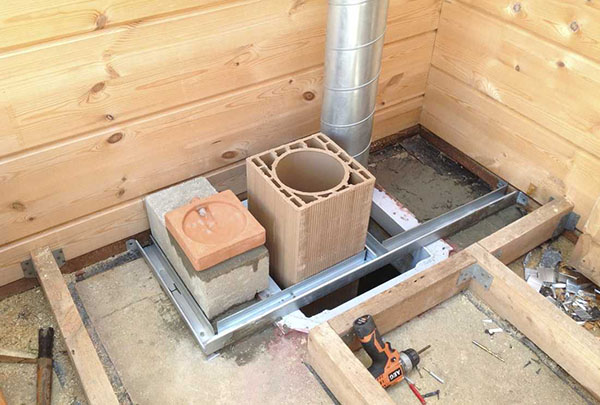

תמונה 4. תהליך התקנת ארובה קרמית מייצר מעט מעובה, מתאים לסוגים שונים של דוודים.
איך זה עובד?
עקרון הפעולה של מוט הקרמיקה הוא בסילוק גזי פליטה מהדוד תחת פעולת משיכה. בשל חומר הייצור - קרמיקה, בידוד בזלת בלתי דליק ולבני ארובה קרמיות, ניתן להימנע מכמויות גדולות של עיבוי.
יחד עם זאת, חיי השירות של מכשיר קרמי עולים על כל האפשרויות האחרות ויכולים להגיע בן 50אבל אינדיקטורים כאלה אפשריים אם צינור הקרמיקה מותקן כראוי.
העניין הוא שכמו מבנה מלבנים, הוא דורש יסוד. בנוסף, מומחים ממליצים להציב פיר קרמי באופן בלעדי בֵּמְאוּנָך.
החלק האופקי היחיד המותר עליו הוא חלק מהטי להזנת צינורות דרך הקיר וחיבור דוד גז.
צינור קרמי דורש תחזוקה שוטפת. לכן, מעל אספן המעובה וסורג האוורור המותקנים בתחתית ממש, ישנו פתח בדיקה (חור ניקוי). מעל ה-T ישנו קטע ישר, אשר מושלם בחלקו העליון ממש על ידי חרוט או מסיט.
ראוי לציין שצינור קרמי אינו מהווה סכנה כזו במגע עם קיר עץ של בית כמו צינור מתכת, משום שהוא מתחמם פחות. אך עדיין יש להשאיר את המרחק בינו לבין הצינור במקום החיווט שלו ולהניח אותו בצמר בזלת לבידוד. במקרה זה, כמו במקרים רבים אחרים, יש צורך קחו בחשבון את SNiP.
היתרונות של ארובה קרמית הם שלה בטיחות, חיי שירות ארוכים, ערכת מוכנה להתקנה המורכבת כמו סט בנייה. החסרונות הם העלות הגבוהה, המשקל המשמעותי, דרישת יסוד נפרדת והצורך בהתקנה במצב אנכי לחלוטין.
איך לבדוק את הטיוטה?
על מנת שהטיוטה בארובה תאפשר את הפעולה התקינה של דוד הגז, יש צורך להתקין צינור לגובה הנכון. אם הוא מותקן בצד החיצוני של הבניין, גובהו צריך להיות לא פחות מ-6 מטר.
אם הארובה עוברת דרך רצפות הבית, גובהה על הגג נקבע על ידי המרחק לרכס. לכן, עם פער מ-1 עד 1.5 מטרעד הרכס, גובה הצינור מעל מפלסו צריך להיות מ-50 ס"מ.
כאשר מתרחקים מהרכס ב-1.5–3 מטר גובהו יכול להיות תואם לגובה הצינור. על גג שטוח, גובה הארובה נקבע ברמה 100 ס"מראוי לזכור שהטיוטה מושפעת לא רק מגובה הצינור, אלא גם מבידוד תרמי שלו.
ניתן לבדוק את הטיוטה בדרכים שונות. לדוגמה, חפש צבע להבה בדוד גזאם הוא משתנה מעת לעת לאדום, זה מצביע על חוסר חמצן לבעירה.

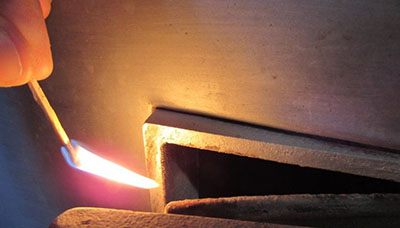

אתה יכול לבדוק את זה גם דף נייר דק, מובא לפתח הארובה. אם הוא נשאב לתוך התעלה, אז יש משיכה. רק ארובה נקייה מספקת משיכה טובה. ניתן לבדוק את סבילותה בעזרת כדור מתכת המחובר לחבל. יש להוריד אותו מראש הפיר לתחתית. אם הוא מגיע עד הסוף, תעלת הארובה נקייה והמשיכה תהיה מצוינת.
הַפנָיָה! יש לבחור את שיטת הבדיקה הנוחה ביותר בהתבסס על האם תכנון התעלה מאפשר זאת. במקרה זה, בדיקת הטיוטה באמצעות דף נייר מתאימה. לכל סוגי הארובות.
לבסוף, כדי לקבל נתונים מדויקים יותר על הדחף, ניתן להשתמש במכשיר מיוחד - מַד רוּחַ.
סרטון שימושי
לאחר צפייה בסרטון, תוכלו להכיר מספר דיאגרמות להתקנה נכונה של ארובות.
בְּטִיחוּת
הארובה לא רק מספקת משיכה לתהליך הבעירה בדוד הגז, אלא גם יוצרת תנאים בטוחים על שהייה בחדר, סילוק גזים מזיקים ממנו. נוכחותם היא אינדיקציה ישירה לפעולה לא תקינה של הארובה.
אם אתם מריחים ריח של גז או תוצרי בעירה בחדר, זה אומר שהמבער כבה או שעשן החל לחדור לבניין.
בשני המקרים זה הכרחי עצור את דוד הגז באופן מיידי, לאוורר את החדר ולתקן את הארובה.
כדי לזהות תקלה, יש לבדוק את כל רכיבי צינור הארובה שלב אחר שלב כדי לוודא שהם עומדים בתקני התפעול הקיימים.
אם אינך מצליח לפתור את הבעיה בעצמך, עליך להתקשר לטכנאי מנוסה. הוא יוכל להבין טוב יותר את הבעיה ולתקן אותה. תקן את זה טוב ארובה לדוד גז.
