מחושב בקפידה, מותקן פעם אחת ולתמיד: ארובה לדוד גז המותקן על הקיר

דוד גז המותקן על הקיר מצויד בדרך כלל בארובה קואקסיאלית, שהיא עיצוב "צינור בתוך צינור".

פְּנִימִי הצינור משמש לסילוק גזי פליטה, ו חִיצוֹנִי לספק אוויר למבער בכמות הדרושה לשמירה על תהליך הבעירה. פתרון זה הוא הפשוט, היעיל והאסתטי ביותר.

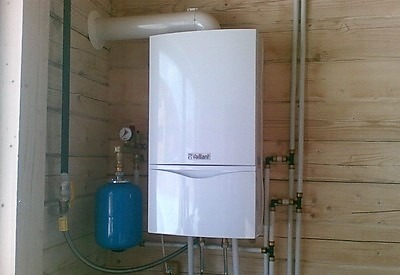

מתקן ארובה לדוד גז המותקן על הקיר

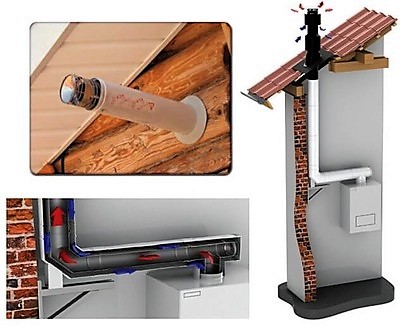

עקרון הפעולה של ארובה קואקסיאלית הוא כדלקמן.

על הצינור הפנימי, בקוטר הקטן יותר התוצרים מוסרים מתא הבעירה. במהלך תהליך ההסרה, גזי הפליטה מקוררים על ידי האוויר הקר בצינור החיצוני, מה שמפחית את סכנת האש.

מבחוץ, קוטר גדול יותר, הצינור מספק אוויר חיצוני למבער. עקב טמפרטורת גזי הפליטה, האוויר מסופק למבער כשהוא מחומם מראש, מה שמגביר את יעילות יחידת החימום.

ההבדל העיקרי הארובה של דוד קיר ממערכת פליטת העשן של דוד רצפה מורכבת מ בהיעדר ארובה אנכיתזאת בשל העובדה שמבערים של דוודים המותקנים על הקיר עם תא בעירה סגור מצוידים במאווררים. כדי לשמור על תהליך הבעירה, אין צורך ברוח נוספת, אשר נוצרת בדודי רצפתיים עקב אורך וקוטר צינור העשן.

יתרון חשוב מערכת חימום המבוססת על דוד גז המותקן על הקיר מעל דוד דומה עם דוד עומד על הרצפה — היעדר הצורך לבנות אוורור אספקה ​​ופליטהכתוצאה מכך, ניתן למקם כיריים המותקנות על הקיר עם תא בעירה סגור, למשל, במטבח, שפרמטרי המטבח עומדים בתקנים ובתקנות הנוכחיים.

כלול כסטנדרט מערכות סילוק עשן של דוד גז המותקן על הקיר, ככלל, כולל:

• חַד צִירִי צינור דו-קטעי: אחד לאנכי קטע מהדוד, השני מיועד לאופקי, לפלט דרך הקיר;
• מַחזוֹרִי מרפק 90 מעלות, יחידה אחת;
• אטמים אטומים, מלחציים דחיסה;
• שכבות דקורטיביות, כאופציה.

במקרים מסוימים ייתכן שיהיה צורך רכישה נוספת של כבלי הארכה צינור קואקסיאלי, מרפק סיבובי שני בזווית של 90 או 45 מעלות, טי לחיבור שני דוודים לארובה אחת.

צינורות קואקסיאליים ואלמנטים מחוברים עבורם עשויים פלדה וצבועים באמייל לבן עמיד בחוםחלק מהיצרנים מייצרים את הרכיב החיצוני מפלסטיק לבידוד תרמי טוב יותר. הגודל הנפוץ ביותר של כבל קואקסיאלי: קוטר צינור חיצוני 100 מ"מ, קוטר צינור פנימי 60 מ"מצינורות בקוטר גדול יותר נמצאים בדודי עיבוי, בעלי היעילות הגבוהה ביותר וטמפרטורות גזי פליטה נמוכות. הגדלת הקוטר בדודי כאלה היא אמצעי להפחתת כמות העיבוי שנוצרת.

התקנת ארובה קואקסיאלית: דרישות

אורך כולל ארובה קואקסיאלית צריכה להיות לא יותר מ-3 מטרים (עבור דודי עיבוי עד 5 מטרים).

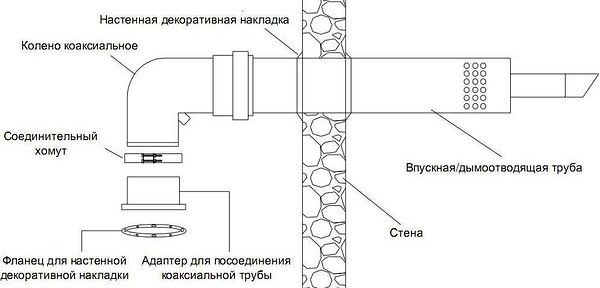

תמונה 1. תרשים הרכבה של ארובה קואקסיאלית לחימום גז. כל החלקים העיקריים של המבנה מסומנים.

מותר לכל אורך תעלת העשן. לא יותר מ-2 סיבובים (2 מרפקים מסתובבים).

אסור להוביל את צינור פליטת העשן לכניסה, למרפסת סגורה או לאכסדרה., כמו גם ברחוב עם מבנים בעלי ערך אדריכלי או היסטורי, מוסדות לילדים ומוסדות רפואיים.

בנוסף, יש להקפיד על הדברים הבאים: דרישות כלליות, ישים לכל סוגי הארובות:

• קוֹטֶר צריך להיות שווה או גדול מחתך רוחב צינור היציאה דוּד.
• הוּא לא אמורות להיות עקמומיות לכל אורכו, חתכו לא אמור לקטון.
• תעלת פליטת עשן חייבים להיות אטומים לגז, למים, חיבורים חייב להיות בזהירות מְבוּדָד.

הַתקָנָה

התקנת ארובה קואקסיאלית לא מציג קושי מיוחדבמקרה הסטנדרטי, הפלט מתבצע דרך הקיר, עליו מותקן הדוד.

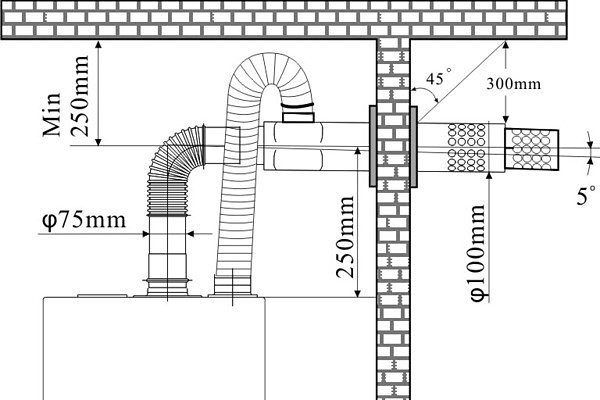

תמונה 2. תרשים התקנה של ארובה קואקסיאלית לדוד המותקן על הקיר. מצוינים ההסטות וקוטר הצינורות הנדרשים.

במקרה זה, צינור מחובר למכשיר. פיסת אדמה אנכית קטנה, אז הוא ממוקם מרפק של 90 מעלות. הבא בתור מגיע חלק אופקי, אשר מובל החוצה דרך חור בקיר אל הרחוב. אורך חלק רחוב לא פחות מ-30 ס"מ. העיצוב מסתיים באירוע מיוחד רֹאשׁ.

כאשר צינור פליטת העשן מנותב בצורה מוטה מהדוד או דרך קיר סמוך התוכנית קצת יותר מסובכת ודורש רכישה פרטים נוספים.

התאמת חלקי הארובה הקואקסיאלית על ידי היצרן מתבצעת בקפידה, בדרך כלל אין צורך באיטום נוסף של חיבורים.

קוטר החור בקיר כדי להסיר עשן מהרחוב, הם עושים את זה גדול בכמה סנטימטרים מקוטר הצינור החיצונילאחר השלמת ההתקנה, החלל נאטם בקצף הרכבה.

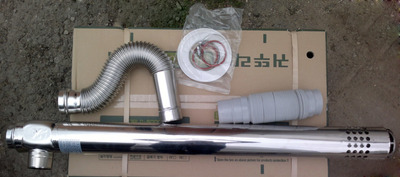

חלק מהיצרנים מספקים משלוחים דוודים עם צינורות נפרדים לצורך סילוק עשן ואספקת אוויר.

עיצוב זה מרחיב את אפשרויות ההתקנה עד שלוש אפשרויות:

• שני הצינורות מופקים דרך קיר אחד;
• הצינורות מוציאים החוצה בקירות שונים;
• מערכת אספקת אוויר הוא פלט לתוך הקיר, והמערכת פינוי עשן לתוך ארובה קיימת.

אפשרות שלישית רלוונטי במיוחד עבור בנייני מגורים מרובי דירות.

סרטון שימושי

צפו בסרטון שמסביר כיצד להתמודד עם קרח בראש ארובה קואקסיאלית.

פתרון בעיות

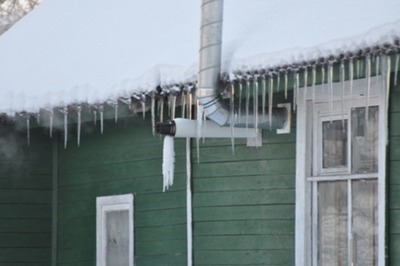

בימים קפואים זה אפשרי ציפוי עיבוי ביציאה של מערכת סילוק העשן. המצב הקשה ביותר הוא כאשר קרח ממלא את החלל בין הצינורות, מה שמקשה על אספקת אוויר בעירה. תופעה זו מפחיתה משמעותית את יעילות ציוד הדוד.

במידה מסוימת בידוד עוזר. אבל הפתרון היעיל ביותר הוא לחבר אותו לצינור הפליטה קבצים מצורפים שמאריכים ומצמצמים אותו.

עַל חֶשׁבּוֹנוֹ שֶׁל יצירת דחף נוסף המעובה פשוטו כמשמעו עף החוצה עם גזי הפליטה. חלק מהדודים המודרניים מסופקים עם פיות כאלה כסטנדרט.

הפתרון השני הוא אספקת צינור הארובה עם אספן עיבוי, שהוא ענף בקוטר קטן בתחתית ארובה קואקסיאלית.
