לא ייתן לך להיחנק מתוצרי בעירה! ארובה לדוד גז בבית פרטי

הארובה משמשת להוצאת תוצרי בעירה ממכשיר החימום לרחוב..

הוא משמש יחד עם דוודי גז, מחממי מים וציוד אחר בבתים פרטיים למגורים קבועים וזמניים.

הֶתקֵן

המשטח הפנימי של תעלת יציאת הגז יכול להיות עגול, אליפסה או מרובעת.

ללא קשר לחומר ממנו הוא עשוי, הוא חייב להיות עמיד לטמפרטורות גבוהות, לחות וסביבות אגרסיביות.

לפי החומר ממנו הן עשויות, ארובות מחולקות ל:

• לְבֵנָה;
• חַד צִירִי;
• קֵרָמִי;
• עשוי מפלדת אל-חלד;
• עשוי פלדה מגולוונת;
• אסבסט-צמנט.

צמנט אסבסט מזיק לבני אדם, וקיים סיכון לשריפה ופיצוץ במהלך העבודה. פלדה מגולוונת נוטה לקורוזיה, אורך חייה אינו עולה על 5 שנים.

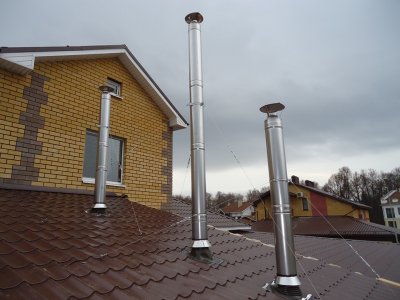

נירוסטה עמידה בפני השפעות מכניות, טמפרטורה וכימיות. קירות חלקים מספקים רוח טובה. העיצוב המודולרי מאפשר לך להתקין את הארובה בכל זווית, קל לניקוי ולתיקון. אורך חיים בן 15. יש לבודד אזורים הממוקמים מחוץ לחדרים מחוממים (או להשתמש בצינורות סנדוויץ').

ארובה קרמית מורכבת מצינור קרמי מבודד המונח בתוך גוש מגן של לבנים או בטון. המבנה עמיד בפני תנודות טמפרטורה, אטום למים ומשמש עד 30 שנה. בלוקים מסיביים דורשים יסוד, והתעלה עצמה יכולה להיות אנכית בלבד.

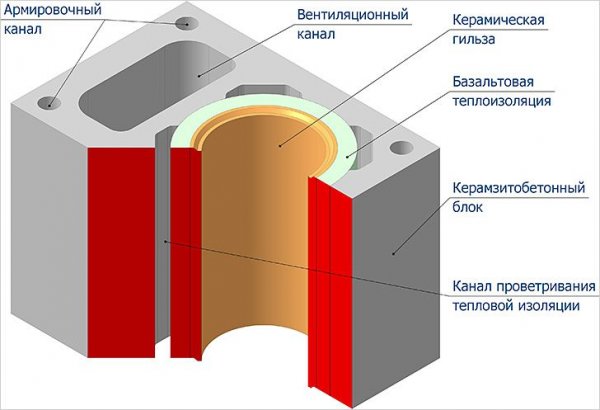

תמונה 1. סכימה של ארובת קרמיקה לדוד גז. החצים מצביעים על רכיבי המבנה.

ארובה קואקסיאלית לדוד גז בבית פרטי

מורכב משני צינורות, מופרדים על ידי מרווחים, ומבצעים שתי פונקציות בו זמנית: תוצרי בעירה נפלטים דרך התעלה הפנימית, והמרווח בין הצינורות משמש לאספקת אוויר למכשיר החימום. האלמנטים מופרדים על ידי מרווחים לכל אורכם.

התכנון מאפשר התקנת ארובות קואקסיאליות על ציוד עם תא בעירה סגור. עם דודי גז עומדים על הרצפה והקיר, נעשה שימוש במערכת המורכבת מצינור פלדה חיצוני בקוטר של 10 ס"מ וצינור פנימי עשוי מסגסוגת אלומיניום בקוטר של 6 ס"מ

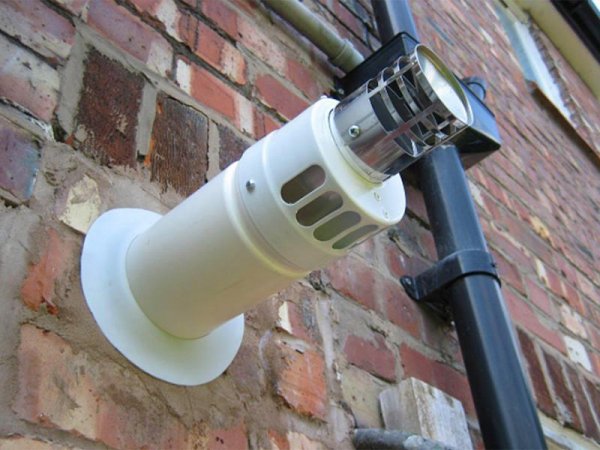

תמונה 2. חלק מצינור הארובה הקואקסיאלי של דוד גז, היוצא החוצה. ארובה כזו ממוקמת אופקית.

בעת המעבר דרך הצינורות, גזי הפליטה מתקררים, והאוויר הקר הנכנס מתחמם. חילופי חום של גזים אינם מאפשרים לקיר להתחמם יתר על המידה, מגבירים את יעילות הדוד ומבטיחים בעירה מקסימלית של דלק. תוצרי בעירה אינם נכנסים לחדר, ואספקת האוויר מבחוץ אינה דורשת התקנת אוורור נוסף.

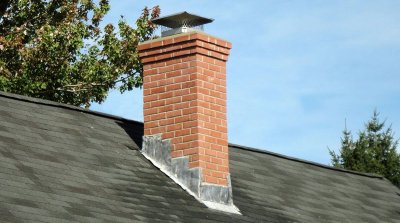

ארובת לבנים: ממדיה

הוא מורכב מלבני קרמיקה מוצקות, מונח על גבי טיט. מבנה מסיבי דורש יסוד נפרד. מותר להציבו בקיר החיצוני של הבניין, דבר הדורש בידוד נוסף.

גודל ערוץ מינימלי - 14x14 ס"מ, חלק פנימי מרובע או מלבניהקירות חייבים להיות חלקים ככל האפשר, אחרת חיי הארובה יקוצצו בצורה דרמטית.

משטחים לא אחידים תורמים להיווצרות עיבוי, והחומר עצמו אינו סובל חשיפה לסביבות אגרסיביות.

בעת הסבת מבנים ישנים לחימום בגז הם מייצרים בטנה של תעלות לבנים קיימות: בפנים מותקן צינור מבודד עשוי מתכת או קרמיקה, המשמש להסרת גזים, והארובה לשעבר משמשת כקופסת מגן.

דרישות לארובות

הדרישה התפקודית העיקרית היא הסרה מוחלטת של תוצרי בעירה. דרישות בטיחות:

• אטימות מוחלטת לגזים של החומר ארובה ו הידוק המפרקים;
• היעדר סדקים ונזקים מכניים אחרים, המאפשר כניסת תוצרי בעירה לחדר;
• אסור להניח בסלונים, על מרפסות ולוגיות סגורות;
• כל החדרים שדרכם עוברת מערכת פליטת הגז, לספק אוורור;
• מעבר דרך קירות ותקרות חסיני אש מבודד עם קצף פוליאוריטן, דרך חומר דליק - חומר עקשן;
• מרחק מינימלי מהארובה לקיר עם משטח שאינו דליק - 5 ס"מ, דליק - 25 ס"מ.

דרישות עיצוב:

• היעדר מדפים והיצרות;

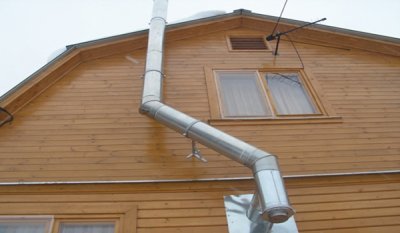

• סטייה מהאנכי לא יותר מ-30°;
• לא יותר משלושה סיבובים וענפים;
• אורך הענף לא יותר ממטר אחד;
• זווית הברך הסיבובית לא פחות מ-15°;
• רדיוס הברך לא פחות מקוטר הצינור;
• מקטעים אופקיים ממוקמים בשיפוע של 3-5% לכיוון צינור הסתעפות הדוד;
• הצינור אינו נושא עומס נוסף, סטיות אינן נכללות;
• במקום בו עוברים הקירות, התקרות והגגות, הם ממוקמים אלמנטים של ארובה מוצקה;
• אלמנטים טרומיים מוכנסים זה לזה לעומק לא פחות ממחצית קוטר הצינור;
• זְמִינוּת טיז, תיקונים, אספן מעובה;
• בידוד של אזורים הממוקמים מתחם מחומם חיצוני;
• הם מתחברים לארובה אחת לא יותר משני מכשירי חימום;
• אם התקני החימום ממוקמים ברמות שונות, הכניסות ממוקמות במרחק במרחק של לפחות 70 ס"מ אחד מהשני;
• מותר להציב מכשירים באותה רמה בעת התקנת מחיצות בכניסות, כאשר המרחק בין הכניסות לא פחות מ-100 ס"מ;
• שטח החתך של הערוץ נבחר לא פחות מסכום שטחי החתך צינורות של כל המכשירים הפועלים בו זמנית.

התקנת ארובות קואקסיאליות דורשת עמידה בדרישות נוספות:

• אורך הארובה הקואקסיאלית לא עולה על 4 מטרים;
• כאשר חיווט דרך קירות ותקרות, הם משמשיםיש לי מתאמים וכבלי הארכה מיוחדים;
• הגנה מפני חדירת חפצים זרים ומשקעים (מסופק עם ראש מסוף);
• מרחק מינימלי מהמוצא לכל אלמנט פתח בחזית - 40 ס"מ;
• לכל פתח יניקת אוויר - 60 ס"מ.

דרישות מיוחדות לבניית ארובות לבנים:

• גובה יסודות הארובה לא פחות מ-30 ס"מ, המידות בתוכנית עולות על המידות החיצוניות של התעלה ב-15 ס"מ;
• יש צורך לחבוש תפרים אנכיים במהלך ההנחת;
• בנוי בין חדרים מחוממים;
• חתך רוחב מינימלי מותר של צינור פליטת הגז - 14x14 ס"מ;
• בגובה פחות מ-5 מטר - 14x20 ס"מ.

בנייה בעצמך: בחירת תוכנית פרויקט

הפרויקט נקבע בהתאם לבניין ולמכשיר החימום. בהתאם למיקום ההתקנה, ישנן ארובות פנימיות וחיצוניות.

הראשונים ניתנים בדרך כלל בשלב התכנון, האחרונים - בעת המרת מבנים קיימים לחימום בגז.

ישנם דוודים עם תא בעירה פתוח וסגורהראשונים מזינים את תהליך הבעירה עם אוויר מהחדר, השני - מהרחוב.

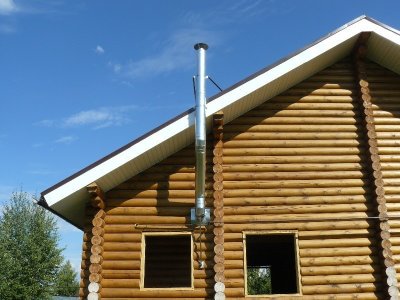

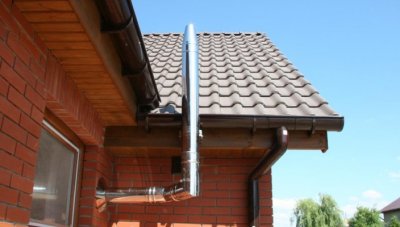

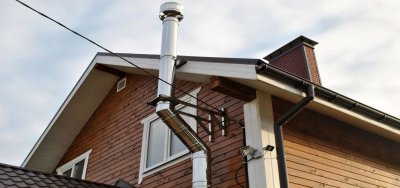

מתאים לדודי חשמל פתוחים ארובות לבנים, קרמיקה, פלדה. הצינור ממוקם או אנכית לחלוטין, או תחילה אופקית לקיר החיצוני, ולאחר מכן בזווית ישרה כלפי מעלה (גרסה מרוחקת). האפשרות הראשונה קשה יותר להתקנה, השנייה דורשת בידוד של החלקים החיצוניים של הצינור.

הארובה ממוקמת במרחק לא פחות מ-1.5 מטר מקצה המעקה. על גגות שטוחים, גובה הארובה הוא מטר אחד, על גבי משולבים - 2 מטרבגגות משופעים, גובה הארובה תלוי במיקומה יחסית לרכס:

• הצינור יעמוד 1.5 מטר או פחות - הגובה חייב לעלות על הרכס ב-0.5 מטר.
• 1.5-3 מטר - הנקודה העליונה נמצאת באותה גובה כמו הרכס.
• 3 מטר ויותר - נקודת העליונה של הרכס נקבעת על ידי הקו המשופע כלפי מטהz ב-10° מהאופקי בגובה הרכס.

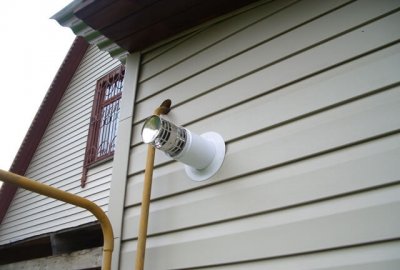

ארובה קואקסיאלית משמשת לדוודים עם תא סגור. הצינור מובל אופקית לקיר החיצוני, המרחק מהמשטח החיצוני שלו לתקרה לא פחות מ-20 ס"מהטרמינל בולט מהקיר. ב-30 סנטימטרים או יותראם המרחק לקיר החיצוני יותר מ-4 מטרים, לאחר מכן הצינור מובא החוצה אנכית כלפי מעלה.

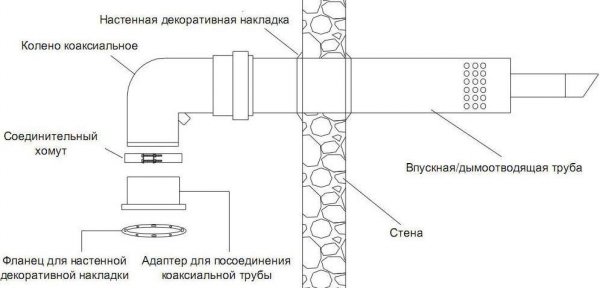

תמונה 3. תרשים התקנה של ארובה קואקסיאלית לדוד גז. המוצר מותקן אופקית ועובר דרך קיר הבניין.

חומרים וכלים

החומרים אינם מתאימים לבניית ארובה בעל צפיפות נמוכה, נקבוביות, היגרוסקופיות, לא יציבות להשפעות מכניות, טמפרטורה וכימיות. חומרים בעלי אינרציה תרמית גבוהה מפחיתים את יעילות הדוד במהלך חימום מערכת הארובה.

ערכת ההתקנה כוללת:

• צינור גז הפליטה;
• צינורות (כולל טלסקופי);
• ברכיים ו מלחציים מחוברים;
• דרך צינור;
• רֹאשׁ (סופי או בצורת חרוט);
• טי עם תיקון;
• אספן מעובה;
• אטמים, ממברנות;
• מחברים;
• כיסויי כיסוי דקורטיביים.

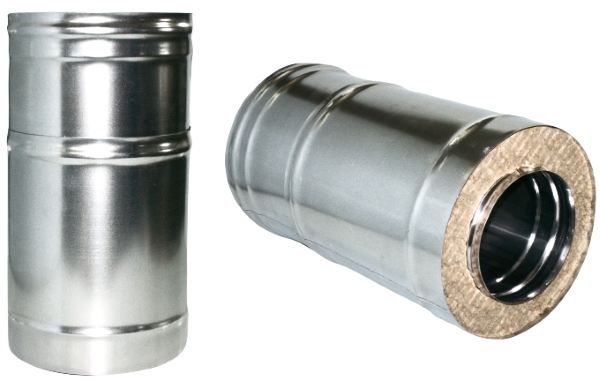

תמונה 4. חלק מצינור פלדה המשמש להתקנת ארובה. המוצר מורכב משתי שכבות עם בידוד ביניהן.

להתקנה תצטרכו: מקדחת פטיש, מקדחה, מיקסר. מחברי החיבור מותקנים לקיר באמצעות דיבלים, והחורים נקדחים באמצעות מקדחת פטיש. התמיסה מעורבבת באמצעות מיקסר או מקדחה עם אביזר מטרפה מיוחד.

ארובת הלבנים מונחת על גבי מלט, שהרכבו תלוי בחתך המושלם. החלק החיצוני מונח על גבי מלט צמנט-חול עם פלסטייזרים. המלט לבנייה הפנימית מדולל מחימר עקשן ושמוט. ביחס של 1:1.

הוראות הרכבה וטעויות נפוצות

תהליך ההרכבה מורכב מ-8 שלבים:

1. בחירת מקטע פנימי בהתבסס על קיבולת הדוד וגובה הארובה כפי שתוכנן.
2. סימון חורים עתידיים ו מקומות להתקנת מחברים, יצירת פתחים.

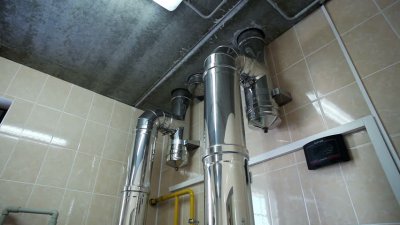

3. חיבור הארובה לצינור הדוד, התקנת טי עם חור בדיקה.

1. סוגרי הרכבה והדרגתי הארכת צינור.
2. חיזוק מפרקים בעזרת מלחציים.
3. סוגריים ומלחציים מותקנים כל 4 ו-2 מטרים בהתאמה.

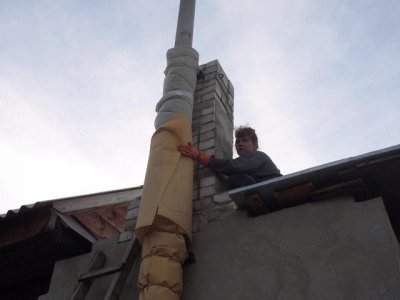

4. בידוד אזורים חיצוניים באמצעות יריעות צמר סלעים (במידת הצורך).
5. בדיקת אטימות המפרקים.

בידוד ואיטום לא מספקים של חיבורים - הטעויות העיקריות בבנייה עצמאית. בידוד תרמי מוזנח, טכנולוגיית הנחת השטיחים מופרת, נעשה שימוש בחומרים לחים, לא תקינים או באיכות ירודה. "בידוד" כזה מוסר לחלוטין ומוחלף.

סרטון שימושי

צפו בסרטון שמדבר על תכנון ארובות לדודי גז.

ניטור מצב פליטת גזי הפליטה

קריטריונים לפעולה נכונה - רוח וחוסר עשן בחדרהערכה מלאה של המצב מתבצעת על ידי מומחים באמצעות מד רוח.

בתנאים ביתיים, מתבצעת בדיקה ראשונית של העשן בחדר, והטיוטה בחלון הצפייה מוערכת באמצעות דף נייר דק.

גורמים לבעיות אחיזה:

• זיהום ארובה. במקרה זה, ניקוי התעלה מנוקה באמצעות מכשיר המורכב ממברשת, משקולת וחבל.
• הפרת אטימות. סדקים נאטמים בעזרת מסטיק. במקרים מתקדמים, מתבצע פירוק חלקי של האזור הפגוע.
• הפרת בידוד תרמי של אזורים חיצוניים.
• מֶזֶג אֲוִיר.
