ידידותיות לסביבה, אמינות, בטיחות ויתרונות רבים אחרים של ארובות קואקסיאליות לדודי גז!

מילה חדשה בטכנולוגיית חימום — דוודים עם תא בעירה סגור. אוויר נכנס לתא האש של דוד כזה מהרחוב, לא מהחדר.

זה מאפשר לנו לפתור מספר בעיות דחופותאספקת אוורור, נוכחות של חדר דוודים מבודד, סכנת שריפה.

אספקת אוויר וסילוק תוצרי בעירה עבור דוודים כאלה מתבצעים באמצעות ארובות קואקסיאליות.

ממה זה מורכב?

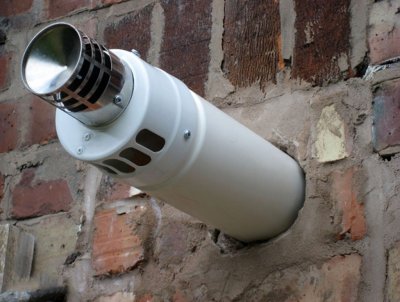

המונח "קואקסיאלי" משמש לציון מבנים קואקסיאליים רב-שכבתיים., כאשר חלק אחד סגור בתוך חלק אחר. צינורות וכבלים יכולים להיות קואקסיאליים. ארובה קואקסיאלית מורכבת משני צינורות - צינור פליטה ופתח יניקת אוויר. לעיצוב זה מספר תכונות, יתרונות וחסרונות.

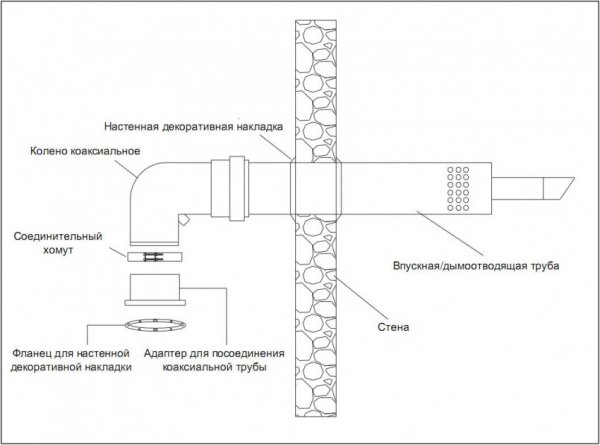

תמונה 1. תרשים של ארובה קואקסיאלית לדוד גז. החצים מציינים את רכיבי המבנה.

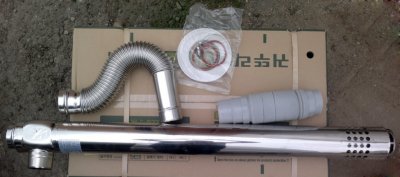

סט חיבורים סטנדרטי דוד קיר עם תא בעירה סגור:

1. צינור מתכת עשוי מפלדת אל-חלד עמידה בחומצה. הוא משמש כאמצעי להסרת גזים שרופים מהדוד.
2. צינור פלסטיק או קומפוזיט. יש לו קוטר גדול יותר והוא משמש כפתח צריכת אוויר מהרחוב, כמו גם כמעטפת ומבודד חום.
3. עצירות למרחקים ארוכים להרכבת צינורות אחד על אחד.
4. מתאם - אוגן חיבור לדוד. מורכב משתי פינות בקוטר המתאים עם שקע של החלק המתכתי הפנימי.
5. חיבור אזיקים והידוק מהדק עם ברגים. עשוי מפלסטיק גמיש עמיד בחום.
6. הגנה מפני רוח. חרוט מיוחד המחזיר רוח מגן מפני נשיפה.

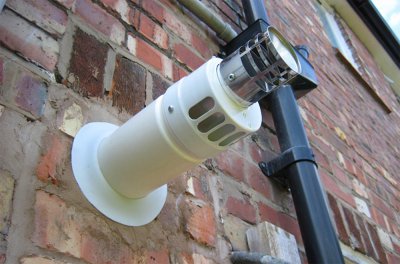

7. אזיקי הסוואה לעבור דרך החומה.

איך זה עובד

המשימה שהוצבה בעת המצאת דוד עם תא בעירה סגור הייתה לבודד לחלוטין את תא האש מהחדר. למשימה זו פתרונות רבים, כולל הצבה פיזית של הדוד בחוץ. הדרך הפשוטה והמקורית ביותר לפתור אותה הייתה יישום עקרון ה"צינור בתוך צינור"תוצרי בעירה חמים מוסרים מהחדר לרחוב באמצעות מאוורר פליטה של ​​עשן.

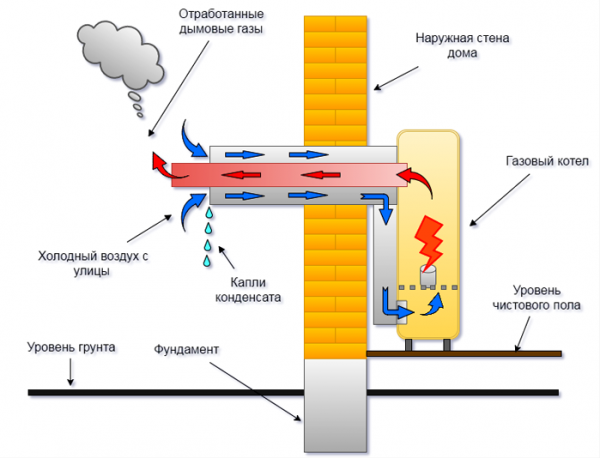

תמונה 2. עקרונות הפעלה ותרשים פנימי של ארובה קואקסיאלית לדוד גז עם תא בעירה סגור.

הצינור גמור עשוי מחומר עמיד בפני עיבוי ותוצרי בעירה עם מוליכות תרמית גבוהה. טמפרטורת הגז בדודי חשמל ללא עיבוי - 140 מעלות צלזיוס, הצינור מתחמם למדי. הוא נועד למנוע שריפה החלק החיצוניהיא משמש כפתח יניקת אוויר לצורך בעירה. במעבר דרכו, האוויר מתחמם, מה שמגביר משמעותית את יעילות הדוד. צינור חם מופרדים מהקירות על ידי שכבת אוויר זורמת, שהוא מבודד החום הטוב ביותר.

יתרונות ארובות קואקסיאליות לדודי גז

לארובות קואקסיאליות לדודי גז יש יתרונות רבים.

קלות שימוש

תא בעירה סגור אינו מחובר לחדר בו הוא ממוקם. דוד אינו משתמש באוויר החדר, אינו משפיע על המיקרו אקלים בבית.

חיסכון בחומרים

ארובות קואקסיאליות לפתור שתי בעיות: התחממות יתר או קרח צינור אספקה.

אם משתמשים במערכת נפרדת לחיבור דוד עם תא בעירה סגור, יהיה צורך להשתמש בבידוד ולחמם את האוויר הנכנס באמצעות חשמל.

עקרון ה"צינור בתוך צינור" מאפשר לך להפחית משמעותית את עלויות החיבור.

אֲמִינוּת

ארובות קואקסיאליות יש עיצוב פשוט, כאשר מותקן כהלכה, מבטיח פעולה תקינה וללא בעיות של הציוד לאורך זמן. אין מה לשבור בעיצובה"פטרייה" מספקת הגנה מצוינת מפני נשיפה, האורך הקצר של הארובה מבטיח התנגדות נמוכה.

קלות התקנה

הצינור מורכב במהירות ואינו דורש עבודה רבה.התחזוקה במהלך הפעולה היא מינימלית.

עיצוב ארובה פשוט ואינטואיטיבי, כל יצרן מספק הוראות הרכבה והתקנה מפורטות. אין צורך בתעלות אוורור מלבנים או ביסודות כבדים להתקנה.

הגברת יעילות הדוד

התנגדות הידרודינמית מופחתת, היכולת לשלוט אוטומטית על זרימת האוויר והגז לתוך הדוד וחימום האוויר הנכנס מאפשרים להשיג יחס סטוכיומטרי אידיאלי של תערובת הגז-אוויר. נשרף כמעט לחלוטין, ללא יצירת פיח או משקעיםלכן, ארובה קואקסיאלית כמעט ולא דורשת ניקוי.

בטיחות אש

אזורים חמים סגורים במעיל אוויר של אוויר זורם. כל עודף החום מועבר חזרה לדוד, והמעטפת החיצונית תמיד קרה.זה מפחית את הסיכון לשריפה עקב התחממות יתר של רצפות או קירות. עם זאת, מומלץ למלא את החלל הפנוי בין הקיר למעטפת החיצונית בבידוד שאינו דליק.

ידידותיות לסביבה

עם בעירה אופטימלית של גז טבעי חומרים לא מזיקים נזרקים לרחוב: מים ופחמן דו-חמצני.

זיהומים בגז טבעי מתחמצנים באופן מקסימלי ומתמוססים בקיטור בצורת מלחים ותחמוצות לא פעילים.

פגמים

לארובות קואקסיאליות יש גם כמה חסרונות.

עלות גבוהה

עקב דרישות מוגברות לאיכות החומרים ו ביצוע מפרקי קת. חיסרון זה מתקזז על ידי העובדה שאין צורך לבנות ארובה ראשית, חדר דוודים מבודד או אוורור מיוחד. דוד כזה ניתן להתקין במטבח רגיל עם אוורור סטנדרטי.

היווצרות עיבוי

אדי מים הכלולים בגזי הפליטה חודרים בהכרח לכניסת האוויר. בכפור קשה הם יכולים לקפוא, ובעונה הפחות עמוסה הם יכולים להתעבות ולטפטף. כאשר מתרחשת קפיאה, אספקת האוויר מצטמצמת והדוד עלול להיכבות.

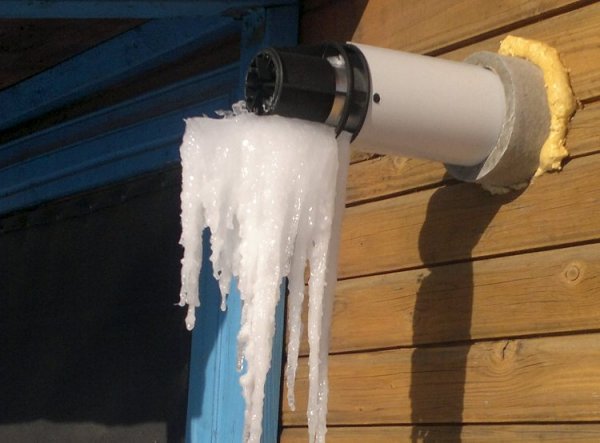

תמונה 3. ארובה קואקסיאלית עם מעובה קפואה עליה. ישנם מכשירים רבים כדי לפתור את הבעיה.

כדי למנוע זאת, ישנן מספר המלצות.

נקודת הטל (עיבוי אדים) חייבת להיות בחוץ. ניתן להאריך את הצינור הפנימי כדי למנוע כניסת אדים חמים לכניסת האוויר.

אפשר לבודד את הארובהכדי להפחית את טמפרטורת האוויר.

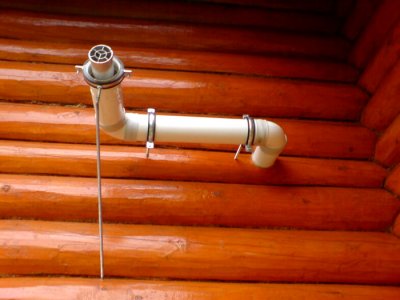

מודולים נוספים זמינים למכירה, מבטלים את בעיית נטיפי הקרח והעיבוי הנוטף. הם מורכבים מפיה מבודדת: מאריך ומחברים.

חסרונות של ארובה קואקסיאלית נפתרים בקלות ובזול.

דרישות התקנה

סוגי התקנה:

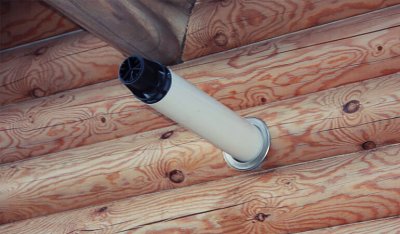

1. אופקימותקן בעת ​​מעבר דרך הקיר.
2. אֲנָכִימותקן בעת ​​מעבר דרך הגג.
3. כְּלָלִי. הוא משמש בבנייני דירות עם חימום מודולרי; מספר דוודים מחוברים לעלייה אחת.

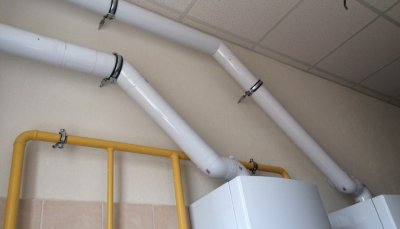

לרוב, התקנה אופקית מתבצעת לאורך המסלול הקצר ביותר לרחוב. במידת הצורך מתווספים כיפופים בעת שימוש בתורות בזווית של 45 ו-90 מעלותראוי לזכור שככל שהמורכבות עולה, כך גם ההתנגדות ההידרודינמית של הארובה עולה. עם כל סיבוב 90° שווה בהתנגדות מטר אחד צינורות, 45° - 0.5 מטרים.

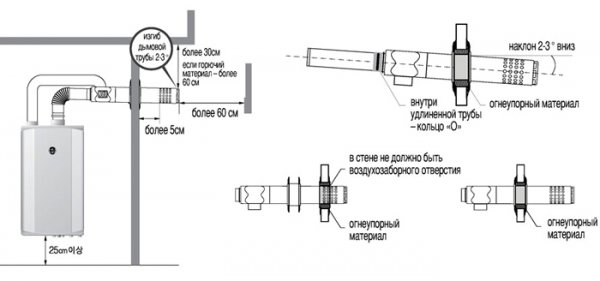

תמונה 4. תרשים של התקנה אופקית של ארובה קואקסיאלית. המבנה צריך להיות בזווית קלה.

בעת מעבר דרך הגג, יידרש ציוד נוסף. צומת מעבר דרך רצפות ותקרה, וגם מכסה מסיט ואספן עיבוי.

מפרט הדוד בהכרח מציין את הדרישות הנדרשות לארובה. יש להקפיד עליהן, שכן אחרת יעילות החימום עלולה להידרדר. ככלל, האורך לא עולה על 3 מטרים. בעת התכנון, יש לזכור את ההתנגדות המוגברת של פינות וכיפופים.

בעת הנחתם אופקית, חשוב לשים לב שיפוע לכיוון הרחוב. זה הכרחי כדי שהמעובה שנוצר תתנקז ולא תיכנס לדוד. פרמטר מומלץ: 1 ס"מ לכל מטר של ארובה.

מהדוד למעבר הקיר עדיף להקפיד על מרחק של 50 ס"מהאוויר הנכנס יתחמם ולא תהיה קרח על הצינור בתוך החדר.

בתוך הבניין זה חשוב מרחק לתקרה: 35 ס"מ. בחוץ, מרחק חשוב מהקרקע - לא פחות מ-2.2 מטרים.

יש צורך במרחק מקצה הארובה למבנים סמוכים. לא פחות מ-60 ס"מ, באופן אידיאלי - לא פחות מ-1.5 מטרים.

הפליטה חייבת להתפזר בחופשיות לאטמוספירה.

חלונות ופתחי אוורור בקרבת מקום יש לשמור מרחק 60 ס"מ משחרור תוצרי בעירה.

אורך החלק הבולט אל הרחוב הצינורות הם מינימום 30 ס"מ.

ברוב המקרים אין צורך בבידוד. כאשר הצינור עובר דרך הקיר החור ממולא בבידוד שאינו דליק.

התקנת ארובה במו ידיכם

אנו מכינים את הכלים הדרושיםפטישון, פלס, סרט מדידה, עיפרון, מברג פיליפס.

לפני התקנת הדוד, יש לוודא אנו מתכננים את תוואי הארובהאסור שהצינור ינוע כנגד חיווט או תקשורת.

אנו מרכיבים את הארובה לפי הוראות היצרן. לשם כך, אנו מחברים את החלק הפנימי של הצינור למתאם, ולאחר מכן מכניסים את החלק החיצוני דרך מחבר גמיש. אנו מהדקים את החיבור בעזרת מהדק פלסטיק.

אנחנו עושים חור בקיר עם מקדחה החור רחב יותר מ-5-10 מ"מ מהצינור אֲרוּבָּה.

אנו מרכיבים את החיבור הדקורטיבי, משחילים את הארובה דרך החור בקיר. אנו מניחים אותה על מחבר הדוד, מקבעים את המתאם עם ברגים לדוד. יש צורך אנו בודקים אם הארובה מתאימה היטב.

אנו ממלאים את הפער בין הצינור לקיר בבידוד שאינו דליק: צמר בזלת. אין להשתמש בקצף הרכבה - הדבר עלול לגרום לקשיים במהלך הפירוק או התיקון.

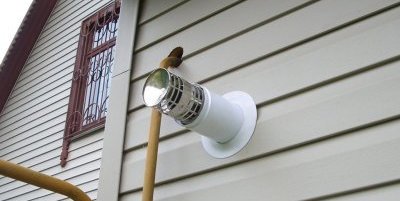

אנו לוחצים תוספות דקורטיביות אל הקיר. הם מונעים כניסת אדים לבידוד ומבטלים את גשר הקור. ניתן להדביק את ההרחבות לקיר בעזרת חומר איטום סיליקון.

סרטון שימושי

צפו בסרטון, אשר מדבר על האפשרויות להתקנת ארובה קואקסיאלית.

כיצד לקבוע אם הארובה פועלת כראוי

עם עיצובים קואקסיאליים, בעיות מתעוררות לעיתים רחוקות ביותר, ו הם נובעים מהתקנה או תכנון לא נכונים.

סימני תקלה יהיו גם כן הדלקה תכופה של הדוד, הלהבה כבתה — האוטומציה תיכנס למצב חירום.

היווצרות עיבוי ונשיבת רוח ידרוש גם התערבות בהפעלת הדוד.

ארובה מתפקדת היטב לא עושה רעש, במזג אוויר קר פליטת קיטור גלויה אפשרית.

בְּתוֹך הַבַּיִת אסור להתקרר על קירות חיצוניים אפילו במזג אוויר קר.

אם יש חשד לפעולה שגויה, כדאי לזהות את הסיבה: התנגדות הידרודינמית גבוהה, אי עמידה בדרישות הטכניות של הדוד, חוסר שיפוע, רוח נושבת. כל אחת מהסיבות דורשת גישה משלה לתיקון, החל מהוספת יחידות ומרפקים נוספים ועד להחלפה מלאה של הארובה.
