כדי להימנע מחום או קור מדי: כיצד לחשב את מספר הסעיפים ברדיאטור חימום מאלומיניום

חישוב נכון הוא המפתח להצלחה בבנייה של מערכת חימום.

זה חשוב בעת שימוש בכל סוללות, אבל במיוחד סוללות מאלומיניום.

ישנן מספר שיטות המשמשות לחישוב ההספק של רדיאטור.

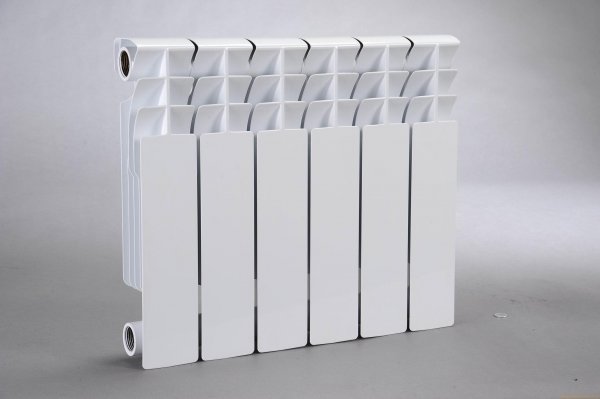

כוחו של חלק אחד של רדיאטור אלומיניום

הפרמטרים המצוינים בדרכון המוצר לא תמיד משתקפים במדויק במציאות. זה נובע מגורמים חיצוניים רבים, מפריע לפעולה אידיאלית של המכשיר.

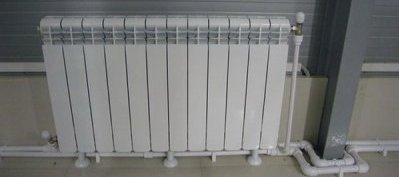

תמונה 1. רדיאטור חימום מאלומיניום. המכשיר מורכב ממספר חלקים, שמספרם ניתן לשינוי.

תפוקת החום של סוללות אלומיניום תואמת את הנתונים המצוינים במסמכים אם ההבדל בין טמפרטורות האוויר והמים הוא 70 מעלות צלזיוס. החישוב הוא כדלקמן:

(ת_או + T_פ) / 2 — ט_ב' = 70, כאשר

• ט_או — טמפרטורת החזרה.
• ט_פ - הזנות.
• ט_ב' — אוויר בחדר.

הערך האחרון נבחר לפי GOST. ברוב המקרים זה 22 מעלות צלזיוסכדי לקבוע את חימום נוזל הקירור, הנוסחה מורחבת:

ט_או = (70 + 22) — 10;

ט_פ = (70 + 22) + 10.

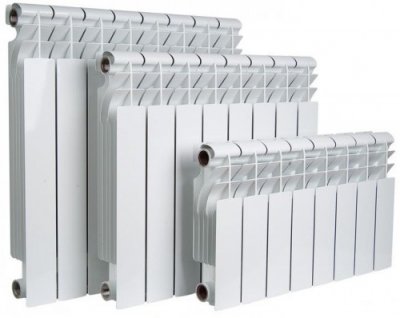

ההפרש הוא 70 נכון לגבי העברת חום מחלק אחד של הרדיאטור 500 מ"מ בהספק של 200 וואטבעת שימוש 350 מ"מ ערך הסוללה יהיה 140 וואט

שיטות חישוב הספק

כדי לקבוע את הערכים, משתמשים ב-4 נוסחאות:

1. לפי המידות הליניאריות של החדר. לשם כך, עליך למדוד את אורכו ורוחבו. בהתאם לתקנות ותקנות הבנייה, עבור כל אחד מהם 10 מטרים רבועים הֶכְרֵחִי 1 קילוואט, זו הסיבה שהאזור מחולק עד 10. אפשרות זו פחות מדויקת משום שהיא אינה לוקחת בחשבון גורם חשוב אחד שנלקח בחשבון בחישוב הבא.

1. במידות מלאות, לצורך חישוב, יש למדוד גם את גובה החדר. SNiP מציע להכפיל את נפח הדירה. ב-41 וואטאז, עבור המקום 60 ריבועים הכוח שווה ל: 60 * 2.7 * 41 = 6642 וואט.
2. לפי מאפייני עיצובחישוב זה דומה לחישוב הקודם, אך לוקח בחשבון את הפרטים:

• עבור כל חלון להוסיף 0.2 קילוואט;
• מאחורי הדלתות - ב-0.1 קילוואט;
• הסכום מוכפל ב-1.3, כאשר הדירה נמצאת בפינה;
• ב-1.5 אם הם מחשבים את החשמל לבית פרטי;
• נזכיר את ה"תיקון" שתלוי במיקום הגיאוגרפי של האובייקט.

1. אֶלהחישוב המורכב לוקח בחשבון את אותם דברים כמו החישוב המבני, וכן:

• עובי וחומר הבידוד;
• ממה עשויים הרצפה, הקירות והתקרה;
• אוורור החדר, אם קיים.

שיטת החישוב האחרונה מסובכת, אך נותנת את התוצאה המדויקת ביותר. מומלץ להזמין מומחה לחישובים. הוא יקבע באופן עצמאי את סוג הצינורות והרדיאטורים שיש להתקין במערכת חימום מסוימת.

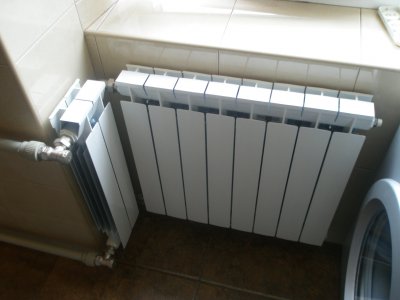

כיצד לחשב את מספר חלקי הרדיאטור בהתבסס על שטח החדר

הערכים הממוצעים מוצגים בטבלה הבאה.

בעת שימוש במודלים לאחר האותיות L, יש להוסיף בהתאם חלקים 3 ו-2 לערכים דומים בטבלה.

עקרון החישוב מבוסס על נוסחה פשוטה:

K = Q/N, כאשר

• ש — תפוקת החום הכוללת של מערכת החימום.
• נ - מדור אחד.

לדוגמה, בעת שימוש A500 וערך ההספק הכולל ב 3515 מערב, מספר הסעיפים יהיה: 3515/185 = 19למרות פשטות החישוב, הוא אינו מדויק לחלוטין. מומלץ לקחת בחשבון מספר דקויות:

• המספרים השבריים המתקבלים מעוגלים כלפי מעלה: עדיף עודף מאשר חוסר.
• ההערה הבאה חלה אך ורק על בתים פרטיים.בדרכון של רדיאטור האלומיניום, ערך הלחץ מחושב עבור 70, בתדירות נמוכה יותר 60 מעלות צלזיוס, המצוין במסמך. יש לקחת בחשבון שטמפרטורת ההפעלה תהיה 20°C גבוה יותרהבניינים מצוידים במערכת חימום שאינה מתאימה לערכים כאלה, לכן יש לחשב מחדש את תפוקת החום האפקטיבית. מומלץ לפנות למומחה שיביא בחשבון את כל הגורמים.
• בבנייני דירות, מים מחוממים לטמפרטורות נמוכות יותר, ולכן נדרשים סעיפים נוספים.

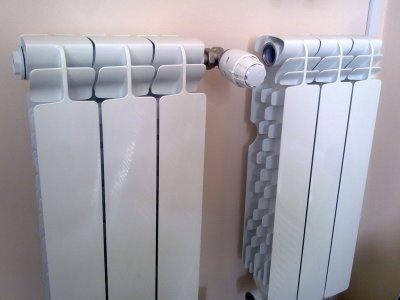

• עוצמת ההפעלה תלויה גם בשיטת חיבור הרדיאטור לצנרת.עבור סוללות מ-12 חלקים מומלץ אלכסון, ולשאר - לרוחב.

חישוב המספר הנדרש של מקטעי רדיאטור — אחד הצעדים החשובים ביותר בהכנה ליצירת חימוםזה נכון במיוחד עבור בנייני דירות מרובי, שבהם החישובים מתבצעים עבור כל חדר בנפרד.

תכונות חישוב בבית פרטי

מורכב מלקחת בחשבון גורמים שונים הגורמים לאובדן חום. לא מספיק לחשב רק את עוצמת החימום, הרדיאטורים, גודל הצינור ומדדים אחרים, עליך לשקול גם:

• שיטת הרכבת המכשיר למערכתיעילותה של מערכת דו-צינורית היא:
  • 98% עם אלכסון;
  • 87% בצד;
  • 80% עם חיבור תחתון.
• יעילות החימום בצינור יחיד היא 80%, לפעמים פחות.
• אזור המגורים קובע את הכוח, אשר יש לפתח בסוף הסתיו, בחורף ובתחילת האביב. ככל שהאזור צפונה יותר, כך המדד גבוה יותר.
• חישוב הרדיאטור חייב לכלול הפסדים., אשר נוצרים עקב נוכחותם של מכשירים מסוימים:
  • עד 1000 ליטר מים עוברים דרך הארובה 10% חוֹם;
  • עליית גג לא מחוממת מאבדת עד 20%, והמרתף הוא 10%;
  • קירות וחלונות יכולים לשחרר סך של עד 30% עוצמה.

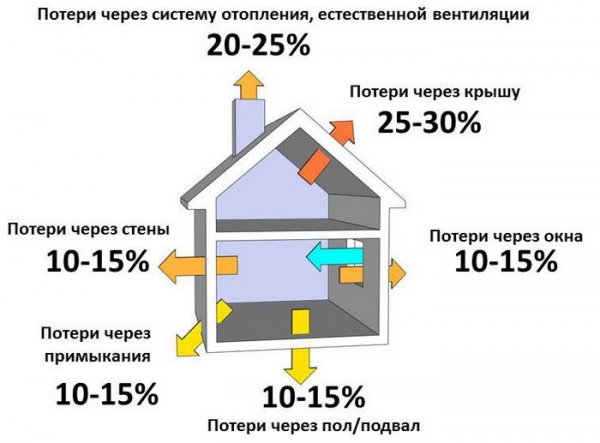

תמונה 2. אובדן חום בבית פרטי דרך חלקים שונים של הבניין. יש לקחת בחשבון את אובדן החום בעת התקנת רדיאטורים.

ניתן להפחית ערכים, אם תבצעו מספר פעולות הנוגעות לקירות, לרצפה ולתקרה:

• כאשר חלונות פונים צפונה, ההפסדים שלהם גדולים ב-10%., בהשוואה לאחרים.
• מיקום הרדיאטור יחסית לנקודות הקרדינליות אינו משפיע על ההספק, אך אם הם מתחממים בשמש, הם מתקררים קצת יותר לאט.
• יש להגדיל את מספר הסעיפים לאחר חישובים המבוססים על נתוני דרכון, מכיוון שההספק בפועל של המוצרים נמוך יותר. זה נובע לא רק מההפסדים שתוארו לעיל, אלא גם מהערכת יתר קלה של המדדים על ידי היצרן.

רק על ידי התחשבות בכל הגורמים, ניתן יהיה ליצור ולהתקין רתמה איכותית עם רדיאטורים מאלומיניום. חישובים יסייעו בחישוב מדויק של מספר חלקי הסוללה המספיק, תוך התחשבות בכל ההפסדים.

סרטון שימושי

צפו בסרטון, המסביר כיצד לחשב את עוצמתן של סוללות חימום.

מַסְקָנָה

חישוב מדוקדק יעזור למנוע בעיות שונות.אם יש לך ספקות לגבי נכונות הבדיקה, עליך להזמין מומחה.
