די עם רגליים קרות! חימום תת רצפתי בבית פרטי - תחליף אידיאלי לרדיאטורים

רצפה חמה - אחד מסימני הרווחה בית פרטי. רצפות מחוממות הופכות את הבית לחמים, נוחים ונעים.

כיסוי רצפה חם זה לא גורם אי נוחות בהליכה יחפה, וילדים יכולים לשחק עליו. פיזור אחיד של טמפרטורת האוויר בחדר עם רצפה כזו מאפשר לך לא לדאוג לגבי טיוטות וקור.

התקנת רצפה מחוממת באמצעות דוד רצפה דו-מעגלי

לְעַצֵב רצפה חמה מורכב מהשכבות הבאות:

1. משטח רצפה או תשתית.
2. מחסום אדים - סרט פוליאתילן לקומה הראשונה.
3. מבודד תרמי - פנופלקס.
4. חומר איטום - סרט פוליאתילן.

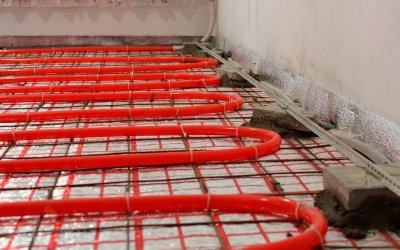

5. רשת חיזוק עם צינור רצפה מחומם המחובר אליה.
6. מגהץ מלט-חול.
7. גימור כיסוי הרצפה.

כלים וחומרים להכנת המבנה בעצמכם

להתקנה רצפה חמה עם הידיים שלך תזדקקו לכלים הבאים:

• מפלס מים או צינור PVC שקוף, 2-3 מטרים גדול מאורך החדר.
• אורך מפלס הבניין 2 מטר.
• כלל האורך 1.5 מטר
• יְכוֹלֶת 100-200 ליטר עם קצוות מעוגלים לטיט.
• דלי בנייה 40-50 ליטר.
• לִגרוֹף.
• מעדר לדחיסת התמיסה.
• רוּלֶטָה.
• סַכִּין.
• מִצבָּטַיִם.
• צְבָת.
• סט מפתחות מפתחות להידוק אביזרים.
• סכין לחיתוך צינורות מתכת-פלסטיק.
• מַברֵג.

חומרים עבור המכשיר רצפה חמה:

• סרט פוליאתילן 150-200 מיקרון לאיטום רצפות.

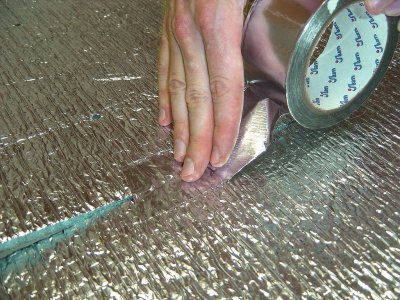

• סרט מתכתי להדבקת תפרי סרט.
• לוחות פוליסטירן אקסטרודי (פנופלקס) לבידוד תרמי לרצפה.
• רשת חיזוק בקוטר מוט 4-5 מ"מ עם גודל התא 100-150 מ"מ.
• סט אזיקוני כבלים מפלסטיק לחיבור צינורות לרשת חיזוק.
• צינור לחימום תת רצפתי עשוי מתכת-פלסטיק וולטק קוֹטֶר 16 מ"מ.
• סט של אביזרים (Eurocones) לחיבור מעגלים לסעפת.
• פרופילים מגולוונים (משואות) למגהץ.
• חול מנופה.
• כיתה מלט M400.
• סיב פוליפרופילן.
• פיזור PVA.

שרטוט תוכנית פריסה

שרטוט הפריסה (הניתוב) של הרצפה המחוממת נעשה על דף נייר מילימטרי או בעורך גרפי (אוטוקאד או מצפן) ברצף הבא:

1. הם מתארים את תוכנית הקומה של הבית בקנה מידה.
2. הם מסמנים קטעים של משטח יציקה רציף, מופרדים על ידי מפרקי התפשטות כדי למנוע סדקים. שטח של קטע אחד של יציקה רציפה לא יותר מ-25 מ"ר.
3. הם מציינים את מיקומי ההתקנה של הקולטים, נקודות החיתוך של קווי המתאר של הקירות ומפרקי התפשטות.
4. חשב את מספר מעגלי חימום התת רצפתי וציין את מיקומם על גבי הפריסה:

• אורך צינור במעגל אחד - לא יותר מ-80 מטר;
• קצב זרימה בעת הנחת מדרגה 150 מ"מ - 6.5 מ' לכל 1 מ"ר;
• ההבדל באורך הצינורות של כל מעגל הוא לא יותר מ-40%.

1. בחר סכימת ניתוב לכל מעגל (ספירלה, נחש או שילוב שלהם), שלב הנחת המעגל וצייר את מיקום המסלול על גבי השרטוט. מרחק מהצינורות לקירות 10-20 ס"מ שלב הנחת האופטימלי:

• עבור שטחי מגורים 20-25 ס"מ;
• לחדר האמבטיה 15 ס"מ;
• למסדרון ולמטבח 25-30 ס"מ.

כיסוי רצפה

כמעיל גימור בעת התקנת רצפות מחוממות מוּמלָץ:

• אריחי קרמיקה לחדר האמבטיה.
• אריחי פורצלן למסדרון.
• למינציה, פרקט, לינוליאום למגורים.

הכנת הבסיס

• הבסיס (משטח הרצפה) חייב להיות יבש, חזק וללא פסולת.
• החורים והסדקים בתקרה נאטמים בטיט.
• ההבדל בחוסר אחידות הבסיס הוא לא יותר מ-5 מ"מ לכל 2 מטר. פילוס חלקי של הבסיס באמצעות חול שרוף מותר.

ייתכן שתתעניין גם ב:

סודות הטכנולוגיה: תוכניות שונות לחיבור רצפת מים חמים למערכת חימום

כל פינה תחמם! רצפה חמה מרדיאטור חימום: מה היתרון

למניעת דליפות מהמבנה! מכבשים לבדיקת לחץ של מערכת החימום ומכשירים אחרים

תוכניות להנחת מערכת רצפה חמה בבקתה בת שתי קומות או קומה אחת

אֶל התוכניות הפופולריות ביותר סוגי התקנות חימום תת רצפתי כוללים "ספירלה" ו"נחש".

"סְלִילִי"

הסיבוב הראשון של הצינור מונח לאורך היקף החדר במקביל לקירות, עם שקע מהקירות. 10-20 ס"מהסיבוב השני והסיבובים הבאים מונחים בתוך הקו המתאר שכבר הונח במרחק כפול ממנו. הצינור מונח לכיוון מרכז החדר, שם נוצרת הלולאה. 180° והנחה בכיוון ההפוך, באמצע בין הפניות שהונחו.

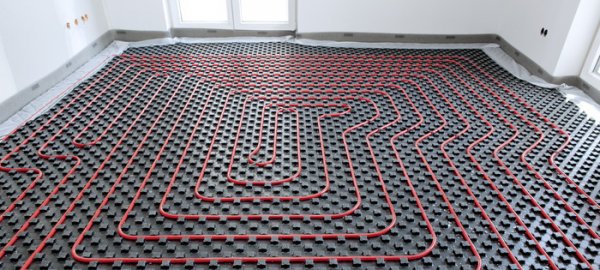

תמונה 1. הנחת רצפה מחוממת מסוג "ספירלה". תוכנית זו היא הפופולרית ביותר.

בפינות החדר הצינורות כפופים בזווית של 90°בעת כיפוף צינור, יש צורך לשמור על רדיוס כיפוף מינימלי. 10 ס"מ (לצינור 16 מ"מ).

• חימום אחיד של החדר על פני השטח.
• קל לבצע כיפופים בזווית ישרה.
• מתאים לכל מקום.

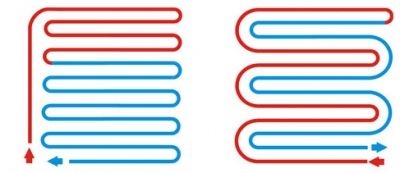

"נָחָשׁ"

ההתקנה מתבצעת לאורך הקיר הארוך של החדר. בקצה הקיר מכופפים את הצינור. בזווית של 90° ומונחים לאורך הקיר הקצר עם שקע 10-20 ס"מ מהקירות. לולאה נוצרת בקצה הקיר 180° והנחה בתבנית "נחש" במקביל לקיר הקצר לכיוון הכניסה לחדר.

• חימום לא אחיד של החדר.
• קושי בביצוע כיפופי לולאה 180 מעלות.
• שלב התקנה מינימלי 20 ס"מ בגלל הלולאות.
• מתאים לחדרי שירות קטנים (מסדרון, מטבח).

בחירת החומרים הנכונים

כדי להתקין רצפה מחוממת בבית פרטי, תצטרכו הרבה חומרים.

בִּדוּד

החומרים הבאים משמשים כבידוד:

• פלסטיק מוקצף.
• פקק נייר כסף.
• פוליסטירן אקסטרודד (פנופלקס).

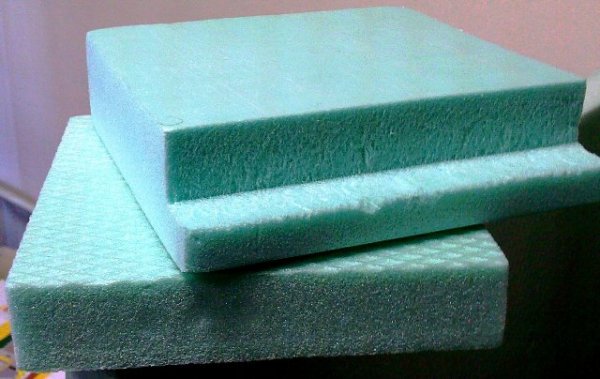

תמונה 2. כך נראה פוליסטירן אקסטרודי (פנופלקס), המשמש לבידוד רצפות.

• קצף פוליאתילן מצופה.
• צמר סלעים.

הפנופלקס הנפוץ ביותר הוא:

• בעל עמידות תרמית גבוהה;
• משקל נמוך ועלות נמוכה;
• קל להתקנה;
• קל לחתוך עם סכין.

עובי הפנופלקס לקומה הראשונה - מ-10 עד 15 ס"מ, עבור מקומות אחרים - 5 ס"מ.

הגובה יקטן בערכים הבאים:

• עַל 15-20 ס"מ עבור הנכס בקומה הראשונה;
• עַל 10 ס"מ עבור חדרים אחרים.

אם גובה הפתחים אינו מספיק להתקנת הדלתות, אזי הפנופלקס מוחלף על מחזירי חום מנייר כסף.

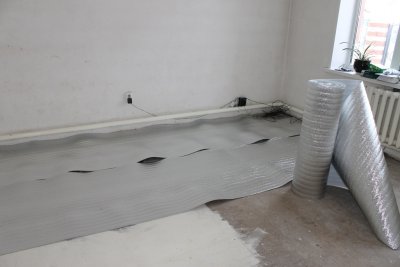

מחזיר חום

הבאים משמשים כמחזירי חום:

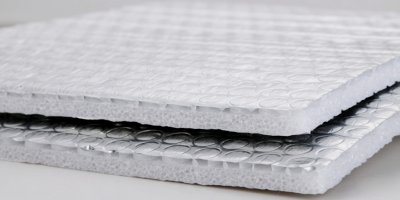

• פוליאתילן מוקצף מצופה נייר כסף 5-10 מ"מ;
• פקק נייר כסף.

הם משמשים במקום פנופלקס כפתרון פשרה (בגובה קריטי של פתחי הכניסה). בעת שימוש בפנופלקס, לא כדאי כלכלית להשתמש במחזירי חום מנייר כסף.

חיבורי הידוק

החומרים הבאים משמשים כמחברים:

• אזיקוני כבלים לחיבור צינורות לרשת חיזוק.
• סט של דיבלים פטריות לחיבור פנופלקס לבסיס מחוספס.

מתכון למגהץ

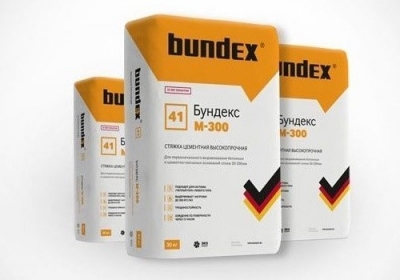

המגהץ עשוי על בסיס תערובת מלט-חול של הדרגתי M300 עם תוספים של פיזור PVA לנוחות ההתקנה וסיבי פוליפרופילן 12 מ"מ לחיזוק המשטח.

יחס הרכיבים:

• מֶלֶט חלק אחד לפי משקל.
• חוֹל 3-4 חלקים לפי משקל.
• פיזור PVA 0.2 חלקים לפי משקל.
• סִיב 600 גרם לכל 1 מ"ק פתרון מוכן.

הפתרון מוכן מיד לפני הנחת המשטח, לאחר הנחת בידוד, איטום, צנרת ובדיקות לחץ שלה.

התערובת מעורבבת בכלי ערבוב. עם מערבל בנייה במהירות נמוכה, תוך הוספת מים בהדרגה. התערובת המוגמרת צריכה להיות בעלת מרקם קשה ללא עודפי מים.

איך להכין מערכת חימום בבית כפרי פרטי בעצמך

תהליך ההתקנה מחולק למספר שלביםהנחת בידוד, הנחת צנרת, יציקת בטון והנחת ריצוף.

הנחת בידוד

1. חברו את סרט הריסון לקירות סביב היקף היסוד.
2. הנח מחסום אדים (סרט פוליאתילן) על הבסיס קומה ראשונה עם תוספת לקיר 20 ס"מאטמו את חיבורי הסרט בעזרת סרט דביק.
3. הניחו את לוחות הפלסטיק המוקצף על הבסיס קרוב זה לזה, ומלאו את כל השטח.
4. חברו את לוחות הקצף לבסיס באמצעות פטריות הרכבה.
5. הנח איטום (סרט פוליאתילן) על הפנופלקס עם קצבה לקיר 15 ס"מ אטמו את חיבורי הסרט בעזרת סרט דביק.

התקנת צינורות מתחת לרצפה מעץ או מסוג אחר

1. הניחו את רשת החיזוק על איטום הרשת, תוך ניסיון לא לפגוע בסרט הפוליאתילן. הניחו את הרשת בגודל תא שהוא כפולה משלב ההנחה לפי השרטוט (אם שלב ההנחה הוא 20 ס"מ, ואז גודל תא הרשת 10 ס"מ).
2. הניחו את גזרי הפנופלקס מתחת לרשת, והרימו את הרשת מעל פני השטח של הסרט. ב-10-15 מ"מ.
3. הנח את הצינור לפי השרטוט.
4. אבטחו אותו למוטות רשת החיזוק באמצעות אזיקון כבלים.
5. חבר את המערכת לסעפת.
6. הקולט עצמו מחובר לדוד בעל מעגל יחיד או דו-מעגלי.

חָשׁוּב:

• בעת כיפוף, יש להקפיד על רדיוס הכיפוף המינימלי. 15 ס"מ
• בעת הנחת הצינור דרך קירות או תפרי התפשטות, יש להניח פיסת בידוד תרמי (פוליאתילן מוקצף) על הצינור ולכסות אותה. לתוך קטע בקוטר גדול יותר (כדי למנוע נזק מכני).

ייתכן שתתעניין גם ב:

שכחו מסוללות ותנורי חימום! חימום עם מים בתחנה הוא הפתרון הטוב ביותר לבית או לדירה

הוראות שלב אחר שלב כיצד להכין רצפה חמה בבית מחימום מרכזי. עצות ממומחים

איך לגרום למים לזוז? חיבור משאבת סירקולציה למערכת חימום

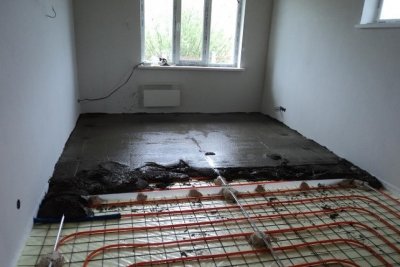

בטון

לפני יציקת הבטון, הקווי המתאר מופעלים בלחץ מוגבר. 2 אטמוספרות ליום.

עבודות בדיקת הלחץ והחיבור לקולט חייבות להתבצע על ידי מומחי אינסטלציה. במהלך יצירת הבטון, גם המים בצנרת חייבים להיות תחת לחץ.

1. התקינו משואות (גובה המגהץ צריך להיות לא פחות מ-5 ס"מ).
2. הכינו את התערובת למשטח ריצוף.
3. פזרו את התערובת בין המשואות, ונסו למלא את כל החללים ככל האפשר.
4. דחסו את התמיסה בעזרת מעדר.
5. יש ליישר את המלט באמצעות סרגל לאורך המשואות.
6. כסו את המשטח בניילון פוליאתילן כדי למנוע ממנו להתייבש.

חָשׁוּב:

• המבצר נבנה תוך 28 ימים.
• בעת יצירת בטון במזג אוויר יבש, המגהץ מתחת לסרט נרטב (מושקה במתינות מפחית מים) 2-3 פעמים ביום לאורך כל השבוע.
• סרט הפוליאתילן מוסר בעוד שבועיים.

הנחת כיסויי רצפה

כיסוי הרצפה הנבחר (אריחים, לינוליאום, למינציה) מונח תוך 5-6 שבועות לאחר הנחת המגהץ. במידת הצורך, מתבצע יישור נוסף של משטח המגהץ באמצעות תערובות פילוס עצמי.

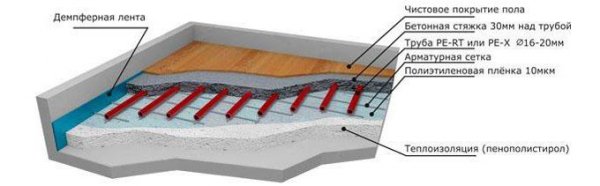

תמונה 3. סכימה של מתקן הרצפה החמה. המבנה כולו מורכב משבע שכבות.

הערכת אפשרות חימום בית עם מערכת חימום רצפות ללא רדיאטורים

1. חשב את הסכום הכולל של אובדן חום (W) בבית (דרך קירות, חלונות, תקרות) במחשבון אובדן חום מקוון.
2. חשב את השטח הפעילתפוס על ידי כל קווי המתאר של הרצפה המחוממת (מ"ר).
3. חישוב הספק תרמי, הנפלט מהרצפה המחוממת (W): הכפל את ערך השטח הפעיל (בנקודה 2) בהספק הסגולי של הרצפה המחוממת (80 וואט/מ"ר).
4. השוו את הערכים שהתקבלו (בנקודות 1 ו-3).
5. אם כמות אובדן החום בבית גדולה מההספק התרמי של הרצפה המחוממת, אז נדרש חימום נוסף בתים עם רדיאטורים לחימום.

סרטון שימושי

צפו בסרטון, המדגים את תהליך התקנת רצפת מים חמים בבית פרטי.

לקופת החיסכון של אומן הבית

כל חלק הבנייה של עבודת התקנת רצפה מחוממת בבית פרטי יכול להיעשות באופן עצמאי, ללא מעורבות של בנאים. המפתח להצלחה הוא מילוי מדויק של דרישות הטכנולוגיהאיכות התקנת חימום תת רצפתי שבוצעה בעצמך גבוהה בסדר גודל מאיכות העבודה שבוצעה על ידי עובדים שכירים. עם זאת, עבודות מורכבות כמו חיבור ציוד הנדסי, כוונון ובדיקת לחץ של המערכת עדיף לסמוך על אנשי המקצוע.
