בטיחות תלויה ישירות באיכות ההתקנה! כללים להתקנת דוד גז בבית פרטי

גז הוא דלק זול, ולכן אנשים רבים מעדיפים לחמם איתו את בתיהם ואת המים שלהם.

הליך התקנה חוקי דוד גז די מסובך.

הכנת התיעוד אורכת זמן רב יותר מההתקנה עצמה.

תקני התקנה בבית פרטי, דירה וייצור

הצבת דודי גז מוסדר על ידי SNiPs:

1. "מערכות חלוקת גז" (42—01-2002).
2. "התקנות דוודים" (II-35—76).
3. תקנות "קשורות": בנושא חימום, אוורור, בטיחות בבנייה וכו'.

הכללים נועדו להפחית את הסיכוי למצב חירום. אפשרויות לינה דוד גז תלוי ב:

• פרמטרים של הציוד עצמו;
• מאפייני המקום.

כוח המכשיר עד 60 קילוואט ניתן להתקין במתחמים שאינם למגורים ובמבנים שאינם בעלי כניסה. עבור דודי גז חזקים יותר, נדרש חדר דוודים נפרד. עבור חשמל מ-60 עד 150 יהיה צורך בחדר נפרד. ועם החשמל מ-150 עד 300 קילוואט חדר הדוודים ממוקם:

• בקומה הראשונה;
• במרתף;
• במרתף;
• בהרחבה.

מסתבר שניתן יהיה להתקין רק דוד גז בדירה. עד 60 קילוואט. בבית פרטי, לעתים קרובות ניתן להקים חדר דוודים, כך שקיבולת הדוד יכולה להיות גבוהה יותר. ככלל, הקיבולת עד 150 קילוואט יהיה מספיק. נדרשים מכשירים פרודוקטיביים יותר בייצור. כאן הדרישות לאמינות יהיו גבוהות יותר.

לפי סוג מקום הלינה דודי גז מחולקים ל:

• תלוי על הקיר;
• עומד על הרצפה.

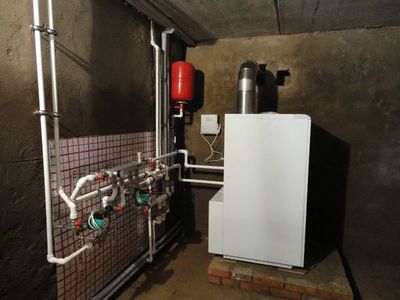

דודי גז עומדים על הרצפה חייבים להיות מותקנים בחדר נפרד. עבור דירה יעשה גרסה לתלייה על הקיר בלבד דוד גז.

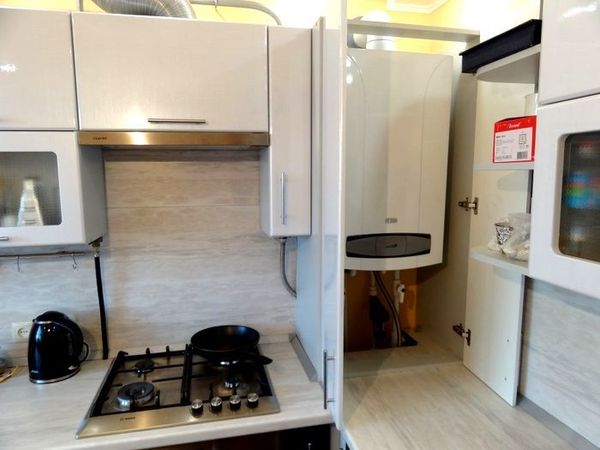

תמונה 1. דוד גז המותקן על הקיר במטבח. המכשיר מוסתר בארון מיוחד.

פרמטרים של המקום המתאים למיקום:

1. גובה התקרה מ-2.5 מטרים ומעלה.
2. מידות כלליות - החל מ-15 מטרים מעוקבים.
3. חלון. עבור המכשיר עד 60 קילוואט חלון עם משקוף מספיק. עבור חלונים חזקים יותר, שטח הזיגוג הנדרש אינו פחות מ 0.03 מ"ר למטר מעוקב של שטח.
4. קולט אדים המספק שלוש החלפות אוויר בשעה.
5. דלת הכניסה לא קטנה יותר 80 ס"מ ברוחב.
6. אין רצפה שקרית או תקרה שקרית.

שלבי התקנת דוד גז

1. לְקַבֵּל תנאים טכניים.
2. להתפתח בהתאם אליהם פּרוֹיֶקט.
3. לְאַשֵׁר שֶׁלוֹ.
4. לַעֲרוֹך לפי הפרויקט, הדוד והצמתים.
5. לְחַבֵּר אל הכביש המהיר.

קבלת תנאים טכניים של שירות הגז

הדרישה הטכנית לחיבור הדוד היא מסמך המכיל מידע על מקור הגז. המסמך מונפק על ידי ארגון הספק. ככלל, זה גורגז, רייגז וכו'

הליך ההנפקה מוסדר על ידי:

1. חוק פדרלי "על אספקת גז" (מספר 69-FZ).
2. כללים לשימוש בגז (אושרו על ידי צו ממשלתי) נ' 317).

בעת הגשת בקשה להתקנת דוד גז יידרשו המסמכים הבאים:

1. דַרכּוֹן.
2. פּוּנדָק.
3. מסמכי נדל"ן: תמצית ממרשם הנדל"ן המאוחד של המדינה או תעודת רישום לדיור גמור או היתר בנייה לדיור בבנייה.
4. אם הבית עובר גזיזציה: מסמכים למגרש ותוכנית מצבית למיקום הבית על המגרש.
5. חישוב הצריכה המקסימלית המתוכננת (אם קיימת) יותר מ-5 מטרים מעוקבים לשעה).
6. מפה טופוגרפית של האתר (קנה מידה 1:500).
7. תעודת רישום של הבית.
8. אם הבית כבר נבנה - סידור צינורות האוורור והעשן.
9. תעודת התאמתם.
10. תוכנית קומה של הבניין.
11. אם הבית ממוקם באיגוד גינון, הסכם על השימוש בתשתיות שלו.
12. ייפוי כוח, אם המבקש אינו הבעלים.

המפרט הטכני מכיל:

1. תיעוד רגולטורי הנלקח בחשבון בפרויקט.
2. המלצות לחומרים בהם נעשה שימוש.
3. נוהל התיאום והגשת המסמכים.

פיתוח פרויקט

התיעוד מפותח בהתאם ל-SNiPs ולמפרטים הטכניים. זה כולל:

• תרשים של התקנת ציוד בבית;
• פריסת תעלות אוורור;
• תרשים של פריסת צינור הגז מהתקשורת ועד לנקודת החיבור;
• תרשים של מתווה האתר עם נקודת כניסה ייעודית לבניין (בבית פרטי);
• מידע על הציוד המותקן.

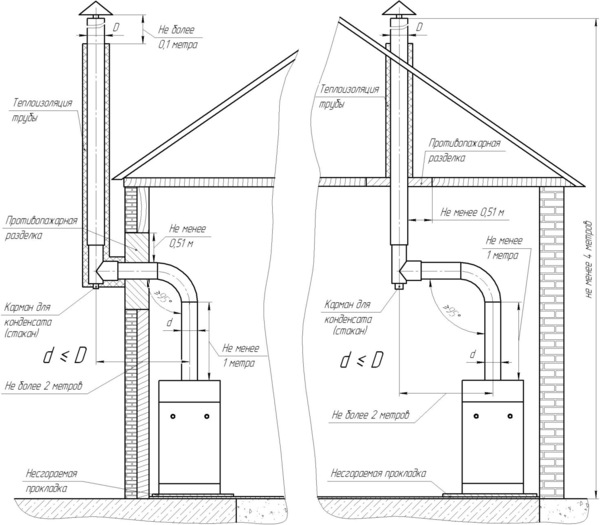

תמונה 2. גרסה של פרויקט התקנת ציוד גז. מיקום הדוד עצמו והארובה מסומנים.

המסמך מכיל ציורים והסברים עליהם.

הפיתוח מתבצע על ידי מהנדסי תכנון, עובדים בארגונים ייעודיים ובעלי הרישיון וההיתרים המתאימים. לעתים קרובות, בעת קבלת מפרטים טכניים, מונפקת גם רשימה של חברות מומלצות לכך.

תיאום הפרויקט עם רשויות רגולטוריות

הפרויקט המוגמר מוגש לאישור שירות הגז. אליו מצורפים המסמכים הבאים:

• דרכון טכני מוצרים;
• הוראות על פעולתו;
• תעודות עבור ציוד;
• חוות דעת מומחה, המאשר את עמידתו בדרישות הנדרשות.

תיעוד מקובל מאושר על ידי חותמת הארגון. בהתאם לכך, הציוד מותקן ומחובר לאחר מכן.

כללי התקנת דוד גז

התקנה שגויה של דוד גז מובילה לעיתים קרובות לתוצאות חמורות ולא נעימות. לכן לא ניתן להתקין את כל הסוגים באופן עצמאי.

התקנה עצמית אפשרית עבור האפשרויות הבאות:

1. דגמים בעלי מעגל יחיד עם תא בעירה פתוח. ההתקנה פשוטה יחסית ולכן יש פחות סיכוי לטעויות.
2. אוטומטי לחלוטיןאם יהיו הפרות כלשהן, מכשיר כזה לא יעבוד.

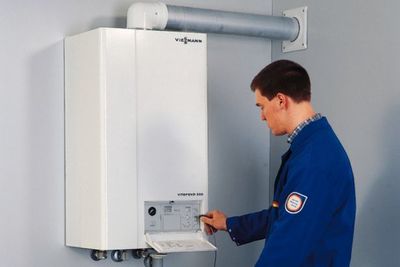

כל שאר הסוגים מותקנים על ידי מומחים מוסמכים. אדם כזה מוזמן מ:

• שירות הגז הממלכתי;
• חברה מסחרית.

ראשית, דוד הגז מותקן במיקום הנבחר. דגמי דודי גז המותקנים על הקיר תלויים על מחברים מיוחדים, הנמכרים בערכה. הגובה מהרצפה לרמה התחתונה הוא לא פחות מ-8 ס"מ.

מכשירים עומדים על הרצפה מותקן על בסיס חסין אש. בטון, לבנים או מתכת משמשים כחומרים.

חשוב למקם את הציוד בצורה ישרה לחלוטין. באמצעות פלס בניין.

השלב הבא הוא - חיבור לצינור הארובה דרך ענף היציאה. בעת שימוש בפליטה טבעית, יש לבדוק את עוצמת הרוח. צינור הארובה חייב להיות בעל פתח לניקוי פיח. ואסור יותר משלושה כיפופים בתעלה עצמה.

לאחר מכן המכשיר מתחבר למערכת החימום ולאספקת המיםדיאגרמת החיבור כלולה בהוראות המכשיר. אם המערכת היא דו-מעגלית, מותקן מסנן לטיהור מים ב"החזרה".

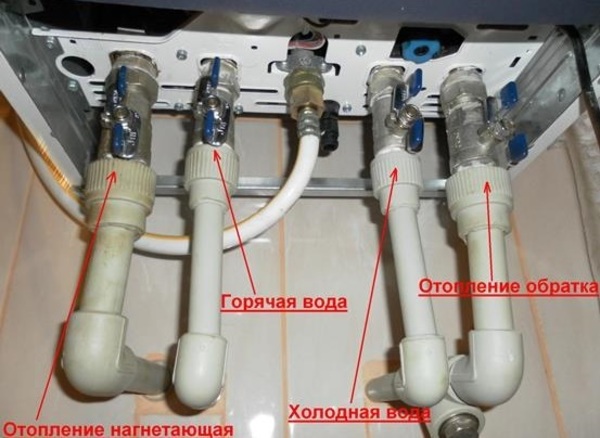

תמונה 3. חיבור דוד גז למעגל החימום. החצים מציינים את מיקום הצינורות השונים.

לאחר מכן, הציוד האוטומטי מתחבר לרשת החשמל באמצעות כבל תלת-גידיהמערכת נדרשת עם הארקה וכיבוי אוטומטי במקרה חירום. מומלץ גם להתקין מערכת UPS. כך העבודה לא תופסק גם אם החשמל מנותק.

התחבר לקו הראשי בכל מקרה מומחה מוסמך מעורב. לאחר השלמת העבודה, יש להזמין נציג שירות גז כדי לוודא עמידה בדרישות הפרויקט.

סיבוכים אפשריים

לא תמיד הפרויקט מתקבל באופן מיידי. אם נדחה, מונפק מסמך רשמי המפרט את הסיבות. מצורף אליו רשימת עריכות לתיקון. לאחר התיקון, המסמכים מוגשים שוב.

סרטון שימושי

צפו בסרטון, המספר על התקנה והפעלה נכונה של דוד גז.

מועדים אחרונים

חיבור לרשת הגז - תהליך די ארוך. והזמן העיקרי נלקח לא על ידי ההתקנה עצמה, אלא על ידי נושאים הקשורים לתיעוד.

תנאים טכניים פורסמו תוך 14 ימים לאחר קבלת הבקשה. הפיתוח לוקח 1-3 שבועותתהליך האישור אורך זמן רב יותר.

בממוצע, צריך לחכות לתשובה מ-3 שבועות עד 3 חודשים. אם הפרויקט לא יתקבל, יש לתקן אותו ולהגישו מחדש.

כאשר כל העבודה מושלמת, נחתם חוזה לחיבור לצינור הגז. יש להמתין לכך. עד 30 יום.

ההמתנה הארוכה ביותר היא לאישור. לכן, מומלץ לנסח את התיעוד בצורה נכונה כבר מההתחלה, בהתאם לתנאים ול-SNiPs. כלומר, יש צורך לבחור את החברה הנכונה שיש לה ניסיון בפיתוח ואישור בתחום הספציפי הזה.
