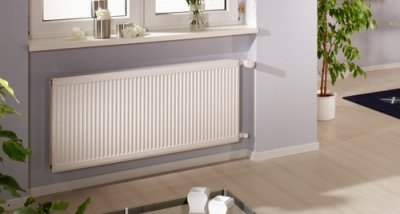

כך שהקור החמור ביותר הוא כלום! חישוב רדיאטורים לחימום

מערכת חימום ביתית שתוכננה בקפידה היא אחת המשימות החשובות ביותר במהלך הבנייה ושיפור תנאי הדיור לאחר מכן, שכן טמפרטורה נוחה בחדר אינה רק ערובה לנוחות, אלא גם תנאי חשוב לחיי אדם.

יש לבצע את החישוב והבחירה בהתאם למספר תנאים, כגון חומר הרדיאטור, האזור המחומם, תנאי האקלים של האזור וכו'. להתקנה נכונה של מערכת החימום, ניתן לפנות לאנשי מקצוע, או לבצע תהליך זה תוך שימוש בכישוריך ויכולותיך.

מדידות לקביעת רדיאטורים לחימום

קביעת פרמטרי החימום בדירה צריכה להתחיל מהשגת הנתונים הדרושים שנאספו באמצעות מדידה.

נתונים אלה הם: אורך החדר, רוחב החדר, שטח החדר, מספר קירות חיצוניים, גובה תקרות, מספר דלתות, מספר חלונות, שטח כל חלון.

קביעת פרמטרי סוללה בהתאם לגורמים שונים

חישוב רדיאטורים לחימום מושפע מגורמים רבים.

לפי שטח מרחב המחיה

לוקחים את הפרמטר הרצוי כ ש, החישוב הוא הנוסחה:

Q = S×100 W (1), כאשר

ש? שטח החלל שעבורו מתבצע חישוב הרדיאטור, מ'²;

100 וואט ערך מקובל כסטנדרט, המציין את כמות החום הנדרשת עבור מטר אחד² מֶרחַב מְחִיָה.

מאפייני חישובים באמצעות גורמי חידוד

הגורמים המבהירים לחישוב זה הם מקדמים אשר לוקחים בחשבון את המאפיינים המבניים של הדיור המשוער.

הַגדָרָה ש השימוש בהם יאפשר לכם לקבוע בצורה המדויקת ביותר את עלויות החימום עבור כל מקרה בנפרד.

המקדמים מבהירים את נוסחה (1) ומביאים אותה לצורה הבאה:

Q=S×100W×α×β×γ×δ×ε×ζ×η×θ (2), כאשר

α - המכפיל שלוקח בחשבון את מספר הקירות החיצוניים המגדילים את אובדן החום נלקח כ:

בטא - גורם שלוקח בחשבון את מידת החימום הטבעי של חלל המגורים. תלוי בצד של העולם שאליו פונה החלון. בטא נלקח כשווה ל:

γ - מכפיל שלוקח בחשבון את תנאי האקלים המקומיים. תלוי בטמפרטורת המינימום הממוצעת בינואר. הערך מצוין בהתאם לספרי עיון או לשירות ההידרומטורולוגי המקומי. γ נלקח כשווה ל:

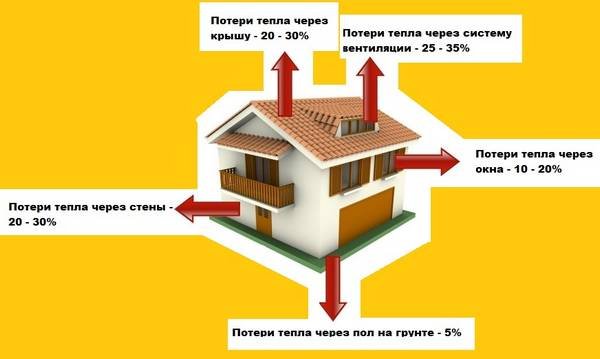

תמונה 1. אובדן חום בבית פרטי. יש לקחת אותם בחשבון בעת ​​התקנת רדיאטורים לחימום.

δ - מכפיל שלוקח בחשבון את נוכחות בידוד הקירות בחצרים. δ נלקח כשווה ל:

ε - מכפיל בהתאם לגובה תקרות הבית. ε נלקח כשווה ל:

ζ - מכפיל שלוקח בחשבון את אובדן החום עקב החדר הממוקם מעל זה המחושב. ζ נלקח כשווה ל:

η - מכפיל המשתמש בתלות של הערך הרצוי בסוג החלון המותקן בחדר. η נלקח כשווה ל:

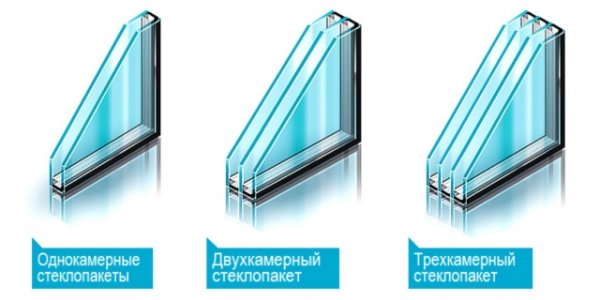

תמונה 2. יחידות זכוכית חד-תאיות, דו-תאיות ומשולשות. סוג החלון משפיע על מספר הרדיאטורים המותקנים.

θ - מכפיל שלוקח בחשבון את היחס באחוזים בין שטח החלון לשטח הרצפה בעת החישוב. θ נלקח כשווה ל:

בהתאם לנפח החדר

התחשבות בנפח מרחב המחיה תאפשר לכם לקבל נתונים מדויקים יותר בעת חישוב מכשיר החימום, ו נוסחה (1) תתקבל בצורה הבאה:

Q=S×h×41 W (3), כאשר

ח — גובה תקרות החדר, מ';

41 וואט ערך מקובל כסטנדרט, המציין את כמות החום הנדרשת עבור מטר אחד³ מֶרחַב מְחִיָה.

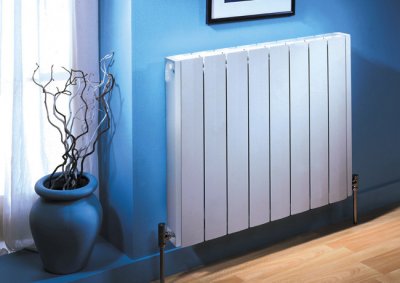

נוסחה לחישוב תפוקת חום של מכשירי רדיאטור לדירות

עדיף לחשב את החום לדירה תוך התחשבות באובדן החום הכולל. לפי הנוסחה:

TP_{כְּלָלִי} = V×0.04×TP₀×n₀×TP_ד×n_ד (4), כאשר

ו — נפח המרחב המחושב, מ'³;

0.04 — ערך סטנדרטי של הפסדים עבור מטר אחד³;

TP₀ — הערך הסטנדרטי של הפסדים מחלון אחד, TP₀ = 0.1 קילוואט;

נ₀ — המספר הכולל של חלונות בדירה;

TP_ד — ערך סטנדרטי מדלת אחת, TP_ד = 0.2 קילוואט;

נ_ד — מספר הדלתות בדירה.

אובדן החום הכולל של דירה נקבע גם על ידי מכשיר מיוחד? הדמיית תרמית, אשר מבצע גם את תפקיד החיפוש אחר פגמי בנייה נסתרים וחומרים פגומים.

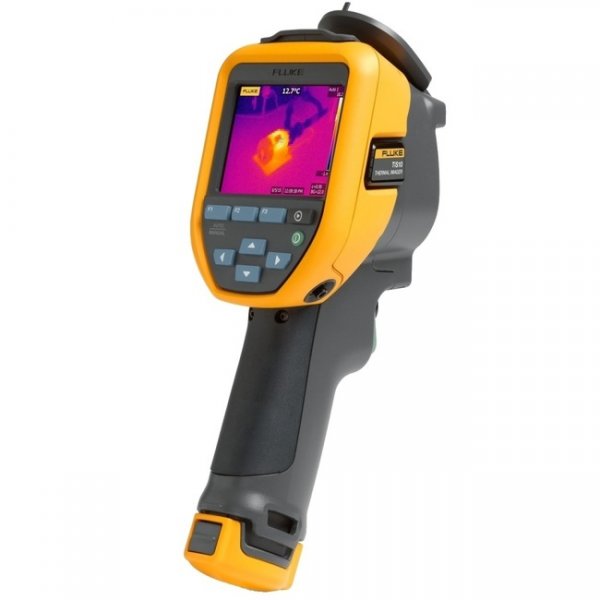

תמונה 3. מכשיר הדמיה תרמית של היצרן פלוק. המכשיר מאפשר לך למדוד את טמפרטורת רדיאטורים לחימום.

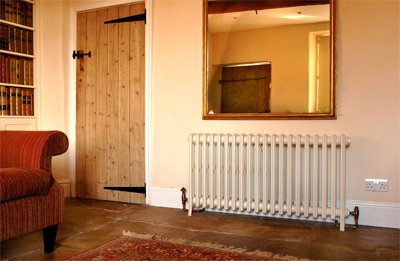

החישוב הכולל מושפע גם מהספק הרדיאטור:

ר_רְחוֹב = TP₀/1.5×k (5), כאשר

ר_רְחוֹב — עוצמת הרדיאטור;

1.5 — מקדם שלוקח בחשבון את פעולת המכשיר בטמפרטורה מסוימת מ-50 מעלות צלזיוס עד 70 מעלות צלזיוס;

ק — מקדם הבטיחות מיושם בשווי של:

• מאפייני קביעת התקני רדיאטור עבור בניין רב קומות

החישוב מתבצע לפי הנוסחה:

Q = S×80 W (6), כאשר

80 וואט ערך המקובל על ידי התקן, כלומר כמות החום הנדרשת עבור מטר אחד² מרחב מחיה, החל מהקומה השנייה ומעלה.

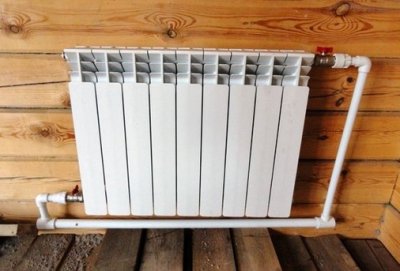

חישוב מספר מקטעי הרדיאטור

כדי לחשב את מספר מקטעי הרדיאטור, נדרשת גם נוסחה מיוחדת.

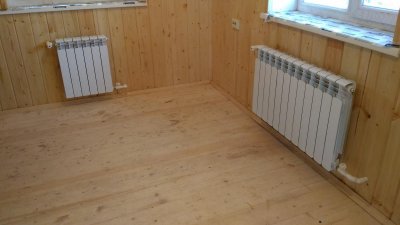

לפי שטח החדר

במתן אספקת החום הדרושה לחדר, אחד הערכים החשובים הוא מספר חלקי הרדיאטור.

נבחר נכון, זה יספק לצרכן את רמת הנוחות הנדרשת בטמפרטורות חורף לא נוחות.

מספר הסעיפים לפי שטח החדר נקבע באמצעות הנוסחה:

נ_ג = S×100 W/q₀ (7), כאשר

ש₀ — תפוקת חום של מקטע אחד של הרדיאטור, נתונים מהתיעוד הטכני המצורף למוצר.

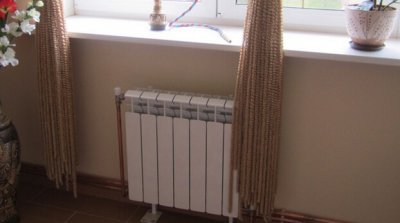

לפי נפח הבית

שימוש בחישוב לפי נפח יאפשר לך לקבוע בצורה מדויקת יותר את מספר הסעיפים הנדרש:

נ_ג = V×100 W/q₀ (8)

• מאפייני קביעת עוצמת החתך עם גורם תיקון:

כדי לקבוע את גורם התיקון, יש לקבוע את ראש הטמפרטורה של מערכת החימום באמצעות הנוסחה:

ח_ט = (t_ב-t_{הַחוּצָה}/2)-t_פום (9), כאשר

ט_ב — טמפרטורה בפתח הכניסה של הרדיאטור;

ט_{הַחוּצָה} — טמפרטורה ביציאת הרדיאטור;

ט_פום — טמפרטורת החדר הנדרשת.

השלב הבא הוא למצוא את גורם התיקון. ק, בהתאם לפרמטר h המתקבל_ט לפי הטבלה:

השלב הסופי? אנו מוצאים פרמטר הספק הסעיף לפי הנוסחה:

ש_עִם = k×q₀ (10).

ההגדרה המדויקת ביותר של פרמטר ההספק של מערכת החימום בקילוואט

הקביעה המדויקת ביותר נעשית לפי נוסחה (2) תוך התחשבות בחישוב התרמי המעודן:

הספק, קילוואט = ((ליטר_ד×L_ש)×גובה_פ)/2.7))/10 (11), כאשר

ל_ד — אורך החדר;

ל_ש — רוחב החדר;

ח_פ — גובה התקרה.

סרטון שימושי

צפו בסרטון, המסביר כיצד לחשב את מספר המקטעים בסוללות חימום.

חישוב נכון של המכשיר הוא המפתח לטמפרטורה נוחה

חישוב נכון של אובדן חום, למשל, דרך חלונות ודלתות, כמו גם בחירת רדיאטורים יבטיחו את השלמת התיקון בהצלחה. יבטיח טמפרטורה סטנדרטית קבועה בחדר, וכתוצאה מכך, רווחתם של התושבים. גישה רצינית לתהליך מבטיחה הצלחה בכל המאמצים.
