כיצד לחשב רדיאטורים לחימום בהתבסס על שטח החדר? מחשבון וסרט מדידה יעזרו
לגלות נכון מספר הסעיפים כדי לחמם חדר בצורה יעילה, ניתן להשתמש במספר אפשרויות חישובים.
הודות לכך, הבית יהיה מחומם במלואו וישמור על טמפרטורה גבוהה באופן שווה בחורף.
בנוסף, תוכלו להימנע מתשלום יתר עבור הוצאות מיותרות בעת השימוש רדיאטורים גדולים.
פרמטרים המשפיעים על טמפרטורת החדר
לא מספיק להכיר את המאפיינים הטכניים של הסוללה ואת האזור המחומם.
כדאי לשקול גורמים המשפיעים באופן משמעותי על דליפת חום:
- חלונות;
- קירות;
- גַג;
- אַקלִים.
תְשׁוּמַת לֵב! בעת חישוב ההספק הנדרש, עליך לבצע חישוב לפי שיטה מתאימהלאחר מכן, הכפל את התוצאה המתקבלת ב- מקדמי פרמטרים המשפיעים על הטמפרטורה.
חלונות
אור אובד דרך פתחי חלונות עד 35% חוםיש לקחת בחשבון הן את שטח החלון והן את סוג יחידת הזכוכית.
| מַשְׁמָעוּת | מְקַדֵם |
| שטח חלון לשטח רצפה, % | |
| 10.0 | 0.8 |
| 30.0 | 1.0 |
| 50.0 | 1,2 |
| סוג יחידת הזכוכית | |
| שלושה חדרים | 0.85 |
| דו-חדרית | 1.0 |
| מסגרת כפולה | 1.27 |
קירות וגג
לעובי ולנוכחות של קירות הפונים לרחוב תפקיד מפתח בבידוד תרמי.
| מַשְׁמָעוּת | מְקַדֵם |
| רמת בידוד תרמי | |
| נוֹרמָלִי | 1.0 |
| לָקוּי | 1.27 |
| טוֹב | 0.8 |
| קירות חיצוניים | |
| 1 | 1,1 |
| 2 | 1,2 |
| 3 | 1.3 |
הַפנָיָה! דרגת הבידוד הרגילה נחשבת ל קיר בעובי של כמה לבנים.
אובדן חום משתנה אם יש חדר מחומם מעל, כלומר:
- הנחות אחרות - מקדם 0.7;
- עליית גג עם חימום - 0.9;
- עליית גג רגילה - 1.0.
עבור בית פרטי, הפסדים דרך הגג גבוהים יותר ב-50%.
לכן, יש להכפיל את המקדם המתקבל בנוסף, ב-1.5.
תְשׁוּמַת לֵב! אם גובה התקרה שונה מהנורמה המקובלת (2.7 מטרים) מקדם נוסף משמש לחישוב קטעי הרדיאטור. כדי לקבל אותו, עליך 2.7 מטר לחלק בגובה האמיתי.
גורמים אקלימיים
טמפרטורות נמוכות בחוץ מפחיתות את כמות החום בחדר.
| מַשְׁמָעוּת | מְקַדֵם |
| טמפרטורה, מעלות צלזיוס | |
| -10 | 0.7 |
| -15 | 0.9 |
| -20 | 1,1 |
| -25 | 1.3 |
| -30 | 1.5 |
מאפייני סוגים שונים של רדיאטורים
הפרמטרים החשובים של רדיאטור תלויים בחומר ממנו הוא עשוי. נבדלים הסוגים הבאים:

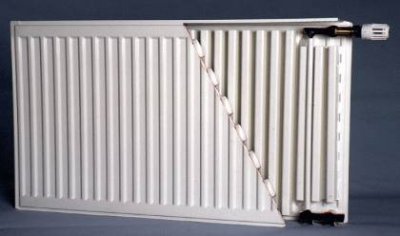

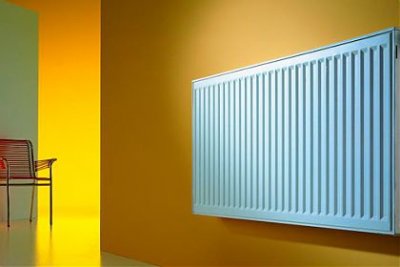

פְּלָדָה
יתרונות:
- מחיר נמוך;
- משקל קל;
- קלות התקנה;
- מראה יפהפה.
יחד עם זאת, החסרונות הקיימים שוללים את כל התכונות החיוביות של הציוד:
- חיבורים מרותכים יכולים לתת זְרִימָה;
- דגמים זולים נוטים ל קורוזיה;
- לטווח קצר ניצול;
- שלמות העיצוב אינה מאפשרת וריאציות מספר סעיפים.

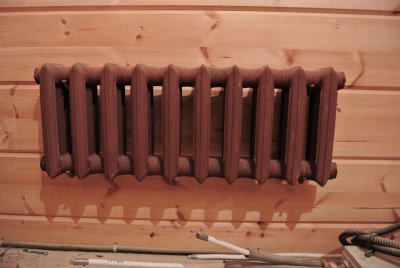

בַּרזֶל יְצִיקָה
רדיאטורים מסוג זה נמצאים בשימוש זמן רב בחדרים רבים בכל מקום.
יתרונות:
- רמה גבוהה של קיבולת חום;
- עמיד בפני שחיקה;
- אוניברסלי ביישום.
פגמים:
- מורכבות ההתקנה;
- הוֹפָעָה.

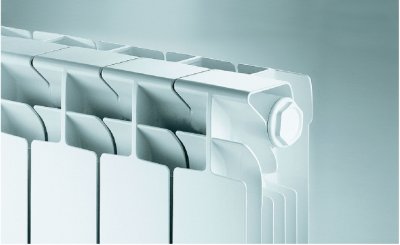

אֲלוּמִינְיוּם
סוג פופולרי ששילב את המאפיינים הטובים ביותר שני דגמים קודמים.
יתרונות:
- מחיר סביר;
- עיצוב נחמד;
- עמידות לעומסים גבוהים.

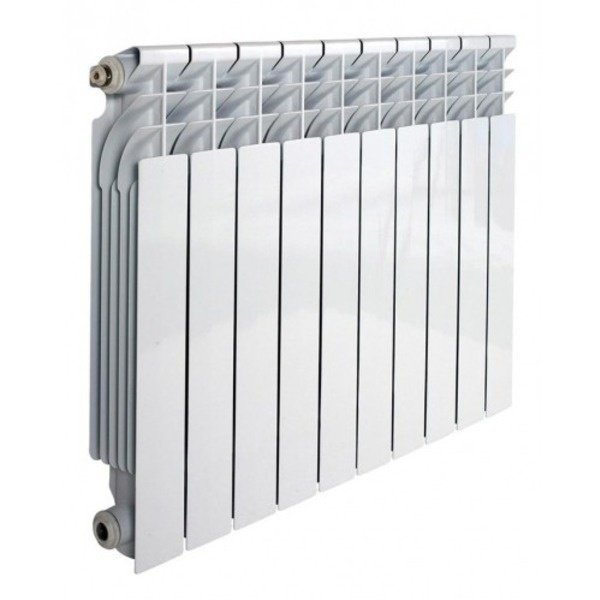

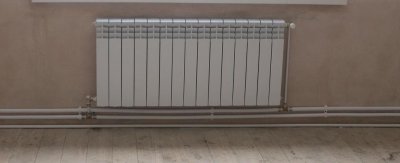

תמונה 1. רדיאטור חימום אלומיניום מדגם Uno 500/100, חיבור צדדי, יצרן - "Ravello", איטליה.
פגמים:
- אלומיניום הוא רגיש קורוזיה, מה שמוביל להיווצרות גזים;
- חוסר אפשרות לבצע תיקונים סעיף נפרד.

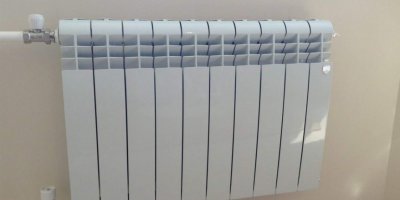

בי-מתכתי
בחירה מצוינת לשימוש בכל מערכות חימום.
יתרונות:
- אמינות גבוהה;
- פיזור חום טוב;
- הם מתפקדים בצורה הטובה ביותר כאשר עומסים.
חיסרון: העלות גבוהה יותר מרדיאטורים חלופיים.
כּוֹחַ
ישנם ערכי הספק ממוצעים עבור מקטע אחד סוללות:
- אלומיניום - 200 וואט;
- בי-מתכתי - 150 וואט;
- פלדה - 120 וואט;
- ברזל יצוק - 100 וואט.
מרחק המרכז עשוי להיות שונה מזה המקובל כסטנדרט.
במקרה זה, יש צורך להכפיל את מספר הסעיפים המתקבל במקדם: ערך סטנדרטי (50 ס"מ) / בפועל.
לכמה מטרים רבועים מיועד מקטע אחד?
מדור אחד מחליף חום ממוצע מכסה שטח במטרים רבועים:
- אלומיניום - 2.0 מטר2;
- דו-מתכתי - 1.8 מטר2;
- פלדה - 1.8 מטר2;
- ברזל יצוק - 1.5 מטר2.
כיצד לחשב את ההספק הנדרש למטר מרובע בהתבסס על שטח החדר
חלל מגורים טיפוסי דורש בערך 10 וואט לחימום מטר מרובע אחד אֵזוֹר.
אם גובה התקרה אינו סטנדרטי, עדיף להשתמש בנפח החדר לחישובים.
המדד הממוצע שווה ל: 40 וואט לכל מטר אחד3 (בית פאנל); 34 וואט - בניין לבנים.
נוסחת חישוב
החישוב אינו דורש ידע מיוחד במתמטיקה, וכדי לקבל נתונים על החדר מספיק להשתמש בסרט מדידה רגיל.
חישוב באמצעות שטח: ש = S × 100.
חישוב לפי נפח: Q = S × h × 40 או Q = S × h × 34.
נותר לחשב את מספר הסעיפים הנדרש לחימום באמצעות הנוסחה: N = Q / Qעִם.
ייעודים:
- ש — העברת חום נדרשת.
- ש — שטח הנכס.
- ח — גובה התקרה.
- שעִם — הספק תרמי סגולי של מקטע אחד.
דוּגמָה
הדוגמה משתמשת בחדר שטח 30 מטר2. יש צורך להתקין את המספר האופטימלי של סוללות פלדה.
ראשית, כדאי לברר את הכוח הנדרש:
Q = 10 רוחב x 30 מטר2 = 3000 וואט.
ידוע ששטח החלונות הוא 20% משטח הרצפה, ויש גם שני קירות, יוצאים לרחוב. ואז:
Q = 3000 וואט × 0.9 × 1.2 = 3240 וואט.
לאחר מכן, עליך להשתמש במחשבון כדי לחשב את מספר הסעיפים:
3240 וואט / 120 וואט = 27 יחידות.
כתוצאה מכך, מתברר כי חימום אזור זה ידרוש 27 חלקים של רדיאטור פלדה.
סרטון שימושי
צפו בסרטון כדי ללמוד כיצד לחשב את המספר הנדרש של רדיאטורים מאלומיניום עבור פרמטרים שונים של נוזל קירור.
קביעת המספר המדויק של סוללות חימום
בהתייחס לאמור לעיל נוסחאות חישוב, ניתן לחשב בערך כמה מחליפי חום יידרשו לחדר מסוים. וכדי לקבל מידע מדויק יותר, כדאי פנה לעזרה מאיש מקצוע, לבצע חישובים באמצעות ציוד מיוחד, וגם לקחת בחשבון גדלי חדרים לא סטנדרטיים.
