על מנת שהמערכת תפעל בצורה מושלמת, יש צורך לחשב את מספר מקטעי רדיאטור החימום!

חישוב נכון של מספר מקטעי הרדיאטור - המפתח ליצירת מערכת חימום איכותית. לשם כך, עליך לבצע מספר חישובים. שלוש שיטות.

חתכים מחושבים על סמך שטח, נפח ובאמצעות מקדמים רבים ושונים.

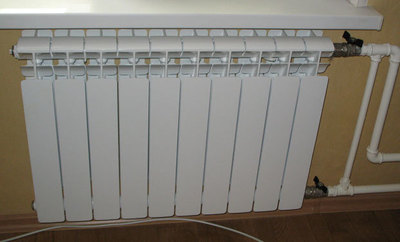

מהם המידות של סוללות חימום סטנדרטיות?

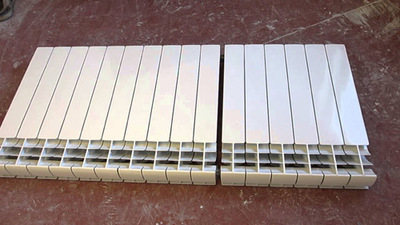

המידות והקיבולת של רדיאטורים תלויים בחומר שממנו הם עשויים.

למכשירי ברזל יצוק יש רוחב 93 או 108 מ"מ, עומק מ-85 עד 140 מ"מ וגובה 588 מ"מ.

מידות סוללות האלומיניום שוות בהתאמה 80, 80-100 ו-575-585 מ"מ, ובי-מתכתיים - 80-82, 75-100 ו-550-580 מ"מ.

נפח הסעיפים מחושב על ידי הכפלת המספרים הנקובים.

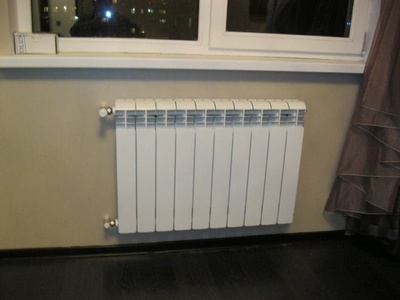

כיצד לחשב את מספר חלקי הרדיאטור בהתבסס על שטח החדר

זוהי האפשרות הפשוטה ביותר ומאפשרת לך להעריך את מספר הסעיפים הנדרש רק בקירוב. מחקרים רבים קבעו את הקיבולת הסטנדרטית למטר מרובע אחד של שטח, אשר בהכרח נלקחת בחשבון בחישוב. אקלים האזור נלקח בחשבון גם הוא: עבור האזור האמצעי והדרום הערך הוא 60-100 וואט, ועבור אזורים צפוניים — 150-200 וואט.

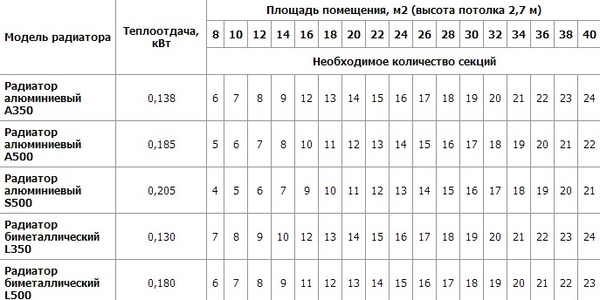

תמונה 1. חישוב מספר החלקים של רדיאטורים דו-מתכתיים ואלומיניום בהתאם לאזור.

האינדיקטורים מוצגים כטווחים, אשר מאפשר לך לקחת בחשבון את רוחב וחומר הקירות, חומרי בידוד שונים וכו'.המספר נבחר בהתאם למוליכות התרמית של המבנה.

מספר הסעיפים נקבע על ידי הנוסחה:

N = S * Q / P, איפה

• ש — שטח הנכס.
• ש — תקן העלות בו נעשה שימוש.
• פ — כוחו של מקטע אחד.

ערך Q נלקח מתקנות ותקנות הבנייה, א פ - מדרכון המכשיר, אשר מתוכנן להיות מותקן. כפל האינדיקטורים קובע את אובדן החום של החדר במהלך הפעולה, וחילוק קובע את מספר הסעיפים לכיסוי ערך זה.

לדוגמה, בואו נחשב את מספר הסעיפים הנדרש לחדר פינתי בשטח של 15 מטרים רבועיםההנחה היא שהוא ממוקם בבית לבנים בחלק המרכזי של המדינה, והרדיאטור בעל ההספק המדורג 140 וואטהטווח הסטנדרטי הוא — 60-100 וואט.

למבנה הלבנים יש הפסדים ממוצעים, אך יש לקחת בחשבון שהחדר נמצא בפינה. לפיכך, ההספק הכולל המשוער יהיה 15 * 90 = 1350 וואט; 1350/140 = 9.64.

המספר המתקבל תמיד מעוגל כלפי מעלה, ויוצר עתודה. במקרה זה תצטרכו 10 סעיפים.

חישוב זה קל מאוד לביצוע, אך הוא רחוק מהאמת, משום לוקח את גובה החדר כממוצע.

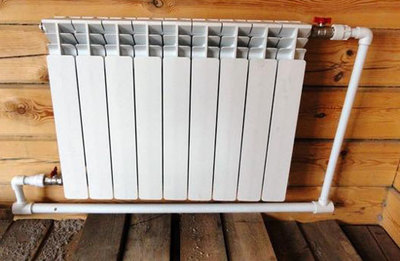

נוסחת חישוב המבוססת על נפח החדר

שיטה זו דומה בעיקרון לקודמתה. כל אותם ערכים נדרשים, אך השטח מוכפל בנוסף בגובה. הסטנדרטים גם הם שונים ומצוינים. בתקנות ותקנות בנייהSNiP מייצג מגוון חומרים שונים, אם כי לרוב משתמשים בערכים של לבנים ופאנלים. הם בהתאמה 34 ו-41 וואט לכל מטר מעוקב.

הנוסחה לחישוב היא כדלקמן:

N = V * Q / P, איפה

• ו — נפח החדר.
• ש — תקן העלות בו נעשה שימוש.
• פ — כוחו של מקטע אחד.

בואו נעשה חישוב עבור החדר שנחשב במקרה הקודם. ניקח את גובה התקרה כ שווה לשלושה מטרים:

15 * 3 * 34 = 1530 וואט;

1530/140 = 10.93 => 11 מקטעים.

אז אם גובה התקרה בחדר אינו סטנדרטי, כמו בדוגמה, ייתכן שהוא זקוק ליותר חום. חישוב לפי נפח מדויק הרבה יותר מאשר לפי שטח, אבל זה לא לוקח בחשבון מקורות נוספים של הפסדים - חלונות, בידוד תרמי וגורמים נוספים.

חישובים מדויקים: כמה מקדמים מוחלים

בניגוד לשיטות הקודמות, היא לוקחת בחשבון את כל הפרטים. הנוסחה נראית כך:

Q = 100 * S * G * I * R * T * N * A * H, איפה

• ש — צריכת החום הכוללת של החדר.
• 100 וואט/מטר² — גורם חישוב הספק בסיסי.
• ש — שטח החדר המחומם.
• משמעויות אחרות מתוארות ביתר פירוט בהמשך.

הכי חשוב 7 אינדיקטורים, נלקח בחשבון בנוסחה.

מקדם G - זיגוג החדר. הוא מתקבל כשווה ערך 1.25 עבור חדרים עם זיגוג יחיד, 1.0 עם כפול ו 0.8 עם שלישיות.

אני - מדד בידוד קירות. חומר בעל יעילות נמוכה מאופיין במקדם 1.27.

אם הבידוד טוב (שכבה כפולה של לבנים או בידוד תרמי איכותי), הערך יורד לאחד. עבור חומרים יציבים יותר, המדד יהיה 0.82.

R הוא מקדם האחראי על היחס בין שטח פתחי החלונות למשטח הרצפה. ערך ממוצע - 0.3, כלומר, שטח החלונות הוא 30% מהרצפה. במקרה הזה R = 1עבור כל אחוז המספר משתנה בהתאם. ב-0.01לדוגמה, עבור 25% - 0.95, ועבור 32% - 1.02ערך זה משתנה יותר מהאחרים ויש לו מגבלה רק מלמטה. המקדם המינימלי הוא 0.7למרות ששטח החלון לעיתים רחוקות גדול משטח הרצפה, זה אפשרי, ולכן אין מקסימום.

T היא הטמפרטורה הממוצעת בעונה הקרה. הערך המקסימלי הוא 10°C-, במקרה זה המקדם נלקח שווה ל 0.7על כל מעלה למטה זה גדל ב 0.04 עד -25 מעלות צלזיוס, ואז הלאה 0.02 עד -35 מעלות צלזיוס ולבסוף הלאה 0.01 עבור כל תואר עוקב.

ערכים אופייניים של T (מקדם טמפרטורה):

• 1.5 — -35 מעלות צלזיוס;
• 1.3 — -25 מעלות צלזיוס;
• 1.1 — -20 מעלות צלזיוס;
• 0.9 — -15 מעלות צלזיוס;
• 0.7 — -10 מעלות צלזיוס.

N הוא מספר הקירות החיצוניים של החדר. אם אין כאלה, הערך נלקח כשווה לאחד. עבור כל קיר במגע עם הרחוב, המקדם גדל. ב-0.1.

וגם לחדר שמעליו יש השפעה. עליית הגג או הגג הלא מחוממים משמשים כקיר חיצוני.

חדר מחומם, לעומת זאת, מוריד את הערך עשירית אחתאם יש דירה נוספת או קומת מגורים של בית פרטי מעל, המקדם מופחת. ב-0.2לחדר פינתי יש לפחות שני קירות חיצוניים, אך הוא דורש ב-5% יותר חום. לכן, המדד עולה בנוסף ב-0.05.

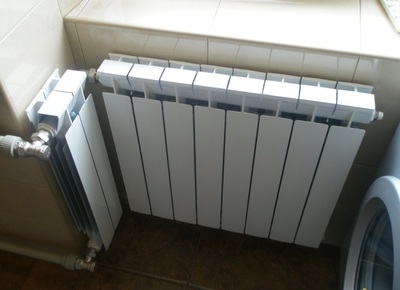

א - סוג של מקום. עבור נכסי מגורים המקדם הוא 1.0. חדרים עם מקורות חום נוספים, כגון מטבחים, דורשים ב-20% פחות חימום. חדר האמבטיה, ובמיוחד האמבטיה, דורש בדרך כלל ב-10% יותר כוח מהסוללות. בהתאם לכך, במקרים אלה הערכים יהיו 0.8 ו-1.1.

ח הוא המרכיב האחרון ברשימה, אך לא הפחות חשוב. זהו גובה החדר המחומם. המקדם נלקח שווה לאחד בגובה התקרה 2.5 מטרלכל 10 ס"מ המשמעות משתנה ב-0.01לדוגמה, עבור 2.7 מטר זה יהיה 1.02, ועבור 3 מטר – 1.05.

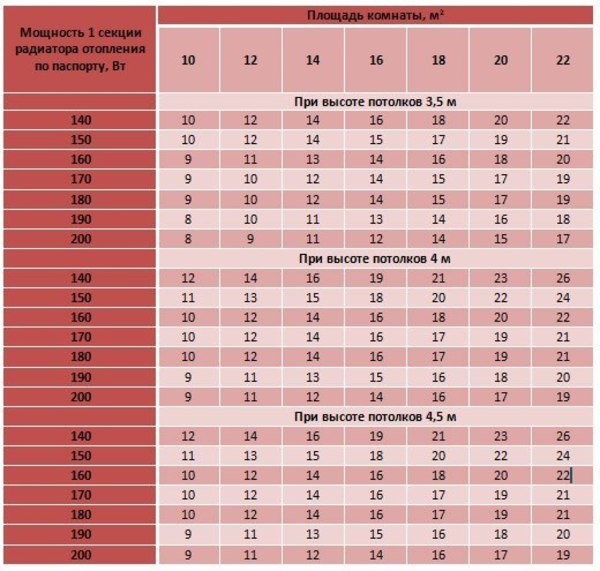

תמונה 2. חישוב מספר מקטעי הרדיאטור בהתאם לעוצמתם, שטח החדר וגובה התקרה.

שיטת חישוב זו לוקח בחשבון שבעה גורמים, המסוגל לקבוע את מספר חלקי הסוללה הנדרשים לחימום. כדי לקבל את הנתון הסופי, ערך אובדן החום המחושב מחולק בהספק המדורג של חלק אחד של המכשיר. הערך הסופי מעוגל כלפי מעלה.

בואו נחשב את החדר מהדוגמה לעיל, אבל באופן שרירותי בואו ניקח בחשבון את כל הגורמים האפשריים:

100 * 15 * 1.0 (G) * 1.0 (I) * 0.9 (R) * 1.1 (T) * 1.25 (N, פינה) * 1.0 (A, מגורים) * 1.05 (H, 3 מטר) = 1,949.06 וואט.

1 949.06 / 140 = 13.92, כך שיהיה צורך ב-14 חלקים.

שיטת חישוב זו היא המדויקת ביותר., אך מאפשר לך ליצור מערכת חימום איכותית. היא מקפידה על גורם חשוב: היא מספקת לחדר את כמות החום הדרושה והמספקת.

סרטון שימושי

צפו בסרטון, המסביר כיצד לחשב את מספר מקטעי סוללת החימום.

ככל שהחישובים מורכבים יותר, כך התוצאה מדויקת יותר!

ניתן להשתמש בכל אחת מהאפשרויות שנבחנו, אך יש לקחת בחשבון את דיוקן. עדיף להגדיר מספר מקדמים ולקחת אותם בחשבון בחישוב, מאשר לקבל סוללה עם כוח לא מספיק. יש לציין כי ניתן לבצע את החישוב המדויק באמצעות מחשבון מיוחד.
