כיצד לחשב בקלות ובדייקנות את עוצמתו של רדיאטור חימום?

בשלב הראשוני של תכנון בניין חדש או ביצוע שיפוצים בבניין מאפס, חיוני לחשב עוצמת הסוללה הנדרשת.

בהתאם לתוצאה שהתקבלה, נקבע מספר מדויק של רדיאטורים לספק חום מלא לבית או לדירה גם במהלך תנודות טמפרטורת חורף מקסימליות.

ישנן מספר שיטות חישוב.

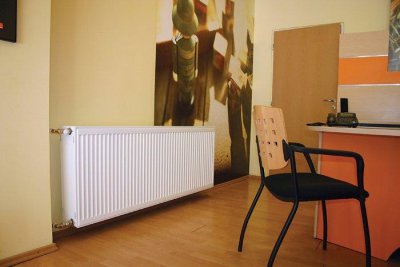

קשר ישיר בין סוג רדיאטור החימום לשיטת החישוב

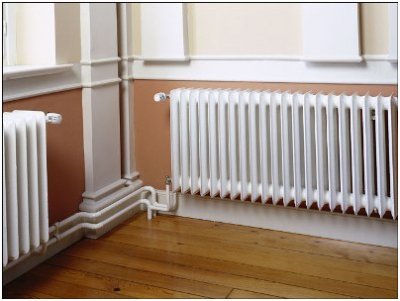

בעת התקנת מקורות חימום סטנדרטיים חתך אין קשיים, שכן כוחם מצוין מראש בין פרמטרים טכניים אחרים.

במצב בו היצרן מציין את ערך קצב זרימת נוזל הקירור במפרטים, מקובל בדרך כלל שהצריכה ליטר אחד של נוזל זה לדקה שווה ל-1 קילוואט של חשמל.

יש דירוג הספק ממוצע לכל סוג של רדיאטור. קטע של מקור החימום עם מרחק ציר של 0.5 מטר פולט חום:

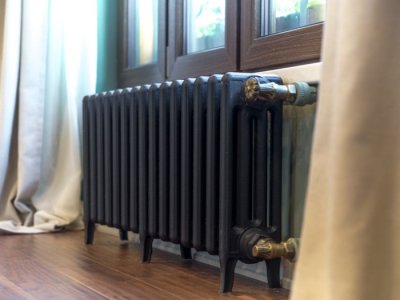

• ברזל יצוק - 145 וואט.
• בי-מתכת - 185 וואט.

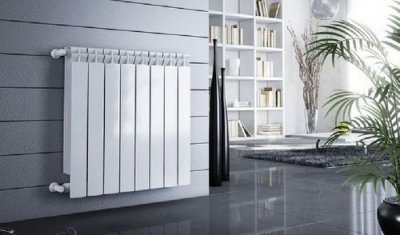

• אלומיניום - 190 וואט.

לעתים קרובות אינדיקטור זה שונה מהאמור לעיל בשל העובדה שגובה סוללת החימום משתנה מ-0.2 מטר עד 0.6 מטר.

עם פרמטרים לא סטנדרטיים של רדיאטורי חימום ב שיטות חישוב נעשים התאמות לקרינה תרמית.

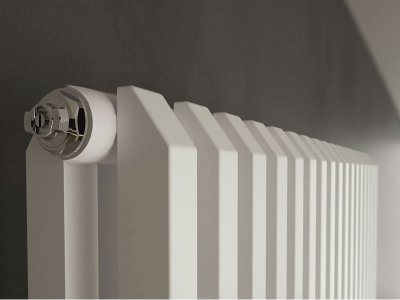

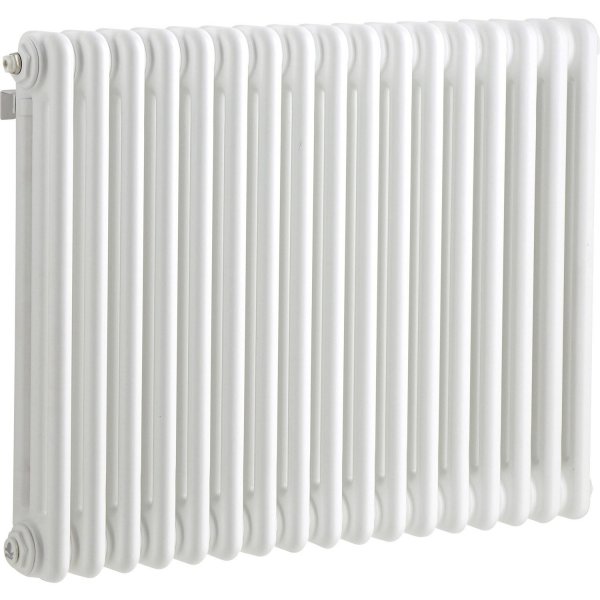

תמונה 1. רדיאטור פלדה לחימום דגם Tesi 2, אורך חתך 45 מ"מ, יצרן - "Irsap", איטליה.

ככל שהערך נמוך יותר גובה מקור החימום (ובהתאם, שטחו), ככל שמדד קרינת החום נמוך יותר.

ניתן לבצע התאמות לתוצאה באמצעות הפונקציה המותקנת מְקַדֵם, המתקבל מהיחס בין גובה הרדיאטור הקיים לערך הסטנדרטי.

כיצד לחשב את ההספק התרמי של סוללות

בהתאם למספר האינדיקטורים הנלקחים בחשבון, הם מחולקים ל-2 סוגים.

שיטה פשוטה

זה מוכלל ונמצא בשימוש נרחב לחישובים עצמאיים ולא מקצועיים.

הקריטריון העיקרי הנלקח בחשבון בשיטת החישוב הפשוטה הוא מְרוּבָּענקבע כי 100 וואט של אנרגיה הנפלטת מספיקים למטר מרובע אחד..

כדי לחמם את כל החדר במלואו, עליך לחשב באמצעות הנוסחה: Q=S*100, איפה ש — ההספק התרמי הנדרש, ש — שטח החדר (מ"ר).

נוסחה מפורטת

זוהי שיטה כללית לחישוב חימום לחדר, אך תוך התחשבות בכל הגורמים האפשריים המשפיעים על התוצאה הסופית. הנוסחה הסופית נראית כך:

Q=(S*100)*a*b*c*d*e*f*g*h*i*j, כאשר המרכיבים הנוספים הם מקדמים שנקבעו בהתאם לדרגה המדויקת של הגורם הבודד:

• א — מספר הקירות החיצוניים בחדר הרלוונטי.
• ב' — כיוון החדר יחסית לכיוונים הקרדינליים.
• ג — תנאי אקלים.
• ד —רמת הבידוד של הקירות החיצוניים.



• ה —גובה התקרות בחדר.
• ו —מאפייני עיצוב של התקרה והרצפה.
• ח —איכות המסגרות.
• אֲנִי —גודל החלון.
• י —מידת הסגירה של מקור החימום.
• ק —דיאגרמת חיבור סוללה.

גורמים המשפיעים על החישוב

הגורמים הבאים משפיעים על חישוב עוצמתם של רדיאטורי חימום.

כיוון החדרים ביחס לנקודות הקרדינליות

מקובל בדרך כלל שאם חלונות חדר פונים דרומה או מערבה, אז יש בו מספיק אור שמש, לכן... בשני המקרים הללו מְקַדֵם "b" יהיה שווה ל-1.0.

מוסיף לזה ב-10% נדרש אם חלונות החדר פונים מזרחה או צפונה, מכיוון שלשמש כאן כמעט אין זמן לחמם את החדר.

אם החדר פונה לצד הרוח, מקדם החישוב עולה. עד b=1.20, כאשר מקביל לזרימת הרוח - 1.10.

השפעת קירות חיצוניים

מספרם נקבע ישירות מחוון "א". אז, אם בחדר יש קיר חיצוני אחד, אז זה נלקח שווה ל 1.0, שתיים - 1.2. הוספת כל קיר נוסף מובילה לעלייה במקדם העברת החום. ב-10%.

תלות של רדיאטורים בבידוד תרמי

בידוד נכון של קירות יסייע בהפחתת עלות חימום דירה או בית. מקדם "d" מסייע להגדיל או להקטין את ההספק התרמי של סוללות חימום.

בהתאם למידת הבידוד של הקיר החיצוני, המדד הוא כדלקמן:

• תֶקֶן, ד=1.0. הם בעובי רגיל או דק והם מטויחים מבחוץ או בעלי שכבה דקה של בידוד תרמי.
• עם שיטת בידוד מיוחדת ד=0.85.
• אם אין עמידות מספקת לקור -1.27.

אם המקום מאפשר, מותר לתקן שכבת בידוד תרמי אל הקיר החיצוני מבפנים.

אזורי אקלים

גורם זה נקבע על ידי רמות טמפרטורות נמוכות באזורים שונים. c=1.0 במזג אוויר עד -20 מעלות צלזיוס.

עבור אזורים עם אקלים קר הנתון יהיה כדלקמן:

• ג=1.1 בתנאי טמפרטורה עד -25 מעלות צלזיוס.
• c=1.3: עד -35 מעלות צלזיוס.
• c=1.5: מתחת ל-35 מעלות צלזיוס.

לאזורים חמים יש גם דרגת אינדיקטורים משלהם:

• ג=0.7: טמפרטורה עד 10- מעלות צלזיוס.
• ג=0.9: כפור קל עד 15- מעלות צלזיוס.

גובה החדר

ככל שגובה התקרה בבניין גבוה יותר, כך החדר דורש יותר חום.

בהתאם למרחק מהתקרה לרצפה, נקבע גורם תיקון:

• e=1.0 בגובה של עד 2.7 מטר.
• e=1.05 מ-2.7 מטר עד 3 מטר.
• e=1.1 מ-3 מטר עד 3.5 מטר.
• e=1.15 מ-3.5 מטר עד 4 מטר.
• e=1.2 על פני 4 מטר.

תפקיד התקרה והרצפה

המגע עם התקרה גם עוזר לשמור על חום בחדר:

• מְקַדֵם f=1,0 אם יש עליית גג ללא בידוד וחימום.
• f=0.9 לעליית גג ללא חימום, אך עם שכבת בידוד חום.
• f=0.8, אם החדר שמעליו מחומם.

הרצפה ללא בידוד קובעת את המדד f=1,4, עם בידוד f=1,2.

איכות המסגרת

כדי לחשב את עוצמתם של מכשירי חימום, חשוב לקחת בחשבון גורם זה. עבור מסגרת חלון עם חד-תא חלון זיגוג כפול h=1.0, בהתאמה עבור דו-תאי ושלושה תאים - h=0.85. עבור מסגרת עץ ישנה, ​​נהוג לקחת בחשבון שעה=1.27.

גודל החלון

המדד נקבע על ידי היחס בין שטח פתחי החלונות למטרים רבועים של החדר. בדרך כלל הוא שווה ל מ-0.2 עד 0.3. אז המקדם אני = 1.0.

עם התוצאה שהתקבלה מ-0.1 עד 0.2 i=0.9 עד 0.1 i=0.8.

אם גודל החלון גדול מהסטנדרט (יחס מ-0.3 ל-0.4), אז i=1.1, ומ-0.4 ל-0.5 i=1.2.

אם החלונות פנורמיים, מומלץ להגדיל את היחס עם כל עלייה ב-0.1 הַעֲלָאָה אני ב-10%.

עבור חדר שבו דלת המרפסת נמצאת בשימוש קבוע בחורף, היא מגדילה אוטומטית ועוד 30%.

סגירת סוללה

גידור מינימלי של רדיאטור החימום עוזר לחמם את החדר מהר יותר.

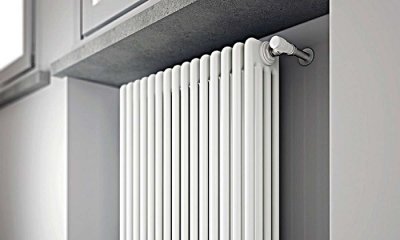

במקרה הסטנדרטי, כאשר סוללת החימום ממוקמת מתחת לאדן החלון, המקדם j=1,0.

במקרים אחרים:

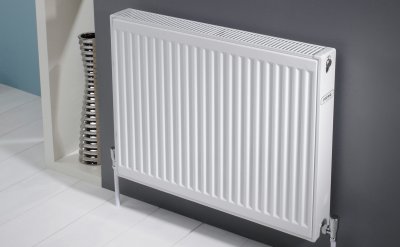

• מכשיר חימום פתוח לחלוטין, j=0.9.
• מקור החימום מכוסה על ידי בליטה אופקית של קיר, j=1.07.
• סוללת החימום מכוסה במעטפת, j=1,12.
• רדיאטור חימום סגור לחלוטין, j=1,2.

שיטת חיבור

ישנן מספר דרכים לחבר רדיאטורים לחימום וכל אחת מהן נקבעת על ידי המחוון. ק:

• שיטת חיבור הרדיאטורים "באלכסון". זה סטנדרטי, ו k=1.0.
• חיבור "מהצד". השיטה פופולרית בשל אורך קו האספקה ​​הקצר, k=1.03.
• שימוש בצינורות פלסטיק בשיטה "מלמטה משני הצדדים", k=1.13.
• פִּתָרוֹן "מלמטה, מצד אחד" מוכן, החיבור מתבצע עד נקודה אחת צינור אספקה ​​וצינור חזרה, k=1.28.

סרטון שימושי

צפו בסרטון שמסביר כיצד לחשב את ההספק של רדיאטור חימום.

החשיבות של התחשבות בכל הגורמים

הנוסחה המקוצרת לחישוב קיבולת החימום קלה לשימוש, אך אינה לוקחת בחשבון גורמים מסוימים מאפייני המקוםכדי לקבל תוצאה מדויקת בעת חישוב עוצמת רדיאטורים לחימום, חשוב לקחת בחשבון את כל הגורמים הזמינים.
