הבחירה הטובה ביותר לחיבור רדיאטורים במערכת חימום דו-צינורית

צינור כפול מערכת חימום בניגוד ל צינור יחיד בעל חיבור מקבילי, התורם ליעילות ואחידות יותר הַסָקָה כל הרדיאטורים.

ישנן מספר תוכניות חיבור למערכת חימום דו-צינורית.

סוגי חיבור רדיאטור למערכת חימום דו-צינורית

ישנם סוגי החיבור הבאים.

עם תנועת החום הנלווית

יש לזה גם שם "לולאת טיכלמן".

תוכנית זו מספקת עבור מעגל דו-צינורי חימום, שבו זרימת נוזל הקירור בקו החזרה מכוונת במשותף עם תנועתו בצינור האספקה.

צינור האספקה, שאליו מחוברים כל הרדיאטורים, עובר לאורך היקף החדר או הבניין. קצה צינור זה נחשב לסוללה החיצונית ביותר בענף.

פְּלוּסמתאים לחימום חדרים בצורה טובה למדי שטח גדול, ואורכי צינורות האספקה ​​וההחזרה לכל רדיאטור שווים.

מִינוּסהתקנה מורכבת ומורגשת צריכת כספים וחומרים.

תוכנית ללא מוצא

זה נחשב לסוג החיבור הנפוץ ביותר. ההבדל העיקרי שלו מהתכנית הנ"ל הוא שכיוון זרימת נוזל הקירור דרך הצינורות הזנה והחזרה הפוכים.

הנוזל המחומם נע לאורך צינור ההזנה מהדוד לרדיאטור. לאחר שעבר דרך הרדיאטור והעברת חום אליו, הנוזל חוזר לדוד דרך צינור החזרה.

לרוב, לחימום בית פרטי, תוכנית כזו כוללת משאבת סירקולציה. זה מאפשר שימוש בצינורות בקוטר קטן והנחת צינור ארוך למדי.

תוכנית ללא מוצא מתרחשת 2 סוגים: אופקי ואנכי.

בְּ רֵאשִׁית בגרסה זו, צינורות האספקה ​​וההחזרה ממוקמים אופקית, ובתוך שְׁנִיָה מקרה - אנכית. תוכנית המבוי הסתום האחרונה רלוונטית. לחימום בית בן שתי קומות.

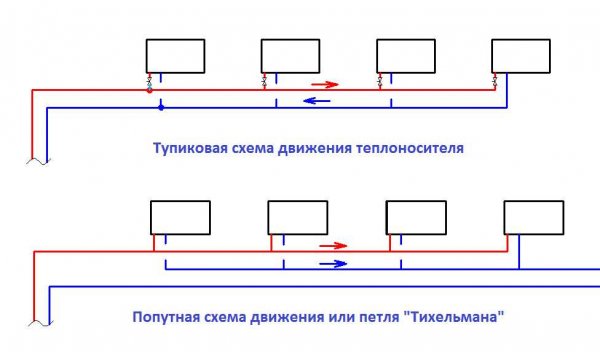

תמונה 1. איור סכמטי של אפשרויות חיבור ללא מוצא עבור מערכת חימום דו-צינורית ולולאת טיכלמן.

זרימת כוח הכבידה

תוכנית זו מספקת עיצוב שבו נוזל הקירור החם מופץ שני מעגלים נפרדיםעל ידי לְבַד הנוזל המחומם נע, ו לשני - כבר מקורר.

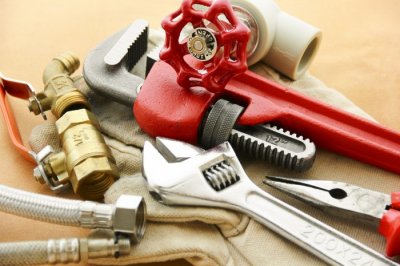

כלים נחוצים

להתקנה שני צינורות מערכות חייבות להיות בעלות:

• חַשׁמַלִי מקדחות עם סט של מקדחות;
• רולטות;
• קו אינסטלציה ומפלס בניין;
• עִפָּרוֹן;
• מיכל התפשטות;
• מַברֵג;



• רדיאטורים;
• צינורות מחומר מסוים;
• מְיוּחָד כְּלִי להתקנת הצינור בהתאם לסוגו;
• מפתח גז;
• ברז ניקוז;
• מפתח ברגים מתכוונן;
• שסתום בדיקה;
• פתחי אוורור (אוטומטי - עבור הקו הכללי וידני - עבור כל רדיאטור).

שיטות חיבור

קיימות תוכניות החיבור הבאות.

אֲלַכסוֹנִי

העניין הוא שאספקת נוזל הקירור ממוקמת מצד אחד, והחזרה שלו היא באלכסון למטה, מצד שני.

השימוש בתכנית כזו רלוונטי במקרה בו משתמשים בסוללה מקטעית עם מספר המקטעים עולה על 12 או אורך רדיאטור הפאנל יותר מ-120 ס"מ.

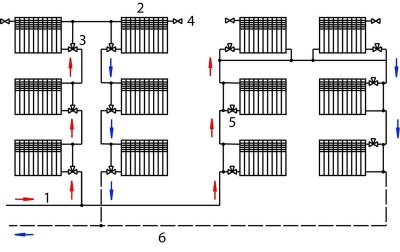

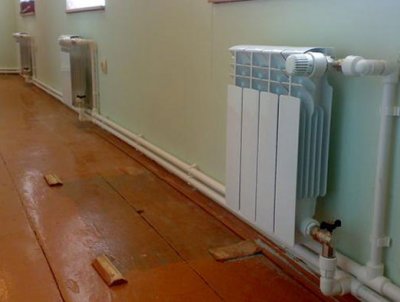

אֲנָכִי

הוא משמש באופן פעיל עבור בניינים מרובי קומות. כדי ליישם זאת, תזדקקו למספר רב של צינורות. היתרון העיקרי של תוכנית זו הוא שהיא מאפשרת לכם לשחרר אוטומטית עודפי מסות אוויר דרך מיכל התפשטות או שסתום.

התוצאה של יצירת סכמה אנכית תהיה משטר טמפרטורה אחיד של כל הרדיאטורים.

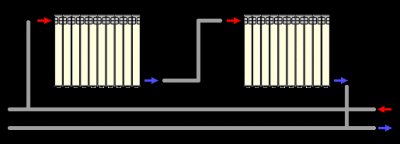

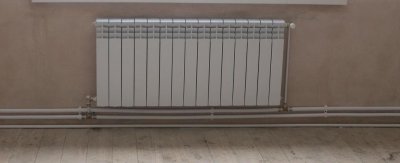

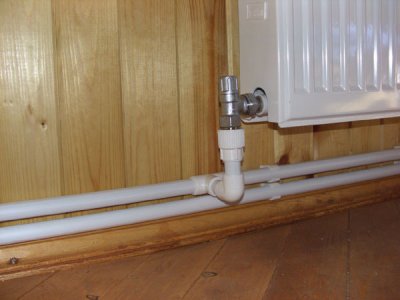

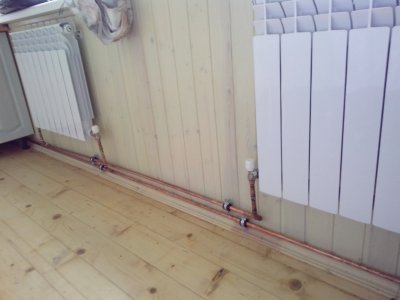

תַחתִית

הוא משמש להסתרת הצינורות. גם צינור האספקה ​​וגם צינור ההחזרה ממוקמים בתחתית הרדיאטור. בעת שימוש בתוכנית זו, בעת התקנת הרדיאטור, צינור האספקה ​​מחובר מצד אחד, וצינור ההחזרה מחובר מצד שני. מהצד השני של צינור הענף התחתון.

ברדיאטור הפלדה כל הצינורות מונחים בקצה התחתון.

רֹאשׁ

לא מתאים לרדיאטורים רגילים, מכיוון שהיעילות שלהם תהיה זניחה עקב חימום החלק העליון של הרדיאטור בלבד.

בסוללות מיוחדות המיוצרות עבור סוג זה של חיבור, יש תקע, אשר מפנה את נוזל הקירור כלפי מטה, ולאחר מכן הנוזל נע לפי עקרון התבנית האלכסונית.

לרדיאטורים מסוג זה יש מקדם חימום גבוה על פני כל השטח.

תהליך ההתקנה

הליך זה נמצא בעיצומו בכמה שלבים.

ניגוב מפרקים וצינורות

החיבורים והצינורות מטופלים בנייר זכוכית או בספוג מתכת למטבח. בחירת חומר הניקוי תלויה ב דרגות היווצרות קורוזיהלאחר הניקוי, המשטח מטופל בתמיסת סבון.

עבור הליך זה, מותר להשתמש בחומצה, אלקלית או בחומרים מיוחדים.

אבטחת הרדיאטור

יש לחבר נכון את הסוגריים בצורה כזו שלא יהיה שיפועים ועיוותים של הרדיאטור. למטרות כאלה חיוני להשתמש בפלס בניין ובקו אינסטלציה.

מותר ליצור פתח אוורור בצד של פתח האוורור עלייה של 10 מ"מ, אך לא בכיוון ההפוך.

עבור דגמים חתכיים באורך קטן, קיבוע באמצעות ווים מסופק בין שני החלקים החיצוניים ובאמצע בתחתית.

תהליך תיקון הסוגריים הוא כדלקמן: דיבלים מותקנים בחורים הקדוחים.

המחזיקים קבועים באמצעות ברגים להברגה עצמית. קוטר 0.6 ס"מ ואורך 3.5 ס"מ.

הברגת מתאמים

הוא עשוי בצורה כזו שהמתאמים מותאמים לכיוון הצינורות שאליהם מחוברת הסוללה לאחר מכן. מהות התהליך היא כדלקמן: אם הצינור עובר לאורך הרצפה, אז המתאם מחובר אליו כאשר ההברגה פונה כלפי מטה. אם הצינור נכנס עמוק יותר לחדר, אז גם המתאם משנה את כיוונו.

מתאמי הידוק

יסודות אלה נוצרים מ פוליפרופילןהם קבועים לצינור הראשי באמצעות מלחם צינורי.

התקנת הברז והתקע

עגורן מייבסקי הכרחי להוצאת עודפי אוויר מהמערכת.

הוא פשוט מוברג לתקע הסוללה מצד האספקה ​​ומאובטח בעזרת פשתן וחוניפק.

לחלק זה חייב להיות הברגה התואמת לרדיאטור הספציפי.

זה מותקן מלמטה תקע עם חור, שתוכלו להכין בעצמכם בעזרת מקדחה.

סרטון שימושי

צפו בסרטון המסביר את תוכניות החיבור השונות למערכת חימום דו-צינורית.

המלצות להתקנה נכונה

חיבור רדיאטור עם מערכת דו-צינורית קל אם לקחת בחשבון את כל הניואנסים של תהליך זה ו לבחור את התוכנית הנכונה בחוכמה. לבצע עבודה עדיף באביב או בקיץ, כך שלא יהיו קשיים בניתוק הרדיאטור. לפני התקנה או חיבור הרדיאטור בעצמך, עדיף להתייעץ עם מומחה.
