הצילו את המערכת מתקריות בלתי צפויות! שסתום זוויתי לרדיאטור חימום וסוגים אחרים של מנעולים

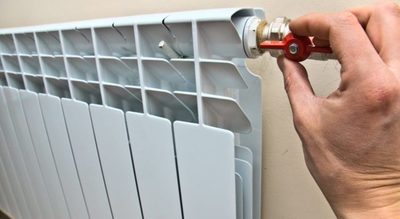

ברזי הרדיאטור הם אלמנטים של שסתומי סגירה ובקרה, אשר כלולים בצנרת של מכשיר החימום כדי לשלוט בזרימת נוזל הקירור.

הם מותקנים לנוחות התחזוקה סוללות ו ויסות טמפרטורה בְּתוֹך הַבַּיִת.

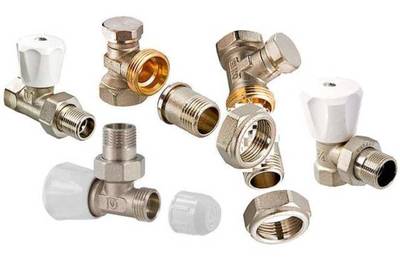

סוגי ברזים לרדיאטורים לחימום

ברזים לרדיאטורים לחימום שונים לפי מטרתו.

שסתומי כדור סגירה

התקני כיבוי מותקנים בין הצינורות לרדיאטור. לתחזוקה מבלי לנתק את הציר.

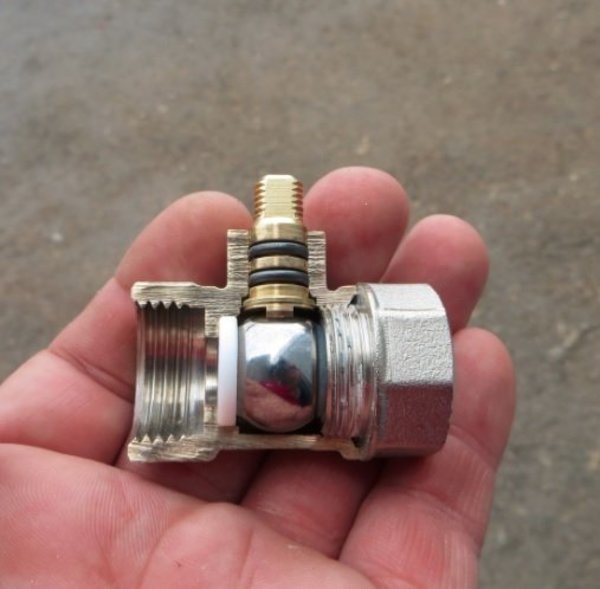

תמונה 1. שסתום סגירה כדורי למערכות חימום. בתוך המכשיר יש כדור מתכת.

שסתום הסגירה מורכב מ עשוי מגוף מתכת, ידית ושני צינורות מושחלים.

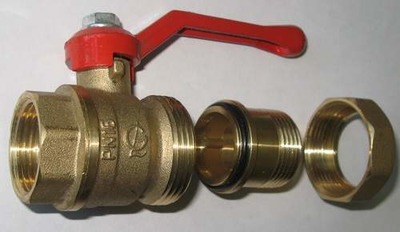

לצורך תחזוקה קלה של הרדיאטור, השתמשו בֶּרֶז עם אישה אמריקאית, שחלקו הנשלף מחובר לסוללה או לשסתום ידני.

בתוך המארז יש כדור מתכת עם חור מעבררכיב הנעילה מחובר לידית באמצעות מוט. אטמי טפלון מבטיחים התאמה נוקשה של החלקים.

עקרון הפעולה

במצב סגור, מעבר נוזל הקירור נסגר על ידי המשטח המוצק של הכדור. כאשר השסתום נפתח, הכדור מסתובב, וכתוצאה מכך נוזל הקירור זורם בחופשיות דרך החור.

מוזרויות:

• לשסתום הכדור יש רק שני מצבי פעולה של הידית - "פתוח" ו"סגור". זה לא נועד לווסת את טמפרטורת הסוללה.
• צינור ההסתעפות מחובר לצינור רק באמצעות פשתן ומשחת איטום. שימוש בסרט FUM עלול להוביל לירידה בלחץ של החיבור בעת פתיחת אום החיבור.

חֲרוּטִי

מכשיר הקונוס מתוכנן עבור בקרת טמפרטורה ידנית סוללות על ידי שינוי קצב הזרימה של נוזל הקירור.

הֶתקֵן מורכב מגוף מתכת עם ידית. בתוך הברז יש גבעול עם שסתום חרוטי לחסימת חור המעבר במושב.

עקרון הפעולה

כאשר הידית מסובבת, הכוח מועבר למנגנון המכשיר, אשר ממיר את תנועת הידית הסיבובית לתנועת השסתום יחסית למושב. בהתאם לכך מידות הפתח לזרימת נוזל הקירור ושינוי קצב הזרימה שלו.

בעת בחירת וסתים קוניים, עליך יש לקחת בחשבון את המאפיינים הטכניים שלהם:

• רוחב פס (קוועבור מערכות בעלות צינור יחיד, מכשירים בעלי ערך של קילו-וולט > 1.25 מ"ק/שעה.
• תלות בהעברת חום סוללות ממכת השסתום. עבור שסתומים איכותיים, מאפיין זה הוא ליניארי (לנוחות הרגולציה).
• מהירות נוזל הקירור, כאשר חורגים ממנו, המכשיר מתחיל להשמיע רעש. הוא מחושב בשלב התכנון בהתאם להספק הרדיאטור, לטמפרטורות האספקה ​​וההחזרה.

מוזרויות:

• שסתומי קונוס ידניים להפחית את החימום של מכשיר החימום. בטמפרטורת נוזל הקירור פחות מ-60 מעלות צלזיוס זה לא פרקטי להתקין אותם.
• בבנייני דירות, ווסתים ידניים צריך ניקוי תקופתי (פתח המעבר של המכשיר נסתם במשקעים).

עגורן מייבסקי

המכשיר מיועד כדי להסיר אוויר וגזים שהצטברו מהרדיאטור.

עגורן מייבסקי הוא תקע מתכת עם הברגה וחור לשחרור אוויר, אשר סגור על ידי בורג חרוטי.

עקרון הפעולה

ראש הבורג מסובב באיטיות בעזרת מברג לפני שפתח האוויר מתחיל לצאת (נשמע צליל לחישה). לאחר שזרם קבוע של נוזל קירור מופיע מהחור, הברז מוחזר למקומו המקורי.

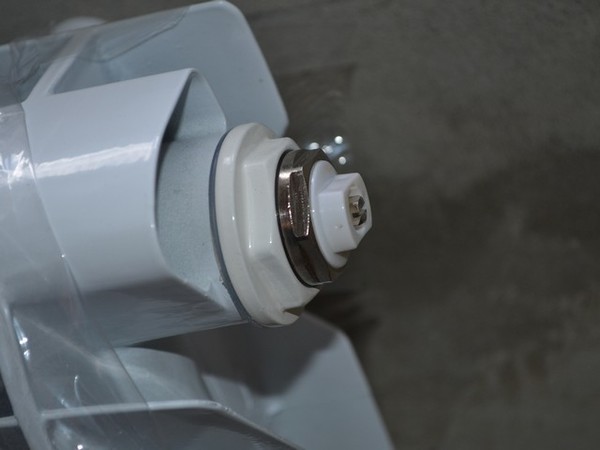

תמונה 2. ברז Mayevsky מותקן על הרדיאטור. מאפשר לך לשחרר עודפי אוויר מהמערכת.

מוזרויות:

• על סוללות אלומיניום יש צורך באופן תקופתי (לפחות פעם בחודש) לשחרר את הגזים שנוצרו.
• עדיף לצייד רדיאטורים מברזל יצוק לא בפתח אוורור, אלא שסתום ידני עם פיה.

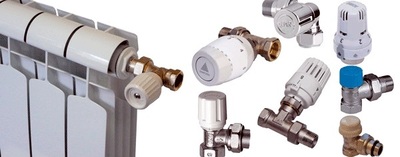

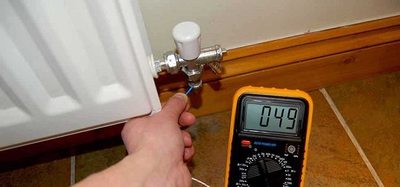

התקני תרמו-רגולטורציה

משתמשים בשסתומים עם תרמוסטטים לשליטה אוטומטית על טמפרטורת הסוללה בהתאם לאוויר שמסביב.

במקום ידית כוונון, המכשיר בעל תרמואלמנט גלילי, מלא בחומר עבודה רגיש לחום - נוזל או גז. לגוף הברז יש סולם עם סימני רמת טמפרטורה לצורך כוונון ראשוני של המכשיר.

עקרון הפעולה

בהתאם לטמפרטורת הסביבה, חומר העבודה של האלמנט התרמי משנה את עוצמת הקול שלובהתאם לכך, הלחץ על גזע השסתום משתנה, אשר נע יחסית למושב השסתום, ופותח או סוגר את המעבר לנוזל הקירור.

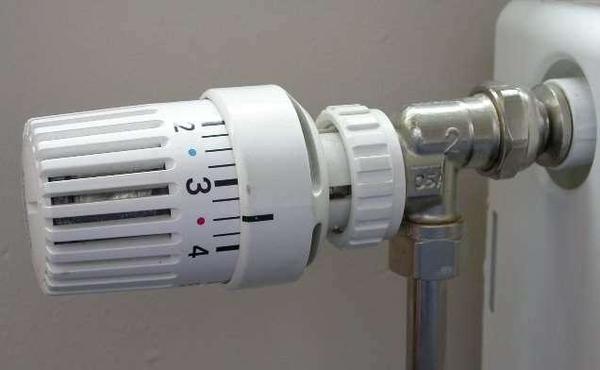

תמונה 3. מכשיר לוויסות תרמי לרדיאטורים לחימום. למכשיר יש סולם עם רמת הטמפרטורה.

מוזרויות:

• ראש התרמי חייב להיות מכוון אופקית מהרדיאטור לכיוון החדרכאשר הוא מותקן אנכית, הוא חשוף לזרימת אוויר חם מהרדיאטור.
• סוללות עם תרמוסטט חייב להיות מצויד במעקף.

סוגי ברזים לפי צורה

כמו כן, ברזים לרדיאטורים לחימום שונים זה מזה. לפי טופס.

יָשָׁר

כניסת השסתום הישירה ממוקמת על אותו ציר כמו הפלט.

רכיבי הנעילה של השסתום מעכבים את זרימת נוזל הקירור ומקטינים את שטח הזרימה.

תפוקת המכשיר פי 2 פחות, מאשר צינור בעל חתך רוחב זהה.

קֶרֶן

הכניסה והיציאה ממוקמות בזווית של 90 מעלותהשסתום המורם במלואו אינו חוסם את מקטע הזרימה של הברז, ולכן קיבולת השסתום הזוויתי פי 2 גבוה יותר, מאשר ישיר.

מטרת שסתום האיזון לסוללות

השסתום מותקן ביציאה של מכשיר החימום. כדי ליצור את ההתנגדות ההידראולית הנדרשת לזרימת נוזל הקירור.

על ידי כוונון המכשיר, מושגת פיזור חום אחיד על פני כל הרדיאטורים במעגל מורחב. ללא שימוש בשסתום איזון, טמפרטורת הסוללות יורדת ככל שהן מתרחקות מהמשאבה.

סרטון שימושי

צפו בסרטון, אשר מדבר על מאפייני שסתומי הסגירה והבקרה למערכות חימום, סוגיהם.

מַסְקָנָה

בחירת שסתומי בקרה לרדיאטורים יש לבצע זאת תוך התחשבות במאפיינים ההידראוליים שלהם. יש צורך לקבוע את האפשרות האופטימלית המתאימה לתנאי ההפעלה והפרמטרים של מערכת החימום.
