לזה צריך לשים לב קודם! משאבת סירקולציה לחימום: איך לבחור?

חלק חשוב במערכת החימום של בית פרטי הוא משאבת הסירקולציה. בעזרת מכשיר זה, המחובר לצינור, מתרחש זיקוק אחיד של מים חמים לאורך ענפי החימום.

יכולתם של רדיאטורים לחמם את החדר תלויה בבחירה נכונה של משאבת הסירקולציה. לטמפרטורה הרצויה.

סוגי משאבות סירקולציה למערכות חימום

המשאבות מחולקות לשני סוגים, בהתאם למגע שלהם עם מים. יש להם יתרונות וחסרונות משלהם, והם מתאימים לפתרון בעיות שונות. לפני רכישת מכשיר למערכת חימום, הכירו את ההבדלים והתכונות של כל סוג.

עם רוטור יבש

מנוע חשמלי מסוג זה במהלך פעולה אינו בא במגע ישיר עם נוזל הקירור, מה שאומר שהוא לא נמצא בסביבה לחה.

איטום מושג באמצעות אטם קצה נייד וקבוע העשוי עשוי מחומר גרפיט, קרמי או מתכתי.

מכשירים עם רוטור "יבש" אינם חוששים מאבנית וממים עם חלקיקים קטנים. משאבה חזקה עם יעילות שמגיעה ל-80%.

מתאים לחדרים עם מערכת חימום ארוכה. עמידים ואמינים, אך דורשים שימון תקופתי. אינם חוששים מדליפת נוזל קירור.

ישנם הסוגים הבאים:

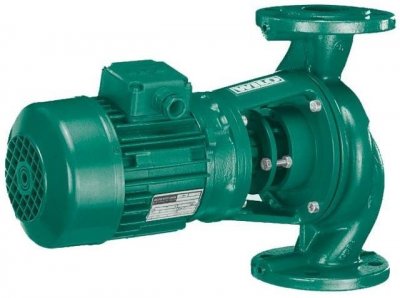

• לְנַחֵם — הגוף מורכב באופן עצמאי על פלטת היסוד. למכשיר יש כניסה צירית ופלט רדיאלית.
• בשורה — מותקן אנכית עם סידור ליניארי של צינורות הכניסה והיציאה.

עם רוטור רטוב

האימפלר והרוטור מסוג זה שקוע בנוזל הקירורהמנוע החשמלי אטום הרמטית בתוך כוס מתכת. הנוכחות המתמדת של חלקי המשאבה בסביבה לחה מקדמת את שימוןם ומגנה עליהם מפני התחממות יתר. וגם מים מספקים בידוד קול, מה שהופך את המכשיר לשקט למדי.

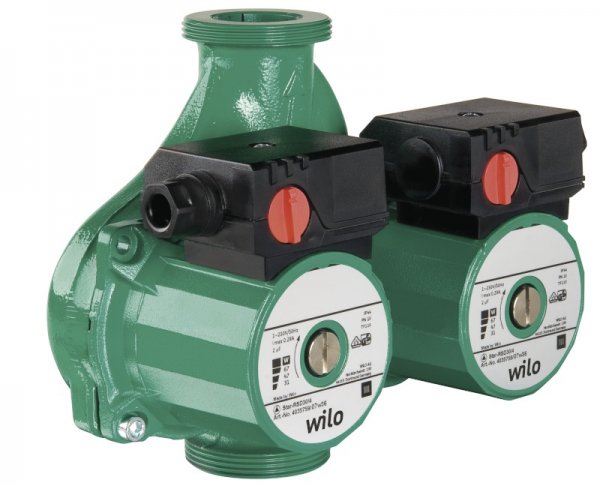

תמונה 1. משאבת סירקולציה עם רוטור רטוב וחיבור הברגה Star-RSD, יצרן - "Wilo".

הם אינם דורשים תחזוקה מתמדת, אך הם כן דורשים כמות נוזל קירור יציבה. ניתן להתאים את הביצועים הנדרשים, אך יעילות לא תעלה על 30%מתאים לשימוש בבתים פרטיים עם אורכי מערכת קצרים.

מאפיינים: שולחן

בנוסף לסוג הרוטור, נלקחים בחשבון כמה פרמטרים טכניים בעת בחירת דגם משאבת הסירקולציה.

איזו משאבה להתקין בהתאם לצורכי החימום של החדר

ביצוע חישובים של פרמטרים של מערכת החימום אי אפשר להתעלם ממאפיינים החדר עצמו. אם ממעיטים בהערכה זו, הטמפרטורה המתקבלת עלולה להיות לא נוחה למגורים או לעבודה.

סטנדרטים מומלצים לדרישה תרמית של חדר תלוי בתנאי האקלים של המדינה, וברוסיה הם לעתים קרובות שונים אפילו באזורים שכנים.

מומחים מחשבים את כושר החימום הנדרש על סמך הטמפרטורה הנמוכה ביותר האפשרית במהלך העונה הקרה.

כָּך, במוסקבה ובאזור מוסקבה עבור מבנים עד שתי קומות, יש צורך בכוח 173 קילוואט/מ"ר, ועבור שלוש וארבע קומות בניינים - 98 קילוואט/מ"ר

לחישוב מדויק, שטח החדר המחומם מוכפל בתקן שנקבע באזור. הנתון המתקבל חייב להתאים למאפיינים הטכניים המפורטים בדרכון.

כיצד לבחור את הביצועים הנכונים לבית פרטי

חישוב ההספק מבוסס על על שני גורמים חשובים - פרודוקטיביות ולחץ. היחס ביניהם מצוין בהוראות הטכניות של המכשיר בצורה גרָפִיקָה.

אם אתם צריכים לחשב את המהירות והביצועים בעצמכם, השתמשו בנוסחה:

G=Q:(1.16xDT).

ש — צריכת חום של החדר המחומם בוואט.

DT — כמות החום שנותרה בחדר, השווה להפרש הטמפרטורות של נוזל הקירור באספקה ​​ובהחזרה. במערכות קונבנציונליות, נתון זה הוא 20 מעלות צלזיוס, לחימום בטמפרטורה נמוכה - 10 מעלות צלזיוס, ועבור "רצפות חמות" זה מצטמצם ל 5 מעלות צלזיוס.

1.16 — קיבול חום של מים. בעת שימוש בסוגים אחרים של נושאי חום, יש לציין ולהכניס את הפרמטר הנדרש לנוסחה.

הפרודוקטיביות נמדדת בקמ"ש. אך בהוראות הטכניות של המכשיר עשויה להיות נתון חישוב במטרים מעוקבים.

במקרה זה, לצורך חישוב מדויק, התוצאה המתקבלת לאחר חישוב לפי הנוסחה מחולקת בצפיפות נוזל הקירור המחומם. לדוגמה, צפיפות המים המחוממים עד 80 מעלות צלזיוס, מתאים 971.1 ק"ג/מטר מעוקב.

כיצד לבחור על סמך חישוב לחץ

הרמה שאליה המשאבה מסוגלת להרים מים במערכת ניתנת בהוראות או ישירות על גוף המכשיר. במידת הצורך, נתון זה מחושב באמצעות הנוסחאות הבאות:

H=(FxRxL)/(pxg).

או (F x R x L) / 10000 (מטר).

נ — הגובה המרבי של סילון המים במטרים, הלחץ עצמו.

פ — מקדם אביזרי המערכת, תלוי ברכיבים, בסוג הקו הראשי, בנוכחות שסתומים, מערבלים וכו'.

ר — התנגדות, חיכוך בתוך הצינור, מחושב בפסקל למטר ליניארי.

פ — צפיפות נוזל הקירור. עבור מים, מדד זה שווה ל-1000 ק"ג/מ"ק.

ז - גובה סילון המים המוחזק על ידי לחץ אטמוספרי. בהיעדר לחץ הידרוסטטי, זה פרמטר = 10 מטר.

בעת בחירת דגם מתאים, זכרו שחישוב ההספק מבוסס על ערכי העומס המרביים.

לכן, אסור לבחור בדגם חזק יותר, זה יגדיל את עלויות החשמל, אך לא ישפר את ביצועי המערכת כולה. בחירת המשאבה האידיאלית תעזור. לוּחַ זְמַנִים, אשר מציג את הנתונים בפועל עבור לחץ וזרימה, כמו גם את הפרמטרים של המכשירים שאתה אוהב.

בחירה בין היצרנים הטובים ביותר

זמין בחנויות מבחר רחב של מותגים יצרני משאבות סירקולציה. עדיף לתת עדיפות למפורסמים שבהם.

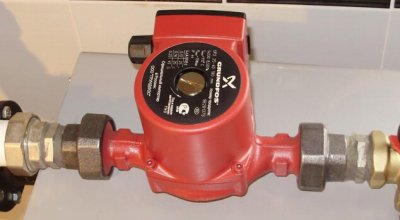

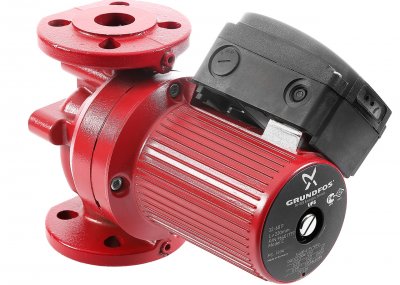

גרונדפוס

מְפוּרסָם חברה דנית, קיים נמצא בשוק כבר יותר מחצי מאה. משאבות סירקולציה של יצרן זה מתאימות לחימום בתים פרטיים וגם למתחמים תעשייתיים.

המגוון מתרחב ומשתפר כל הזמן. גרונדפוס מבטיחה עוצמה גבוהה של המכשיר עם צריכת אנרגיה חסכונית.

ערבות חומרים באיכות גבוהה חיי שירות ארוכיםמינוס - עלות גבוהה.

ווסטר

מְפוּרסָם חברה בריטית מייצר עמיד בפני שחיקה באיכות גבוהה משאבות סירקולציה. פעולה רצופה וקלות התקנה משלימות את הפעולה השקטה כמעט של המנוע החשמלי.

למרות איכותן הטובה, משאבות סירקולציה מתוצרת בריטניה זולות יותר ממקבילותיהן האירופיות. חברת Wester מתמחה בייצור שלושה סוגים מוצרים:

• WPA מערבי — משאבות המסוגלות להגביר את הלחץ ההידראולי במערכת.
• מערב מרכז קניות WCP — רוטור "רטוב" לבתים פרטיים.
• מערב WPE — מכשירים רבי עוצמה עבור מתחמים תעשייתיים.

תמונה 2. משאבת סירקולציה WSP 25 - 60 G, שיטת התקנה עילית, יצרן - "Wester".

ווילו

משאבות סירקולציה של חברה זו נבדלים באיכות גרמנית. הסדרה כוללת דגמים עם רוטור "יבש" ו"רטוב", המתאימים לכל צרכי חימום. שקטים, קלים משקל וחזקים למדי, הם פועלים בטמפרטורות שבין 120 ל-100- מעלות צלזיוסיצרן מבטיח שמונה שנים של פעולה ללא בעיות משאבת רוטור רטוב.

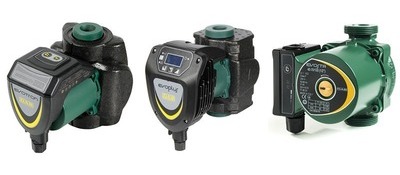

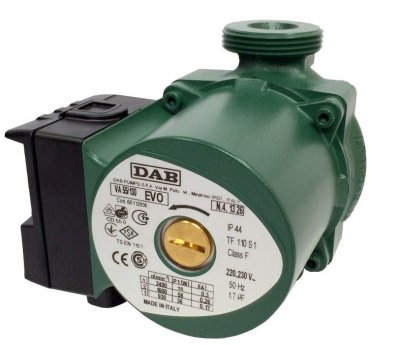

טְפִיחָה

חברה איטלקית DAB כבר יותר מ-30 שנה פועלת בשוק הרוסי. מייצרת מכשירים לכל סוג של מערכות חימום.

הבקרה מתבצעת באמצעות בקר מכני או ממסר אלקטרוני מתאים לחימום חסכוני באנרגיה. ישנם שלושה מצבי הפעלה לשימוש ביתי.

המארזים מבודדים תרמית ויכולים לעמוד בטמפרטורות גבוהות עד 110 מעלות צלזיוס. חברת ייצור לעתים קרובות עורך מכירות, שם ניתן לקנות משאבה איכותית בכסף קטן.

ניאוקלימה

משאבות סירקולציה קומפקטיות וזולות מיוצרות על ידי חברה הממוקמת בסיןמוצרי NEOCLIMA מתאימים הן למערכות חימום והן לחימום תת רצפתי. גוף הברזל היצוק מגן על המשאבה מפני נזק מכני. חברה מספק אחריות לשנתיים שירותי מכשירים.

סרטון שימושי

צפו בסרטון כדי ללמוד את הכללים לבחירת משאבת סירקולציה.

למה עוד לשים לב בבחירה

בנוסף למאפיינים הטכניים ולמותג הדגם, שימו לב לפרטים עיצוביים שיכולים להקל על השימוש במכשיר.

בקרה אוטומטית, המחובר לתרמוסטט, מאפשר לך לקבוע את מהירות זרימת הנוזל והלחץ בהתאם לטמפרטורת האוויר בחיישן הטמפרטורה.

הֶתקֵן עם בקרה מכנית זה יהיה זול יותר, אבל תצטרכו לווסת את המשאבה באופן ידני.

מובנה שסתום שחרור לחץ יעזור למנוע תקלות במצבי חירום.

בחירה נכונה של משאבת סירקולציה טובה קובעת את תפקוד המערכת כולה. דגם שנבחר בהתאם לכל המאפיינים, ישמור על חום ביתכם במשך שנים רבות.
