כוח, מידות של רדיאטורים לחימום בי-מטאלי ומאפיינים חשובים אחרים

מכשירי חימום דו-מתכתיים הופיעו לאחרונה וכבר הפכו פופולריים בקרב קונים. רדיאטור דו-מתכתי - בנייה של שני סוגי מתכת.

צינורות עשויים פְּלָדָה, מלאים בנוזל קירור, מהווים את הליבה, ובחוץ יש מעטפת-קליפה העשויה מ אלומיניום מוליך תרמית.

סוגי רדיאטורים בי-מתכתיים לחימום

מוצרים מיוצרים שני סוגים:

• בי-מתכתי לחלוטין רדיאטורים (הליבה והגוף עשויים כל אחד מחומר משלו). דגמים כאלה לעולם אינם דולפים, הם חזקים ועמידים. השוק המקומי מסופק עם אִיטַלִיָהאבל מוצגות גם כמה גרסאות רוסיות.

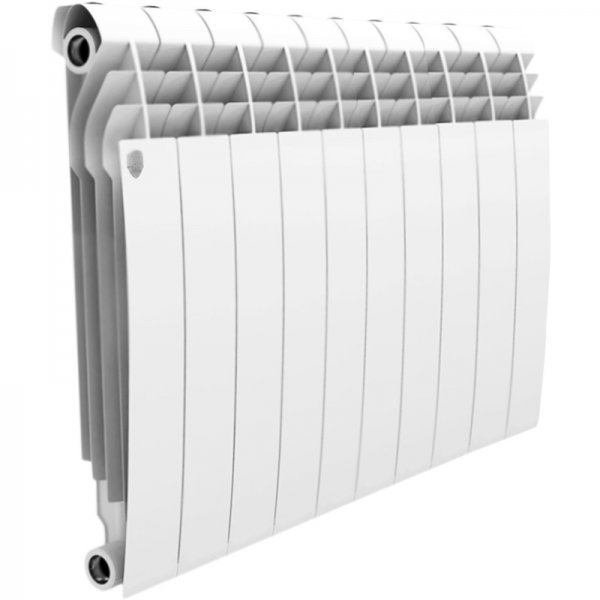

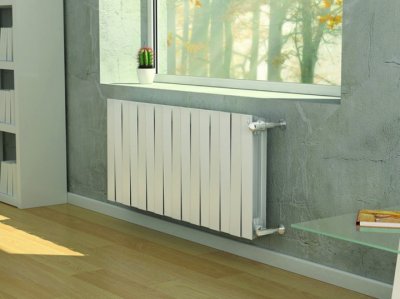

  תמונה 1. רדיאטור דו-מתכתי מדגם Biliner 500, הספק 1710 וואט, יצרן - "Royal Thermo".

• חצי מתכתי רדיאטורים (רק חלק מהצינורות עשויים פלדה, אלמנטים מאלומיניום באים במגע חלקי עם מים). לסוג זה של רדיאטורים יש תפוקת חום גבוהה יותר ומחיר נמוך יותר. הם מיוצרים על ידי יצרנים של ארצנו, וגם סינית ואיטלקית חברות.

לפי גודל ועיצוב, רדיאטורים מחולקים ל חתך ומוצק.

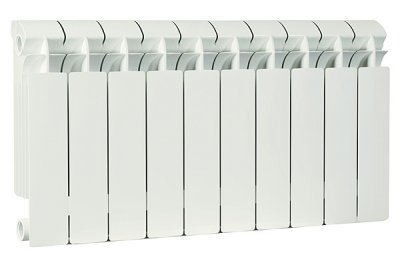

סקטוריאלי

חלק נפרד של הרדיאטור הוא מכשיר מוכן להתקנה. הם מורכבים במפעל ב פאנלים רב-חלקיים עם חיבור פטמות. במידת הצורך, מוסרים מקטעים נוספים או מתווספים מקטעים נוספים, דבר שנעשה בתנאים ספציפיים במהלך ההתקנה.

כֹּל

זוהי ליבה המיוצרת במקור לגודל הנדרש. גודלו של רדיאטור כזה אינו מותאם, לכן בעת ​​רכישת מוצר, עליכם לדעת מיד את הגודל המדויק הנדרש. אפשרויות מוצקות עומדות בלחץ. עד 100 אטמוספרות.

מפרטים טכניים נוספים

המאפיינים הבאים של רדיאטורים חשובים.

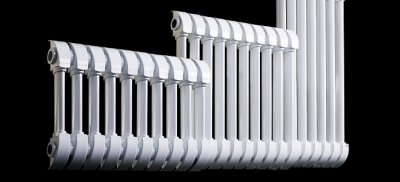

גובה ומידות אחרות

הגובה, הרוחב והעומק של חלקי הרדיאטור חשובים.

הגובה תלוי בדרך כלל במרחק המרכז ועולה עליו ב-80-100 מ"מ.

העומק משתנה מ-80 עד 100 מ"מ.

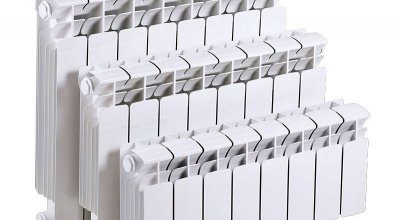

מידות בין סרנים

זהו פרמטר גיאומטרי (מציר לציר), הנמדד במילימטרים. (200-800).

מגוון סוללות עם ערכים שונים זמין, המאפשר לך לבחור מוצר לכל תצורת מערכת ופריסה.

מרחקים סטנדרטיים הם - 200, 300, 500 מ"מ.

כֶּרֶך

רדיאטורים דו-מתכתיים חסכוניים מבחינת כמות נוזל הקירור הנדרשת. חתך סטנדרטי של הסוללה (600/80) צרכים ברבע ליטר נוזל. אפשרויות רדיאטור ברזל יצוק (580/75 ו-600/110) לִדרוֹשׁ 1 ו-1.7 ליטר בהתאמה.

אלגוריתם לחישוב מספר הסוללות על סמך הספק תרמי

חשוב לקבוע נכון את מספר הסוללות הנדרש כדי לשמור על הטמפרטורה האופטימלית במהלך העונה הקרה.

חישוב המבוסס על כך יסייע בקביעת ערך זה אינדיקטורים של כוח תרמי של רדיאטורים. על המכשירים המותקנים לפצות באופן מלא על אובדן החום המתרחש במהלך מעבר המעגל.

כדוגמה, נוכל לשקול חדר מסוים בבית מבודד באזור אקלים ממוזג, שעבורו קיים ערך הספק סטנדרטי. ב-41 וואט למטר מעוקב.

יש לבודד את כל חלקי חלל המגורים (רצפות, תקרות, קירות, חלונות, רצפות משנה ועליות גג) כך שהחימום יופנה ספציפית לחלל המגורים ולא לסביבה הסובבת.

כדי לקבוע את ההספק הכולל הנדרש של הרדיאטורים, נעשה שימוש בנוסחה הבאה:

Q=41xV, איפה

ו — נפח החדר.

אם מחשבים את מספר הרדיאטורים באמצעות מקדמים שונים, עליכם להתחיל מהערך היחסי 100 וואט, אשר מותנה בתנאי לחימום כל מטר משטח החדר.

הנוסחה בה נעשה שימוש היא:

ש = (100xS), אֵיפֹה

ש — גודל החדר, מ"ר

לאחר מכן, התוצאה מתוקנת על ידי הכפלה ב- מקדמים (נקבע על סמך תנאים ספציפיים) שיסייעו להבהיר את החישוב ולהפוך אותו קרוב ככל האפשר למציאות.

בעת החישוב, יש לזכור כי עדיף לשקול טעויות בכיוון של עלייה, מכיוון שחוסר החום יהיה קשה יותר לתיקון.

מקדמים

המקדמים הבאים חלים.

כיוונים קרדינליים

המקדם תלוי לאיזה צד פונים חלונות החדר. ראם הם יוצאים ל:

• דָרוֹם — הערך הוא 1;
• מַעֲרָב — 1 (אם האזור קרוב יותר לצפון והיום קצר, אז 1.05);
• מִזְרָח — 1,1;
• צָפוֹן — 1,1 (בקווי הרוחב הצפוניים אפילו יותר - 1.15).

וגם, במידת הצורך, המקדם גדל באזורים המאופיינים ברוחות חזקות - ב-20%.

קירות

השפעת הקירות מסומנת על ידי המקדם "אֶל"זה גדל בהתאם למספר הקירות הפונים לרחוב.

כל קיר חיצוני יגדיל אותו ב-10%. בהתאם לכך, ארבעת הקירות החיצוניים ישתקפו בחישובים לפי הערך 1,4.

בִּדוּד

ניתן להפחית את מספר הרדיאטורים על ידי בידוד תרמי איכותי של הקירות, המצוין באמצעות מקדם יו.

ערך זה שווה לאחד כאשר הקירות מבודדים בהתאם לאקלים. אם בידוד מקצועי מתבצע עם חישובים מקדימים, אז ערך ה-U יורד. עד 0.85.

עם קירות "קרים" המקדם עולה עד 1.27.

אַקלִים

גורם זה נכלל בחישובים כ- טערך המחוון שווה ל- 1, אם אין טמפרטורה על סולם המדחום פחות מ-20 מעלות צלזיוסמשטר טמפרטורה זה נחשב נורמלי.

אם ערכי הכפור הממוצעים באזור מסוים אינם עולים על 15 מעלות צלזיוס, אז T שווה ל 0.9ערך ממוצע ב -10°C יפחית את המקדם ל 0.7.

בצפון טמפרטורת הטמפרטורה תהיה גבוהה יותר:

• עד -25°C — 1.1;
• עד -35°C — 1.3;
• מתחת ל-35°C- — 1.5.

תִקרָה

גובה התקרה משפיע גם על מספר הרדיאטורים. הוא מסומן באות חהאינדיקטור נוצר באופן הבא:

• עד 2.7 מ' - 1;
• עד 3 מטר - 1.05;
• עד 3.5 מ' - 1.1;
• עד 4 מטר - 1.15.

כֹּל חצי מטר גבהים מתווספים 5% למקדם. עבור תקרות גבוהות אף יותר, הערך משמש 1,2.

תקרה ורצפה

יש לקחת בחשבון את המקדם מערב, המשקף את נוכחותם של עליית גג ורצפה חמות או קרות.

כמות התיקון תלויה במידת הבידוד של חדרים אלה מפני הקור:

• לא מבודד ולא מחומם עליית גג - 1;
• מְבוּדָד עליית גג ללא חימום - 0.9;
• מְבוּדָד עליית גג או חדר מעל — 0.8.

רצפה לא מבודדת תעלה את הערך ב-40%, אם יש בידוד תרמי, אז רק ב-20%.

חַלוֹן

איכות המסגרות מכניסה תיקון לחישוב, כפי שמסומן באות ג'.

• חלון זיגוג כפול — ג = 1 (חבילה בת שלושה תאים מפחיתה את G ל- 0, 85);
• מסגרת ישנה — ג = 1.27.

מספר החלונות

רמת אובדן החום מושפעת ממספר החלונות בחדר, המקדם מסומן באות X.

נקבע תקן ליחס בין שטחי החלונות לחדרים: בעת חלוקת שטחי החלונות והחדרים, הערך המתקבל לא יעלה על 0.3. במקרה זה X = 1.

• עד 0.4 - 1.1;
• עד 0.5 - 1.2.

אם החלונות פנורמיים, אז זה נוסף 10% על כל עשירית בעת חישוב יחס השטחים.

הערך של X גם מגדיל את הדלת למרפסת הלא מבודדת - הוא מתווסף 30%.

גורמים חיצוניים

גוֹדֶל י משקף את נוכחותם או היעדרם של מכשולים לתנועת אוויר חם:

• אם הסוללה מותקנת מתחת לאדן החלון, אז זהו המיקום הסטנדרטי, Y שווה ל 1;
• אם הרדיאטור פתוח מכל הצדדים, אז המקדם הולך ופוחת - 0.9;

  הַפנָיָה! מראה הרדיאטורים מאפשר שימוש בהם ללא מיסוך, מסכים נוספים, זה מגביר את יעילות החימום.

• מחסומים, וילונות, תרמילים הגדלת Y.

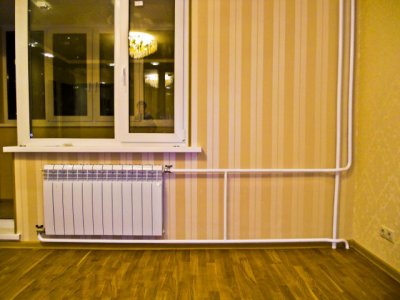

חיבור הסוללה

גוֹדֶל ז משקף עד כמה הרדיאטור מחובר ביעילות ובצורה טכנולוגית נכונה:

• שימוש בטכניקה "בְּאֲלַכסוֹן" נחשב לסטנדרט (Z = 1);
• "מהצד" — טכניקה המשמשת כאשר אורך הצינורות קצר (Z = 1, 03);
• "דו-צדדי למטה" - שיטה נפוצה בשימוש בצינורות פלסטיק (Z = 1.13).

רמת עמידות בפני קורוזיה

חלודה אפשרית ליבה רדיאטור (כאופציה, נשקלת רכישת מוצר עם צינורות עשויים אלומיניום, נחושת מחומצנת או נירוסטה).

מגוון עיצובים

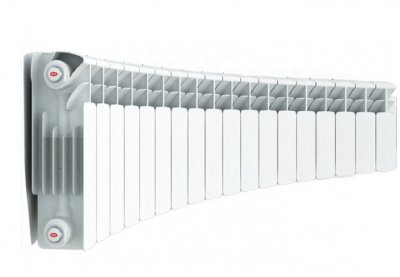

מראה הרדיאטורים מאפשר להם להשתלב בכל עיצוב פנים. אלו מוצרים אופנתיים ויפים בצבע ניטרלי. לרדיאטורים יכול להיות תצורות שונות, אפילו דגמים חצי עגולים מיוצרים עבור חדרים עם קירות מעוגלים.

דרישות העברת חום ולחץ

החלק העיקרי של רדיאטורים דו-מתכתיים מיוצר עבור מערכות בהן נוזל הקירור הוא מים, ולכן החימום המותר של המדיום הנוזלי מוגבל. 90 מעלות צלזיוס. וערך הטמפרטורה המקסימלי הוא 130 מעלות צלזיוס.

הלחץ האפשרי באטמוספרות מצוין על ידי היצרן, וככלל, הוא בטווח 16-35.

בבתים רגילים ערך זה הוא בערך 14 (עם מערכת חימום משותפת). במערכות בתים פרטיים זה בממוצע 10 אטמוספרות.

תיעוד המוצר מציין את הלחץ הקריטי שבו הוא יתחיל להתפרק. היצרן בודק את המוצר על ידי כיווץ הרדיאטורים בלחץ העולה על ערך ההפעלה. פי 1.5.

חיי שירות

חיי סוללה סטנדרטיים הם בן 20.

מה עדיף: ברזל יצוק או מכשירים דו-מתכתיים? טבלת השוואה

מחיר הבימטאל יהיה פי 2 יקר יותר.

סרטון שימושי

צפו בסרטון המסביר את הכללים לבחירת רדיאטור חימום בי-מתכתי.

סיכום: איזה דגם לבחור

עדיף לציין את הנתונים ביחס למודל ספציפי, אך עבור פרמטרים מסוימים אפשרויות מודרניות רדיאטורים עדיף על ברזל יצוק מסורתיהם עולים עליהם בהספק (קילוואט) ובאמינות.

במקביל, רדיאטורים מברזל יצוק הם סוג עמיד שאין שני לו של מכשיר ואינם מאבדים את מיקומם. כעת הם יוצאים לאור בצורה מעודכנת, שהוא כמעט טוב כמו רדיאטורים בי-מתכתיים.
