יופי, אמינות ותפוקת חום גבוהה! סוללות חימום דו-מתכתיות: גדלים וסוגים

רדיאטור חימום דו-מתכתי הוא מבנה המורכב משתי מתכות: פלדה ואלומיניום.

הוא מאופיין בעמידות בפני קורוזיה ובתכונות העברת חום טובות.

מידות של רדיאטורים דו-מתכתיים

הם מוגדרים על ידי 3 מאפיינים: עומק, גובה ורוחב. שני הערכים הראשונים נקבעים לפי מידות החתך, והאחרון - לפי מספרם.

גובה הרדיאטור תלוי ישירות בפרמטר הפער בין מרכזי פתחי הכניסה והיציאה (תעלות אנכיות): 20, 35 ו-50 ס"מ.

בהתאם לדגם הסוללה, גובה ההרכבה שלה משתנה.מידע על כך מצוין במפרט.

המרחק בין הסרנים נקבע על ידי היצרן. בשם הרדיאטור.

רוחב הרדיאטור נקבע על פי מספר הסעיפים.

עוֹמֶק הסוללה קבועה והיא 8-10 ס"מבחירת האפשרות הנדרשת תלויה בהעדפותיו האישיות של הקונה ובמאפייני הפנים של החדר.

סוגי מוצרים צרים: אנכיים ואופקיים

סוג זה של סוללה רלוונטי מאוד לחדרים עם חלונות פנורמיים או עם מאפיינים פנימיים אישיים. ישנם 2 סוגים של רדיאטורים צרים:

1. עם עיצוב אופקיבמקרה זה, הרוחב גדול בהרבה מהגובה. סוללה כזו מותקנת מתחת לחלון, ובכך מגבירה את תהליך העברת החום, ומחממת את האוויר הקר שנאסף למטה.
2. מכשירים אנכיים. הגובה גדול בהרבה מהרוחב. רדיאטורים כאלה משמשים כפתרון עיצובי. הם מאטים את עוצמת העברת החום, צוברים אוויר חם מתחת לתקרה.

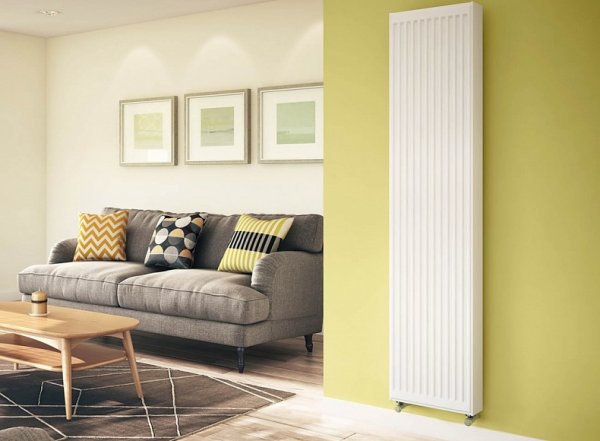

תמונה 1. רדיאטור אנכי דו-מתכתי צר. זהו סוג מונוליטי של המכשיר.

שיטה לחישוב מספר המקטעים

לפני קביעת מספרם, יש לקחת בחשבון את הגורמים הבאים:

• שטח החדר;
• גובה התקרה;
• עובי הקירות (בין אם הם חיצוניים);
• סוג מסגרת החלון;
• מטרת המקום;
• אקלים של אזור מסוים.

ישנן 2 דרכים לחישוב מספר סעיפים.

לפי אזור

בהתאם לתקנים, לחימום מטר אחד² יהיה צורך 100 וואט העברת חום מינימלית של הרדיאטור. החישוב מתבצע בסדר הבא:

• נקבע אזור הנכס;
• אזור החדר כפול 100 וואט;
• ערך שהושג חלקי תפוקת החום של מקטע אחד (פרמטר זה מצוין בדרכון הרדיאטור).

לפי נפח

שיטה זו לחישוב מספר הסעיפים מדויקת יותר מכיוון לוקח בחשבון את אורך, רוחב וגובה החדר.

רצף הפעולות זהה. ההבדל היחיד הוא שעוצמת החימום נלקחת בחשבון. לא מטר אחד², ו-1 מטר³. על פי הסטנדרטים, מדד זה שווה ל- 41 מערב

התוצאה המתקבלת במהלך החישובים מעוגלת כלפי מעלה.

בשני המקרים, נלקחים בחשבון גורמי תיקון מיוחדים:

• כל אזור בהתאם לתקנים הוקצה לו אינדיקטור משלו;
• חלון נוסף מוסיף משמעות 100 וואט;
• עבור חלונות מפרץ או חלונות גדולים תוצאה סופית כפול 1.1, עבור קֶרֶן חדרים — ב-1.3, עֲבוּר בתים פרטיים — 1.5.

סוגי סוללות בי-מטאליות: חתכיות, מונוליטיות

סוללות מסוג זה מחולקים לשני סוגים: מתקפל (חתך) ומונוליטי.

מונולית

אלה מבנים אמינים שאינם מורכבים מקטעים נפרדים. נוזל הקירור נע דרך תעלות פלדה, המרותכות למנגנון יחיד מלא בסגסוגת אלומיניום תחת לחץ.

רדיאטור מסוג זה אינו נוטה לדליפות, בעל העברת חום גבוהה, והוא מסוגל לעמוד בחימום של נוזל הקירור. עד 135 מעלות צלזיוס.

ניתן לפירוק

הם שילוב של מקטעים נפרדים. כל אחד מהם מורכב משני ליבות אופקיות, מחוברים יחד באמצעות צינור אנכי בקוטר קטן משלהם, אשר מלא באלומיניום מותך.

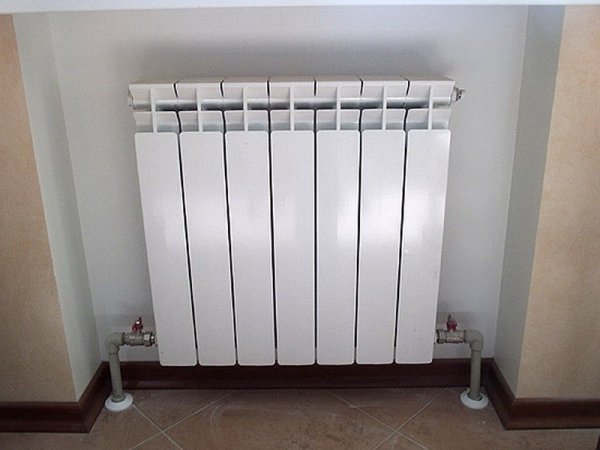

תמונה 2. רדיאטור חימום דו-מתכתי הניתן לפירוק (אחרת חתך). המכשיר מורכב משבעה חלקים.

כדי לחבר היטב חלקים זה לזה, השתמשו אטמי איטום.

המגוון הרחב של רדיאטורים בגובה ובהספק התרמי מוסבר על ידי העובדה שהפער בין הליבות יכול להשתנות. מ-200 מ"מ עד 1200 מ"מ.

מבנים דו-מתכתיים ניתנים לפירוק מסוגלים לפעול עם נוזל קירור מחומם עד לטמפרטורה של 95 מעלות צלזיוס. הם לא עובדים איתו הרבה זמן 115 מעלות צלזיוס, תוך שמירה על לחץ 3.5 מגה פסקל.

צִנוֹרִי

במראהו, המבנה דומה במובנים רבים לברזל יצוק.הקולטים התחתונים והעליונים מחוברים באמצעות צינורות פלדה. האלמנטים מקובעים באמצעות ריתוך לייזר אוניברסלי.

סוללות כאלה מתאים להתקנה בבניינים בני חמש קומות או בבתים פרטיים. זאת בשל העובדה שפטיש מים מתרחש לעתים קרובות בבניינים מרובי קומות, וכתוצאה מכך מבנים צינוריים עלולים להפוך לחוצים.

רדיאטורים אלה נבדלים על ידי היעדר פינות חדות ועמידות גבוהה בפני שחיקה, אבק לא מצטבר עליהם.

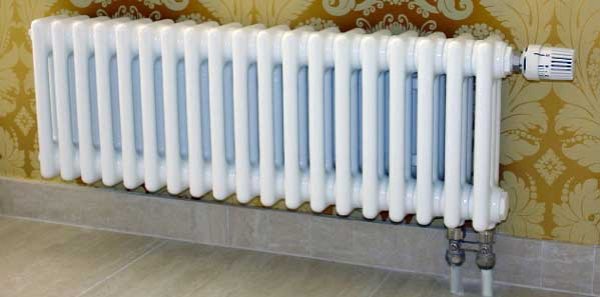

תמונה 3. רדיאטור צינורי דו-מתכתי צר. המכשיר נראה כמו סוללת ברזל יצוק רגילה.

מאפיינים עיקריים של רדיאטורים צינוריים:

• מספר הצינורות יכול להיות מ-1 ויותר;
• גובה חשוב מ-3 ס"מ עד 30 ס"מ;
• מרחק בין מקטעים 4.5 ס"מ ו-6.5 ס"מ. הפרמטר האחרון רלוונטי לשימוש במוסדות רפואיים;
• עוֹמֶק 22.5 ס"מ;
• מחוון עובי 0.1-0.2 ס"מ;
• מגוון רחב של סוגי חתכים: עגול, משולש, שטוח, מלבני.

מגיעות סוללות צינוריות אופקי ואנכי, פינתי ומעצב.

יתרונות וחסרונות של מכשירים חתכיים

בצד החיובי יש לציין את הדברים הבאים בנוגע למבנים אלה:

1. מגוון רחב של צורות מינים המתאים למגוון רחב של עיצובים. היעדר התחממות יתר ופינות חדות מאפשר להשתמש בהם אפילו בחדרי ילדים.
2. חיי שירות סוללות בי-מטאליות הן בן 25.

1. עמידות הרדיאטור לנוזל קירור באיכות נמוכה. עמידותו בפני קורוזיה מונעת את פעולת השפעתו החומצית מאוד.
2. העברת חום גבוהה וחוזק.
3. קלות תהליך התיקון מקטעי רדיאטור.
4. יכולת בקרת טמפרטורה הַסָקָה.
5. ניתן לחשב בקלות את מספר הסעיפים מראש באמצעות הנוסחהובכך לחסוך עלויות כספיות מיותרות.

לרדיאטורים חתכיים דו-מתכתיים יש גם היבטים שליליים:

1. נוזל קירור באיכות נמוכה מקצר את חיי השירות סוללות מסוג זה, סותמות את הצינורות ומפחיתות את רמת תפוקת החום.
2. עלות גבוהה יחד עם סוגים אחרים של מכשירי חימום.
3. עם שימוש ממושך מופיעות סוללות בי-מטאליות חריקה, מה שמפחית את פעולתם לטווח ארוך.

סרטון שימושי

צפו בסרטון, אשר מדבר על עקרונות בחירת רדיאטור בי-מתכתי לחימום.

אילו מוצרי חימום לבחור

בנוסף להעדפות אישיות, יש לקחת בחשבון את הפרמטרים הבאים:

1. כוח תרמי. היצרן מציין את רמת תפוקת החום של נוזל הקירור ב +70 מעלות צלזיוסחשוב לזכור כי ערך זה עשוי להשתנות במהלך הפעולה.
2. טמפרטורת נוזל הקירור. הערך המקסימלי הוא 90 מעלות צלזיוס.
3. לחץ עבודהנקבע בין 16 ל-35 אטמוספרות.
4. מרחק מרכז. ברוב המקרים זה 35 ס"מ ו-50 ס"מ.
5. משקל מכשיר החימום. ככל שהוא קטן יותר, כך הוא יתאים טוב יותר לחלל הפנימי ולא יכביד על העיצוב.

חישוב נכון של חתכים וקביעת כל הגורמים המשפיעים על הבחירה, את ההבטחה לתוצאה איכותית.
