האם זוהי הבחירה הטובה ביותר עבור מערכות חימום? מאפייני עיצוב של רדיאטורים דו-מתכתיים לחימום
רדיאטורים בי-מטאליים יציבים תופסים מקום מוביל בין מערכות חימום. הם השאירו מאחור אנלוגים של ברזל יצוק, אלומיניום ופלדה.
יצרנים משלבים בהצלחה את כל הטכנולוגיות החדשניות במוצרים אלה, וכתוצאה מכך נוצר גוף חימום קל, קומפקטי, עמיד ואמין.
הרעיון הבסיסי של מכשיר זה הוא בשימוש בשני סוגי מתכת בעל תכונות פיזיקליות ומבניות שונות. חומר הגוף בעל העברת חום גבוהה, והמתכת של המסגרת הפנימית עמידה יותר בפני קורוזיה וירידות לחץ המתרחשות לעתים קרובות במערכת החימום.
בניית רדיאטורים לחימום בי-מתכתי
ההבדל העיקרי בין סוללות כאלה הוא המבנה הפנימי המקורי שלהן. מסגרת פלדה או נחושת, אֵיזֶה מונח בתוך מעטפת אלומיניום. המסגרת מורכבת מצינורות אנכיים ואופקיים המחוברים בריתוך קשת וממולאים בנוזל קירור. זה מבטל את האפשרות של מגע של נוזל הקירור עם חלקי אלומיניום. גוף הרדיאטור בעל צורה מיוחדת, המאפשר לך להשיג את כמות החום המקסימלית.

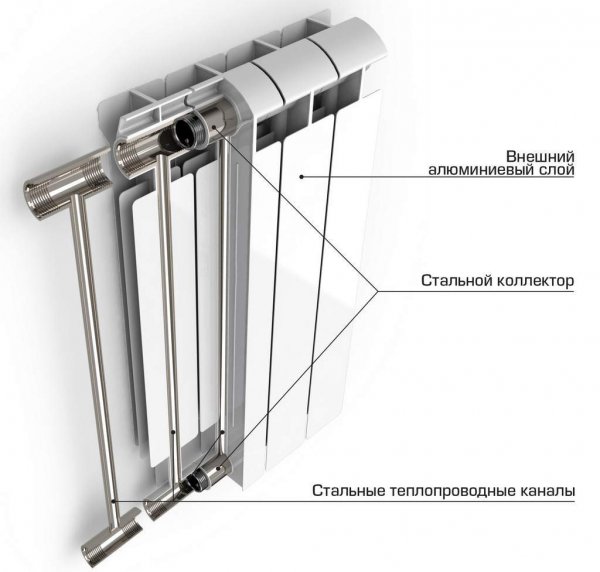

תמונה 1. תרשים סכמטי של רדיאטור חימום דו-מתכתי. החצים מראים את רכיבי המבנה.
השימוש במסגרת פלדה בבנייה נובע מהסיבות הבאות:
- פְּלָדָה לא מגיב לשינויי לחץ, המתרחש מעת לעת במערכת החימום.
- עבור חיבורי ריתוך קת מסוג "פלדה לפלדה", זה אופייני חוזק גבוה.
- פְּלָדָה יכול ליצור מגע עם כל נוזל קירור, הוא כמעט ואינו רגיש להשפעות כימיות.
- אלמנטים מפלדה אינם כפופים לקורוזיה.
כלי עבודה מאלומיניום רדיאטורים דו-מתכתיים מגיבים במהירות לשינויי טמפרטורה, ובכך הבטחת העברת חום יעילה. בהתאם לכך, נדרשת כמות קטנה יותר של נוזל קירור מאשר, למשל, בעת שימוש ברדיאטור ברזל יצוק. תכונה זו מאפשרת לך להפחית את ממדי המבנה, להפוך אותו לאלגנטי יותר, מבלי להפחית את זרימת החום.

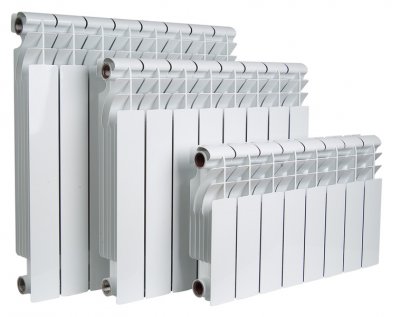

סוגי רדיאטורים בי-מטאליים
כל הסוללות הבי-מטאליות בתכנון ניתן לחלק לשתי קבוצות:
- חתך — עשוי ממסגרת פלדה ומעטפת אלומיניום;
- כֹּל - ליבה עשויה נחושת מצופה אלומיניום.
כיצד מסודרות סוללות מקטעיות
כל מקטע סוללה מורכב מליבה, שדרכו מועבר נוזל הקירור.
הליבה היא דכל צינורות הפלדה הקצרים, המחובר באמצעות עמוד אנכי בקוטר קטן.
בקצות האלמנטים האופקיים יש חוט מיוחד, בעזרתו משולבים הסעיפים למבנה יחיד.
כל ליבה ממוקמת במעטפת אלומיניום שתוכננה במיוחד. מערכת עלי כותרת של הסעה להעברת חום מקסימלית.
היתרון של עיצוב חתך — היכולת לחבר את מספר האלמנטים הנדרש כדי להשיג את ההספק הנדרש.
פלדה אינה מגיבה לירידות לחץ במערכת החימום, אינה נוטה לקורוזיה ועמידה בפני השפעות של זיהומים כימיים הנמצאים במשאבי חום. אלומיניום מוליך חום בצורה מושלמת, כך שרדיאטורים דו-מתכתיים חתכיים מחמם את החדר מהר מאוד.
מכשירים מוצקים
בתכנון זה, במקום חלקי פלדה נחושת משמשתאלומיניום משמש כמעטפת, המשמשת גם כמחליף חום. נחושת האלמנטים מולחמים, כך שלא ניתן לפרק את הסוללה הזו.זה לא לגמרי נוח, עם זאת, העלות של רדיאטורים בי-מתכתיים מוצקים גבוהה בהרבה מאלה חתכיים.
זה מוסבר על ידי העובדה שיש לנחושת מוליכות תרמית גבוהה יותר ואף פחות רגישה לקורוזיה, מאשר פלדה. המשטח הפנימי של צינורות נחושת חלק יותר, כך שאין הצטברות של משקעי פחמתיים, לכן, חיי השירות של מכשיר כזה יהיו ארוכים עוד יותר.

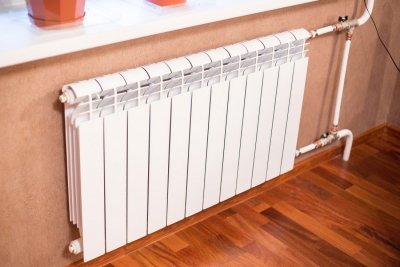

תמונה 2. סוללת חימום דו-מתכתית מסוג מוצק. המבנה מקובע לקיר.
תכונות של סנפירים
על מנת למקסם להגדיל את שטח העברת החום של הסוללה, סנפירים משמשים.
מעבר החום עולה פי כמה, עקב פרופילציה של תעלות הסעה העוברות בין צלעות הרדיאטור, וכן הכנסת צלעות אלומיניום נוספות בעלות תצורה מיוחדת למעגל. כתוצאה מכך, שטח החימום של הצינור גדל פי כמה, מה שמגדיל את הפרודוקטיביות של המכשיר.
תְשׁוּמַת לֵב! בעת בחירת גודל הרדיאטור, אל תשכחו את הסטנדרטים הטכניים: יש להתקין את המכשיר במרחק של לפחות 10 ס"מ מאדן החלון ו-6 ס"מ מהרצפה.
באמצעות חישובים הנדסיים המגובים בשיטות מעשיות, יצרנים הצליחו להשיג את התכנון היעיל ביותר לקבלת נתיב זרימת אוויר אופטימלי. הוא נועד ללכוד אוויר קר המגיע מתחתית המכשיר ולפזר באופן שווה את זרימת האוויר המחומם המתקבלת לאחר הזרימה סביב משטחים חמים.

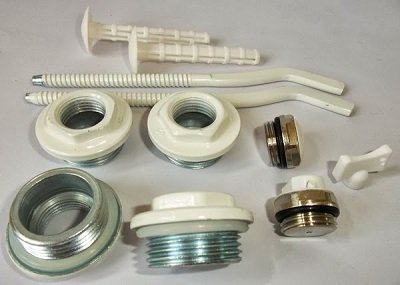

אביזרים: התקני סגירה, אביזרים ואחרים
כל סוללות דורשות אלמנטים נוספים המשמשים במהלך ההתקנה או ההפעלה של מערכת החימום. רדיאטורים דו-מתכתיים אינם יוצאי דופן.
רכיבים מודרניים מחולקים לשלושה סוגים:
- מחברים;
- שסתומי סגירה;
- התקני בקרה.
סוֹגְרַיִם ניתן להתקין אותו על הרצפה או על הקיר, בהתאם למקום התקנת הרדיאטור. עבור כל אחד מהם 3 חלקים מסופקים סוגריים עליונים ותחתונים. תושבות רצפה נמצאות בשימוש לעיתים רחוקות.
התקני כיבוי (תקעים) משמשים לסגירת זרימת נוזל הקירור במידת הצורך. הם כלולים עם הרדיאטור.
משימת התקני הבקרה — קביעת המסלול האופטימלי עבור נוזל הקירור. אלה כוללים מאריך זרימה ומעקף.
הוֹלֵם הם חלק חשוב בכל רשת תקשורת. זהו רכיב הידוק בעל הברגה פנימית דו-צדדית, המשמש להידוק רכיבי צינור.
סרטון שימושי
צפו בסרטון, אשר מסביר לכם למה לחפש בעת בחירת רדיאטור חימום בי-מתכתי.
מַסְקָנָה
כשבוחרים רכיבים, חשוב לזכור ש לא כדאי לחסוך באיכות שלהם, דבר זה עלול להוביל לתאונה חמורה ולכשל של מערכת החימום כולה.
היתרונות של מבנים דו-מתכתיים הם שלהם פיזור חום גבוה, חיי שירות ארוכים, מראה אלגנטי.
