נכון פירושו בטוח: שיטות לחיבור רדיאטורים לחימום בי-מטאלי

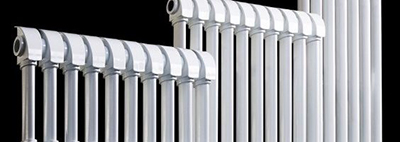

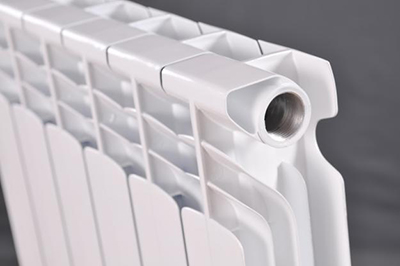

רדיאטורים בי-מטאליים הם מכשירים, המורכב משני חומרים. בדרך כלל מדובר בסגסוגת של אלומיניום ופלדה, אם כי קיימות אפשרויות נוספות.
סוללות כאלה מבוקשות מאוד בשל שילוב של תכונות טובות.
תהליך ההכנה לחיבור מהדוד
עבודה מקדימה חשובה מאוד לפני התקנת רדיאטורים לחימום:
- בדיקת הרתמה הנוכחית. המחקר יאפשר יצירת מערכת דומה, שתשפיע לטובה על התפעול.

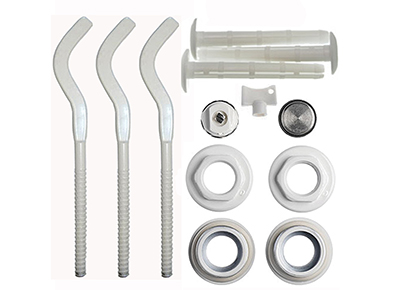

- בדיקת רכיבי הרדיאטור. הערכה חייבת לכלול: ברז Mayevsky, שסתומי סגירה, סוגריים.
חלק מהדגמים כוללים מתאמים ואטם, לפעמים צריך לקנות אותם בנפרד. בעת החלפה ידנית, תצטרכו כלים - מפתחות בגודל מתאים. וגם צריך לקנות חומר איטום.
- בדיקת תאימות הצינורות לסוללה החדשה. השכבה החיצונית של המכשיר הבי-מתכתי עשויה מאלומיניום, שאינו מתחבר עם חומרים רכים. לדוגמה, יהיה צורך להחליף את צנרת הנחושת או את הברזים. אחרת, המערכת נמצאת בסיכון להרס מהיר.
- בחירת מיקום לסוללה. זה נכון במיוחד לגבי מחברים אם אתם מחליפים מכשיר ישן.
- ביצוע בדיקת רדיאטור לאיתור נזקים גלויים, שלמות פני השטח, הציפוי.
- אם הרכיבים תואמים לחלוטין, החלפתם מתחילה. בשלב ההכנה, המים מנוקזים מהסוללות הישנות.
לאחר השלמת ההכנה, הם ממשיכים לבחירת ערכת החיבור. הנקודה הראשונה קובעת שעליכם לבחור אפשרות דומה לקודמת. זה יאפשר אל תבנה מחדש את כל המערכת ולשמור על היעילות הנוכחית. תהליך ההפעלה פשוט למדי ומתואר להלן.
חָשׁוּב! בסוף הם מבצעים קומפלקס בדיקה, המכונה בדיקת לחץ. זה כולל בדיקה באמצעות מים, חום ופנאומטיקה.
שיטות חיבור ודיאגרמות
קיים שלוש שיטות התקנה רדיאטורים:
- צַד: הזנת הסוללה מחוברת לחלק העליון של הסוללה, והחזרה לתחתית, ובצד אחד. אפשרות זו יעילה אם מספר המקטעים לא עולה על 10אחרת, החלק המרוחק יתחמם חלש, מה שיפחית את היעילות. סוג זה של ערכת חיבור נפוץ ביותר בבנייני דירות.

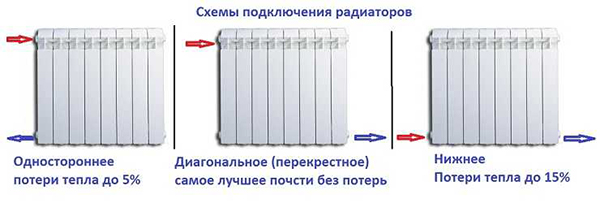

תמונה 1. שלוש תוכניות חיבור נפוצות לרדיאטורים בי-מתכתיים והפסדי החום המשוערים שלהם.
- לְהוֹרִיד: שני הצינורות מחוברים מקצה אחד, אופקית, מה שעוזר להסתיר את הצנרת וליצור פנים יפהפה. הוא משמש בחדרים מחוממים היטב או בשילוב עם רצפות מחוממות. זאת בשל החימום החלש של הרדיאטורים, שדרכם המים חייבים לעלות כלפי מעלה.
- אֲלַכסוֹנִי: הזנת הסוללה מותקנת בחלק העליון של הסוללה, והחזרה בתחתית, אך בצד השני. נוזל הקירור מתפשט בקלות בכל הנפח, מה שהופך את התוכנית הזו ליעילה ביותר.
בעת התקנת מכשיר חדש בבניין דירות, עליכם לבחור את אותה אפשרות שתוכננה על ידי מהנדסים. בבניין פרטי, עליכם להתמקד ב... לפי העדפות אישיות וחישובים.
כיצד לחבר כראוי רדיאטור חימום בי-מתכתי בדירה

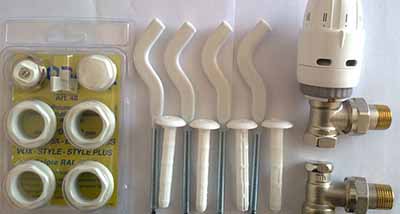

לאחר שהחלטתם על התוכנית, הכינו את החלקים:
- סוֹלְלָה;
- צינורות;
- ברזים;
- שסתום שחרור אוויר;
- מתאמים;
- שסתומי סגירה;
- סוֹגְרַיִם;
- אטמים.
הַפנָיָה! רוב החלקים בסדר מלא עם רדיאטור. אם חסרים רכיבים מסוימים, יש לרכוש אותם בנוסף.
התהליך עצמו מורכב מ ב-6 שלבים:
- פירוק המכשיר הישן. זה מתחיל בשלב ההכנה עם ניקוז המים מהסוללה הנוכחית. לשם כך, יש לסגור את השסתום על צינור ההזנה ולפתוח אותו על צינור ההחזרה. לאחר מכן, יש להסיר את חלקי הצינורות הסמוכים לקו הראשי. בדרך כלל, הם פשוט פותחים ברגים. אם לחיבורים אין הברגות, יש להשתמש במכשירי חימום.
- סימון נקודות הרכבה של הסוללה. לשם כך, הרדיאטור מותקן במיקום ההתקנה המיועד. תצטרכו לפחות שני אנשים: בזמן שאחד מחזיק, השני מסמן בעיפרון (או חפץ אחר, תלוי בציפוי). יש לזכור שיש לחבר את הצינורות, ויש להשתמש בפלס ליישור.
- התקנה ותיקון של מחברים. בנקודות המיועדות, נעשים חורים עבור המחברים. לשם כך יידרשו מקדחת פטיש ודיבלים. האחרונים כלולים לעתים קרובות בערכה.
עבור רדיאטורים משלושה חלקים הר אחד מספיק, מ-4–6 – שתיים, מ-7–9 – שלוש, במקרים אחרים – ארבע.
חמש או יותר נדרשים בעת התקנת מבנים ארוכים מאוד, שהשימוש בהם אינו מעשי עקב יעילות מופחתת.

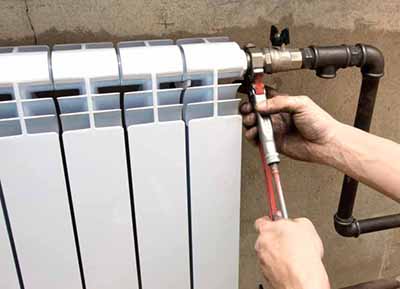

- התקנת רדיאטור. המכשיר ממוקם על המחברים כך שהסעפת האופקית תלויה. יש לקחת בחשבון שיש לחבר ולבדוק רדיאטורים דו-מתכתיים באריזת היצרן. זה עוזר באיתור בעיות: לאחר לחיצה לא מוצלחת, ניתן לפרק את הסוללה בקלות ולהחזיר אותה ליצרן לצורך פתרון תקלות או החלפה בחדשה. המכשיר העובד קבוע על ידי הברגה שלו לתוך ההברגה. לפעמים הצינורות פשוט מרותכים, תלוי בצנרת הספציפית.
- התקנת עגורן מייבסקי. המכשיר תמיד כלול בערכת הרדיאטור. הוא ממוקם בכל נקודה נגישה של הסוללה לצורך תחזוקה, ומהודק בעזרת מפתח מומנט. שיטת הידוק זו תעזור למנוע חריגה מהמתח מעבר לנורמה. לאחר מכן, מותקנים שסתומי הסגירה ווסת הטמפרטורה, אם נעשה שימוש באחרון.
- חיבור למערכת חימום מוליכה חום. לא ניתן לנקות רדיאטורים דו-מתכתיים בעזרת נייר זכוכית או פצירה, שכן הדבר יגרום נזק למעטפת. הדבר יוביל לדליפות, שבמקרים נדירים יתפתחו לפריצת דרך.
תכונות של חיבור סוללות בבית פרטי
במהלך ההתקנה יש צורך להקפיד על העקרונות שתוארו לעיל. מיקום סדרתי של רכיבים ושליטה קפדנית בתהליך יאפשרו לכם ליצור מערכת שיכולה לפעול במשך זמן רב מהדוד ללא תחזוקה נוספת.
חָשׁוּב! בבחירת מיקום, עליכם לבחור אזורים עם גישה נוחה. זה יהפוך תיקונים אפשריים לנוחים יותר. וגם יקל על סגירת הברזים אם יש צורך בבדיקת לחץ.
עֶקרוֹנִית התוכניות אינן שונות מאלה המשמשים בדירות. התקנת רדיאטור בי-מתכתי היא די פשוטה, אך כדי להבטיח דיוק יהיה נכון להזמין מומחה.
סרטון שימושי
לאחר צפייה בסרטון, תוכלו להכיר את תהליך הצנרת, הלחמת הצינורות והתקנת הרדיאטור עצמו.
החשיבות של עבודה איכותית
התקנה באיכות גבוהה - הבסיס לפעילות ארוכת טווח. טעויות שנעשות במהלך תהליך העבודה עלולות להוביל לכישלון. ראשית, מדובר בברזים, ריתוכים, אטמים ומפרקים אטומים.
