כיצד להתקין ולתקן רדיאטורים בי-מטאליים בעצמכם? הוראות שלב אחר שלב

היתרון של רדיאטורים דו-מתכתיים על פני רדיאטורים מברזל יצוק הוא העברת חום מוגברת.

זה מותנה מוליכות תרמית טובה יותר של אלומיניום, ולא ברזל יצוק, עם שטח מגע מוגבר עם אוויר עקב צלעות ישרות ומעוצבות.

כללים בסיסיים להתקנת רדיאטורים בי-מטאליים לחימום

על מנת שהרדיאטור יחמם את החדר ביעילות, אך לא ייקח עודף חום מהמערכת, מחושב מספר הסעיפים האופטימלי. בהתבסס על חוקי בנייה ונהלים, לחימום מטר מרובע אחד דָרוּשׁ 100 וואט של כוח, נוסחת החישוב נראית כך:

מספר הסעיפים רדיאטור = מְרוּבָּע חדר מחומם x 100W / הספק מדורג מקטע אחד, כפי שצוין על ידי היצרן.

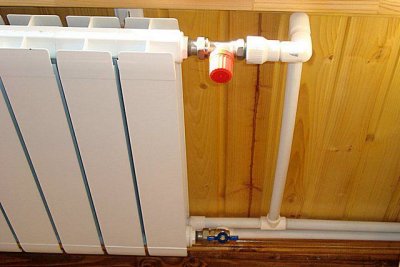

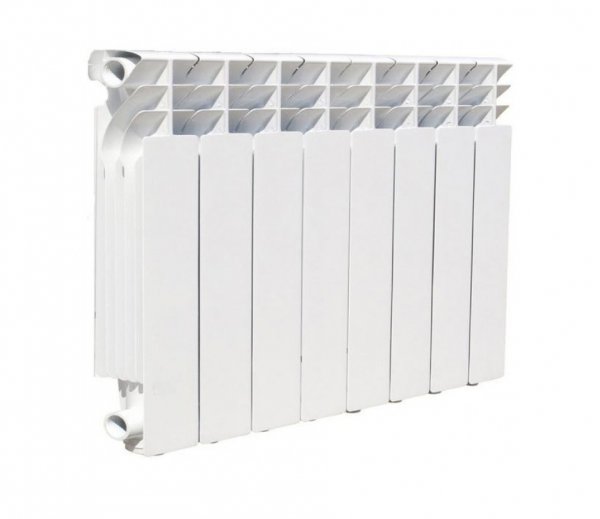

תמונה 1. רדיאטור דו-מתכתי מדגם 300/85, הספק תרמי 139 וואט, יצרן - "רנס", אוקראינה.

החישובים תקפים לגובה החדר הסטנדרטי - 270 סנטימטרים. אם מספר הסעיפים אינו מספר שלם, לֶאֱסוֹף, אבל בלי סיבה טובה אסור לשלב ביניהם יותר מעשרה חלקים בסוללה אחתהרבה יותר יעיל להפריד ביניהם לשניים נפרדים.

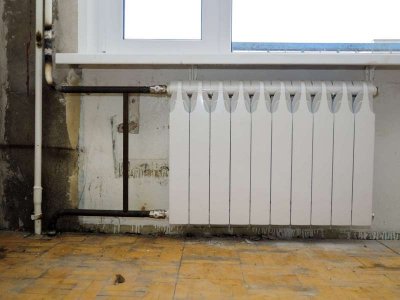

בעת רכישה והתקנה של רדיאטורים, נלקחים בחשבון הפערים והמרחקים האופטימליים והיעילים ביותר להסעה:

• מומלץ למקם את הרדיאטור מֶרְכָּז פתיחת חלון.
• מרחק מאדן החלון 5-10 ס"מ.
• מרחק לרצפה 8-10 ס"מ.
• המרחק בין הרדיאטור לקיר תלוי באורך התושבות והוא בין 2 ל-5 ס"מ.

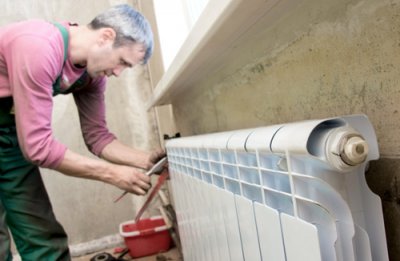

כיצד להתקין סוללות בעצמך: שלבים עיקריים

השלבים העיקריים של התקנת רדיאטורים בי-מתכתיים לחימום:

• הֲכָנָה מערכות, שטיפה שלהן, מניעה.
• הֲכָנָה רַדִיאָטוֹרהרכבת מספר החלקים הנדרש, הברגת אומים, ברזים ושסתומי ניקוז.
• סימון, התקנת סוגריים.
• הַתקָנָה רדיאטור, ממלא אותו נוזל קירור.

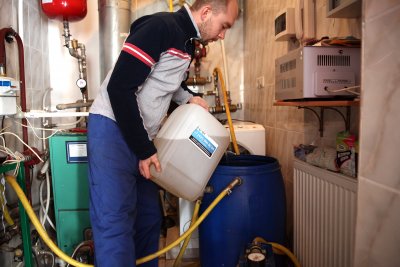

שטיפת מערכת החימום

פעולה נכונה ויעילה של מערכת החימום נתמכת על ידי תחזוקה בזמן, וזהו: בדיקה, ניקוי, תיקון, תחזוקה.

ידוע כי ללא שטיפה, אבנית וחלודה מצטברים בהדרגה במערכת, וזרימת נוזל הקירור מתדרדרת - כתוצאה מכך, יעילותו פוחתת. ב-10% או יותרעם זאת, אי אפשר לקבוע "באופן עין" האם המערכת זקוקה לשטיפה; ישנם מספר סימנים אמינים לכך:

• לְשַׁלֵם עבור משאבי אנרגיה גדל, בעוד יעילות החימום לא השתנתה או החמירה.
• המערכת הפכה ליותר אָדִישׁ - מתחמם לאט.
• רדיאטורים קר יותר באופן משמעותי צינורות, ומחוממים בצורה לא אחידה.

אם קיימים תסמינים, יש צורך לשטוף את המערכת. ישנן מספר דרכים לעשות זאת:

• שיטת שטיפה כימית, כבר מהשם ברור כי נוזל הקירור מתווספים ריאגנטים פעילים כימית, מיוחדים: קאוסטיים, חומצות, חומרי ניקוי או "מאולתרים": חומץ, סודה, חומצת לימוןעם השלמת התהליך, נוזל הקירור מנוקז והמערכת נשטפת במים עד לניקוי מלא.



• שטיפת פיזור - דומה לכימיקל, אבל יותר עָדִין, הריאגנטים מקיימים אינטראקציה רק ​​עם לכלוך ואבנית, ונוצר ציפוי יציב על המשטחים הפנימיים של המערכת.
• שטיפה הידרופנאומתית - משקעים, אבנית וחלודה נשטפים במים ואוויר תחת לַחַץ, מתבצע על ידי התקנה מיוחדת.
• שטיפה הידרופולס פנאומטית — דומה להידרופנאומטי. לניקוי מקומי של צנרת ורדיאטורים.
• ניקוי אלקטרו-הידרופולסיםזה מבוצע באמצעות ציוד מיוחד, והזיהום מושפע בנוסף. פריקות חשמליות.

למרות שרוב השיטות דורשות ציוד מיוחד, ניתן לנקות את מערכת החימום בעצמכם. כדי להבטיח עבודה איכותית, לאחר ניקוי עם ריאגנטים כימיים, יש לפרק חלקית את המערכת - להסיר את הרדיאטורים ולנקות אותם. בנפרד שוב פעם.

ניקוי חימום בבנייני דירות הוא אחריות דיור ושירותים קהילתיים, זה קורה במהלך ההכנה לעונת החימום. בביתכם, הכל נופל על כתפי הבעלים - אסור לחכות לתקלות חמורות, פעם בעונה יש צורך לבצע תחזוקה מונעת ולוודא שמערכת החימום תקינה.

התקנת שסתומים

כמובן, אפשר להסתדר בלעדיהם, אבל נוכחותם של שסתומי איזון מעניקה למערכת יתרון - היכולת התאמות, התאמה "עדינה" נפרדת של משטר הטמפרטורה בחדר מסוים.

אלו שסתומים רגילים, אך עבור חלקם, מיושמת היכולת לחבר מכשירי מדידה ובקרה אוטומטית, כך שישנם סוגים שונים:

• יָדָנִי ויסות זרימה, אם זה מספיק, מותקנים ברזים רגילים.
• עִם תרמוסטט מכני אוטומטי.
• עִם הנעת סרוו, לפעולה משותפת עם מערכת הבקרה, כאשר התפוקה מווסתת על ידי פקודות בקרה.

השסתומים מותקנים בצנרת הרדיאטור, אך באופן כזה שיבטל או ימזער את השפעת החום מהרדיאטור על האלמנט התרמי.

התקנת מסננים

בכל נוזל קירור, מתרחשים תהליכי הזדקנות, היווצרות אבנית, חלודה, משקעים. יש לכך השפעה שלילית על מצבם של כל רכיבי מערכת החימום. אם נוזל הקירור הוא מים, והזרימה מאספקת המים מתבצעת, סינון נוזל הקירור במערכת אינו רצוי, אך הכרחי. לפי ייעודם, המסננים מחולקים לסוגים:

• ניקוי גסטי פשוט עם הברגה ועם מסנן רשת, בצינור הסתעפות 45 מעלות פקק לניקוי הרשת מוברג פנימה.
• פילטר גס - עוּקָהמסנן רשת, בתוספת מיכל שיקוע שקוף. בחלק מהדגמים יש פונקציה להוצאת אוויר מהמערכת.
• פילטר עדין, מומלץ למערכות אוטונומיות, אך אינו תואם לחלק מנוזלי הקירור - נוזלי קיפאון עקב צפיפותם.

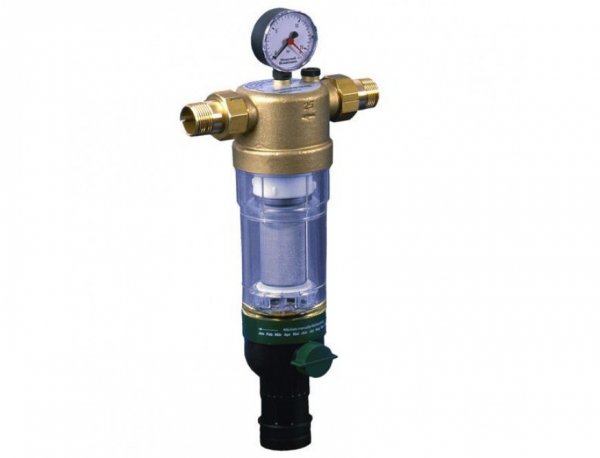

  תמונה 2. מסנן עדין DE-HW דגם F76S, גודל חיבור - 1/2'', יצרן - "Honeywell".

• מסננים מגנטיים, מהשם ברור שעבור משקעי מתכת וחלודה יש נשלף דגמים - מורכבים על גבי הצינור, רצוי בחיבור נשלף כלשהו, ​​כדי לאפשר פירוק והסרה של פסולת מתכת שהצטברה. לא ניתן להסרה מסנן - צינור העשוי מסגסוגת פרומגנטית, השדה המגנטי שלו חזק יותר, ומשאב המסנן ארוך יותר.

המיקום ההגיוני של המסנן הוא על קו ההחזרה לפני משאבת הסירקולציה, אם כי זה לא קריטי; אם מסיבה כלשהי המסנן מותקן במקום אחר, פעולת מערכת החימום לא תשתנה.

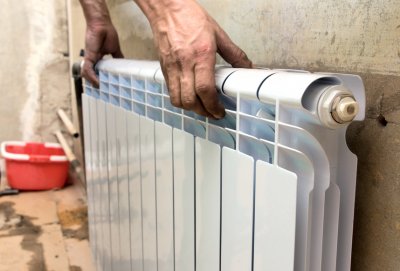

סימון המקום עבור סוגריים: כיצד לתלות רדיאטור על הקיר

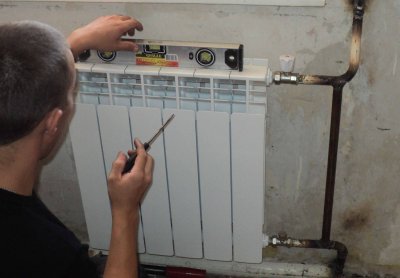

מיקום ההתקנה נבחר - המשימה הבאה היא לסמן ולהתקין את הסוגריים. אם זה רק מקום על הקיר, אז לא יהיו קשיים, העיקר הוא לעמוד מפלס אופקי משותף.

עם זאת, רדיאטורים ממוקמים לעתים קרובות מתחת לחלון ומתווספת להם משימה - לשמור על סימטריה. סדר הפעולות:

• זה מסומן מתחת לחלון קו ציר אנכי.
• הרדיאטור מונח "במקום" על מעמד בגובה הנדרש ומשמש כתבנית - בין שני חלקים קיצוניים מתחת לצינור הרדיאטור העליון ובמרכז מתחת לצינור התחתון, ממוקמים סימנים על הקיר.
• רדיאטור בצד. אם הוא מורכב מ אֲפִילוּ מספר הסעיפים, אז הסימן התחתון יהיה על קו האמצע, עבור מְשׁוּנֶה בכמות, התושבת התחתונה תזוז מהציר בחצי מרוחב החתך. נותר לבדוק את האופקי של סימני הסוגריים העליונים ואת המרחק השווה שלהם מקו המרכז בעזרת פלס.
• חורים נקדחים, תקעים מוכנסים, מוברגים סוֹגְרַיִם.

הרדיאטור נמדד, במידת הצורך סוגריים לכופף קצת עם פטיש. הסימון וההתקנה מתחילים כאשר הסוללה מורכבת ומוכנה במלואה.

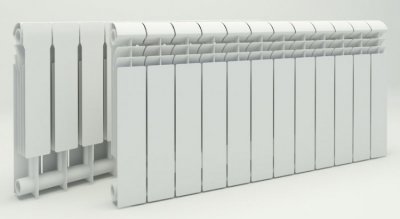

הרכבת חלקים

בעת רכישת רדיאטורים לחימום, ייתכן שתיתקל בבעיה - אין סוללות זמינות עם מספר מסוים של חלקים ש... מחושב מראש באופן אישי בכל חדר. עם זאת, העיצוב שלהם מאפשר פתרון לבעיה זו, וחיסכון משמעותי בתקציב:

• לאחר שהפכתי אותו מבפנים ומבחוץ מראש אגוזי קצה, הרדיאטור והחלק הנוסף ממוקמים זה ליד זה.
• הם פיתיונות עם חוטים שתי הפטמות עם אטמי פארוניט או סיליקון.
• חֲלִיפוֹת, לא יותר מסיבוב אחד, מבלי להפעיל כוח רב, תוך הידוק שווה של הפטמות, החלקים נמשכים יחד עד שהם סגורים לחלוטין.

לאחר מכן, אומים ואלמנטים של צנרת מוברגים על הרדיאטור, והרדיאטור המורכב מותקן על סוגריים.

התקנת פתח אוורור

פתחי אוורור מפחיתים משמעותית את היעילות ואף משתקים לחלוטין את מערכת החימום, לכן פתחי אוורור הם רכיבים חובה, המסווגים לפי שיטת הבקרה:

• שסתום ניקוז אוטומטי.
• שסתום בקרה ידני - עגורן מייבסקי.

מומלץ להתקין פתחי אוורור בכל רדיאטור ובנקודות הגבוהות ביותר של הצינור, למעט מערכות עם מיכל התפשטות פתוח. כמובן, עדיף להשתמש במכשירים אוטומטיים, אבל כדי לחסוך בתקציב, הם בדרך כלל מותקנים באזורים בעייתיים, ורדיאטורים מצוידים בברזי Mayevsky.

כיצד לפרק סוללה לצורך תיקון

שום דבר לא נמשך לנצח, וייתכן שרדיאטור החימום ידרוש תיקון, ו ממש בעונת החימוםכדי לפרק אותו בצורה נכונה ולא לגרום נזק רב יותר, עדיף לפעול לפי ההמלצות.

ניתוק ממערכת החימום

הרדיאטור מנותק ברצף:

• בדוק וזיהוי תקלה.
• לִסְגוֹר שסתומים על "הזנה" ו"החזרה".
• לִפְתוֹחַ עגורן מייבסקי.
• חכו עד שהרדיאטור יתקרר.

הנחת המשטח

הניחו מגש מתחת לרדיאטור שיכיל את נפח נוזל הקירור שבסוללה. קל להכין בעצמכם - הרכיבו מסגרת עץ מסורגים, לכסות בניילון נצמד.

בדיקת האטם

לאחר הפירוק, הרדיאטור נשטף ומתוקן, נבדק מצב כל האטמים, החלפה במידת הצורך.

התקנת אטם חדש

נבדק מצב צנרת הרדיאטור; אם מתגלות תקלות כלשהן, יהיה צורך לרוקן חלקית או אפילו לחלוטין את נוזל הקירור.

הפעלת אספקת המים

חבר את הרדיאטור למערכת זה הכרחי עם ברז מייבסקי פתוח. פתחו בצורה חלקה את שסתום ה"החזרה", למעט פטיש מים, מלאו את הסוללה בנוזל קירור. לאחר שחרור האוויר, סגרו את שסתום מייבסקי ופתחו בצורה חלקה את שסתום ה"הזנה".

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את הרדיאטור הבי-מתכתי הנכון.

אנשי מקצוע יעזרו לכם להרכיב אותו

מאחורינו כמות קטנה של ידע ומערכת כלים מינימלית ניתן להתקין מערכת חימום בעצמכם או לבצע תיקונים איכותיים. עם זאת, לא יהיה זה רעיון רע לשחק על בטוח ולהתייעץ כל הזמן עם מומחים, זה יפיג ספקות רבים.

אבל אם אין לך ביטחון ביכולות שלך, עדיף לפנות לאנשי מקצוע, במיוחד בבנייני דירות, כאשר אנשים אחרים או רכושם של אנשים אחרים עלולים להיפגע כתוצאה מפעולות שגויות.
