איזה חישוב עדיף של חתכים של רדיאטורים בי-מתכתיים: לפי שטח או לפי נפח?

הודות לחישובים הנכונים של מספר המקטעים עבור רדיאטור דו-מתכתי ניתן ליצור טמפרטורה נוחה בחדר, ללא קשר למזג האוויר בחוץ.

וגם תוכלו ל לקצץ בעלויות בחוכמה לחימום, מה שיועיל לארנק שלכם, אך מבלי להתפשר על הנוחות.

אם אתה רוצה להשתמש במשאבי הטבע בחוכמה, לא רוצים לקפוא בעונה הקרה ולא רוצים לשלם יותר מדי עבור חימום, אז החליפו את הסוללות בסוללות חסכוניות יותר באנרגיה. ולפני החלפה או רכישת רדיאטורים חדשים, עליכם לחשב כמה חלקים צריכים להיות בו.

כיצד לחשב את תפוקת החום של רדיאטור דו-מתכתי ומקטע אחד

ההספק של רדיאטור דו-מתכתי קשור לקיבולת ולגודל שלו. ככל שיש פחות נשא בסוללה, כך הוא יעיל וחסכוני יותר. הסיבה לכך היא כמות קטנה של מים, שמתחמם מהר יותר, ולכן נצרכת הרבה פחות חשמל.

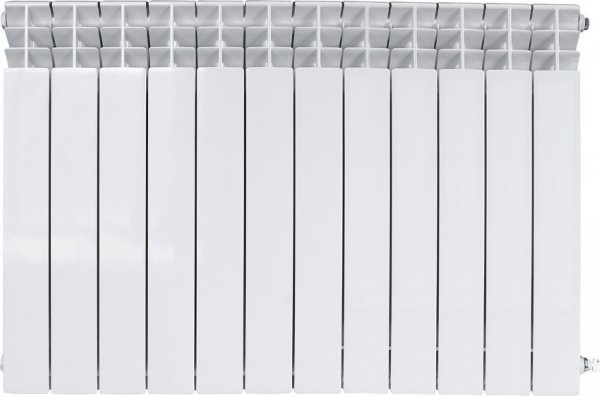

תמונה 1. רדיאטור בי-מתכתי בי-מתכתי 500/80, תפוקת חום - 2280 וואט, יצרן - "קונר".

חישוב מספר הסעיפים

עבור כל חדר, מתבצע חישוב של מספר המקטעים הנדרש. מספר גורמים נלקחים בחשבון לשם כך: דגם המוצר, רמת תפוקת החום ושטח החדר.

שיטות להערכת העברת חום על סמך מידות החדר

כדי לחשב ולבחור נכון את הדגם המתאים לפי שטח וגודל, ראשית גלה כמה חלקים יידרשו לחימום 1 מ"ר הדרך הקלה ביותר לחשב לפי שטח החדר.

לפי שטח למטר מרובע

נוסחת החישוב היא כדלקמן:

• N = S/P כפול 100.
• נ — מספר סעיפים.
• ש — שטח החדר.
• פ — קילוואט בכל מקטע.

לדוגמה, עבור חדר בשטח של 12 מ"ר (3x4) עליך לבצע את החישובים הבאים: 12 מ"ר x 100/200W = 6 (12 מ"ר x 100/200W).

אז, לחדר הזה אתם צריכים 6 חלקים, אך חשוב לקחת בחשבון שחישובים אלה הם משוערים. ישנם גורמים שיכולים להשפיע על הגידול במספר המקטעים. זהו נוכחות של מרפסת לא מבודדת, שני קירות חיצוניים וגשרי קור, אשר עושים את עבודת הרדיאטור פחות יעיל.

כדי לקבל קריאות מדויקות יותר חשוב גם לקחת בחשבון את גובה התקרה, מיקום החלונות, שיטת החיבור, איכות הבידוד של קירות חיצוניים ונוכחותם.

העברת חום של רדיאטורים דו-מתכתיים תלוי ישירות במספר פרמטרים, אשר, כאשר הם משולבים, יציגו כמה מקטעים נדרשים כדי להכיל שטח מסוים.

כפי שמראה נוהג השימוש בבי-מטאל בדירות עם חימום מרכזי, זה נכון כוח מחושב מאפשר לך לחמם את החדר ביעילות ובצורה משמעותית לחסוך כסף לתשלום חשבונות שירות.

כדי לקבל מושג מדויק על מספר החתכים שצריך להיות ברדיאטור בי-מתכתי, השתמשו בנוסחאות אחרות. לדוגמה, חישוב לפי נפח.

לפי נפח

בהתבסס על מרחק המרכז, נפחי הרדיאטור עשויים להשתנות:

• 200 מ"מ - 0.1-0.16 ליטר;
• 350 מ"מ - 0.17-0.2 ליטר;
• 500 מ"מ - 0.2-0.3 ליטר.

מסתבר שאם בתכנון 10 חלקים ומרחק מרכז 200 מ"מ, אז נפח המים שווה ל מ-1 עד 1.6 ליטר.

עֲבוּר 10 עם מרחק מרכז 350 מ"מ נפח המים הוא מ-1.7 עד 2 ליטר. אם אתה לוקח 10 חתיכות עם מרחק מרכז 500 מ"מ, אז נפח המים יהיה 2-3 ליטרהאפשרויות הבי-מטאליות הפופולריות ביותר הן דגמים עם 8, 10, 12, 14 חלקים.

ניתן גם לבצע חישובים לפי נפחנדרשים 41 וואט לכל מ"ר. חשב את הפרמטרים על סמך הנוסחה הבאה:

• V=אורך*רוחב*גובה (במטרים) = נפח במטרים מעוקבים.

כתוצאה מכך, ניתן לגלות את תפוקת החום של הסוללה.

• P=V*41= מספר בוואט.

לאחר מכן, בחרו סוללות בהתבסס על אינדיקטורים אלה. אם החישוב אינו מביא למספר שלם, יש לעגל כלפי מעלה (לדוגמה: 6.3 מעגלים כלפי מעלה ל-7).

גורמי תיקון

תפוקת החום בפועל עשויה להיות שונה מזו המצוינת בדרכון. הן מושפעות מתנאי ההפעלה. לכן, זכרו את גורמי התיקון. B1 ו-B2.

הכפל את המספר המתקבל מהחישוב במקדם:

• חדר צפוני ופינה 1.3;
• אזורים עם כפור קשה 1.6;
• קופסאות ומסכים (ניתן להוסיף 20%, אם הנישה היא - 7%);
• 100 עבור חלון תפוקת החום בחדר עולה, 200 לדלת.

סרטון שימושי

צפו בסרטון הזה שמסביר את השיטות השונות לחישוב מספר חלקי הרדיאטור.

מהי הקיבולת של סוללת החימום?

זכרו שרדיאטורים מברזל יצוק מתחממים גרוע יותר מאשר רדיאטורים דו-מתכתיים. לכן, סביר להחליף את הברזל היצוק ברדיאטורים דו-מתכתיים. אך זכרו גם אם:

• בְּתוֹך הַבַּיִת חלון אחד ושני קירות חיצוניים - להגדיל את עוצמת הסוללה ב-20%;
• שני חלונות בחדר ושני קירות חיצוניים - יש להגדיל את העוצמה ב-30%;
• חלונות הפונים צפונה וצפון-מזרח - הגברת העוצמה ב-10%;
• הרדיאטור נמצא בנישה עמוקה אך פתוחה - יש להגביר את ההספק ב-5%;
• הסוללה מכוסה על ידי פאנל - הגבר את ההספק ב-15%.

השתמשו בכל הנוסחאות כדי לקבל את המספרים המדויקים ביותר. וגם שימו לב היטב ל מקדמים וגורמי יעילות, אשר משפיעים על מספר החתכים שצריכים להיות בבי-מתכת.

במקרה הזה אתה בהחלט תוכלו לבחור את הדגם האידיאלי, אשר יחמם את החדר בכל עת של השנה. ויעזור לכם ליצור את הטמפרטורה האידיאלית בחדר, יגן עליכם מתשלום יתר על חימום ויעניק לכם נוחות בכל מזג אוויר בחוץ.
