איך לעשות את הבחירה הקשה הזו: מערכת חימום פתוחה או סגורה?

מערכת חימום הוא אחד מאמצעי התקשורת ההנדסיים העיקריים בבית.

עקרון הפעולה של מבני חימום הוא די פשוט: ראשית נוזל קירור (בדרך כלל זה מים) מחומם בדוד לטמפרטורה הנדרשת.

ואז הוא זורם דרך צינורות לתוך רדיאטורים, אשר מותקנים ברחבי הבית.

לפיכך, נוזל הקירור המחומם פולט חום לחדר, ולאחר מכן המים המקוררים חוזרים לדוד, ולאחר מכן המחזור חוזר על עצמו. בהתאם לשיטת המשלוח ישנן מערכות חימום פתוחות וסגורות לנוזל הקירור.

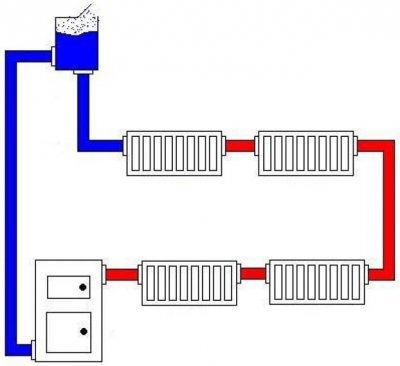

מערכת חימום פתוחה

מערכת פתוחה היא מבנה חימום שבו נוזל הקירור נע באופן טבעי בהתאם חוקי התרמודינמיקה. פעולתו אינה דורשת משאבה מיוחדת שתיצור סירקולציה מאולצת של מים מחוממים, ולכן אין צורך בחיבור לרשת החשמל. עקרון הפעולה:

• המים מחוממים ב דוּד.



• המים החמים מתחילים לזוז לְמַעלָה דרך צינור אנכי עקב התופעה הוֹלָכַת חוֹם.
• הוא עובר דרך כל הצינורות והרדיאטורים, ומפלט את חום החדרים. צינורות בבית מותקנים בדרך כלל בזוויתכך שהנוזל נע במישור אופקי תחת פעולת כוח הכבידה.
• בסוף, המים הקרים חוזרים לדוד, מתחממים שוב, ולאחר מכן מחזור החימום מתחיל. חוזר.

מה שנקרא מותקן במתקן פתוח מיכל התפשטות. העניין הוא שהנוזל מתרחב בעת חימום, ובמקרה של התחממות יתר חזקה הוא עלול לפגוע ברדיאטורים. במתקן סגור, בעיה זו נפתרת על ידי הפחתת הלחץ באמצעות משאבה.

יתרונות וחסרונות

יתרונות:

• פָּשׁוּט תפעול ותחזוקה.
• אין צורך בחיבור משאבה שקטה.
• כל החדרים מחוממים באופן שווה.
• ההתקנה מתחילה ונסגרת די מהר. מָהִיר.
• אין צורך בחיבור חשמלי (למעט כאשר משתמשים בדוד חשמלי לחימום).
• להתקנה אין צורך במיומנויות הנדסיות מורכבות אצל המאסטר.

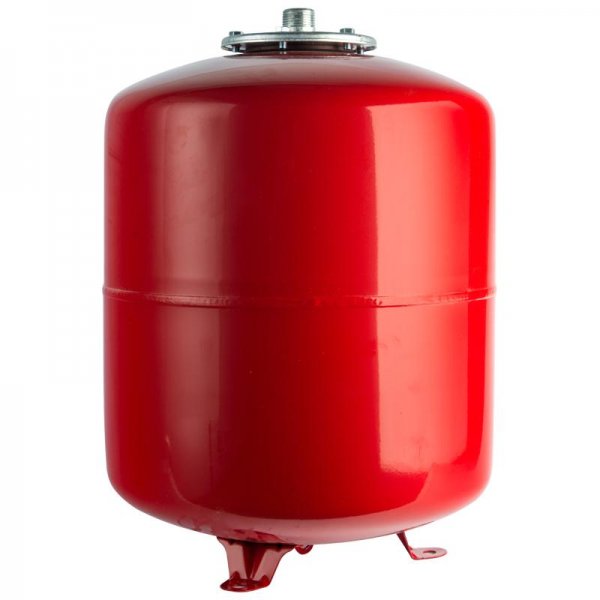

תמונה 1. מיכל התפשטות לחימום, נפח - 100 ליטר, הספק - 950 וואט, יצרן - "סטאוט".

חסרונות:

• נדרשת התקנה לפני השימוש. מיכל התפשטות.
• יש למקם את הצינורות בבית בצורה מיוחדת (אחרת המים לא יזרמו).
• אם אוויר נכנס פנימה, המכשיר עלול להינזק עקב נזק מכני ו/או קורוזיה.
• בחורף, עקב כפור קשה, יהיו קְפִיאָה.
• לאחר ההפעלה תצטרכו לחכות שהנוזל יתחמם לטמפרטורה הרצויה.
• יש לעשות זאת באופן קבוע לשלוט על מפלס המים במיכל.
• כנוזל קירור אסור להשתמש בנוזל נגד קיפאון.

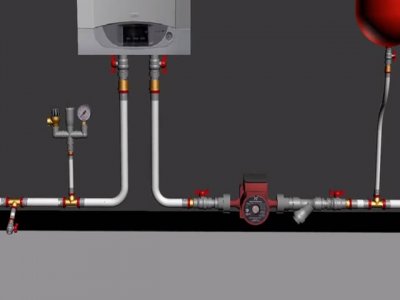

מערכת סגורה והבדלים בה

זהו מבנה חימום שבו זרימת נוזל הקירור דרך הצינורות מתבצעת בכוח בעזרת משאבה מיוחדת, והפעלתו דורשת חיבור לרשת החשמל. עקרון הפעולה של מתקן סגור כמעט ואינו שונה ממתקן פתוח:

• נוזל הקירור מחומם ב דוּד.
• לְאַחַר לִשְׁאוֹב דוחף החוצה את נוזל הקירור המחומם.
• מים מחוממים עובר על הכל רדיאטורים, מה שמוביל לחימום האוויר בחדר. ניתן להתקין את הצינורות בבית בכל דרך, הסירקולציה דרכם מתבצעת בעזרת משאבה.
• לאחר זמן מה זה התקרר נוזל הקירור חוזר חזרה לתוך הדוד.

לצורך פעולה רגילה, נדרשת גם התקנה. מיכל התפשטות, שבעזרתו ניתן לשלוט בלחץ. מהנדסים מנוסים ממליצים לתת עדיפות למיכלי ממברנה. זה מאפשר לך להפחית או להגדיל את הלחץ בזמן קצר, וזה קריטי עבור התקנה סגורה.

יתרונות:

• התקנה קלה.
• אין צורך לשלוט על הרמה נוזלים.
• מותר להשתמש נוֹזֵל לרָדִיאַטוֹר.



• מוּתָר ויסות טמפרטורה על ידי הקטנה או הגדלה של כמות המים.
• ישנה אפשרות להתקנה אוֹטוֹמָטִי ויסות לחץ.

פגמים:

• נדרש חיבור רשת חשמל יציבה.
• מומלץ לחבר את אספקת חשמל לשעת חירום.
• הַרחָבָה מיכלי ממברנה גדולים למדי.
• כדי להבטיח שהמשאבה תפעל בשקט, יש צורך בידוד אקוסטי של חדרים טכניים.

מה ההבדל בין סוג פתוח לסגור?

ההתקנה הפתוחה דומה להתקנה הסגורה מבחינת מאפיינים טכניים. עם זאת, ישנם גם הבדלים רבים:

איך לעשות בחירה?

במקרה של חימום פתוח, נוזל הקירור זורם דרך הצינורות ללא שימוש במשאבה, ולפעולה יציבה יש להתקין מיכל התפשטות.

כדי שהחימום יפעל, יש להתקין את המיכל על גג הבניין, והצינורות בבניין חייבים להיות ממוקמים בצורה מיוחדת כדי להבטיח סירקולציה.

עיצוב חימום זה מתאים היטב עבור בתים קטנים וחדרים טכניים, כאשר למיקום הצינורות יש השפעה מועטה על תכונות התפעול של הבניין. וגם לחימום מבנים שקשה לחבר אותם לרשת החשמל.

סרטון שימושי

צפו בסרטון שמסביר כיצד פועלים סוגי חימום שונים.

איזו מערכת מתאימה ביותר למבנים גדולים?

במקרה של מערכת סגורה, נוזל הקירור זורם דרך הצינורות באמצעות משאבה, והפעלתה דורשת חיבור לרשת החשמל. במהלך הפעולה, המשאבה תיצור רַעַשׁ, לכן מומלץ לאטום את החדר לרעש. לפעולה יציבה, מחובר מיכל ממברנה. התקנה סגורה מונעת חדירת אוויר לתוך צינורות, מה שמגדיל משמעותית את חיי השירות.

מומלץ להשתמש בחימום סגור לחימום מבני מגורים גדולים ולא למגורים, אשר ישמשו אותו זמן רב.
