כל פינה תחמם! רצפה חמה מרדיאטור חימום: מה היתרון
מערכת חימום משולבת משתמשת באלמנטים ממערכות שונות לחימום חדרים.
דוגמה פופולרית לשילוב היא חימום עם סוגים שונים של דלק – גז ופחם, חשמל ועצים להסקה, קולטי שמש וסולר.

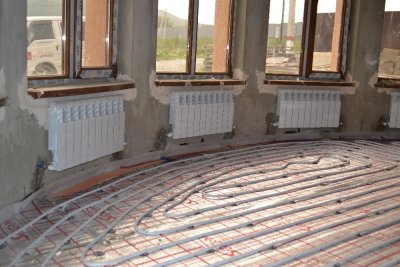

דוגמה נוספת לשילוב היא - שימוש בפולטים שונים במערכת אחת. לדוגמה, רדיאטורים המותקנים על הקיר וחימום תת רצפתי.
יתרונות החימום המשולב
חימום משולב של הבית הוא אמין ורב-תכליתי. פעולה על מספר סוגים של מקורות אנרגיה מבטיחה נוחות וחמימות.
תוכניות משולבות מספקות גם את האפשרות לבחור מה זול יותר לחימום.
נוכחותם של סוגים שונים של רדיאטורים במערכת החימום - סוללות קיר וחימום תת רצפתי - מאפשר להפחית את טמפרטורת הנוזל במערכת החימוםעם מספר רב של פולטים, הטמפרטורה ברדיאטורים יכולה להיות 20-30 מעלות צלזיוס נמוכים יותר מבלי להתפשר על נוחות הבית.

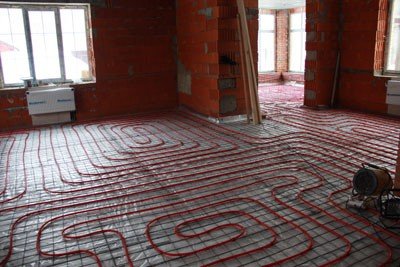

התקנה בדירה או בבית
ניתן להתקין חימום תת רצפתי כחימום נוסף באופן הבא: בדירה, כמו גם בבית פרטי. עם זאת, חיבורו לרדיאטורים של חימום מרכזיאני זקוק לאישור מרשת החימוםזה מוביל לעלייה בכמות הפולטים במערכת הכללית, ויכול להשפיע על איכות החימום של השכנים. לכן, לא ניתן לחבר רצפות לאספקת החימום המרכזית בכל הדירות.
באשר ל המגזר הפרטי — כאן בעל הבית יכול לעצב מחדש את מערכת החימום לפי שיקול דעתו. כאן פעולת הדוד והפליטים היא אוטונומית לחלוטין. לא דורש אישורים נוספים עם רשת החימום. לכן, החיבורים נעשים מהר יותר וקלים יותר.
תוכניות לחיבור רצפות מים חמים לרדיאטורים
רצפות חמות מחוברות למערכת החימום הכללית באמצעות יחידות ערבוב, סעפות ושסתומי כדור.
יחידות מיקסר — אלו הם מכשירים שבהם נוזל הקירור הנכנס מעורבב עם מים מצינור ההחזרה.
שסתומי כדור — מכשירים לוויסות קצב הזרימה והטמפרטורה בתוך החדר.
אספנים — צינורות עם מספר צינורות יציאה וכניסה וברזים ביציאה שלהם. משאבת סירקולציה מובנית בהכרח גם במערכת.

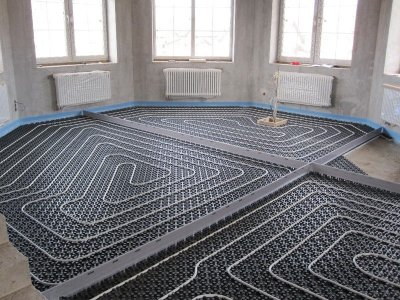

בעת התקנת קירות חימום חשוב לחבר נכון את הצינורות לרדיאטורים הקיימיםכיצד להתאים חימום תת רצפתי לתוכניות חיווט שונות - צינור יחיד, צינור כפול, גרביטציה?
צינור יחיד: אפשרות 1
חימום בצינור אחד יש צינור ראשי אחד, המבצע את תפקיד האספקה וההחזרה בו זמנית. לאחר עזיבת הדוד, הקו הראשי עובר ברצף ליד רדיאטורים, נותן חלק מהזרימה שלו לכל אחד מהם ומקבל מים מקוררים. לפיכך, במערכת בעלת צינור אחד כל סוללה מסירה חלק מהחוםבמקרה זה, החדרים הראשונים במעגל מחוממים יתר על המידה. והאחרונים אינם מקבלים מספיק חום.
נוזל הקירור בכניסת הדוד הוא בטמפרטורה של 20-30 מעלות צלזיוס נמוכים יותר, מאשר ביציאה. לדוגמה - 80°C בכניסה ו 50°C ביציאה. זה קובע את נקודת החיבור של הרצפות המחוממות.

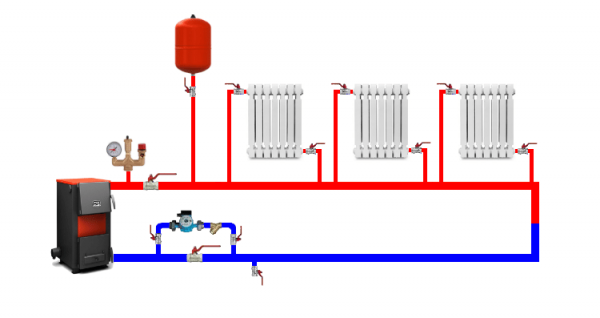

תמונה 1. דיאגרמת חיבור רדיאטור חימום חד-צינורי. נוזל הקירור המחומם עובר דרך כל הסוללות ברצף.
טמפרטורת נוזל הקירור בתוך צינורות הבטון לא צריך לעלות על 50 מעלות צלזיוסבעת חיבור למערכת מרכזית, מותקנים שסתומים מיוחדים בכניסה לצינור החימום התת רצפתי, אשר מערבבים את המים החמים הנכנסים עם המים החוזרים כדי להפחית את הטמפרטורה שלהם. במערכת בעלת צינור יחיד, הרצפות מחוברות ביציאה - לפני הדוד. ללא מערבלים וללא הפחתת הטמפרטורה.
אפשרות 2
האפשרות השנייה לחיבור חימום למערכת בעלת צינור יחיד היא פחות חסכוניבעזרתו, מערבל הרצפה מחובר למערכת מיד לאחר הדוד, בתחילת הקו הראשי. במקביל, ניתן למזוג לתוכו מים בכל טמפרטורה. אך לשימוש נוח, יש צורך בכך. מכשיר בקרת טמפרטורה אוטומטי.
הַפנָיָה. השסתום האוטומטי נקרא יחידת ערבוב.
סכמת חיבור זו טובה מכיוון שמים חמים בכל טמפרטורה יכולים לזרום לרצפה. בסכמת החיבור הקודמת, רק נוזל הקירור נכנס לרצפה לאחר הקירור - לא גבוה מ-50+55 מעלות צלזיוס.
מערכת רדיאטור דו-צינורית
במערכת חימום דו-צינורית ישנם שני קווים עיקריים - הזנה והחזרההמים המחוממים עוברים דרך צינור האספקה לרדיאטורים. יש ענף ליד כל אחד מהם. במקביל, מים נכנסים לסוללה מהצינור המרכזי. אותה טמפרטורה.

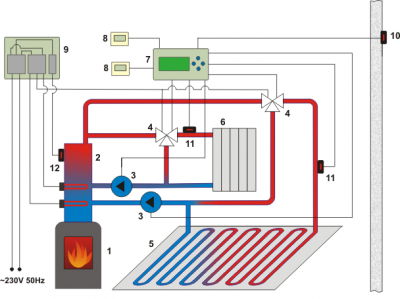

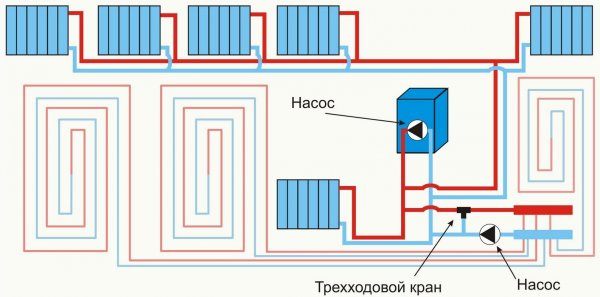

תמונה 2. חיבור רדיאטורים לחימום וחימום תת רצפתי באמצעות מערכת דו-צינורית באמצעות משאבה.
המים המקוררים ברדיאטורים יוצאים דרך צינור החיבור אל צינור אחר - צינור ההחזרה, שעובר גם הוא לאורך הרדיאטורים, אך בצד השני. נוזל הקירור נאסף בצינור ההחזרה נכנס לדוד החימום.
מערכת דו-צינורית מפזר חום בצורה יעילה יותר ברחבי הבית. כמעט כל החדרים מחוממים באופן שווה.
המיקסר מוכנס למערכת הדו-צינורית לפני הכניסה לדוד. הנה הטמפרטורה אופטימלי לחימום משטח בטון.

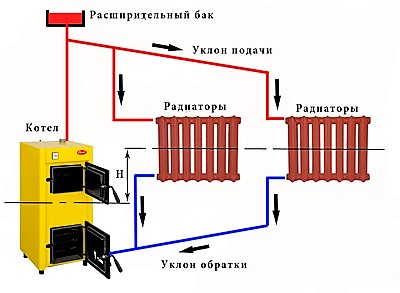

מערכת כבידה
חימום כבידה שונה ממערכות צינור אחד ושני צינורות שתוארו לעיל - בו אין משאבת סירקולציה. כאן המים נעים על ידי כוח הכבידה, בשל תכונתו של נוזל להתרחב ולהיות קל יותר בעת חימום. בעל התכונות הבאות:
- דוּד ממוקמים נמוך מאוד, באופן אידיאלי במרתף של המקום.
- מובנה מיכל התפשטות - בחלק העליון, בעליית הגג.
- מספר כיפופים וסיבובים בקווי האספקה וההחזרה מצטמצם למינימום.
- הם מוחלים רק שסתומי כדור, שסתומים אינם בשימוש - אפילו במצב פתוח הם מהווים מכשול לתנועת המים, ומשבשים את זרימת הכבידה.
- לצינורות יש קוטר גדול למדי (מ-40 מ"מ) וממוקמים בזווית לתנועה טובה יותר של נוזל הקירור.
כיצד ניתן להתקין חימום נוסף במערכת כבידה? והאם זה יכול לעבוד ללא משאבת סירקולציה?
חָשׁוּב! שיפוע הצינורות מסופק לתנועת נוזל הקירור. קווי המתאר של הרצפה החמה מבוטים בטון ברמה אחת. לכן, תנועת הנוזל על ידי כוח הכבידה בו בלתי אפשרית. זו הסיבה כדי לחמם את הרצפה, יש צורך לבנות משאבה במערכת..
יש למקם את הכניסה למיקסר בצינור החזרה אחרי כל רדיאטורי הקיר, כדי לא לסבך את תנועת המים דרך הרדיאטורים על ידי כוח הכבידה.
סוג מעורב
חימום משולב כולל את האלמנטים הבאים:
- דוּד — לחימום מים או נושא חום נוזלי אחר.
- רדיאטורים המותקנים על הקיר — להקרין חום לחלל החדר ולהגן מפני זרמי קור מפתחי חלונות.
- מעגל רצפה חמה - לולאת צינור המוטבעת בבטון לתוך הרצפה ומחממת את משטח הבטון.
- משאבת סירקולציה.
- צינור הזנה והחזרה מים, חיבור צינורות בין רדיאטורים.
בעת חיבור החימום צייר את התרשים שלו. הוא מציין את נקודות החיבור של הסוללות עם קווי האספקה וההחזרה של נוזל הקירור, את מיקום המעגל הנוסף, את מיקום משאבת הסירקולציה, השסתומים, הברזים והדוד.
תנאי חיבור
להפעלה מתואמת ויעילה של סוללות וחימום תת רצפתי יש לעמוד בתנאי החיבור הבאים:
- צינורות החימום התת רצפתי חייבים להיות באותו קוטר כמו צינורות מערכת החימום הכללית - אספקה והחזרה.
- בכניסה למעגל הרצפה, נדרשת יחידת ערבוב עם ויסות אוטומטי כדי להוריד את טמפרטורת הנוזל הנכנס לרצפה.
- לחימום יעיל, אורך מעגל חימום התת רצפתי כאשר הוא מחובר למערכת בעלת צינור יחיד הוא לא צריך להיות יותר מ-30 מטר.
- במערכת דו-צינורית, אורך הצינור במשטח הרצפה לא צריך לעלות על 50 מטר.
עמידה בתנאים וההגבלות יבטיח פיזור חום אחיד בין רדיאטורים לקיר לרצפה, כמו גם חימום נוח ואחיד של הרצפה.
מערכת קרן עם קולט
התוכנית הרדיאלית מאופיינת בחיבור מקביל של כל החדרים לדוד החימום. יש אספן, שדרכו מסופק נוזל מחומם לכל חדר. במקרה זה, כל החדרים מחוממים באופן שווה.

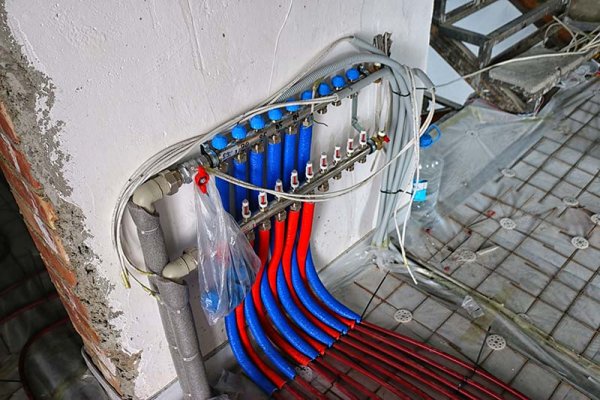

תמונה 3. סעפת חלוקה לחימום תת רצפתי. צינורות אדומים הם מים חמים, כחולים הם מים קרים.
החיבור הפשוט ביותר של רצפות הוא באמצעות ערכת חימום רדיאלית. בה, לולאת הצינור במשטח הבטון תהיה לולאת חימום נוספת היוצאת מהסעפת. יחד עם זאת, חיתוך חימום התת רצפתי אינו משבש את תנועת הנוזל במערכת ואינו מפחית את כמות החום הנפלטת מסוללות הקיר. ערכת חימום רדיאלית - האפשרות הטובה ביותר לחיבור רדיאטורים וחימום תת רצפתי יחד.
סרטון שימושי
צפו בסרטון, אשר מדבר על חימום משולב באמצעות חימום תת רצפתי ורדיאטורים, העיצוב שלו.

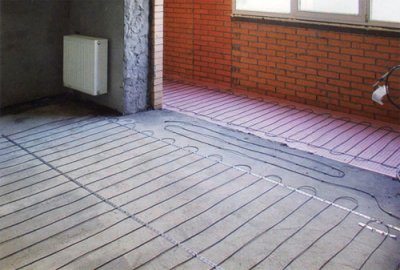

רצפות חמות ורדיאטורים: מה עדיף - יחד או לחוד
חימום הבית באמצעות רצפות מספק נוחות מדהימה. הוא מבטיח פיזור חום תקין והימנעות משבי רוח באזור כפות הרגליים.
חימום באמצעות רדיאטורים אינו מכניס את הקור דרך החלונות, הוא גם מונע מהקירות להתלכלך.
לפיכך, השימוש המשולב בחימום קיר ורצפה אינו רק נוח, אלא גם פונקציונלי. מערכת כזו מאריך את חיי המבנה כולו.
בחירה בין חימום תת רצפתי לרדיאטורים תלוי בגורמים רבים. נוח לשלב שתי מערכות ולהפעיל אותן - יחד או אחת אחרי השנייה, בהתאם לרצונותיהם וצרכיהם של הבעלים.
